Baby Kangoo RB205 - Moniteurs pour bébé Rimax - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur pour bébé avec écran LCD de 2,4 pouces, portée jusqu'à 300 mètres en extérieur, 50 mètres en intérieur.
Fonctionnalités	Vision nocturne, communication bidirectionnelle, musique apaisante intégrée.
Utilisation	Facile à installer, utilisation intuitive avec des boutons de contrôle simples.
Maintenance et réparation	Nettoyer régulièrement l'appareil avec un chiffon doux, vérifier les piles et remplacer si nécessaire.
Sécurité	Émetteur et récepteur conformes aux normes de sécurité, cryptage des données pour protéger la vie privée.
Informations générales	Idéal pour les parents souhaitant surveiller leur bébé à distance, léger et portable.

FOIRE AUX QUESTIONS - Baby Kangoo RB205 Rimax

Comment configurer le Rimax Baby Kangoo RB205 pour la première fois ?

Pour configurer votre Rimax Baby Kangoo RB205, commencez par charger les deux unités. Ensuite, allumez la caméra et le récepteur. Suivez les instructions dans le manuel pour synchroniser les deux appareils.

Pourquoi le son est-il coupé sur le moniteur ?

Vérifiez que le volume du récepteur est réglé correctement. Assurez-vous également que le microphone de la caméra n'est pas désactivé. Si le problème persiste, essayez de réinitialiser l'appareil.

Que faire si l'image est floue ?

Assurez-vous que l'objectif de la caméra est propre. Vérifiez également la distance entre la caméra et le récepteur, ainsi que la position des antennes pour une meilleure réception.

Comment prolonger la durée de vie de la batterie du moniteur ?

Pour prolonger la durée de vie de la batterie, éteignez le récepteur lorsque vous ne l'utilisez pas et réduisez la luminosité de l'écran. Vous pouvez également utiliser le mode économie d'énergie si disponible.

Que faire si le moniteur ne se connecte pas au réseau ?

Vérifiez que le récepteur est à portée de la caméra et qu'aucun obstacle ne bloque le signal. Essayez de réinitialiser les deux appareils et de les reconnecter.

Comment changer la langue des paramètres ?

Accédez au menu des paramètres sur le récepteur, puis sélectionnez l'option 'Langue'. Choisissez la langue souhaitée dans la liste et confirmez votre choix.

Est-il possible de connecter plusieurs caméras au même récepteur ?

Oui, le Rimax Baby Kangoo RB205 permet de connecter plusieurs caméras. Consultez le manuel pour les étapes spécifiques afin d'ajouter des caméras supplémentaires.

Que faire si le moniteur s'éteint soudainement ?

Vérifiez si la batterie est faible et rechargez-la si nécessaire. Si le problème persiste, essayez de réinitialiser l'appareil ou consultez le service client.

Comment mettre à jour le logiciel du moniteur ?

Pour mettre à jour le logiciel, connectez le récepteur à un réseau Wi-Fi, allez dans les paramètres et recherchez les mises à jour disponibles. Suivez les instructions à l'écran pour effectuer la mise à jour.

MODE D'EMPLOI Baby Kangoo RB205 Rimax

Système numérique de vidésurveillance

Sistema de Videovigilancia Digital

RB205

1. Notes importantes 2
2. Vision globale du surveille bébés 3
3. Instructions d'installation 4-7
4. Instructions de fonctionnement 8

Interrupteur d'allumé. 8-9
Contrôle du volume. 10
Photo/Video. 10
Carte mémoire. 10
Fonction dialogue. 10
Alarmed-alimentation 11
Rapprocher/éloigner zoom. 11
Visualisation de videos sur la TV. 11
Lumière nocturne/Vision nocturne. 11

1. Menu du fonctionnement 12

Ton d'alerte [ ] 12
Ecran [ ] 12
Berceuse[ ] 13
Sensibilité [ ] 13
Température [ ] 13
Langue [ ] 13
Recherche de carte SD [ ] 14
Ajuster heure [ ] 14

1. Apparier/Ajouter de nouvelles unités deamera.......14-16
2. Localisation de pannes 16-17

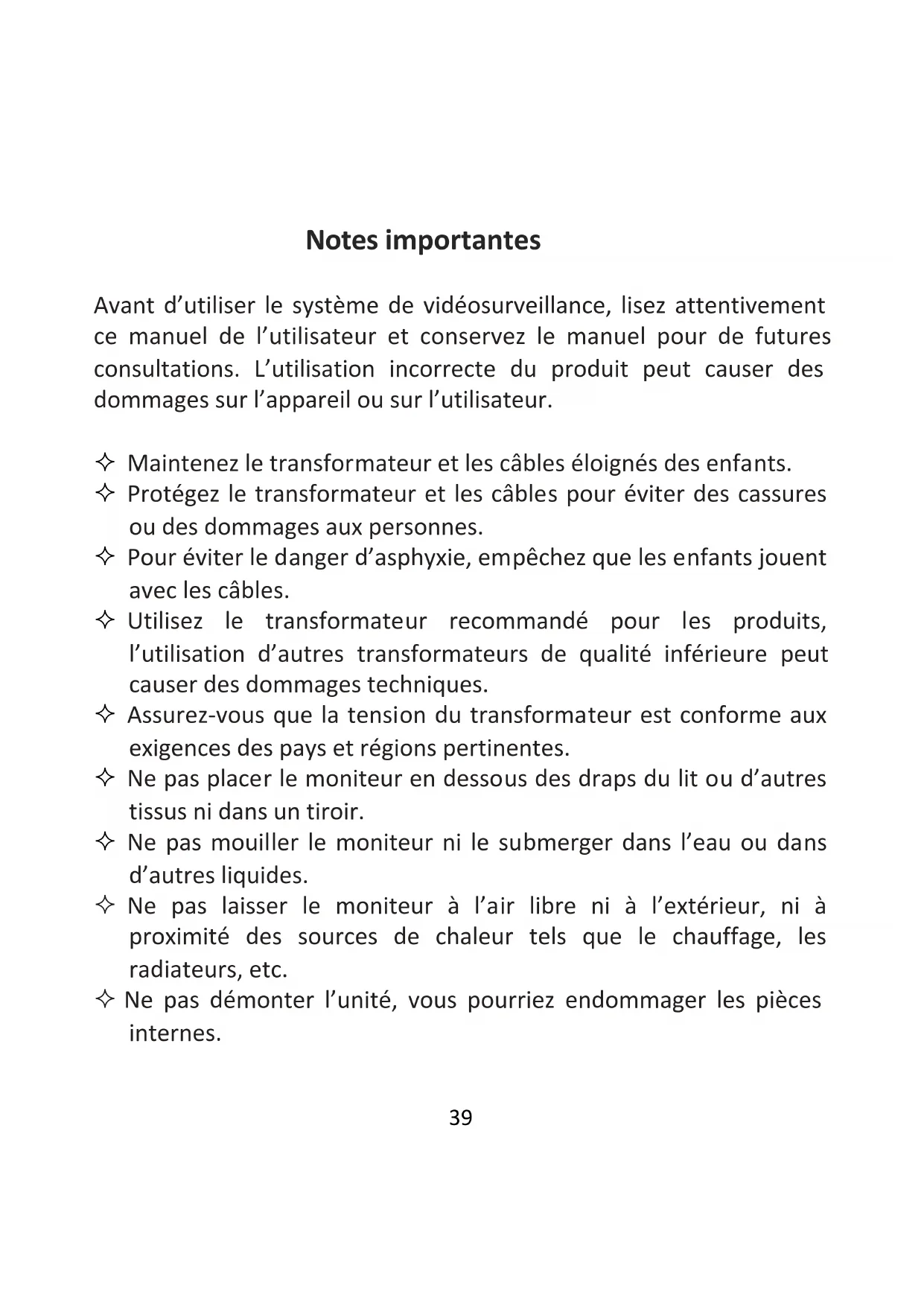

Notes importantes

Avant d'utiliser le système de vidéosurveillance, lisez attentivement ce manuel de l'utilisteur et conservez le manuel pour de futures consultations. L'utilisation incorrecte du produit peut cause des dommages sur l'appareil ou sur l'utilisteur.

Maintenez le transformateur et les cables eloiignes des enfants.
Protégez le transformateur et les cables pour éviter des cassures ou des dommages aux personnes.
Pour éviter le danger d'asphyxie, empêchez que les enfants jouent avec les câbles.
Utilisez le transformateur recommendé pour les produits, l'utilisation d'autres transformateurs de qualité inférieure peut cause des dommages techniques.
Assurez-vous que la tension du transformateur est conforme aux exigences des pays et régions pertinentes.
Ne pas placer le moniteur en dessous des draps du lit ou d'autres tissus ni dans un tiroir.
Ne pas mouiller le moniteur ni le submerger dans l'eau ou dans d'autres liquides.
Ne pas laisser le moniteur à l'air libre ni à l'extérieur, ni à proximé des sources de chaleur tels que le chauffage, les radiateurs, etc.
Ne pas démonter l'unité, vous pourriez endommager les pieces internes.

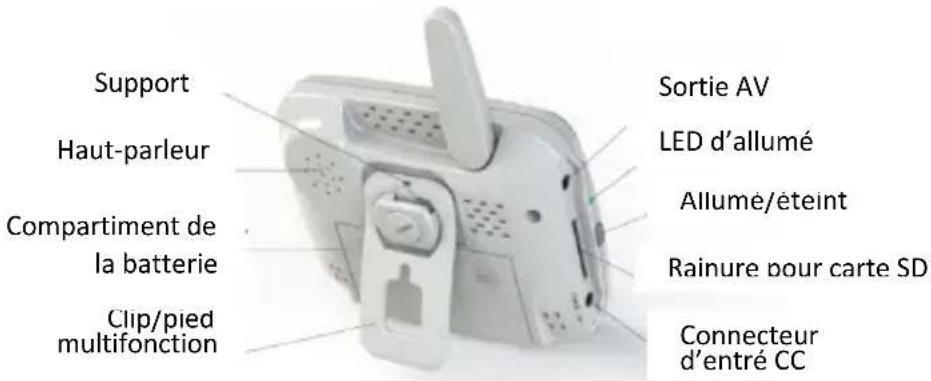

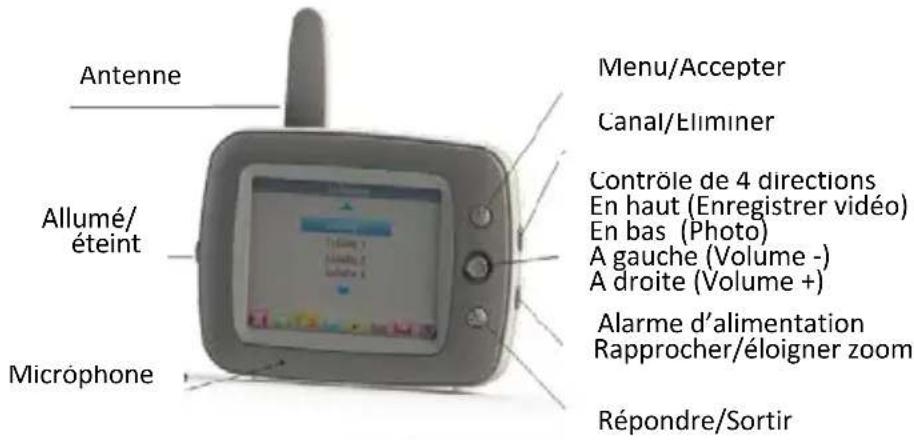

Vision globale du moniteur

Vision globale de laamera
Angle de rotation + / - 28
LED de vision nocturne
Objectif de la camera
Capteur de lumière
Antenne
Lumière nocturne
Microphone
Antenne

Angle d'inclination +/- 28°

Allumé/eteint

Capeur temperature

Connecteur d'entre CC

Instructions d'installation Système de l'unité du moniteur

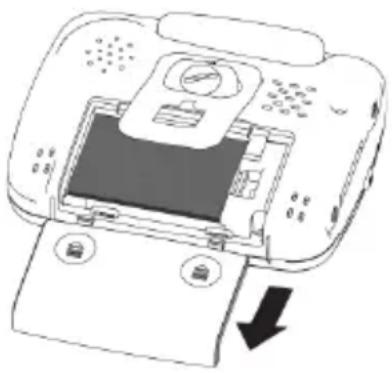

1. Levez le clip, ouvrez le couvercle du compartment de la batterie (tel qu'on vous l'indique sur la figure 1) et introduisez la batterie lithium-ion.

Assurez-vous que les contacts de la batterie sont bien connectés aux point métalliques de contact de la carcasse, et fermez le couvercle de la batterie.

Figure 1

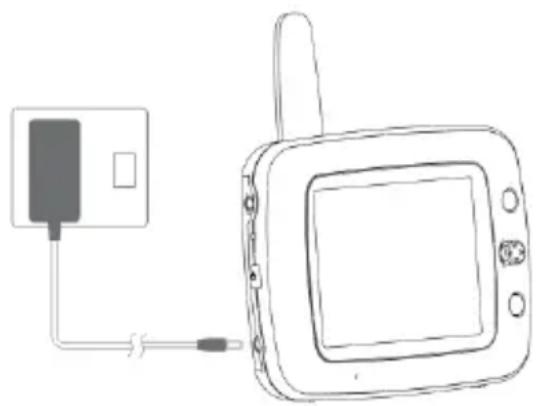

1. Utilisez le transformateur fournit (tel qu'on vous l'indique sur la figure 2), connectez une extrémité du transformateur à la sortie du système de vision du moniteur et connectez l'autre extrémité à la source d'électricité.

Figure 2

1. Le système passera automatiquement au mode de recharge. [l'indicateur vert de l'écran s'illuminera automatiquement]. Lorsque vous utiliserez le BM0305 pour la première fois, il est important de charger l'unité pendant 4 heures minimum jusqu'à ce que le processus de recharge terminé. Mème si l'unité du moniteur est étente, le moniteur peut se recharger. L'indicateur vert de l'écran s'illuminera pendant le processus de recharge et s'éteindre une fois le processus aura terminé.

2. Appuyez sur la touche d'allumé/étéint pour allumer le moniteur.

Type de position

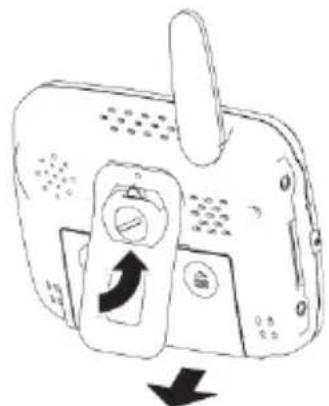

Levez le clip (tel qu'on vous l'indique sur la figure 3) et tournez la touche de verrouillage pour fixer.

Figure 3

Instructions d'installation Système de l'unité de laamera

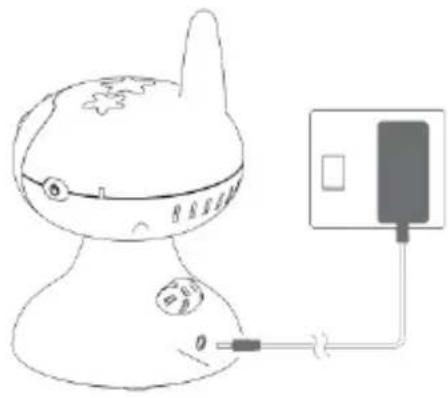

1. Connectez une extrémité du transformateur à l'unité de laamera (tel qu'on vous l'indique sur la figure 4) et connectez l'autre extrémité à la source d'électricité.
2. Appuyez sur la touche d'allumé/enteint pour allumer l'unité de laamera.

Figure 4

Type de position

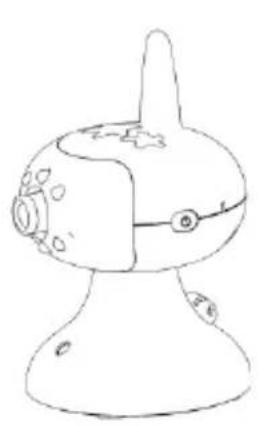

Type pied : Le pied peut s'ajuster en 4 angles (frontal, arrière, droite et gauche), ajustez l'angle et la position souhaité.

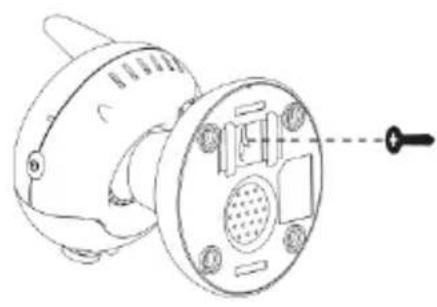

Type mur : Installéz une vis sur le mur et laissez une distance de 9 mm par rapport au mur. Accrochez l'unité de laamera.

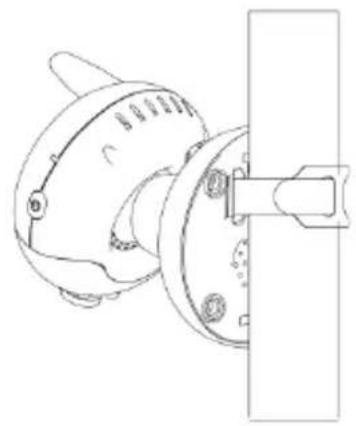

Type ceinture : Passez le ceinture par la base de l'unité de laamera et attachez la ceinture au cylindre.

(Note: Ne peut pas s'accrocher au berceau).

Type pied

Type ceinture

Type mur

Instructions d'installation

Indépendamment du type de position -type pied, mur ou ceinture-, c'est obligatoire de laisser 1 mètre de distance par rapport au berceau (tel qu'on vous l'indique sur l'image ci-dessus).

[Note: Maintenez laamera, le transformateur et les cables éloignés des enfants].

Unité du monitér		Unité de la camera
Écran	TFT 3,45" écran LCD Résolution 240x320	Fréquence	Transmission sans fils 2,4 GHz
Fréquence	Transmission sans fils 2,4 GHz	Version nocturne	6 LED IR
Rang du signal	Jusqu'à 250 mètres en zones ouvertes	Capteur d'image	Capeur CMOS
Capteur d'image	Capteur CMOS couleur	Interrupteurs	couleur Puisance, contrôle du volume, connexion, allumé/étéint de la lumière
Intercommunicateur VOX	Voix bidirectionnelle	Température	lumière
Microphone	Transmission Microphone		Capteur de température
Sortie AV	incorpore	Berceuses	incorpore
Carte SD	NTSC/PAL	Lumière naturelle	Berceuses prédéterminées
Indicateur d'alarmes	Jusqu'à 4GB (non inclus)	Microphone	Couleur bleue
	Alimentation Batterie faible	Montage	Microphone
Ampliation Batterie	Rang du signal de température	Alimentation	incorpore
	Support 4 caméras	Dimensions	Système de velcro ou montage mural
Alimentation Dimensions	Batterie de lithium rechargeable	Poids	6V CC 800mA
Poids	6V CC 800mA	Conditions opérationnelles	8,1 x 12,5 x 8,4 cm
	12,1 x 9,2 x 3,7 cm		130 g
	170 g		De 0 °C a 40 °C
Note: Spécifications sujettes à des changements sans préavis.

Instructions de fonctionnement

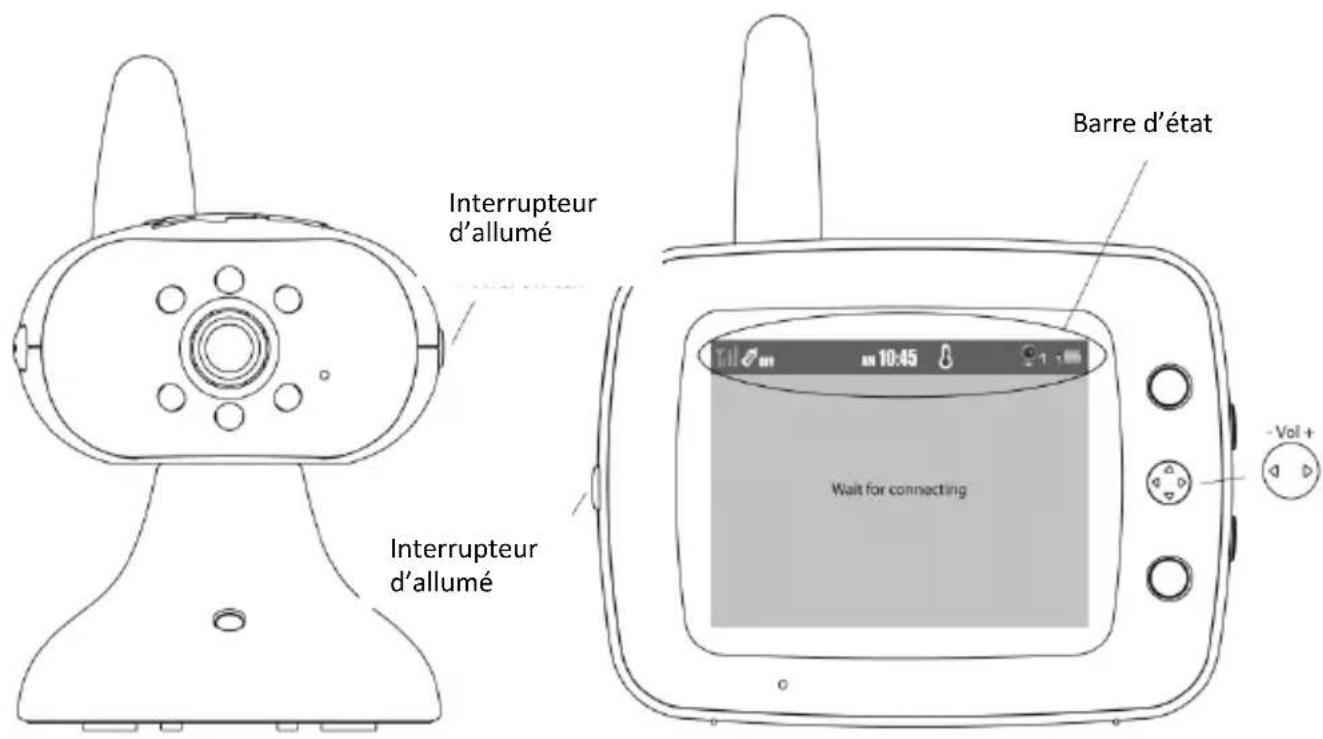

Interrupteur d'allumé

1. Appuyez et maintenez appuyé pendant 3 secondes l'interrupteur d'allumé [O] pour allumer le moniteur. L'indicateur d'allumé (vert) s'illuminera.
2. Allumez laamera, appuyez et maintenez appuyé pendant 3 secondes l'interrupteur d'allumé [O], l'indicateur d'allumé (vert) s'illuminera pour indiquer que l'unité est maintainant allumée.
3. Une fois le moniteur est allumé, sur l'écran s'affichera le logo d'iCore et le système passera automatiquement au mode de monitoring. Sur l'écran s'affichera la barre d'etat qui s'affiche sur la figure 6.

Figure 5
Figure 6

Note: L'option d'alarme d'alimentation est désactivée [ OFF ] tel qu'il s'affiche sur l'image antérieure (figure 6). Le numéro du canal de laamera de visualisation est ajusté sur [ ] tel qu'il s'affiche sur l'image antérieure (figure 6). Si le canal 1 ne s'affiche pas, appuyez sur [ ] à côté de l'écran pour sélectionner le canal 1. Le BM0305 se présente avec les réglages antérieurs.

1. Pour éteindre le moniteur, il suffit d'appuyer sur la touche d'allumé/étéint pendant 4 secondes. Pour éteindre laamera, il suffit d'appuyer sur la touche d'allumé/étéint pendant 2 secondes.

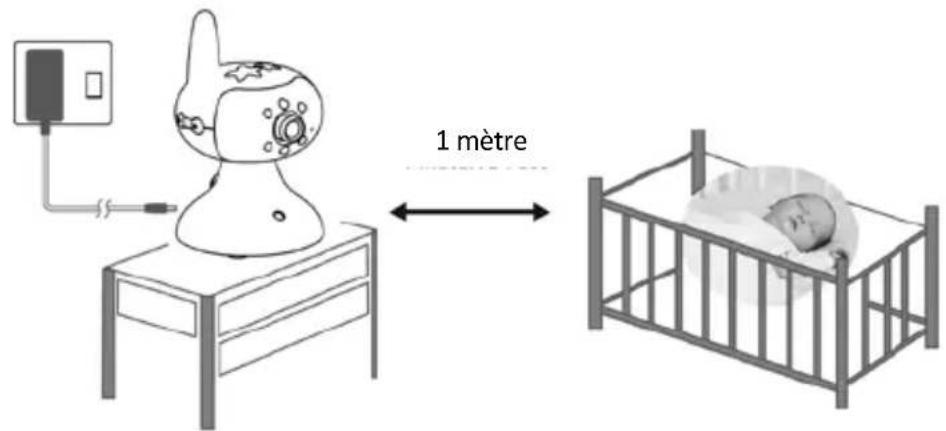

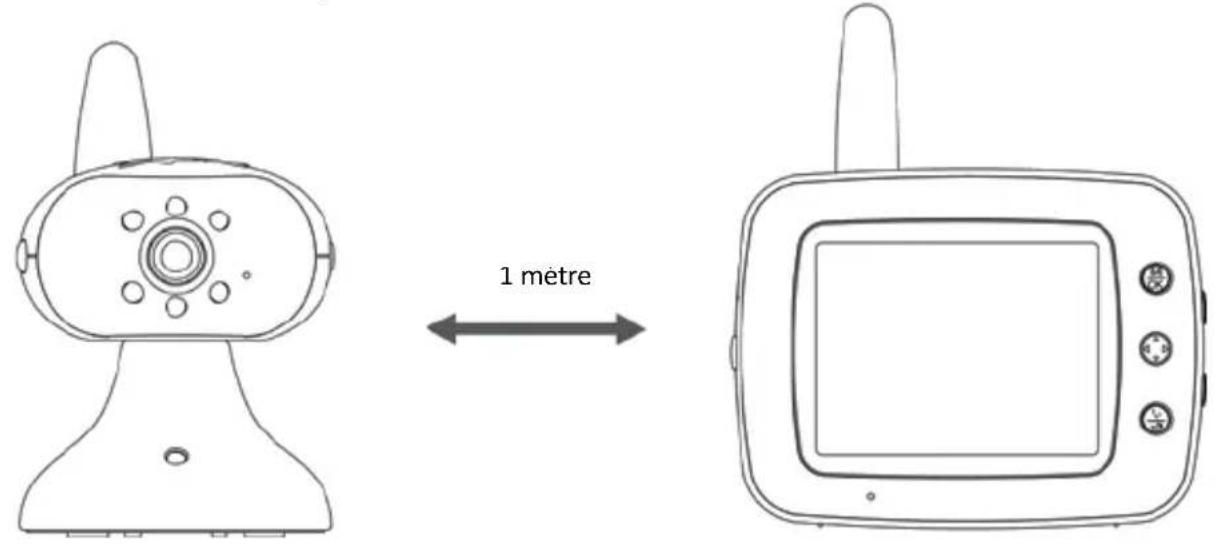

2. On commande de placer le moniteur à 1 mètre minimum de distance de laamera. Si le moniteur et laamera sont trop pris l'un de l'autre, le système émettra un son du style "BiBi". (Le BM0305 a été dessiné pour fonctionner dans des conditions normales lorsque laamera et le moniteur s'instrument dans 2 chambres différentes).

Figure 7

Contrôle du volume

Appuyez sur la touche [ ] située sur le côté gauche du moniteur pour ajuster le volume. Appuyez sur le côté droit pour augmenter le volume et sur le côté gauche pour le diminuer.

Sur l'écran s'affiche le niveau du volume.

Photo/Video

Une fois connecté l'unité des parents et l'unité du bébé, appuyez sur la touche [ ] située sur le côte gauche du moniteur.

Appuyez EN BAS pour faire une photo.

Appuyez EN HAUT pour enregistrer une video, appuyez à nouveau EN HAUT pour terminer l'enregistrement.

Sur l'écran s'affiche l'icone de photo et enregistrement video.

Pour faire une photo ou enregistrer une video avec le zoom au maximum, voir page 11.

Cartememoire:

• Il n'est pas possible de faire des photos ni d'enregistrer des videos sans une carte SD.
• Vous doivent formater la carte avant son utilisation pour la première avec un autre dispositif.
• La carte SD supporte jusqu'à 4 GB sur le BM0305.
  L'icone [100] as'affichera sur la barre d'etat lorsque la carte mémoire sera pleine.

Fonction de dialogue

Appuyez et maintenez appuyée la touche de la fonction de dialogue [♀] que vous trouverez sur le côté gauche du moniteur. Parlez à travers le microphone et lâchez la touche de dialogue pour receivevoir une réponse de l'autre côté. Ajustez le volume à un niveau ajustat.

Appuyez sur la touche [ ] [ ] située sur le côté gauche de laamera pour ajuster le volume du récepteur.

Alarme d'alimentation

Appuyez sur la touche [ ] située sur le côté gauche du moniteur. Sélectionnez l'heure à laquelle vous souhaitez que l'alarme sonne. Les options disponibles sont les suivantes : de 30 minutes à 4 heures à intervalles de 30 minutes. Appuyez sur Désactivé pour désactiver l'alarme d'alimentation. Le moniteur sonnera automatiquement une fois épuisé le temps préétablit.

Appuyez sur n'importe qu'elle touche du moniteur pour arreter l'alarma. Si vous n'appuyez sur aucune touche, l'alarme d'alimentation se repeteera jusqu'à 3 fois dans un intervalle de 3 minutes.

Rapprocher/éloigner zoom

Appuyez et maintenez appuyée la touche [ ] située sur le côte gauche du moniteur pour amplifier. L'icone [ ] s'affichera sur la barre d'etat. Appuyez sur [ ] pour ajuster la position de monitoring. Appuyez et maintenez appuyée pendant 3 secondes sur la touche [ ] pour verrouiller la position et l'icone [ ] s'affichera sur l'état. Dans ce cas, vous pouvez faire des photos ou enregistrer une réserve.

Appuyez et maintenez appuyée à nouveau la touche [ ] pour sortir du zoom maximal.

Visualisation de videos sur la TV

Connectez un cable AV standard à la prise de sortie AV qui se trouve sur le l'边际 de l'unité des parents et à l'entrée AV du téléviseur.
Le cable AV est un accessoire optionnel (non fourni).

Lumière nocturne/Vision nocturne

Appuyez et maintenez appuyée la touche [ ] de laamera pendant 3 secondes pour activer ou désactiver la fonction de la lumière nocturne.

Cette fonction permet de détecter l'entourage de laamera et initier automatiquement le monitorage. Le monitorage est possible même dans de conditions de pleine nuit.

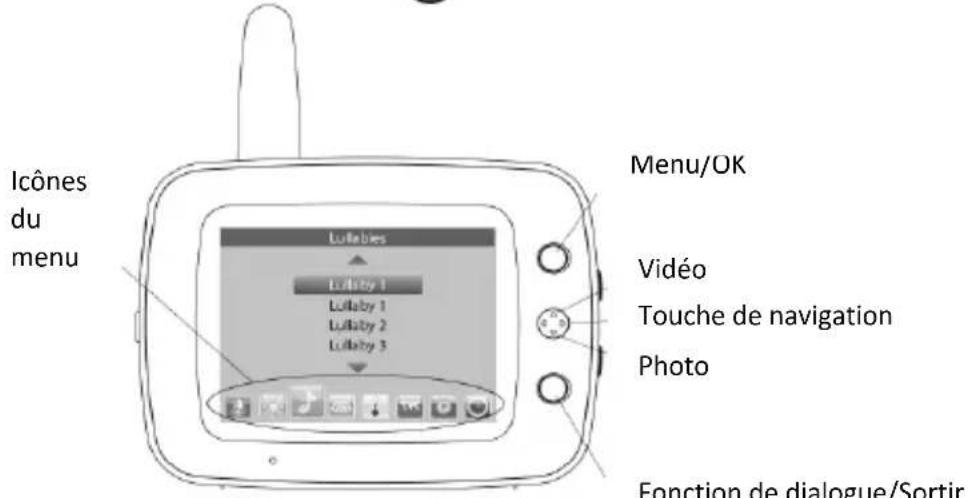

Menu de fonctionnement

Appuyez sur la touche [M] pour acceder à l'interface du menu de fonctionnement:

Ton d'alerte [ ]

Appuyez sur la touche [M] pour acceder au ton d'alerte:

Ton de batterie faible: Sélectionnez Activé/Désactivé

Alerte d'erreur sur la connexion du réseau. Sélectionnez Activé/Désactivé

Écran [ ]

Ajuster l'éclairage: appuyez sur [MOK] pour selectionner les niveaux 1-5 de réglage de l'éclairage.

Temps retroéclairage: appuyez sur [M] pour ajuster le temps de retroéclairage: Toujours activé, 10 s, 20 s, 30 s, 1 min et 3 min.

Mode image: appuyez sur [M] pour ajuster les différentes options, le mode standard peut s'utiliser avec lumière naturelle normale et le mode vif peut s'utiliser lorsque la luzière naturelle est intense.

Berceuse [ ]

Appuyez sur la touche [MOR] pour acceder au menu Berceuse qui permet de reproduce 8 berceuses différentes. Celles-ci peuvent se reproduce une fois, repeter plusieurs fois, arrêté ou reproduce par ordre. Une fois s'initie la reproduction d'une berceuse, vous pouvez baisser le volume jusqu'à 0 sur le moniteur, de cette façon la berceuse se produit depuis laamera et là où se trouve le bébé.

Sensibilité [ ]

Le capteur de sensibilité permet de détecter le volume du son des alentours de laamera. Appuyez sur la touche [ ] pour sélectionner les différents niveaux de volume (faible, moyen et fort ou désactivé).

Le BM0305 incorpore une fonction VOX qui, en mode attente il économique l'énergie, déconnecte l'écran du monitreur. Pendant que la fonction VOX commencerà automatiquement à détecter le volume du son des alentours de laamera. Si laamera détecte un bruit quelconque, le monitreur s'allume automatiquement et affiche l'image. Si vous ajustez la fonction VOX en mode [Désactivé], celle-ci se désactivera.

Température [ ]

Appuyez sur Format pour sélectionnner Fahrenheit / Celsius. Appuyez sur Minimum/Maximum pour ajuster les paramètres de température. Lorsque la température atteindre les températures maximales ou minimales, le moniteur émettra automatiquement une alerte. Pour désactiver le contrôle de température, sélectionnez Alerte Desactivée.

Langue [ ]

Accedez au menu langue et appuyez sur la touche [ ] pour selectionner la langue que vous souhaitez.

Rechner SD [ ]

Appuyez sur la touche [ ] pour acceder au mode de reproduction.

Appuyez sur [ ] pour initier la reproduction de photos ou films d'actualité, les icônes [ ] ou [ ] s'afficheront sur la barre d'état.

La touche [ ] située sur la côte gauche du moniteur permet d'éliminer l'image de la photo visualisée ou mise en valeur sur l'écran.

Pour éliminer tous les dossiers, appuyez sur [M] pour acceder au mode Supprimer tous les dossiers. Une fois éliminés, les photos ne peuvent pas se recupérer.

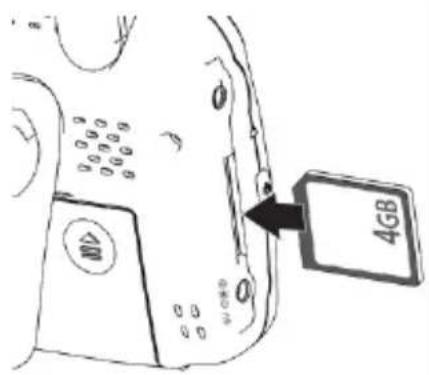

Comment insérer la carte mémoire

Tenez la carte mémoire tel qu'on vous l'indique et introduisez la carte jusqu'à ce qu'elle soit bien ajustée dans la rainure.

Note: Insérer des cartes mémoire incorrectement
Peut endommager laamera ou la carte,
assurez-vous que la carte est insérée dans le bon sens (Carte SD non incluse).

Ajuster l'heure [ ]

Appuyez sur la touche [M] pour selectionner le format numérique. Appuyez sur [ ] pour ajuster la date, le mois, l'année et l'heure. Appuyez sur [ ] pour ajuster le format numérique. Appuyez sur la touche [M] pour sauegarder et sortir du réglage de l'heure.

Apparier/Ajouter de nouvelles unités deamera

Note: Le moniteur et laamera ont été apparis par le fabriquant par défaut. Dans des conditions normales, on recommende de ne pas les apparier à nouveau.

Le système peut supporter jusqu'à 4 unités deamera. Pour ajouter une unité deamera, suivez les indications suivantes:

1. Eteignez le moniteur et laamera.
2. Appuyez et maintenez appuyée la touche [], et appuyez en même temps sur la touche d'allumé/enteint.

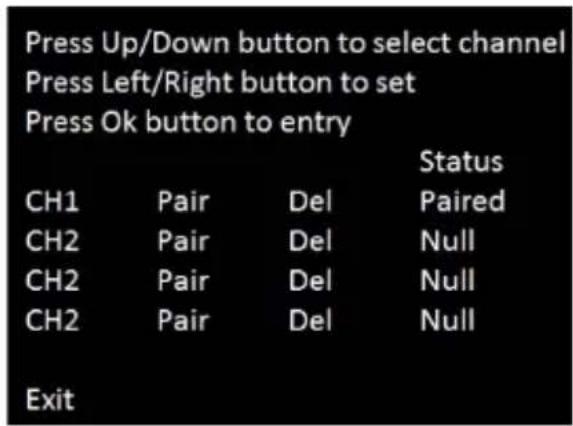

L'écran ci-dessous s'affichera avec la liste d'appariements :

1. Appuyez simultanément pendant 2 secondes sur les touches [O] et [S] situées sur le côté droit de laamera et l'chez les touches lorsque l'indicateur s'illumine.
2. Appuyez sur la touche [ ] pour selectionner Ch2 et Pair, appuyez sur [ ]. L'écran suivant s'affichera:

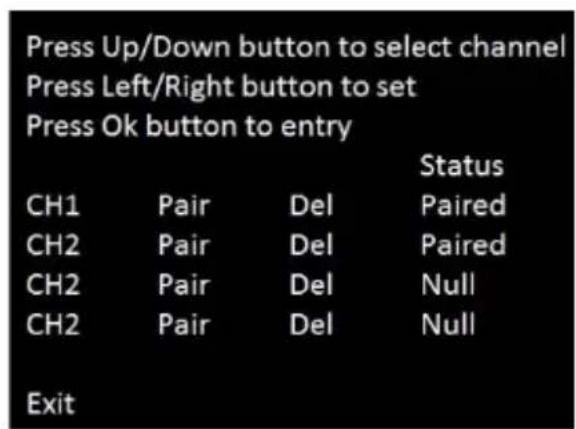

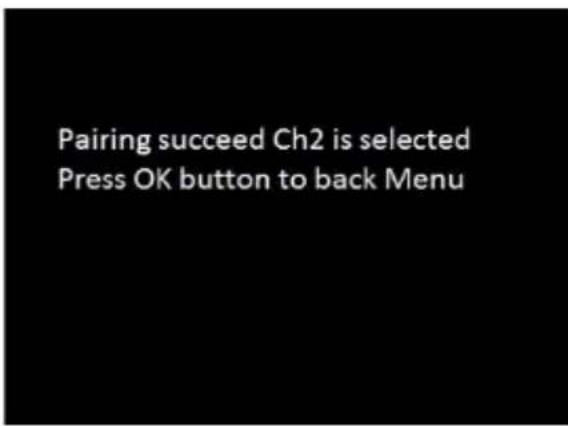

Appuyez à nouveau sur [M], Ch2 Paired s'affichera sur l'écran du moniteur. Cella signifie que CH2 a été apparié avec succès. Voir l'image suivante :

Selectionnez EXIT et appuyez à nouveau sur la touche [M] pour revenir à l'écran de l'unité du moniteur.

1. Repétez les instructions des points 1-4 pour apparier Ch3 et Ch4.

Identification de pannes

Si vous ne receivez aucun type de signal:

Assurez-vous que laamera et le moniteur sont allumés.
Assurez-vous que les prises ont ete bien inserees.

Vérifiez que sur laamera et le moniteur le canal ajusté correspond au même numéro.

Ni le mode enregistrement de video ni la prise de photos fonctionnent :

Insérez une carte SD dans la rainure pour cartes SD.
Déverrouillez la carte SD.

Si vous visuaisez l'écran initial mais par la suite rien ne s'affiche :

Vérifiez que laamera est allumée. Le LED vert d'allumé s'illuminera pour indiquer que le système est activé.
Assurez-vous que la distance entre laamera et le moniteur est l'adequate. Pour résoudre les problèmes, vous devrez eliminer tous les obstacles qui se trouvent entre les deux dispositifs. Essayez avec une distance mineure.
Retirez la batterie et débranche l'adaptateur. Attende 10 minutes.
Branchez à nouveau l'adaptateur au moniteur et essayez à nouveau d'allumer le moniteur.
Si tous les pas antérieurs échouent, on recommende d'apparier le moniteur et laamera.
Pour cela suivez les pas indiqués sur le paragraphe Apparier/Ajouter de nouvelles unités deamera.

Si vous souhaitez rétablier les réglages d'usine par défaut, appuyez et maintenez appuyée la touche [ ], appuyez en même temps sur la touche d'allumé/étéint et ensuite appuyez sur [ ]. Les réglages d'usine par défaut se rétabliront.

Déclaration de la FCC

AVERTISSEMENT: Les modifications non autorisés par la fabriquant peuvent invalider l'autorité de l'utilisateur sur l'usage de ce dispositif.

Cet apparéil a été testé et accomplit les limites applicables des dispositifs numériques de classe B, conforme à la partie 15 des Réglementations de la FCC. Ces limites offrent une protection suffisante contre les interférences nuisibles dans des installations résidentielles.

Cet apparéil géné, utilise et peut émettre de l'énergie de radiofréquence et si vous ne l'installez pas correctement et vous ne l'utilisez pas conforme aux instructions, il

peut générer des interférences nuisibles pour les communications par radio. Nonobstant, on ne peut pas garantir la génération d'interférences sur un point concret de l'installation.

Si cet apparueil cause des interférences nuisibles à la réception de radio ou télévision —cela peut se détector en allumant et en éteignant l'équipe -, on recommende à l'utilisateur qu'il essaye de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :

Réorientez ou déplacez l'antenne réceptrice.
Augmenter la distance entre l'appareil et le récepteur.
Connectez l'appareil à une prise de circuit différente à laquelle se trouve connecté le récepteur.
Sollicitez de l'aide à votre distributeur ou à un technicien de radio/TV experimenté.

Ce dispositif accomplit les exigences de la partie des Règlementations de la FCC. Le fonctionnement est assujetti aux conditions suivantes :

1. Ce dispositif ne peut pas causeur d'interférences nuisibles.
2. Ce dispositif doit accepter n'importe qu'elle interfERENCE, meme les interférences qui peuvent générer un fonctionnement non souhaité.

Cet apparéil accomplit les limites d'Exposition à la Radiation de la FFC applicables dans des entourages non contrôleés. Cet apparéil doit s'installer et fonctionner à une distance de 20 cm minimum entre le radiateur et votre organisme.

C€1313 ①

Déclaration de conformité

Flamagas S.A. par la presente certificie que le modele RB205 accomplit les exigences essentielles et d'autres exigences de la Directive 1999/5/CE.

Vous trouvrez une copie complète de la déclaration de conformité sur: www.electronicaflamagas.com

Índice
