Caractéristiques techniques	Moniteur vidéo pour bébé avec écran LCD de 2,4 pouces, portée jusqu'à 300 mètres en extérieur, fonction vision nocturne, microphone intégré.
Utilisation	Idéal pour surveiller votre bébé à distance, avec possibilité de communication audio bidirectionnelle.
Maintenance et réparation	Nettoyer régulièrement l'appareil avec un chiffon doux, vérifier les mises à jour du firmware si disponible.
Sécurité	Certifié conforme aux normes de sécurité pour les appareils électroniques destinés aux enfants.
Informations générales	Fonctionne avec une batterie rechargeable, autonomie d'environ 8 heures, indicateur de niveau de batterie.

FOIRE AUX QUESTIONS - Baby Kangoo RB203G Rimax

Comment régler le volume du moniteur Rimax Baby Kangoo RB203G ?

Pour régler le volume, utilisez le bouton de volume situé sur le côté du moniteur. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Que faire si le moniteur ne s'allume pas ?

Vérifiez d'abord que le moniteur est bien chargé ou branché. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie ou de vérifier le câble d'alimentation.

Comment connecter le moniteur à mon téléphone ?

Le Rimax Baby Kangoo RB203G ne se connecte pas directement à un téléphone. Il est conçu pour fonctionner comme un moniteur autonome. Assurez-vous que les deux unités (émetteur et récepteur) sont allumées et à portée l'une de l'autre.

Que faire si le son est faible ou absent ?

Vérifiez le niveau de volume sur le moniteur. Assurez-vous également que les unités sont correctement positionnées et qu'il n'y a pas d'obstacles entre elles. Si le problème persiste, essayez de redémarrer les deux unités.

Comment réinitialiser le moniteur ?

Pour réinitialiser le moniteur, éteignez-le complètement, puis maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes. Relâchez le bouton et rallumez l'appareil.

Le moniteur émet des interférences, que faire ?

Les interférences peuvent être causées par d'autres appareils électroniques à proximité. Essayez de déplacer le moniteur ou éteignez d'autres appareils pour voir si cela résout le problème.

Quel est le rayon de portée du moniteur Rimax Baby Kangoo RB203G ?

Le rayon de portée est d'environ 300 mètres en champ libre. Cependant, la portée peut être réduite par des murs ou d'autres obstacles.

Comment savoir si la batterie du moniteur doit être remplacée ?

Si vous remarquez que le moniteur ne reste plus allumé aussi longtemps qu'avant ou qu'il s'éteint soudainement, cela peut indiquer que la batterie est faible et doit être remplacée.

Le moniteur est-il résistant à l'eau ?

Le Rimax Baby Kangoo RB203G n'est pas conçu pour être résistant à l'eau. Évitez de l'utiliser dans des environnements humides ou près de l'eau.

Où puis-je trouver le mode d'emploi du moniteur ?

Le mode d'emploi est généralement fourni dans l'emballage. Si vous l'avez égaré, vous pouvez le télécharger sur le site web officiel de Rimax ou contacter leur service client pour obtenir une copie.

MODE D'EMPLOI Baby Kangoo RB203G Rimax

Manuel d'instructions

Manuel d'instructions

FR

Baby Kangoo RB203

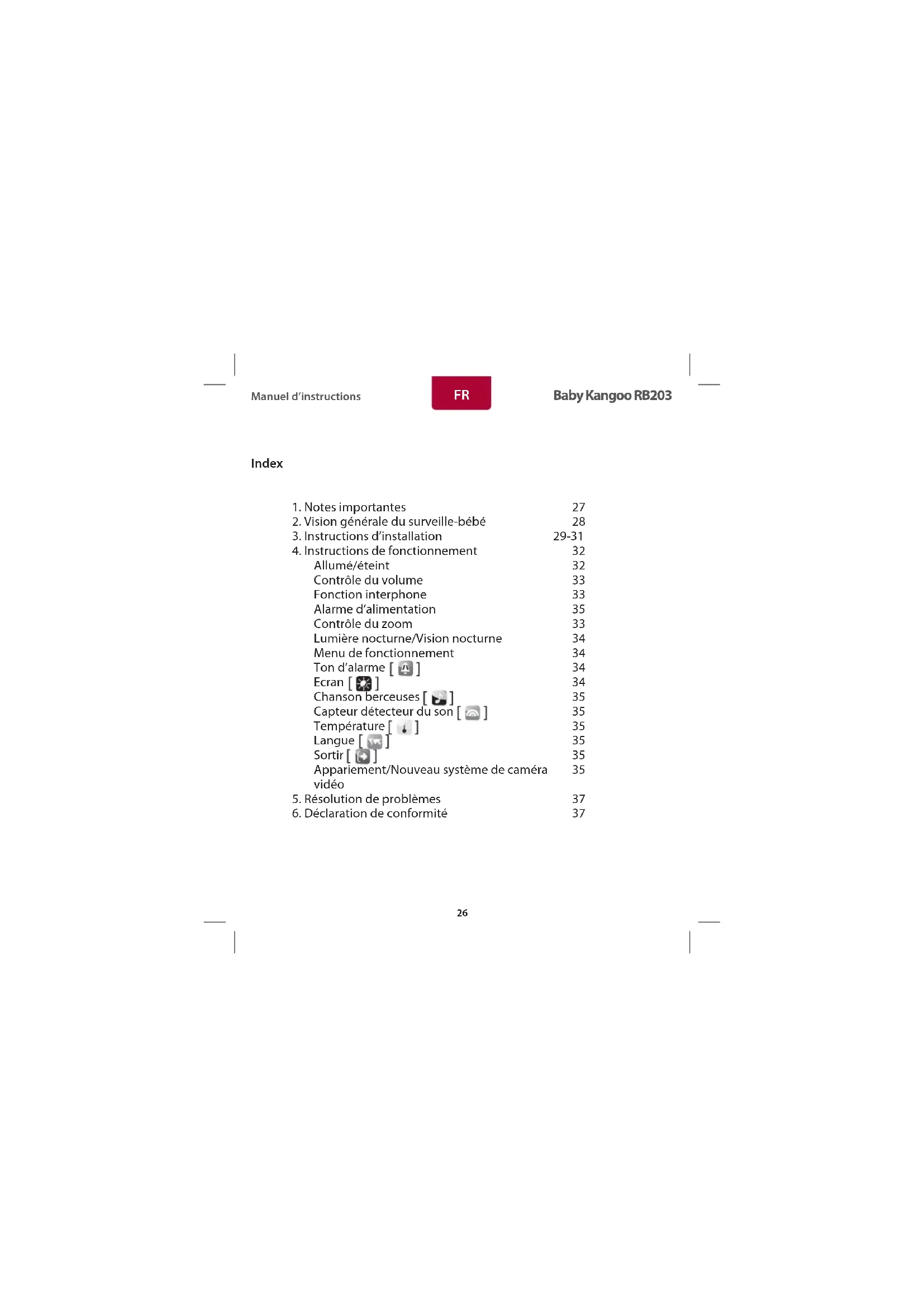

Index

1. Notes importantes 27
2. Vision générale du surveille-bébé 28
3. Instructions d'installation 29-31
4. Instructions de fonctionnement 32

Allumé/enteint 32

Contrôle du volume 33

Fonction interphone 33

Alarme d'alimentation 35

Contrôle du zoom 33

Lumière nocturne/Vision nocturne 34

Menu de fonctionnement 34

Ton d'alarme [4] 34

Ecran 34

Chanson berceuses 35

Capteur detecteur du son 35

35

Langue 35

Sortir 35

Appariement/Nouveau système de camera 35

video

1. Résolution de problèmes 37
2. Déclaration de conformité 37

Manuel d'instructions

FR

Baby Kangoo RB203

1. Notes importantes

Avant d'utiliser le surveille-bébe numérique avecamera, dire attentivement ce Manuel de l'utilisateur et à conserver pour de futures consultations. La mauvaise utilisation de ce produit peut cause des dommages ou des léasons corporelles.

• Maintenez le transformateur et les cables éloignés des enfants.
• Ne pas oublier de protéger le transformateur et les cables aff n d'éviter quelconque dommage.
• Evitez que les enfants ne jouent pas avec les cables car il existe un risque d'asphyxie.
• Utilizez le transformateur recommendé par le fournisseur, l'utilisation d'autres transformateurs pourrait cause des dommages mécaniques.
• Vérifi ez que le voltage du transformateur accomplit toutes les exigences requises par les pays et régions correspondantes.
• Ne pas placer le moniteur sur les draps du lit, ne pas l'introduire dans les tiroirs et ne pas le couvir.
• Ne pas mouiller le moniteur ni le submerger dans l'eau ou dans d'autres liquides.
• Ne pas placer le moniteur à l'extérieur ou dans des espaces ouverts, ni l'exposer à des sources de chaleur tels que les radiateurs, chauff age, etc.
• Ne pas démonter l'appareil. Vous pourriez abimer les pièces internes.

Manuel d'instructions

FR

Baby Kangoo RB203

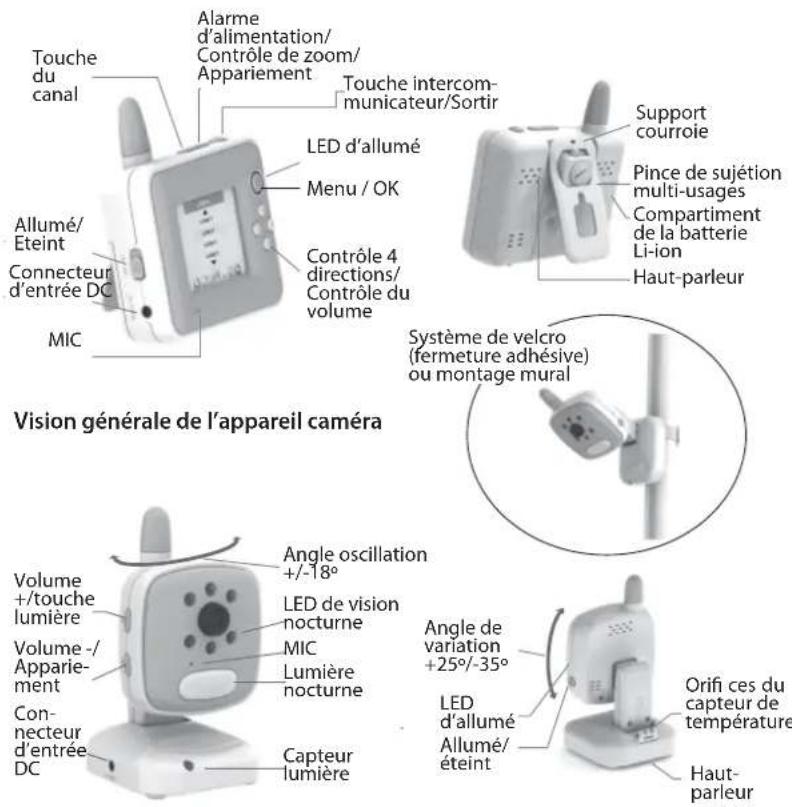

2. Vision générale de l'unité du moniteur

Manuel d'instructions

FR

Baby Kangoo RB203

Instructions d'installation

Appareil du moniteur

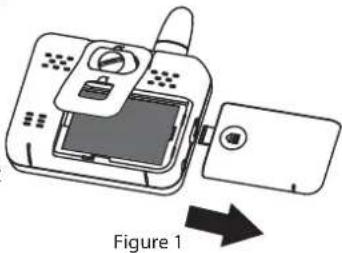

Levez la pince de sujétion, ouvrez le couvercle du compartment de la batterie (tel qu'on vous l'indique sur la Figure 1) et introduizez la batterie Li-ion. Verifi que le contacte de la batterie touche correctement les contacts métalliques de la carcasse et ensuite fermez le couvercle.

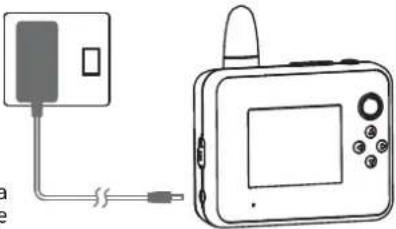

1. Utilisez le transformateur qui vous est fourni (tel qu'on vous l'indique sur la Figure 2), connectez la sortie du transformateur du moniteur et l'autre extrémité à la source d'alimentation.

2. Le système passera automatiquement au mode de charge [l'indicateur vert de l'écran s'allumera automatique]. La première fois que vous utilisez le RB203 c'est important que vous chargez l'unité pendant 4 heures minimum jusqu'à ce que le processus de charge terminé. Si l'unité du moniteur est eteinte, vous pouvez toujours charger le moniteur. L'indicateur vert demeurera allumé pendant le processus de charge et s'éteindra une fois la recharge aura complété.

3. Appuyez sur la touche d'allume/eteint pour allumer l'unité du monieur.

Figure 2
Figure 3

Manuel d'instructions

FR

Baby Kangoo RB203

Positionnement

Levez la pince de sujétion (tel qu'on vous l'indique sur la Figure 3) et tournez la fermeture pour la fi xer.

Unité de laamera

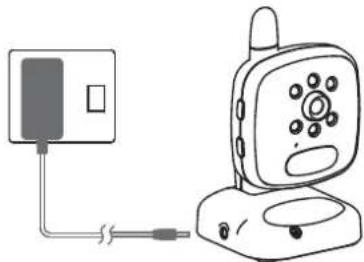

1. Connectez une extrémité du transformateur à l'unité de laamera (tel qu'on vous l'indique sur la Figure 4) et connectez l'autre extrémité du transformateur à la source d'alimentation.
2. Appuyez sur la touche d'allume/ eteint pour allumer laamera.

Figure 4

Type de positionnement

Type base : La base possède 4 angles de positionnement (frontal, arrrière, droite et gauche). Réglage de l'angle et positionnement souhaités.
Type montage mural : Installez une vis sur le mur et laissez une distance de 8-9 mm du mur. Accrochez laamera.

Type velcro : Passez la ceinture par la base de la camera et attachez-la au cylindre. (Note: ne peut pas s'attacher au berceau).

Manuel d'instructions

FR

Baby Kangoo RB203

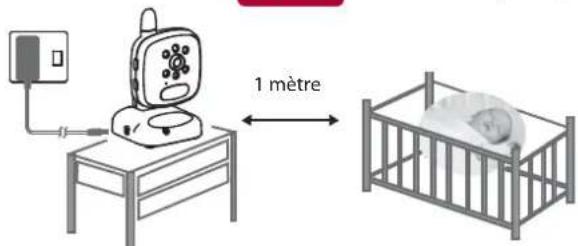

Pour n'importe qu'elle installation type base, type montage mural ou ceinture, vous doivent laisser une séparation d'un métre du berceau (tel qu'on vous l'indique sur la fi gure antérieure) (Note: Maintenez le système deamera video, le transformateur et les cables élogiènés des enfants).

Unité du monitateur Unité de la caméra
Ecran Ecran 2.4", résoluktion 240x 320		Fréquence TransmissiOn sans fi l 2.4 GHz	6 LED IR
Fréquence TransmissiOn sans fi l 2.4GHz		Version nocturne
Portée du signal HJusqu'à 300 mètres dansdes espaces ouverts		Capteur image Capteur CMOS couleur
Capteur image CapteurCMOS couleur Touches Alllumé/étéint, contrôle duvolume, appariement, allumer/étendire lumière
IntercommunicateurVOX	Transmission par voix bidirectionnelle	Température Calcateur de températureincorpore
Microphone	Microphone incorpore	Chanson de berceau	Chansons de berceauprédictéterminées
Indicateur d'alarmes A	Alimentation Batterie faibleRang du signal detempérature	Lumière ambiente	Couleur bleue
Ampliation	Supporte 4 camères	Microphone	Microphone incorpore
Batterie	Batterie de lithium rechargeable	Montage	Système de velcro ou montagemural
Puisance	DC 6V 800 mA	Puisance	DC 6V 800 mA
Dimensions	9.7 x 10.4 x 3.8 cm	Dimensions	7.0 x 12.8 x 7.2 cm
Poids	137 g	Poids	120 g

• Spécifications sujettes à des changements sans préavis.

Manuel d'instructions

Baby Kangoo RB203

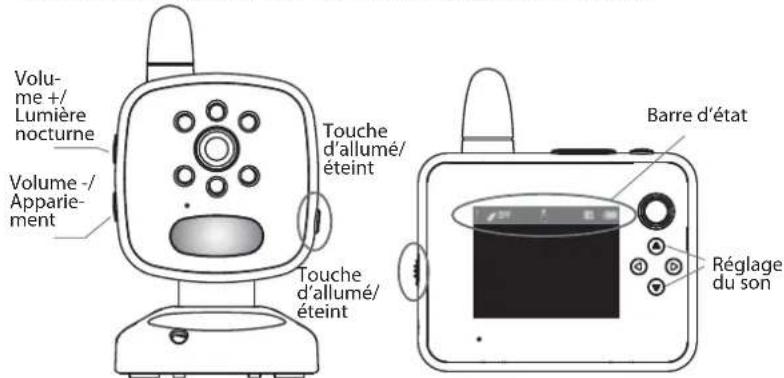

4. Instructions de fonctionnement Allumé/enteint

1. Appuyez sur la touche d'allume/d'eteint pour allumer l'unité du moniteur. L'indicateur d'allume s'illuminera (vert).
2. Allumez l'unité de laamera, appuyez sur la touche d'allumé . L'indicateur d'allumé (vert) s'illuminera pour indiquer que l'unité est allumé.
3. Lorsque le moniteur est allumé, sur l'écran s'affi chera le logo de RB203 et le système passera automatiquement au mode de surveillance. Sur l'écran s'affi chera la barre d'etat tel qu'on vous l'indique sur la Figure 6.

Figure 5 Figure 6

Note: L'option de l'alarme d'alimentation est désactivée [OFF], tel qu'on observe sur l'image antérieure (Figure 6). Laamera est confi gurée sur le canal numero [1], tel que l'on observe sur l'image antérieur (Figura 6). Si le canal numero 1 ne s'affi che pas, appuyez sur 1 situé sur la partie supérieure de l'écran pour sélectionner le canal 1. Le RB203 est fourni avec une confi guration d'usine.

1. Pour éteindre le moniteur, il suffit d'appuyer sur la touche d'allumé/étéint. Pour éteindre laamera, il suffit d'appuyer sur la touche d'allumé/étéint pendant quelques secondes.

Manuel d'instructions

Baby Kangoo RB203

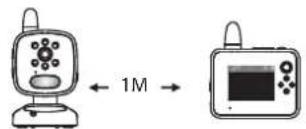

1. Il est recommendé de placer l'unité du monieur à une distance d'1 metre minimum de laamera. Si le monieur et laamera sont trop proches l'un de l'autre, le système émettra un son « Bebe ». (Le RB203 a été concise de façon à ce que laamera et le monieur soient placés dans des chambres différèntes).

Figure 7

Contrôle du volume

Appuyez sur la touche [⊙] situé sur le côté gauche du moniteur pour ajuster le volume.

Appuyez sur [⑥] pour augmenter le volume. Appuyez sur [⑨] pour baisser le volume. Sur l'écran s'affi che le niveau du volume.

Fonction d'intercommunicateur

Appuyez et maintenez appuyé la touche de l'intercommunicateur [ ] Situé sur la partie supérieure de l'unité du moniteur. Parlez à travers le microphone et lâchez la touche pour écouter la réponse de l'autre côté du fi I. Ajustez le volume si besoin. Appuyez sur la touche [ ] [ ] Situé sur le côté gauche de l'unité de laamera pour ajuster le volume du récepteur.

Alarme d'alimentation

Appuyez sur la touche [ ] située sur la partie supérieure de l'unité du moniteur. Sélectionnez l'heure à laquelle vous souhaitez que l'alarme sonne. Plusieurs options sont possibles : depuis 30 minutes jusqu'à 4 heures avec des intervalles de 30 minutes. Appuyez sur OFF pour désactiver l'alarme d'alimentation. Le moniteur sonnera automatiquement après le temps écoué. Appuyez sur la touche de l'unité du moniteur pour arreter l'alarme. Si vous n'appuyez sur aucune touche, l'alarme d'alimentation se repètera 3 fois toutes les 3 minutes.

Contrôle du zoom

Appuyez et maintenez appuyée la touche[9] située sur la partie supérieure de l'unité du moniter pour amplifi er l'imagel [1] s'aff chera sur la barre d'etat. Appuyez sur [9] pour ajuster la position correcte pour la surveillance.

Manuel d'instructions

Baby Kangoo RB203

Lumière nocturne/Vision nocturne

Appuyez et maintenez appuyee la touche [0] del'unité de la camera pendant

3 secondes pour activer ou désactiver la fonction de lumière nocturne.

La fonction de vision nocturne permet de détecter l'entourage de l'unité de

laamera et d'activer automatiquement la surveillance . La surveillance est

disposable même dans le noir.

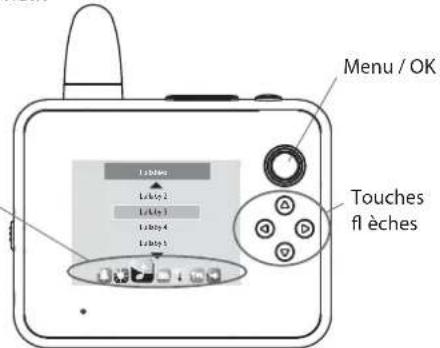

Menu fonctionnement

Appuyez sur la touche

[O] pour acceder à l'interface du menu fonctionnement (tel qu'on observe ci-dessus): Icène

Icandes du menu

Ton d'alarme [4]

Appuyez sur [O] pour acceder au ton d'alarme:

• Alarme de batterie faible: Sélectionnez allumé/étéint

• Alarme erreur de connexion du réseau: Sélectionnez allumé/éteint

Ecran [

• Réglage éclairage: Appuyez sur le bouton [O] et Sélectionnez l'icone [O]
  Appuyez sur le bouton [O] à nouveau. Vous pouvez désir entre 1-5 niveaux de réglage de la luminosité.
• Eteindre l'écran LCD: Appuyez sur la touche [O] pour ajuster les différentes options d'écran tels que le maintainir allumé, 10 secondes, 30 secondes, 1 minute et 3 minutes.

Le RB203 dispose d'une fonction VOX (activation par la voix) qui lorsque l'unité passue du mode en attente au mode économique d'énergie, le moniter éteint l'écran. Pendant ce temps, la fonction VOX detecte automatiquement n'importe quel bruit produit aux alentours de laamera. Si laamera déetecte un bruit, le moniter s'allume automatique et affiche l'image. Si VOX est ajusté en [off ], ella signifie que cette fonction est désactivée.

Manuel d'instructions

Baby Kangoo RB203

Appuyez sur [O] et seLECTIONnez l'icone [P] pour acceder au menu des berceuses à jour 8 chansons différentes. Celles-ci peuvent s'éçouter une fois, plusieurs fois, vous pouvez les couper ou les reproduire par ordre. Lorsque la berceuse commence à sonner, vous pouvez baisser le volume jusqu'à 0 sur le moniteur, ai n que la berceuse ne s'écoute que depuis laamera qui se trouve dans la chambre du bébé.

Capteur détecteur du son [ ]

Le capteur du son peut détecter le volume du son des alentours de laamera. Appuyez sur [O] pour sélectionner parmi les différent volumes (faible, moyen et fort / ou eteint).

Temperature [ ]

Appuyez sur "Scale" pour sélectionner entre Fahrenheit et Celsius. Appuyez sur min./ max. pour ajuster les paramètres de température. Lorsque la température atteint les températures maximes ou minimales, le moniteur prévient automatiquement. Pour désactiver le contrôle de température, selectionnez "Alert Off".

Langue[ ]

Accedez au menu langue et appuyez sur la touche [⊙] pour selectionner la langue souhaitation.

Sortir

Appuyez sur [ ] pour sortir du menu principal.
Appuyez sur [ ] pour selectionner Oui ou Non pour sortir.
Appuyez sur [ ] pour sortir directement et revenir à l'écran de surveillance.

Appariement/Nouveau système de camera video

Note: L'unité du moniteur et l'unité de laamera ont été appariés et confi gures depuis l'usine. Dans des circonstances normales, on ne recommende pas d'apparier à nouveau les unités.

Le système accepte jusqu'à 4 unités camera. Pour ajouter uneamera au système, suivez les indications suivantes:

1. Eteignez l'unité du moniteur et l'unité de laamera.
2. Appuyez et maintenez appuyée la touche [O], pendant ce temps,

Manuel d'instructions

Baby Kangoo RB203

appuyez sur la touche d'allumé/étéint. S'affi chera la liste suivante d'appariements:

1. Appuyez simultanément pendant 2 secondes les touches [O] et [O] situées sur la cote croit de l'unité de laamera et lâchez les touches lorsque l'indicateur lumineux s'allume.
2. Appuyez sur "Exit" et sur [M] une fois de plus pour revenir à l'écran de l'unité du monitér.

Appuyez à nouveau sur [M], sur l'écran du moniteur s'affi chera "Ch2 Paired". Cela signifi e que le canal 2 a été apparié avec succès. Voir l'image suivante :

Appuyez sur "Exit" et sur[ ] une fois de plus pour revenir à l'écran de l'unité du monitér.

1. Repetez les pas 1-5 pour apparier les canaux 3 et 4.

Manuel d'instructions

Baby Kangoo RB203

5. Résolution de problèmes

Si vous ne receivez aucun type de signal :

• Assurez-vous que laamera et le moniteur sont bien allumés.
• Assurez-vous que toutes les connexions sont bien insérées.
• Vérifi ez que le canal de laamera et du moniteur est le même.

Si I'ecran initial s'aff che, mais rien de plus :

• Vérif ez que laamera est allumée. Le LED vert s'illuminera pour indiquer que le système est allumé.
• Assurez-vous que laamera et le moniteur sont dans la même zone de portée. Àn de résoudre les problèmes, éliminez tout obstacle qui puisse y avoir entre les 2 dispositifs. Essayez avec une distance plus courte entre les 2 dispositifs.
• Retirez la batterie et déconnectez l'adaptateur de la prise du courant. Patientez 10 minutes.
• Connectez à nouveau l'adaptateur à l'unité du moniteur et essayez d'allumer le moniteur.

Si toutes les démarches citées ci-dessus ne donnent pas de résultat, nous vous recommendons d'apparier le moniteur et laamera.

• Suivez les indications citées sur le paragraphe « Appariement/Nouveau système deamera video »
• Si vous souhaitez rétablier les paramètres d'usine, appuyez et maintenez appuyée la touche [⑥], pendant ce temps appuyez sur la touche d'allumé/étéint et ensuite appuyez sur [⑨]. Les paramètres d'usine se rétabliront.

6. Déclaration de conformité

Par la presente Flamagas S.A. déclare que le modele Rimax Baby Kangoo RB203 accomplit toutes les exigences essentielles et d'autres remarquables de la Directive 1999/5/CE.

Vous pouvez consulter la totalité de la déclaration de conformité sur le site web: www.electronicafl amagas.com
