Luxe - Thermostat VASCO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Luxe VASCO au format PDF.
| Type de produit | Thermostat programmable sans fil |
| Marque et modèle | VASCO Luxe |
| Alimentation du thermostat (émetteur) | 2 piles alcalines LR6 AA 1.5 V |
| Alimentation du récepteur | 230 VAC, 50 Hz |
| Autonomie des piles | Plus de 2 ans |
| Type d'affichage | Affichage graphique avec heure, température ambiante et programme |
| Programmation | 7 jours, 9 programmes préétablis (P1-P9) et 4 programmes utilisateur (U1-U4) |
| Modes de fonctionnement | Automatique, Confort, Réduit, Hors-gel, Vacances, Manuel (Boost via récepteur) |
| Plages de température | Hors-gel : 0,5 °C à 10 °C ; Confort et Réduit : 5 °C à 35 °C |
| Précision de mesure | 0,1 °C |
| Précision de consigne | 0,5 °C |
| Cyclage et différentiel | Cycle: 60 minutes ; Différentiel: 0,2 °C |
| Communication radio | Fréquence radio, portée environ 30 m en habitat résidentiel, 100 m en champ libre |
| Protection électrique - Émetteur | Classe II, IP30 |
| Protection électrique - Récepteur | Classe II, IPX4 |
| Fonctions spéciales | Vacances (minuterie en heures/jours), Verrouillage clavier (protection enfant), Reset, Affichage version logicielle |
| Indicateur de piles faibles | Oui, avec mémorisation des réglages pendant 1 minute lors du changement |
| Certifications | CE, conforme EN 300220-3, EN 301489, EN 60335 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs |
| Sécurité | Ne pas couvrir l'appareil ; ne pas utiliser par des personnes non supervisées ; ne pas placer en dessous d'une prise de courant |
| Informations générales | Notice disponible en plusieurs langues ; appairage préconfiguré en usine |
FOIRE AUX QUESTIONS - Luxe VASCO
Questions des utilisateurs sur Luxe VASCO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice Luxe - VASCO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Luxe de la marque VASCO.

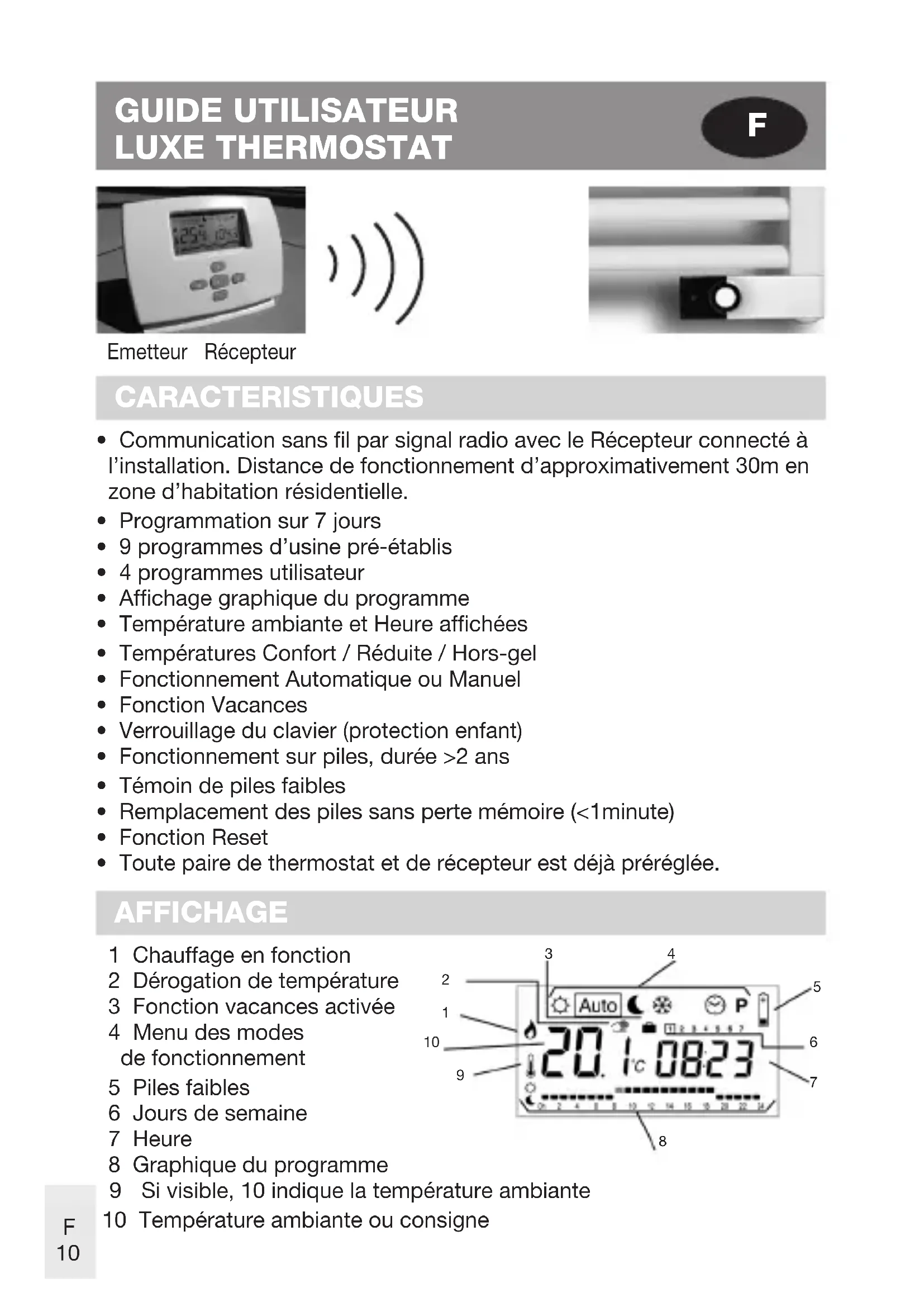

MODE D'EMPLOI Luxe VASCO
- Communication sans fil par signal radio avec le Récepteur connecté à l'installation. Distance de fonctionnement d'approximativement 30m en zone d'habitation résidentielle.
- Programmation sur 7 jours
9 programmes d'usine pré-établis
4 programmes utilise - Affichage graphique du programme
- Température ambiente et Heure affichées
- Températures Confort / Réduite / Hors-gel
- Fonctionnement Automatique ou Manuel
- Fonction Vacances
- Verrouillage du clavier (protection infant)
- Fonctionnement sur piles, durée >2 ans
Témoin de piles faibles - Remplacement des piles sans perte mémoire (<1minute)
- Fonction Reset
- Toute paire de thermostat et de récepteur est déjà préréglée.

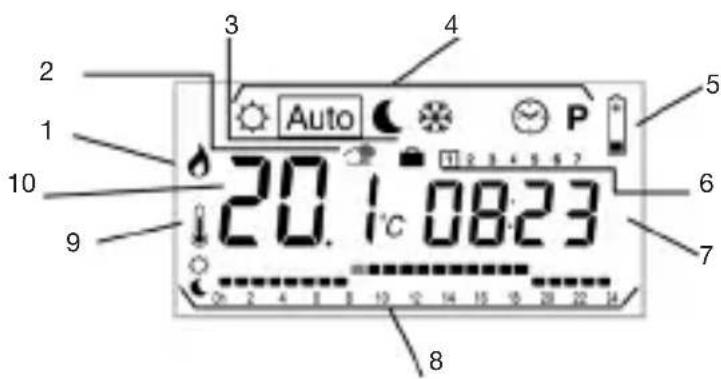

AFFICHAGE
1 Chauffage en fonction
2 Déroration de températe
3 Fonction vacances activée
4 Menu des modes de fonctionnement
5 Piles faibles
6 Jours de semaine
7 Heure
8 Graphique du programme
9 Si visible, 10 indique la températe ambiente
10 Température ambiente ou consigne
Utilisez les touches pour changer de mode dans le menu des modes de fonctionnement. Pour tous les modes, le récepteur doit être activé.
Menu d'ajustement de l'HORLOGE :
Utilisez ce menu pour ajuster l'horloge à l'heure actuelle
Avec + / - Ajustez les minutes 08.23 Puis OK.
Puis Avec + / - Ajustez les heures 08.23 Puis OK.
Puis Avec + / - Ajustez les jours 08.23 Puis OK.
Mode de fonctionnement en température de CONFORT :
Force la température de comport indéfiniment (pour quelques heures ou jours, voir fonction Vacances).
En appuyant sur + / - la températe de comport clignote et peut être ajustée.
La température ambiente réapparait après quelques secondes.
Votre Luxe thermostat suit maintainant la temperature de comport.
Mode de fonctionnement AUTOMATIQUE :
Le Luxe thermostat suit le programme choisi en accord avec l'heure courante.
En appuyant sur + / - une dérogation en température peut être ajustée jusqu'au prochain changement du programme.
Le segment s'allume avec + / - ajustez la tempereature temporaire requise.
Au prochain changement du programme la s'esteint et le programme continue sans modification.
Mode de fonctionnement en température REDUITE :
Force la température réduite indéfiniment (pour quelques heures ou jours, voir fonction Vacances).
En appuyant sur + / - la température de réduction clignote et peut être ajustée.
La tempéature ambiente réapparait après quelques secondes.
Votre Luxe thermostat suit maintainant la tempéature de comport.
Mode de fonctionnement en Hors-gel:
Evite l'installation de geler.
En appuyant sur + / - la températe d'Hors-gel clignote et peut être ajustée.
La température ambiente réapparait après quelques secondes.
Maintenant votre Luxe thermostat ajustien la température au dessus du gel.

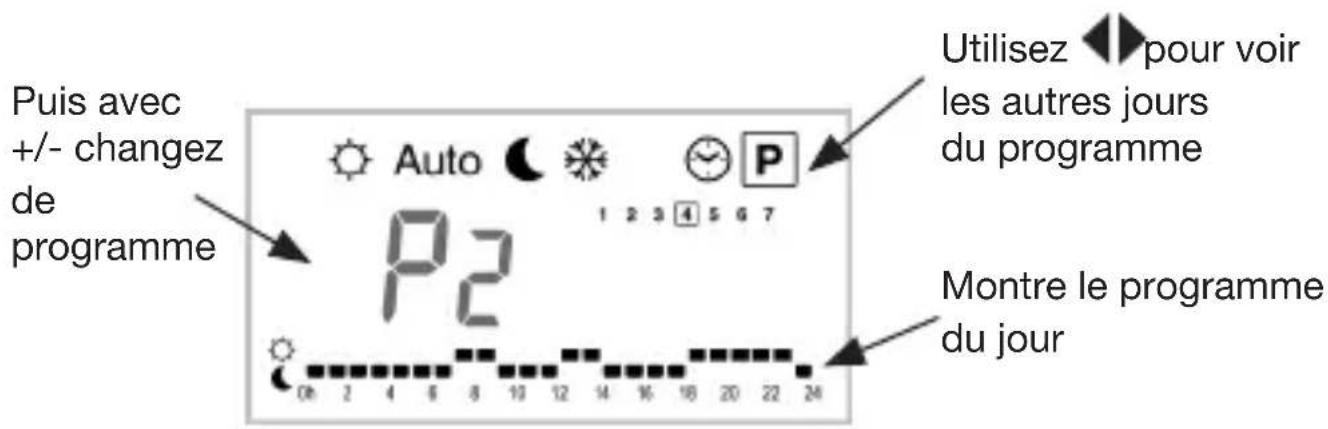

Menu PROGRAMME:
En appuyant sur + / - le numero de programme commence a clignoter,
Si vous sélectionnez un programme pré-établi P1 à P9 puis OK ce programme sera suivi en mode Auto
Description des programmes pré-établis en usine
P1 Matin, Soir & Week-end
P2 Matin, Midi, Soir & Week-end
P3 Jour & Week-end
P4 Soir & Week-end
P5 Matin, Soir (Salle de bain)
P6 Matin, Àpres-midi & Week-end
P7 7h - 19h (Bureau)
P8 8h - 19h, Samedi (Commerce)
P9 Week-end (Maison secondaire)
Si vous sélectionnez un programme utilisé U1 à U4 puis OK, vous entrerez en mode d'edition. L'oure du jour est généralement mise en œuvre par l'Association de Recherche et de la Société Nationale de France (ARF).

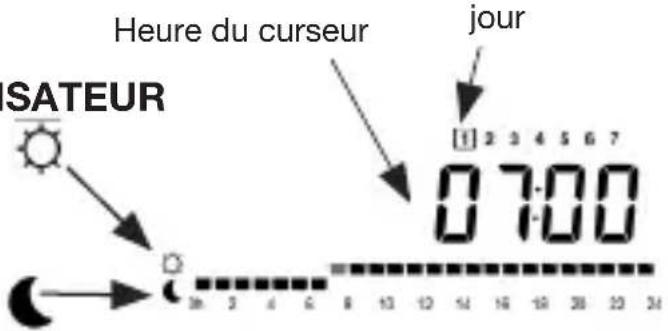

EDITION D'UN PROGRAMME UTILISATEUR
La touche + active une température de à la position du curseur
La touche - active une température de à la position du curseur
Avec déplacez le curseur clignotant dans la journée et modifiez ou corrigez le programme. Quand la journée est correcte appuyez sur OK pour passer au jour suivant.
En validant le jour 7 vous returnez au menu.
Maintenant votre programme utiliseur sera suivi si vous placez le Luxe thermostat en mode Auto.
FONCTIONS SPECIALES
Fonction VACANCES :
Avec , allez au mode Ensuite sélectionnez avec + / - la durée en heures (H) si inférieurs à 24h puis en jours (d). Ensuite sélectionnez le mode of of
Le témoin et le nombre d'heures / jours restant sont affichés jusqu'à ce que le Luxe thermostat returne en mode Auto et continue de suivre le programme.
VERROUILAGE DU CLAVIER:
Fonction de prévention contre toute modification des paramètres.
En mode , Auta Cous pouvez maintainir la touche OK
appuyée et appuyez simultanément sur la touche + ou - pour
verrouiller (LOC CODE) ou déverrouiller (UN LOC) le clavier.
Fonction RESET:
Efface tous les programmes et restaure les paramètres d'usine par défaut.
Passez au mode et appuyez pendant 10 secondes sur la touche OK.
Tous les segments s'allument montrant que le Luxe thermostat a eté effacé et redémarré avec les paramètres d'usine par défaut.
Par défaut : Températures 21°C 17°C 6°C, Programme U1
tout comfort.
Ensuite réajustez l'heure et reprogrammez votre Luxe thermostat comme désiré.
Affichage de la version du logiciel :
Passez au mode et appuyez pendant 5 secondes sur la touche OK.
La version du logiciel installé est affichée.

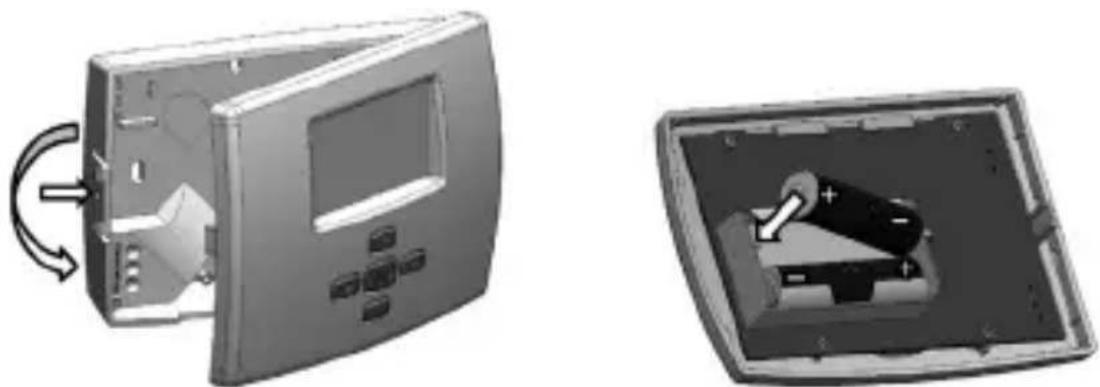

CHANGEMENT DES PILES
Lorsque le témoin de piles faibles est allumé il faut prévoir de changer les piles.
Appuyez sur le clip du côte gauche et tirez sur la face avant pour l'enlever.
Vous avez maintainant acces aux piles.
Remplacez les piles 2 piles alcalines LR6 AA 1.5V neues.
IMPORTANT Vous avez 1 minute pour changer les piles.
Au-delà de ce temps, vous devrez reprogrammer votre thermostat si tous les segments s'allument au redémarrage.
Pour fermer le Luxe thermostat:
Placez la face avant en face du fond de la boîte.
Insérez les trois contacts dans les trough du connecteur. Ensuite poussez la face avant en la maintainant parallèle au fond de la boîte
Vous pouvez aider le clip à cliquer en appuyant dessus.
CHARACTERISTIQUES TECHNIQUES
| Précision de la mesure de température 0.1°C (ou 0.2°F) | |
| Précision de la consigne de température 0.5°C (ou 0.5°F) | |
| Plage de température en hors-gel: 0,5°C - 10°C (ou 33°F - 50°F) | confort & réduit: 5°C - 35°C (ou 41°F - 95°F) |
| Caracteristiques de régulation Cycle: 60 minutes | minutes |
| Différentiel 0.2°C (ou 0.4°F) | |
| Protection Electrique Luxe thermostat (Emetteur) Class II - IP30 Récepteur Class II - IPX4 | IPX4 |
| Connexion récepteur 230VAC - 50Hz | |
| Piles 2x LR6 AA 1.5V piles alcalines sur le Luxe thermostat | |
| Fréquence Radio Distance d'approximativement 100 mètres en champ libre. Distance d'approximativement 30 mètres en zone résidentielle. | Distance d'approximativement 30 mètres en zone résidentielle. |
| Certifications CE | |
| Normes (CEM, spectre radioélectrique et sécurité des apparueils menagers électriques) | Conforme à EN 300220-3, EN 301489, EN 60335 |
UTILISATION DU RECEPTEUR
Le récepteur peut être activé en tournant le bouton pivotant.
LED verte: le régulateur est sous tension, mais l'élement chauffant nechauffe pas.
LED rouge: l'objet chauffant est en mode de chauffe.
- Fenêtre coulissante
- Bouton pivotant ON/OFF
- Bouton-poussoir Boost
- Voyant LED
Bouton-poussoir:
Le cycle Boost est activé en appuyant sur le bouton-poussoir.
La LED rouge clignote.
En appuyant une nouvelle fois, vous coupez le cycle Boost.
Remarque:
Boost est une commande par laquelle le radiateur fonctionne pendant 1 heures - avec possibilité d'interruption - à la puissance maximale, indépendamment de la température ambiente. ÀpRES 1 heures, la marche forcee s'arrête, et le thermostat rebascule sur la température comfort.
!!! Il ne faut pas enclencher le thermostat pour activer le cycle Boost, mais le récepteur doit toute fois être sous tension !!!

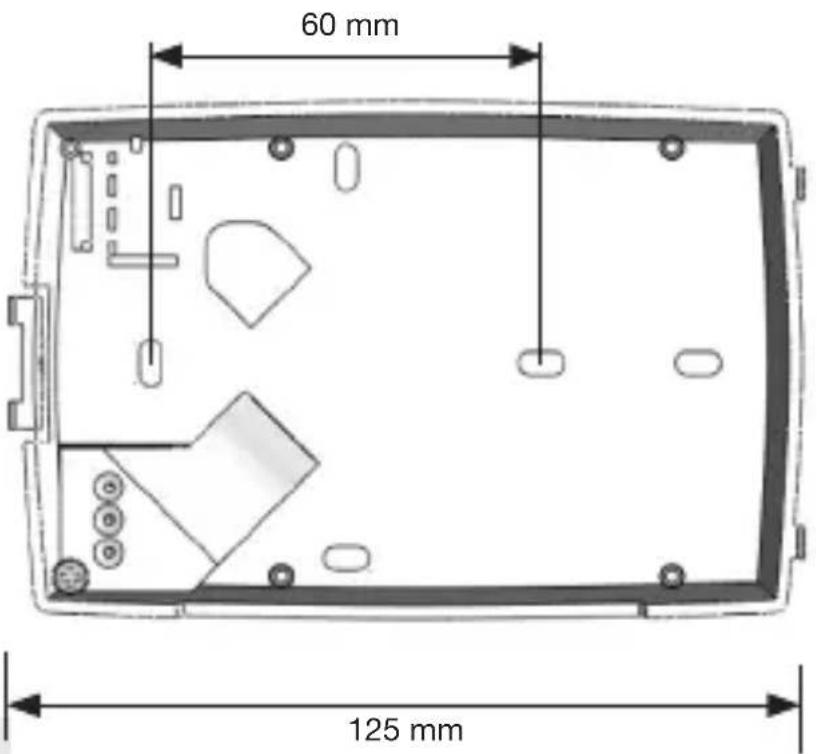

INSTALLATION
!!! A noter : toute paire de thermostat et de récepteur est déjà prérégée !!! Si tel n'est pas le cas, veuillez parcourir les étapes suivantes. Mème si plusieurs récepteurs sont commandés par un seul thermostat, les étapes suivantes doivent être parcourues.
- Mettez le régulateur sous tension en plaçant le bouton pivotant en position I. Le témoin du récepteur s'allume et passe au vert.
- Puis, appuyez assez longtemps, pendant 5 à 10 secondes sur le bouton-poussoir du récepteur, le voyant du récepteur clignote en vert (Récepteur en attente signal de l'émetteur).
- Sélectionnez le mode Auto sur le Luxe thermostat. Ensuite appuyez sur la touche OK pendant 5 secondes, ainsi vous entrez dans le mode de configuration radio (
Le Luxe thermostat envoie maintainant par signal radio son adresse de configuration 4 fois par seconde
- Quand levoyant du récepteur arrêté de clignoter, l'émetteur pilote le récepteur.
- Appuyez brièvement sur la touche OK du Luxe themostat pour quitter le mode de configuration radio.
QUE FAIRE EN CAS DE PROBLEMES?
Erreur : Le radiateur neCHAFFE pas.
| Erreur Comment y.Remédier? | |
| Le thermostat ne donne pas de signal. | Contrôlez les batteries du thermos-tat et remplacez-les au besoin |
| La LED du récepteur ne fon-tionne pas. | Vérifiez l'alimentation électrique du récepteur. |
| La LED du récepteur devient vert, mais la communication avec le thermostat ne fon-tionne pas. | Suivez les étapes décrites au chapitre: configuration radio avec le récepteur. |
| Le récepteur réagit au thermostat (LED change de vert en rouge), mais le radiateur nechauffe pas. | Vérifiez si le cable du récepteur est connecté correctement au résistant électrique. |
| Le pouvoir du récepteur ne fonctionne pas. | Le jeu complet doit être échangé. |
AVENTISSEMENTS IMPORTANTS
Cet apparéil ne peut être utilisé par des personnes (y compris les enfants) avec des capacité physiques, sensorielles ou mentales limitées, des personnes qui manquent d'expérience ou de connaissance, sauf sous la surveillance d'une personne responsable ou si l'utilisation de l' apparéil leur a été expliquée.
Il convient de surveiller les enfants pour qu'ils ne jouent pas avec l'appareil.
L'appareil doit être branché au réseau d'alimentation par un dispositif de déconnexion ayant une distance d'ouverture des contacts de tous les pôles assurant une coupure complète dans les canalisations fixes conformément aux règles d'installation.
Le cable d'alimentation ne peut pas etre remplacement. Si le cable est endomagé, il convient de mettre l'appareil au rebut.
MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage.
Les instructions doivent indiquer que l'appareil de chauffage ne peut etre place en dessous d'une prise de courant
Si l'appareil est installé dans des salles de bain, les interrupteurs et autres dispositifs de commande doivent être hors de la portée des personnes qui se trouvent dans la baignoire ou la douche.
