BEDIENUNGSANLEITUNG Luxe VASCO

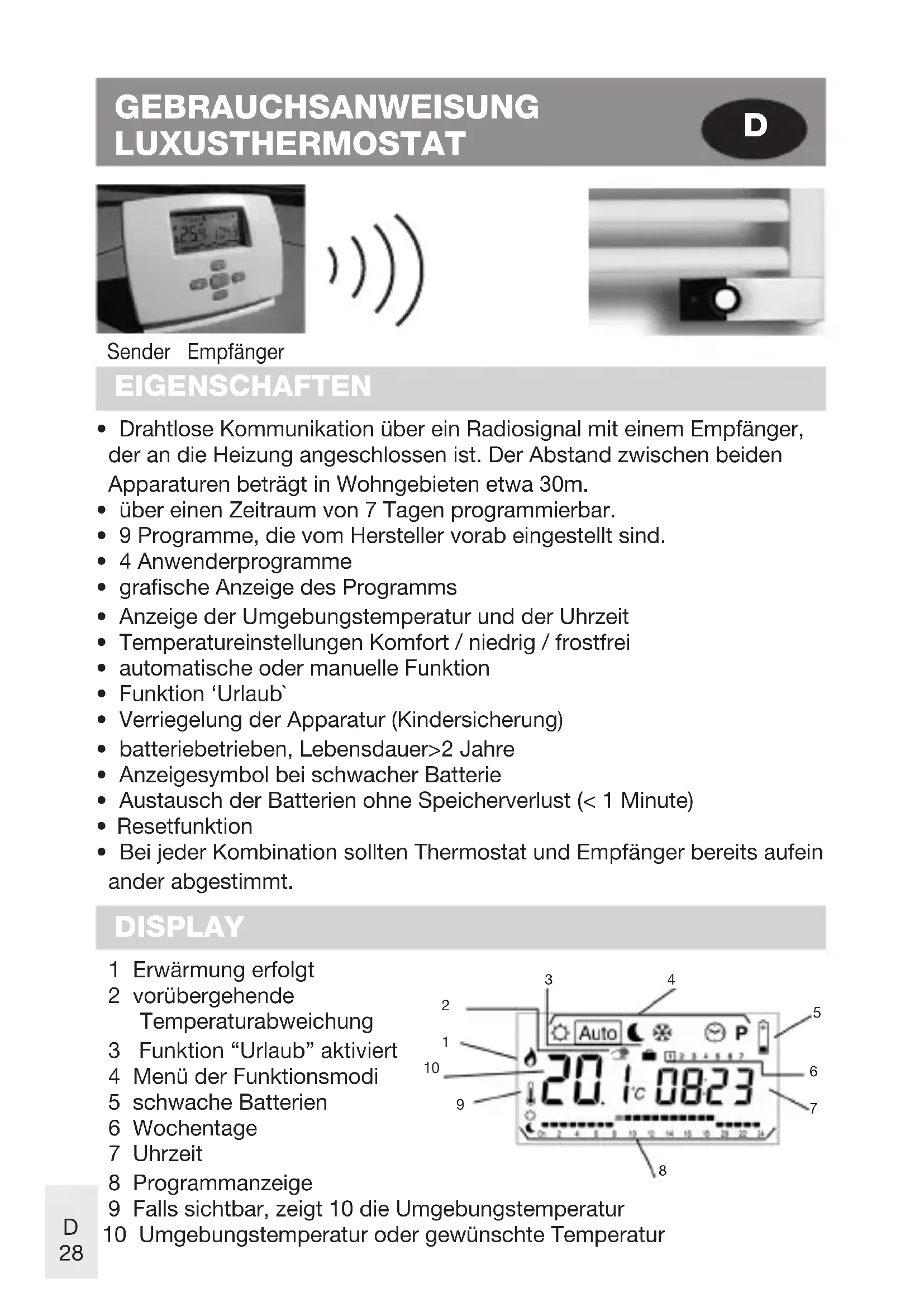

27GEBRAUCHSANWEISUNG LUXUSTHERMOSTAT Sender Empfänger EIGENSCHAFTEN

• Drahtlose Kommunikation über ein Radiosignal mit einem Empfänger, der an die Heizung angeschlossen ist. Der Abstand zwischen beiden Apparaturen beträgt in Wohngebieten etwa 30m.

• über einen Zeitraum von 7 Tagen programmierbar.

• 9 Programme, die vom Hersteller vorab eingestellt sind.

• grafische Anzeige des Programms

• Anzeige der Umgebungstemperatur und der Uhrzeit

• Temperatureinstellungen Komfort / niedrig / frostfrei

• automatische oder manuelle Funktion

• Verriegelung der Apparatur (Kindersicherung)

• batteriebetrieben, Lebensdauer>2 Jahre

• Anzeigesymbol bei schwacher Batterie

• Austausch der Batterien ohne Speicherverlust (< 1 Minute)

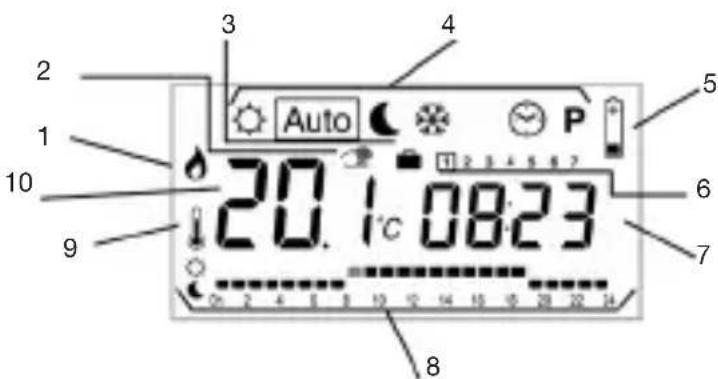

• Bei jeder Kombination sollten Thermostat und Empfänger bereits aufein ander abgestimmt. DISPLAY 1 Erwärmung erfolgt 2 vorübergehende Temperaturabweichung 3 Funktion “Urlaub” aktiviert 4 Menü der Funktionsmodi 5 schwache Batterien 6 Wochentage 7 Uhrzeit 8 Programmanzeige 9 Falls sichtbar, zeigt 10 die Umgebungstemperatur 10 Umgebungstemperatur oder gewünschte Temperatur

8BESCHREIBUNG DER MODI

Verwenden Sie die Tasten um den Modus im Menü der Funktions- modi zu verändern. Der Empfänger muss in allen Modi eingeschaltet sein. Menü “Einstellung der UHR”: Dieses Menü dient dazu, die genaue Einstellung der Uhrzeit vorzunehmen. Ändern Sie mit +/ - die Minuten 08.23 und drücken Sie OK. Ändern Sie mit +/ - die Stunden

08.23 und drücken Sie OK.

Ändern Sie mit +/ - das Datum 08.23 und drücken Sie OK. Funktionsmodus KOMFORTTEMPERATUR: Das System sorgt immer und auf unbestimmte Zeit für eine Komfort- temperatur (bei mehreren Stunden oder Tagen siehe Funktion “Urlaub”). Wenn Sie auf +/- drücken, blinkt die Komforttemperatur und sie kann angepasst werden. Die Umgebungstemperatur

erscheint nach einigen Sekunden wieder. Ihr Luxusthermostat sorgt nun für die gewünschte Komforttemperatur. Funktionsmodus AUTO Der Luxusthermostat führt ein Programm aus, das für den aktuellen Zeitraum entsprechend ausgewählt wurde. Drücken Sie auf +/-, um eine Abweichung der Temperatur bis zum Zeit- punkt des Umschaltens in das Folgeprogramm einzustellen. Das Displaysegment erscheint. Stellen sie mit + / - die gewünschte vorübergehende Temperatur ein. Zum Zeitpunkt des Umschaltens in das Folgeprogramm erlischt das Symbol und das Programm wird unverändert ausgeführt. Funktionsmodus Temperatur NIEDRIGER: Das System ermöglicht es, über einen unbestimmten Zeitraum eine niedrigere Temperatur zu gewährleisten (bei mehreren Stunden oder Tagen siehe Funktion “Urlaub”. Wenn Sie auf +/- drücken, blinkt die Funktion “niedrigere Temperatur” und Sie können sie einstellen

29Nach einigen Sekunden erscheint die Umgebungstemperatur

wieder. Ihr Luxusthermostat sorgt nun für eine niedrigere Temperatur. Funktionsmodus GEFRIERSCHUTZ: Diese Funktion verhindert das Einfrieren der Heizung. Wenn Sie +/- drücken, blinkt die Funktion “Gefrierschutz” und Sie können sie einstellen. Die Umgebungstemperatur

erscheint nach einigen Sekunden wieder. Ihr Luxusthermostat sorgt nun für eine Temperatur oberhalb des Gefrier- punktes.

Menü PROGRAMM: Beim Drücken von +/- beginnt die Programmiernummer zu blinken. Wenn Sie eines der voreingestellten Programme P1 bis P9 wählen und anschließend auf OK drücken, wird dieses Programm im Modus verwendet. Durch Drücken von können Sie die weiteren täglichen Programme einsehen Zeigt das Programm eines Tages an

Ändern Sie nun mit +/- das ProgrammBeschreibung der voreingestellten Programme des Herstellers P1 morgens, abends und am Wochenende P2 morgens, mittags, abends und am Wochenende P3 tagsüber & am Wochenende P4 abends und am Wochenende P5 morgens, abends (Badezimmer) P6 morgens, nachmittags und am Wochenende P7 7 – 19 Uhr (Büro) P8 8 – 19 Uhr, sonnabends (Geschäft) P9 Wochenende (Zweitwohnung) Wenn Sie eines der Anwenderprogramme U1 bis U4 wählen und anschließend auf OK OK drücken, gelangen Sie in den Tageseinstellmodus.

ÄNDERUNG EINES ANWENDERPROGRAMMS

Durch Drücken der Taste + wird eine Temperatur in der Position der Anzeige aktiviert. Durch Drücken der Taste - wird eine Temperatur in der Position der Anzeige aktiviert. Setzen Sie mit die blinkende Anzeige auf den gewünschten Tag und ändern oder verbessern Sie das Programm. Wenn Sie den gewünschten Tag eingestellt haben, drücken Sie auf OK, um in den darauffolgenden Tag zu gelangen. Nach Bestätigung des 7.Tages kehren Sie zum Menü zurück. Dieses Anwenderprogramm wird ordnungsgemäß funktionieren, wenn Sie den Luxusthermostat in den Modus setzen. SPEZIELLE FUNKTIONEN Funktion URLAUB: Mit gelangen Sie in den Modus . Hier wählen Sie mit +/- die An- zahl der Stunden ( H ) (bei weniger als 24 Stunden) und danach in Tagen ( d ). Anschließend wählen Sie den Modus of of . Hier werden das Symbol und die Anzahl der verbleibenden Stunden bzw. Tage angezeigt, bis der Luxusthermostat wieder in den Modus übergeht und im normalen Programm arbeitet. Uhrzeit der Anzeige Tag

31TASTENVERRIEGELUNG Dabei handelt es sich um eine Funktion, bei der eine Änderung der Para- meter vermieden werden kann. Im Modus , , und können Sie die Taste OK gedrückt halten und gleichzeitig die Taste + oder – drücken, um die Tasten zu verriegeln (Loc codE ) oder zu entriegeln (Un Loc). Funktion RESET: Hiermit löschen Sie alle Programme und stellen die Standardparameter (Einstellungen des Herstellers) wieder ein. Gehen Sie zu Modus und drücken Sie 10 Sekunden lang die OK-Taste. Alle Displaysegmente leuchten auf. Dies bedeutet, dass der Speicher gelöscht und der Luxusthermostat wieder mit den Standardparametern gestartet wird. Standard: Temperaturen 21°C 17°C 6°C, Programm U1 jeweils Komfort. Stellen Sie anschließend die Uhrzeit ein und programmieren Sie das Luxusthermostat nach Bedarf neu. Anzeige der Software-Version: Gehen Sie zu Modus und drücken Sie 5 Sekunden lang die OK-Taste. Die Version der installierten Software wird angezeigt.

AUSTAUSCH DER BATTERIEN

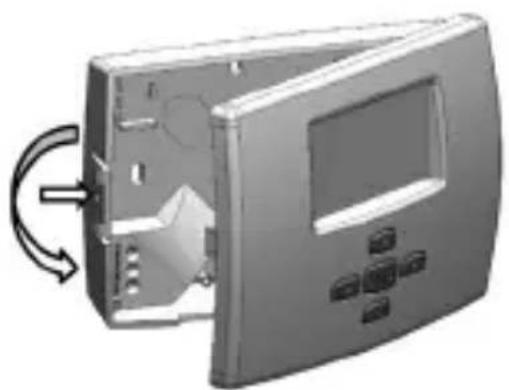

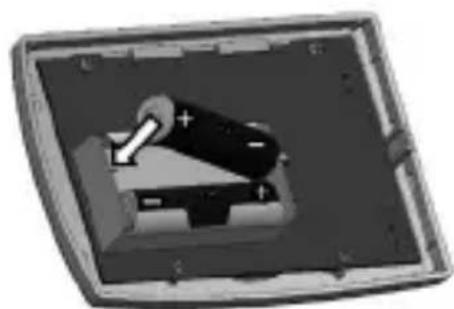

Wenn das Symbol (schwache Batterien) erscheint, müssen die Batterien ausgetauscht werden. Drücken Sie auf die Klemme an der linken Seite und ziehen Sie an der Vorderseite, um sie zu entfernen. Dadurch erhalten Sie Zugang zu den Batterien. Ersetzen Sie die Batterien durch 2 neue Alkalinebatterien vom Typ LR6 AA 1,5V.

32BITTE BEACHTEN: Der Austausch der Batterien sollte innerhalb einer Minute erfolgen. Falls er längere Zeit in Anspruch nimmt, muss der Thermo- stat danach neu programmiert werden, wenn alle Display-segmente beim Einschalten erscheinen. Schließen des Luxusthermostats: Setzen Sie den vorderen Teil des Gehäuses auf die Rückseite. Befestigen Sie die drei Verbindungselemente in den dafür vorgesehenen Löchern. Drücken Sie anschließend gegen die Vorderseite, während Sie sie im Verhältnis zur Rückseite des Gehäuses parallel halten. Drücken Sie auf die Klemme, um das Einklicken zu vereinfachen. TECHNISCHE DATEN Genauigkeit der Temperaturmessung 0,1°C (bzw. 0,2°F) Genauigkeit der gewünschten Temperatur 0,5°C (bzw. 0,5°F) Temperaturbereich Komfort & niedrig : 5°C – 35°C (oder 41°F – 95°F) frostfrei: 0,5°C – 10°C (oder 33°F – 50°F) Regelmodus Zyklus : 60 Minuten Differenz 0,2°C (oder 0,4°F) Elektrische Sicherung Luxusthermostat (Sender) Klasse II - IP30 Empfänger Klasse II - IPX4 Anschluss Empfänger 230VAC – 50Hz Batterien 2x LR6 AA 1,5V Alkalinebatterien im Luxusthermostat Radiofrequenz 433,92 MHz, <10mW. Abstand von etwa 100 m in freier Natur. Abstand von etwa 30 m in Wohnbereichen. Zertifikate CE Normen Genügt EN 300220-3, EN 301489, EN 60335 (ERM, Funkspektrumangelegenheiten und Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke)

33ANWENDUNG DES EMPFÄNGERS

Den Empfänger kann man durch Drehen des Drehschalters aktivieren. LED grün: Die Steuerung steht unter Spannung, aber das Heizelement heizt nicht LED rot: Das Heizelement heizt.

1. Verschiebbares Fenster

2. Drehschalter EIN/AUS

3. Druckschalter Boost

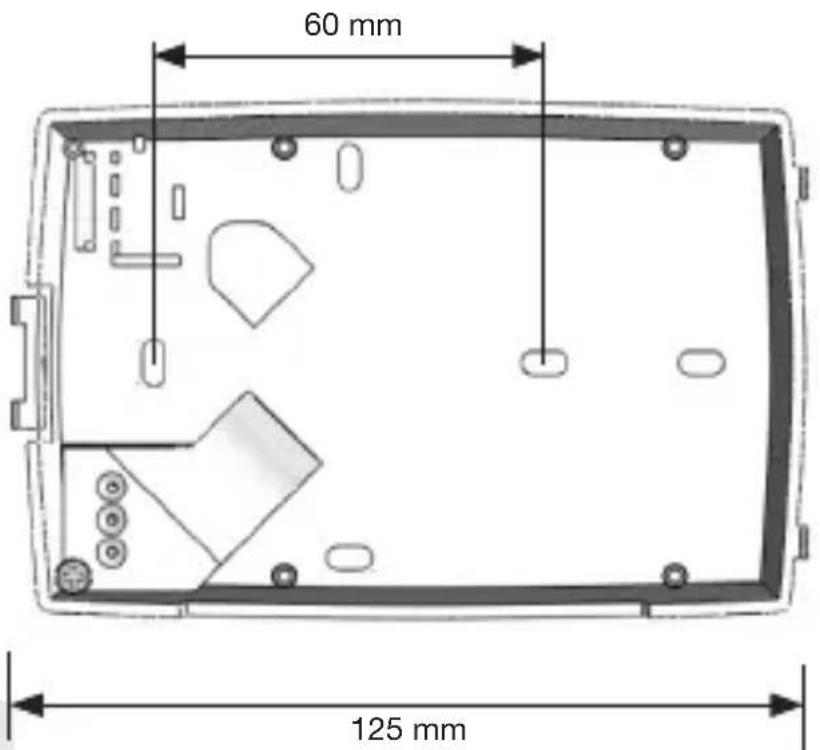

Drucktaste: Durch einmaliges Drücken wird der Empfänger zugeschaltet. Beim zweiten Tastendruck wird der Boostzyklus aktiviert (Dauer: 1 Stunde). Die LED-Anzeige beginnt rot zu blinken. Durch nochmalige Betätigung schalten Sie den Boost-Zyklus wieder aus. Anmerkung: Bei Boost handelt es sich um ein Kommando, bei dem der Radiator über einen Zeitraum von 1 Stunde – mit der Möglichkeit der Unterbrechung – unabhängig von der Raumtemperatur mit maximaler Leistung heizt. Nach 1 Stunde schaltet sich Boost ab und der NG-Regler reguliert die Komforttemperatur. !!! Zur Aktivierung des Boost-Zyklus ist es nicht notwendig, den Thermostat einzuschalten, der Empfänger muss jedoch unter Span- nung stehen!!! MONTAGE 125 mm 60 mm 34 mm 87 mm

!!! Bitte beachten: In jeder Kombination sind Thermostat und Empfän- ger bereits aufeinander abgestimmt!!! Wenn dies nicht der Fall sein sollte, möchten Sie bitte die nachste- henden Schritte durchlaufen. Auch in der Situation, dass mehrere Empfänger von einem Ther- mostaten angesteuert werden, müssen die nachstehenden Schritte durchlaufen werden.

1. Schalten Sie die Steuerung ein, indem Sie den Drehschalter auf

I drehen. Die Kontrollleuchte des Empfängers leuchtet grün.

2. Drücken Sie dann länger, zirka 5 bis 10 Sekunden, auf den Druckknopf

des Empfängers. Das Display des Empfängers blinkt dann in grün. (Der Empfänger wartet auf ein Signal des Senders)

3. Wählen Sie den Modus Auto auf dem Thermostat Luxe.

Drücken Sie dann den Knopf OK zirka 5 Sekunden lagen ein, damit Sie den Konfigurationsmodus des Radios aktivieren. ( ). Das Thermostat Luxe sendet jetzt 4 Mal per Sekunde über ein Radio signal seine Konfigurationsadresse aus.

4. Wenn das Display des Empfängers nicht mehr blinkt, wird der

Empfänger vom Sender angesteuert.

5. Drücken Sie jetzt kurz die Taste OK auf dem Thermostat Luxe, um den

Konfigurationsmodus des Radios zu verlassen. WAS ZU TUN IM FALLE VON PROBLEMEN? Fehler: der Heizkörper wird nicht warm Fehler Lösungsvorschlag Der Thermostat gibt kein Signal ab. Prüfen Sie die Batterien des Ther- mostats. Ersetzen Sie diese wenn erforderlich. Dei LED-Leuchte des Empfän- gers funktioniert nicht. Prüfen Sie die Stromzufuhr des Empfängers.

35Die LED-Leuchte des Emp- fängers wird grün, aber die Kommunikation mit dem Ther- mostaten funktioniert nicht. Gehen Sie die Schritte durch, die beschrieben werden im Abschnitt: Radiokonfiguration mit dem Empfänger. Der Empfänger reagiert auf den Thermostaten (die LED-Leuch- te wechselt von Grün auf Rot). Der Heizkörper wird jedoch nicht warm. Prüfen Sie, ob das Kabel des Empfängers korrekt mit dem elektri- schen Widerstand verbunden ist. Der Druckknopf des Empfän- gers funktioniert nicht. Der komplette Satz muss gewech- selt werden. WICHTIGE HINWEISE Dieses Gerät darf nicht benutzt werden von Personen (auch nicht von Kin- dern) deren physische, sinnliche oder geistige Fähigkeiten eingeschränkt sind, oder von Personen, denen die erforderliche Erfahrung oder Kennt- nisse fehlen, es sei denn, dass sie im Voraus mit Hilfe einer für Ihre Sicher- heit verantwortlichen Person, hinsichtlich der Benutzung des Gerätes eine Ausbildung oder Anweisungen erhielten. Kinder dürfen nicht mit dem Gerät spielen und sollten deshalb beobachtet werden. Das Gerät muss an das Stromnetz angeschlossen werden mit einem Stromunterbrecher, der gemäß der Installationsvorschriften einen komplet- ten Stromausfall in den Festleitungen gewährleistet. Das Zufuhrkabel darf nicht ersetzt werden. Wenn dass Kabel beschädigt ist, muss das Gerät entsorgt werden. ACHTUNG: Um Überhitzung zu vermeiden, darf das Gerät nicht abge- deckt werden. Die Gebrauchsanweisung muss angeben, dass das Gerät nicht direkt unter einen Stromanschlusspunkt gestellt werden darf. Wenn das Gerät in einem Badezimmer steht, dürfen Schalter oder sonsti- ge Bedienungsgeräte nicht von einer Person, die sich im Bad oder in der Dusche befindet, bedient werden können.
