MANUALE UTENTE Luxe VASCO

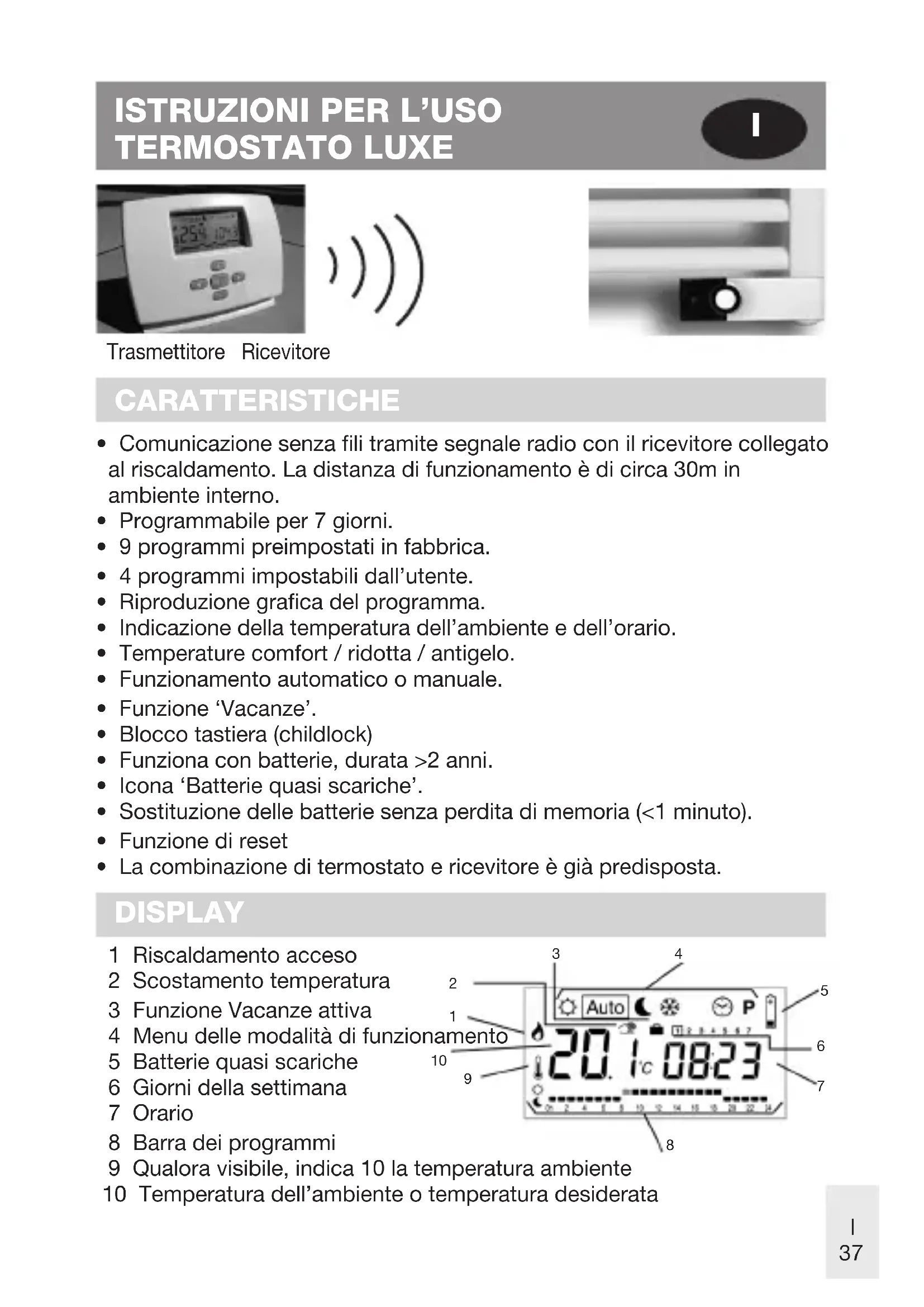

TERMOSTATO LUXE Trasmettitore Ricevitore CARATTERISTICHE

• Comunicazione senza fili tramite segnale radio con il ricevitore collegato al riscaldamento. La distanza di funzionamento è di circa 30m in ambiente interno.

• Programmabile per 7 giorni.

• Riproduzione grafica del programma.

• Funzionamento automatico o manuale.

• Blocco tastiera (childlock)

• Funziona con batterie, durata >2 anni.

• Icona ‘Batterie quasi scariche’.

• Sostituzione delle batterie senza perdita di memoria (<1 minuto).

• La combinazione di termostato e ricevitore è già predisposta. DISPLAY 1 Riscaldamento acceso 2 Scostamento temperatura 3 Funzione Vacanze attiva 4 Menu delle modalità di funzionamento 5 Batterie quasi scariche 6 Giorni della settimana 7 Orario 8 Barra dei programmi 9 Qualora visibile, indica 10 la temperatura ambiente 10 Temperatura dell’ambiente o temperatura desiderata

37DESCRIZIONE DELLE MODALITÀ

Utilizzare i tasti per modificare le modalità di funzionamento nell’ap- posito menu. Per tutte le modalità il ricevitore deve essere acceso. Menu regolazione dell’OROLOGIO Usare questo menu per impostare l’ora giusta sull’orologio. Usare +/ - per modificare i minuti

Usare +/ - per modificare il giorno 08.23 e premere OK. Modalità di funzionamento su tempe¬ratura COMFORT Il sistema garantisce sempre e a tempo indeterminato una temperatura comfort (per alcune ore o giorni cfr. Funzione Vacanze). Premendo +/-, la temperatura comfort lampeggia ed è possibile mo- dificarla. La temperatura dell’ambiente

compare nuovamente dopo alcuni se- condi. Il termostato Luxe garantirà così una temperatura confortevole. Modalità di funzionamento AUTOMATICA Il termostato Luxe esegue il programma selezionato per l’orario attua- le. Premere +/- per impostare uno scostamento della temperatura fino al momento del passaggio al programma successivo. Compare l’icona . Tramite + / - impostare la temperatura provvi- soria desiderata. Al momento del passaggio al programma successivo, l’icona scompare ed il programma viene eseguito senza variazioni. Modalità di funzionamento su temperatura RIDOTTA Il sistema garantisce sempre e a tempo indeterminato una temperatura ridotta ( per alcune ore o giorni cfr. Funzione Vacanze). Premendo +/-, la temperatura ridotta lampeggia ed è possibile modi- ficarla.

compare nuovamente dopo alcuni secondi. Il termostato Luxe garantirà così una temperatura ridotta. Modalità di funzionamento ANTIGELO Previene il congelamento del riscaldamento. Premendo +/-, la temperatura antigelo lampeggia ed è possibile modifi- carla. La temperatura dell’ambiente

compare nuovamente dopo alcuni secondi. Il termostato Luxe garantirà così una temperatura ridotta.

Menu PROGRAMMA : Premere +/- e il numero di di programma comincia a lampeggiare Selezionando uno dei programmi preimpostati da P1 a P9 e premendo OK nel programma sarà utilizzata la modalità . Usare per visualizzare altri giorni del programma Mostra il programma del giorno

Usare i tasti +/- per cambiare il programmaDescrizione dei programmi preimpostati in fabbrica P1 Mattina, sera e weekend P2 Mattina, pomeriggio, sera e weekend P3 Giorno e weekend P4 Sera e weekend P5 Mattina, sera (bagno) P6 Mattina, pomeriggio e weekend P7 7 – 19 (ufficio) P8 8 – 19, sabato (negozio) P9 Weekend (seconda casa) Selezionando un programma impostabile dall’utente, U1 fino a U4 e premendo OK, si passa alla modalità impostazione.

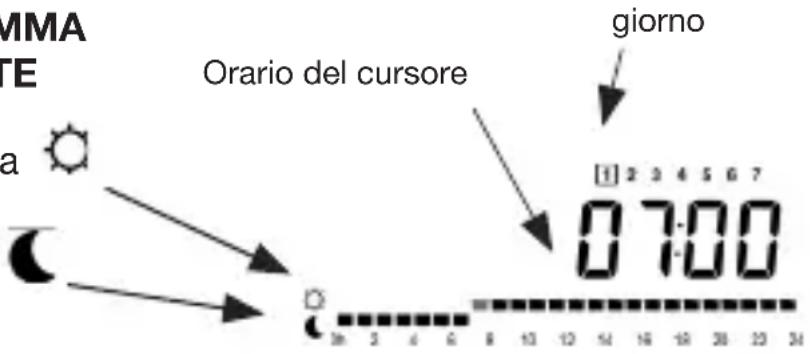

Il tasto + attiva una temperatura alla posizione del cursore Il tasto attiva una temperatura alla posizione del cursore Con i tasti spostare il cursore lampeggiante all’interno del giorno e modificare o migliorare il programma. Terminata l’impostazione desiderata di quel determinato giorno, premere OK per passare al giorno successivo. Confermando il giorno 7, si torna al menu. Da questo momento, impostando il termostato Luxe in modalità funzionerà il programma impostato dall’utente. FUNZIONI SPECIALI Funzione VACANZE Con i tasti andare alla modalità . Premendo +/- selezionare la durata in ore ( H ) ) se inferiore a 24 ore e poi in giorni ( d ). Selezionare poi la modalità o o . Vengono visualizzati l’icona ed il numero di ore / giorni restanti pri- ma che il termostato Luxe torni alla modalità e riprenda il normale programma. Orario del cursore giorno

40BLOCCO TASTIERA Funzione per prevenire la modifica involontaria dei parametri In modalità , , e enere premuto il tasto OK e premere contemporaneamente il tasto + o – per bloccare (Loc codE ) o sbloccare (Un Loc) i tasti. BLOCCO TASTIERA Funzione per prevenire la modifica involontaria dei parametri. Selezionare la modalità e tenere premuto il tasto OK per 10 secondi. Tutti gli elementi del display si accenderanno, ad indicare che la memoria viene cancellata e che il termostato Luxe viene riavviato con i parametri standard. Standard: temperature 21°C 17°C 6°C, Programma U1 tutti comfort. Regolare poi l’ora e riprogrammare il termostato in base alle proprie esigenze. Visualizzazione della versione del software: Selezionare la modalità e tenere premuto il tasto OK per 5 secondi. Viene visualizzata la versione del software installato.

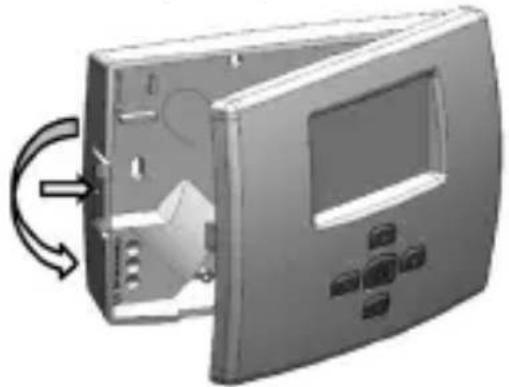

SOSTITUZIONE DELLE BATTERIE

Se compare l’icona Batterie quasi scariche è necessario sostituire le batterie. Premere la linguetta sul lato sinistro e tirare verso l’esterno la parte anteriore per aprirla. Si ha così accesso alle batterie. Sostituire le batterie con 2 batterie alcaline nuove tipo LR6 AA da 1,5V.

41ATTENZIONE: il tempo disponibile per la sostituzio- ne delle batterie è di 1 minuto. Se il tempo trascorso è maggiore, sarà necessario riprogrammare il termostato se al momento dell’ac- censione sul display compaiono tutte le icone. Per chiudere il termostato Luxe, collocare la parte anteriore del telaio esterno avanti alla parte posteriore. Infilare i tre elementi di giunzione negli appositi fori e premere poi la parte anteriore del telaio tenendola in parallelo rispetto alla parte posteriore. Premere leggermente sulla clip per facilitarne l’incastro. CARATTERISTICHE TECNICHE Precisione della misu- razione della temperatura 0,1°C (o 0,2°F) Precisione della temperatura desiderata 0,5°C (o 0,5°F) Range di temperatura comfort & ridotta : 5°C – 35°C (o 41°F – 95°F) antigelo: 0,5°C – 10°C (o 33°F – 50°F) Caratteristiche di regolazione Ciclo : 60 minuti Differenziale 0,2°C (o 0,4°F) Protezione elettrica Termostato Luxe (trasmettitore) Classe II - IP30 Ricevitore Classe II - IPX4 Collegamento Ricevitore 230VAC – 50Hz Batterie 2 batterie alcaline tipo LR6 AA da 1,5V nel termostato Luxe Frequenza radio 433,92 MHz, <10mW. Distanza di circa 100 metri in campo libero. Distanza di circa 30 metri in zona abitata. Omologazioni CE Norme Conforme alle norme EN 300220-3, EN 301489, EN 60335 (EMC, norme riguardanti le radiofrequenze e la sicurezza degli elettrodomestici)

Il ricevitore può essere azionato ruotando il selettore. Led verde: il dispositivo di regolazione è sotto tensione, ma l’elemento di riscaldamento non riscalda Led rosso: l’elemento di riscaldamento sta riscaldando.

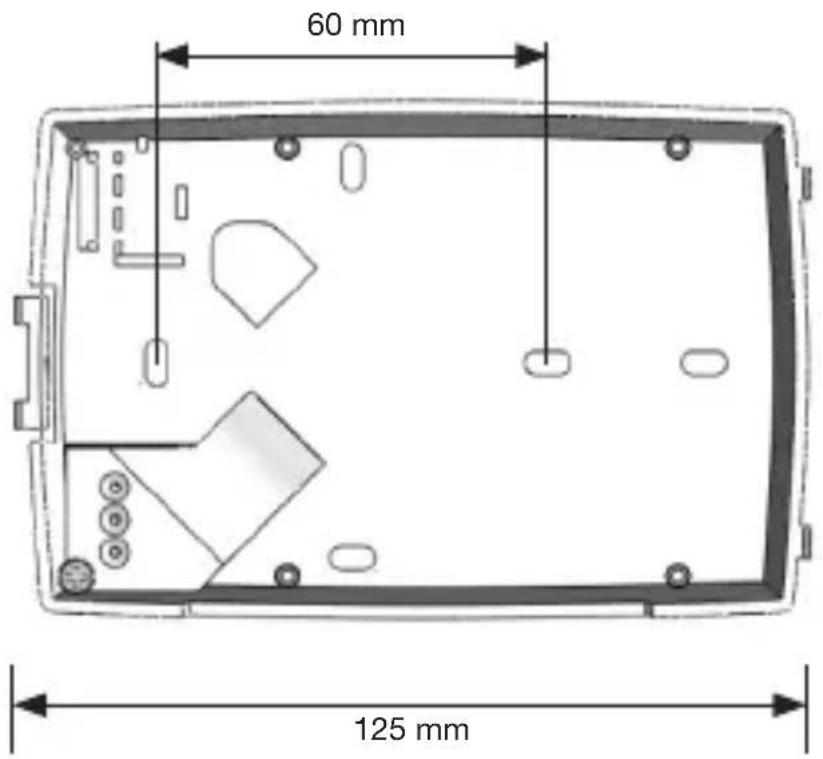

Pulsante: Premendolo una volta il ricevitore si accende. Premendolo una seconda volta si attiva il ciclo Boost (durata: 1 ore). Il Led rosso lampeggia. Premendolo nuovamente si spegne il ciclo Boost. Nota: Boost è un comando che fa scaldare il radiatore alla massima potenza per un periodo di 1 ore – con possibilità di interruzione – indipendentemente dalla temperatura dell’ambiente. Trascorse 1 ore, il ciclo Boost si spegne ed il termostato passa alla temperatura comfort. !!! Per attivare il ciclo Boost non è necessario accendere il termostato, ma il ricevitore deve essere sotto tensione!!! MONTAGGIO 125 mm 60 mm 34 mm 87 mm

!!! Attenzione: la combinazione di termostato e ricevitore è già predisposta!!! Nel caso cio’ non risulti, seguire la procedura seguente. Anche in situazioni in cui diversi ricevitori sono collegati allo stesso termostato, devono essere seguite la seguenti procedure.

1. Mettere il dispositivo di regolazione sotto tensione, impostando il

selettore su I. La lampadina spia del ricevitore diventa verde.

2. In seguito tenere premuto il pulsante del ricevitore per 5 – 10 secondi.

L’indicatore luminoso lampeggia in verde (Ricevitore in attesa del segnale del trasmettitore).

3. Selezionare la funzione Auto sul Luxe termostato.

Successivamente tenere premuto il tasto OK per 5 secondi. In tal modo si entra nella modalità di configurazione radio ( ). Adesso il Luxe termostato invia ogni 4 secondi il proprio indirizzo di configurazione tramite segnale radio ,

4. Quando l’indicatore luminoso smette di lampeggiare, il trasmettitore

guida il ricevitore.

5. Premere brevemente il tasto OK sul Luxe termostato per uscire dalla

configurazione radio. COSA FARE IN CASO DI PROBLEMI? Errore : il radiatore non si riscalda: Errore come risolverlo Il termostato non da nessun segnale Controllare le batterie del termos- tato, se necessario sostituirle. Il quadro del ricevitore non funziona Controllare l’alimentazione elettrica Il quadro del ricevitore diventa verde. ma non comunica con il termostato Seguire le istruzioni del capitolo: configurazione con il ricevitore

44Il ricevitore reagisce al termostato (quadro cambia da verde a rosso) Il radiatore non riscalda Controllare se il cavo di alimentazi- one é collegato correttamente con la resistenza. Il pulsante del ricevitore non funziona. Il kit completo deve essere sostituito AVVERTIMENTI IMPORTANTI L’apparecchio non puo’ essere usato da persone con limitate capacità fisiche, mentali o psichiche ( né da bambini) né da persone senza la dovuta esperienza o conoscenza, eccetto nei casi in cui gli stessi hanno ricevuto le dovute istruzioni da persone respon- sabili della loro sicurezza. E’ necessario vigilare attentamente per evitare che bambini giochino con tale apparecchio. L’apparecchio deve essere collegato con la corrente elettrica per mezzo di un interruttore di corrente differenziale che provvede all’interruzzione completa della corrente conformemente alle istruzioni per l’installazione allegate. Il cavo di collegamento non puo’ esssere sostituito. In caso di rotture al cavo lo stesso apparecchio non potrrà essere più adoperato. ( da buttare) ATTENZIONE !! Onde evitare surriscaldamento evitare di coprire l’apparecchio. Le istruzioni devono riportare che l’apparecchio non deve essere installato sotto una spina della corrente. Nel caso di insatallazione in una sala da bagno evitare che sia l’interruttore che altri organi di comando non potranno essere raggiunti da persone che si trovano nella vasca da bagno o sotto la doccia.
