MODE D'EMPLOI Ovation FD105WW Chauvet

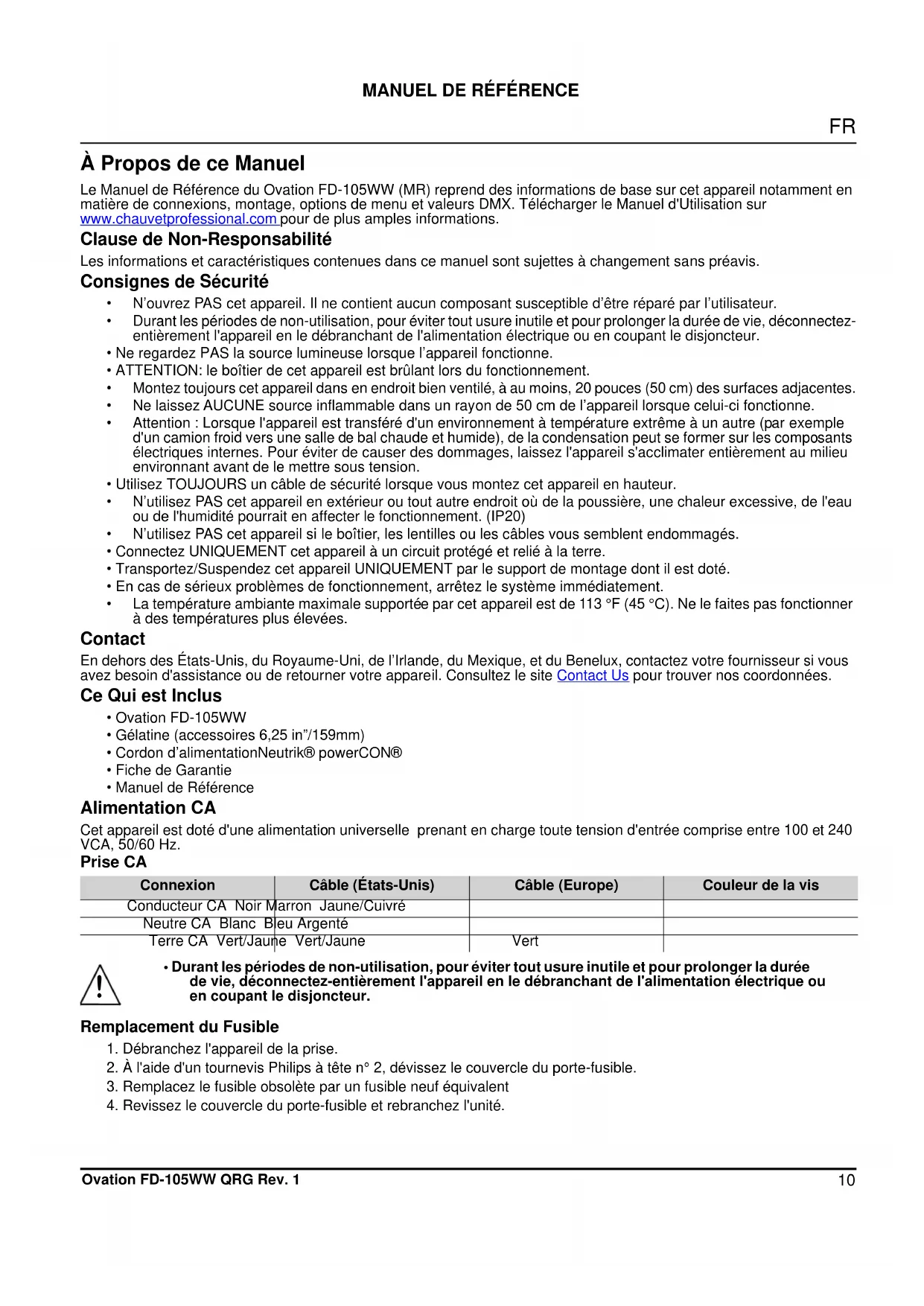

À Propos de ce Manuel
Le Manuel de Référence du Ovation FD-105WW (MR) reprend des informations de base sur cet apparéil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessionaI.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques continues dans ce manuel sont sujettes à changement sans préavis.
Consignes de Sécurité
N'ouvre PAS cet apparéil. Il ne contientaucun composant susceptibled'être répáré par l'utilisateur.
Durant les périodes de non-utilisation, pour eviter tout usure inutil et pour prolonger la durée de vie, déconnectez-entiement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
Montez tous cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
Attention : Lorsque l'appareil est transfere d'un environnement a tempereature extreme a un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants electriques internes. Pour eviter de cause des dommages, laissez l'appareil s'acclimat entierement au milieu environnant avant de le metre sous tension.
- Utilisez TOUJOURS un cable de sécurité lorsque vous montez cet apparéil en hauteur.
N'tilisez PAS cet appeareil en extérieur ou tout autre endroit ou de la poussiere, une chaleur excessive, de I'eau ou de I'humidite pourrait en afferter le fonctionnement. (IP20)
N'tilisez PAS cet appeareil si le boitier, les lentilles ou les cables vous semblent endommagés.
- Connectez UNIQUEMENT cet apparéil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet apparéil UNIQUÉMENT par le support de montage dont il est dôté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiente maximale supportée par cet apparéil est de 113^ ( 45^ ). Ne le faites pas fonctionner à des températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avrez besoin d'assistance ou de returner votre apparéil. Consultez le site Contact Us pour partager nos coordonnées.
Ce Qui est Inclus
Ovation FD-105WW
Gelatine (accessoires 6,25 in/159mm)
Cordon d'alimentationNeutrik® powerCON®
Fiche de Garantie
- Manuel de Référence
Alimentation CA
Cet appeareil est doté d'une alimentation universelle prnant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune | Vert |
- Durant les périodes de non-utilisation, pour éviter tout usure inutilie et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du Fusible
- Débranche l'appareil de la prise.
- À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
- Remplacez le fusible obsolete par un fusible neuf équivalent
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le Ovation FD-105WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessionai.com.
Connexion DMX
Le Ovation FD-105WW utilise une connexion de données DMX standard pour ses personnalités DMX: UNO: 1Ch, DOS: 2Ch, or STD.P: 3Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
Connexion Maitre/ Esclave
Le Ovation FD-105WW utilise une connexion de données DMX pour son mode Maitre/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maitre/Esclave.
RDM (Gestion des péripériques à distance)
Le protocole RDM (gestion des periphréiques à distance) est un standard pour la communication bidirectionnelle des apparéils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation FD-105WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessionaI.com pour plus de détails.
Commande de Gradateur
Le Ovation FD-105WW peut être branché et contrôle à l'aide d'un variateur normal. Dans ce mode, le produit réagit exactement comme un produit à incandescence; Toutefois, la commande de zoom motorisé sur le panneau de contrôle doit assez de puissance du variateur à faire fonctionner le moteur. Consultez le manuel de l'utiliser pour configurer le fonctionnement de gradateur.
Installation
Avant de monter cet apparéil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvre notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

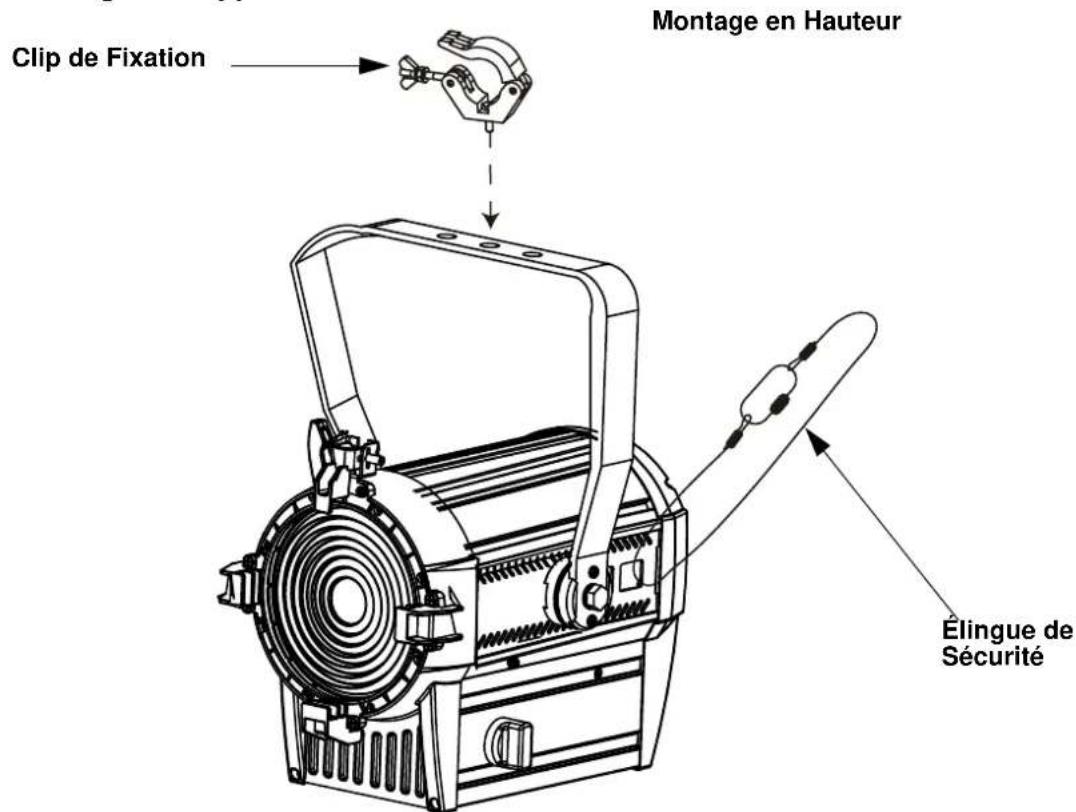

Scheme de Montage de l'Appareil
Description du Tableau de Commandes
| Bouton Fonction | |
| <Menu> Permet la sortie du menu ou de la fonction en cours | |
| <ENTER> | Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée |
| <UP> | Permet de parcourir les listedes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques |
| <DOWN> | Permet de parcourir les listedes ou les menus vers le bas, dans une fonction permet de diminuier les valeurs numériques |
Code d'accès
Une fois affiché, saisissez le code d'accès suivant comme suit:
Ce code ne peut pas être modifié et doit être saisi sur demande.
Tableu de Menu
| NiveauPrincipal | Niveau de Programmation Description | ||
| STATIC DIMMER 000-100 Commande locale du rendu | |||
| RUN MODE | DMX Définit le mode de DMX | ||
| SLAVE Définit le mode de maître / esclave | |||
| DMMR | Définit le mode de gradateur, qui désactive la saisie des données | ||
| SENS | Choisit automatiquement entre DMMR et DMX | ||
| ADRESS 000-509 Définit l'adresse de départ | |||
| SETTING | KEY | ON | Définit le verrouillage clavier (mode de code d'accès) |
| OFF | |||
| DIMMER | OFF Pas de gradateur | ||
| DIM1 | Vitesse de gradation de lent (DIM4) à rapide (DIM1) | ||
| DIM2 | |||
| DIM3 | |||
| DIM4 | |||
| CURVE | OFF Pas de gradateur | ||
| CURVE1 | Courbes de gradation de grandes (CURVE3) à petites (CURVE1) | ||
| CURVE2 | |||
| CURVE3 | |||
| PERFORM | LIVE | Équilibre le refroidissement des LED entre le niveau de puissance de rendu et l'utilisation des ventilateurs | |
| STUDIO | Maintient le refroidissement des LED en limitant le niveau de puissance de rendu | ||
| SLOCK | ON | SETTING verrouillage de l'accès au niveau principal | |
| OFF | |||
| PERSONALITY | UNO | Sélectionne la personnalité DMXDOS | |
| STD.P | |||
| DMX ERROR | SAVE | En cas de perte de commande DMX, la dernière commande se mainendra | |
| BACK | Met l'unité en noir général en cas de perte de DMX | ||
| RESET Pass code: | Réinitialise l'unité aux paramétres d'usine par défaut | ||
| MODE SETTING | SELF | Aucune donnée DMX n'est envoyée en fonctionnement autonome | |
| MASTER | Envoi de données DMX à d'autres Ovation FD-105WW en fonctionnement autonome | ||
| PWM | 600Hz | Permet de sélectionner la fréquence de sortie MLI | |
| 1200Hz | |||
| 2000Hz | |||
| 2400Hz | |||
| 6000Hz | |||
| 18KHz | |||
| 25KHz | |||
| INFO | VERSION V_Numéro de version du logiciel | ||
| RDM | UID | Code d'identification unique | |
| LABEL | Modèle du produit | ||
Valeurs DMX
5 Ch
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 Gradateur 000 | \Leftrightarrow 255 0-1 | 100% | |
| 2 Gradateur fin 000 | \Leftrightarrow 255 0-1 | 100% | |
| 3 Stroboscope | 000\Leftrightarrow 009 Pas de fonction | ||
| 010\Leftrightarrow 099 Stroboscope (de lent à rapide) | |||
| 100\Leftrightarrow 109 Pas de fonction | |||
| 110\Leftrightarrow 179 Effet d'éclairage | |||
| 180\Leftrightarrow 189 Pas de fonction | |||
| 190\Leftrightarrow 255 Stroboscope aléatoire | |||
2 Ch
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur | 000 ⇔ 255 0-1 | 100% |
| 2 | Gradateur fin | 000 ⇔ 255 0-1 | 100% |
1 Ch
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur | 000 ⇔ 255 0-1 | 100% |
