Producttype	Professionele LED-projector
Merk	Chauvet
Model	Ovation FD-105WW
Lichtbron	Warmwitte LED (WW)
Kleurtemperatuur	Warm wit (niet exact gespecificeerd)
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Verbruik	Niet gespecificeerd
DMX-besturing	Persoonlijkheden: 1 kanaal (UNO), 2 kanalen (DOS), 3 kanalen (STD.P)
Ondersteunde protocollen	DMX512, RDM (beheer op afstand)
Dimmodus	Standaard dimmer, instelbare dimcurves (CURVE1-3), dimsnelheid (DIM1-4)
Stroboscoop	Ja, met willekeurige effecten
PWM-frequentie	Instelbaar: 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 6000 Hz, 18 kHz, 25 kHz
Master/slave-modus	Ja, via DMX-verbinding
Beschermingsgraad	IP20 (alleen binnen)
Maximale omgevingstemperatuur	45 °C
Minimale afstand tot oppervlakken	50 cm (20 inch)
Montage	Montagebeugel inbegrepen; gebruik veiligheidskabel op hoogte
Inhoud van de doos	Projector, gelatine (6,25 in/159 mm), voedingskabel Neutrik powerCON, garantiekaart, referentiehandleiding
Onderhoud	Reinigen met een zachte, droge doek; vermijd vocht
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de klantenservice

Veelgestelde vragen - Ovation FD105WW Chauvet

Welk type DMX-besturing ondersteunt de Ovation FD-105WW?

De Ovation FD-105WW ondersteunt de DMX-persoonlijkheden UNO (1 kanaal), DOS (2 kanalen) en STD.P (3 kanalen). Het is ook compatibel met het RDM-protocol voor beheer op afstand.

Hoe stel ik de dimsnelheid in?

In het menu SETTING > DIMMER kiest u uit de opties DIM1 (snel) tot DIM4 (langzaam). U kunt ook een dimcurve selecteren via CURVE1 (zwak) tot CURVE3 (sterk).

Kan ik het apparaat buitenshuis gebruiken?

Nee, de beschermingsgraad is IP20, wat betekent dat het alleen is ontworpen voor gebruik binnenshuis, beschermd tegen stof, water en overmatig vocht.

Hoe vervang ik de zekering?

Koppel het apparaat los, draai het deksel van de zekeringhouder los met een Philips schroevendraaier nr. 2, vervang de zekering door een gelijkwaardig model en draai het deksel weer vast.

Wat te doen als het apparaat niet meer reageert?

U kunt een reset naar fabrieksinstellingen uitvoeren in het menu SETTING > RESET (toegangscode vereist). Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe configureer ik de master/slave-modus?

Sluit de apparaten in serie aan via DMX. Stel op de master-eenheid RUN MODE in op MASTER; selecteer op de slaves SLAVE. Raadpleeg de gebruikershandleiding voor meer details.

Wat is de aanbevolen PWM-frequentie?

U kunt kiezen uit verschillende frequenties (600 Hz tot 25 kHz). Om flikkering in video te voorkomen, wordt vaak een hoge frequentie zoals 25 kHz aanbevolen.

Kan ik een gewone dimmer gebruiken?

Ja, het apparaat kan worden aangesloten op een standaard dimmer. In deze modus gedraagt het zich als een gloeilamp. Zorg er echter voor dat de dimmer voldoende vermogen levert voor de zoommotor indien gebruikt.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek om de behuizing en lenzen af te vegen. Gebruik geen chemische of schurende producten. Koppel het apparaat altijd los voor reiniging.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding is beschikbaar om te downloaden op de website www.chauvetprofessional.com. U kunt ook de QR-code scannen of contact opnemen met de klantenservice.

GEBRUIKSAANWIJZING Ovation FD105WW Chauvet

Over deze handleiding

De Ovation FD-105WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen onderdelen die onderhouden moeten worden.
• Om onnodige slijtage te elimineren en de levensduur te verlengen, moet u het product gedurende perioden dat het niet wordt gebruikt, van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet worden wanneer het in bedrijf is. Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact. LET OP: Bij het verplaatsen van het product uit extreme omgevingen (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden, moet u het product volledig laten acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote hitte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit aan.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45°C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us voor contactinformatie.

Wat is inbegrepen

Ovation FD-105WW Gelframe (6,25 in/159 mm accessoires) - Neutrik® powerCON® stroomsnoer - Garantiekaart - Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50/60 Hz.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringhouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang deze door een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

• Om onnodige slijtage te elimineren en de levensduur te verlengen, moet u het product gedurende perioden waarin het niet wordt gebruikt, van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Ovation FD-105WW kan met een DMX-controller werken met een normale DMX-serieverbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation FD-105WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: UNO: 1, DOS: 2, of STD.P: 3. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation FD-105WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation FD-105WW ondersteunt het RDM-protocol dat feedback toelaat bij de bewaking van wijzigingen aan de menu-opties. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Dimmer-bediening

De Ovation FD-105WW kan worden aangesloten op en bediend door een normale dimmer. In deze modus reageert het product precies zoals een lampproduct; de gemotoriseerde zoombediening op het bedieningspaneel heeft echter voldoende stroom van de dimmer nodig om te werken. Zie de gebruikershandleiding om te configureren voor dimmer/zoom-werking.

Montage

Lees alvorens dit product te monteren alle veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

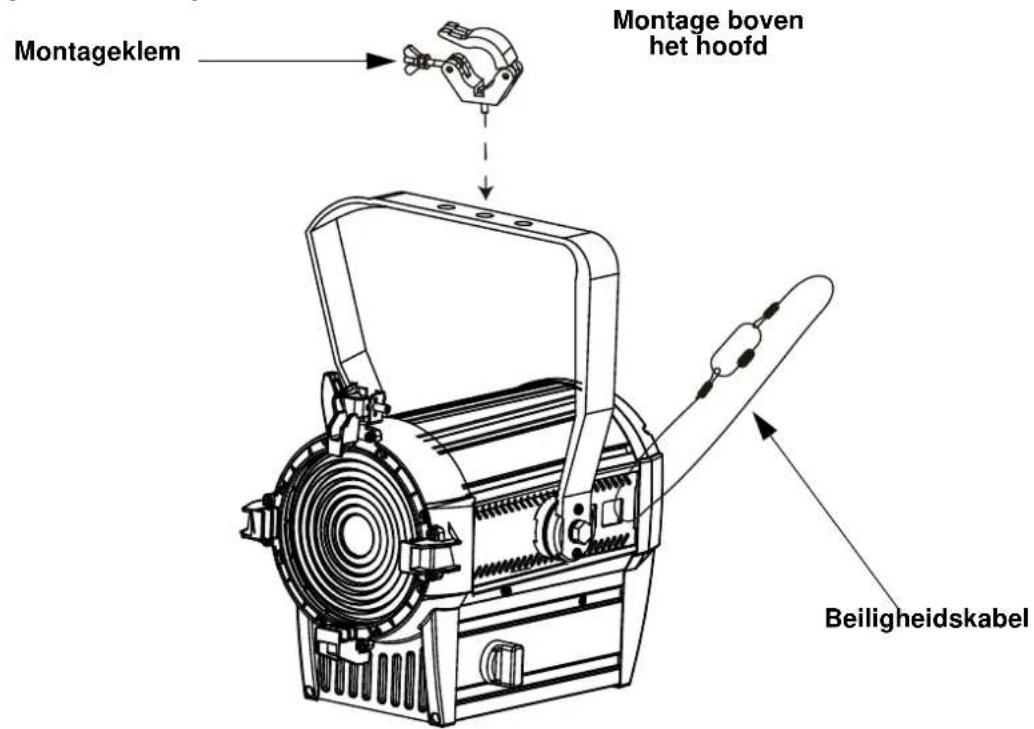

Montagediagram van het product

Beschrijving bedieningspaneel

Toets Functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

Deze toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap DMX-waarden

Hoofdniveau Programmerniveauaus Beschrijving
STATIC DIMMER 000-100 Lokale bediening van de uitgang
RUN MODE	DMX Stelt de DMX-regelingsmodus in
	SLAVE Stelt de modus in waar master/slave
	DMMR		Sets the mode to dimmer control, which turns off data input
	SENS		Kiest automatisch:tussen DMMR en DMX
ADRESS 000-509 Stelt het startadres in
SETTING	KEY	ON	Stelt het vergrendelingsslot in (wachtwoordmodus)
		OFF
	DIMMER	OFF Geen dimmer
		DIM1	Langzame (DIM4)aar snelle (DIM1) dimmersnelheden
		DIM2
		DIM3
		DIM4
	CURVE	OFF Geen dimmer
		CURVE1	Langzame (CURVE3)aar snelle (CURVE1) dimmersnelheden
		CURVE2
		CURVE3
	PERFORM	LIVE	Balanceert LED-koeling met ventilators en niveau van het uitgangsvermogen
		STUDIO	Zorgt voor LED-koeling door het niveau van het uitgangsvermogen te begrenzen
	SLOCK	ON	SETTING toegangsvergrendeling tot het menuniveau
		OFF
	PERSONALITY	UNO	Selecteert de DMX-personlijkheidDOS
		STD.P
	DMX ERROR	SAVE	Gaat verder met de LASTe opdracht na verlies van DMX-regeling
		BLACK	Verduistert de armatuur na verlies van DMX
	RESET Pass code:		Reset armatuur maar standard fabriekswaarden
	MODE SETTING	SELF	Er worden geen DMX-gegevens verzonden in losstaande werkung
		MASTER	Stuurt DMX-gegevensaar andere Ovation FD-205WW-producten tijdens losstaande werkung
	PWM	600Hz	Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18KHz
		25KHz
INFO	VERSION V_S Softwareversienummer
	RDM	UID _ Unieke identificatiecode
		LABEL _ Productmodel

Kanaal	Functie	Waarde	Percentage/installing
1 Dimmer 000		\Leftrightarrow 255 0-100%
2 Fijne Dimmer 000		\Leftrightarrow 010 0-100%
3 Stroboscoop	Stroboscoop	000\Leftrightarrow 009 Geen functie
		010\Leftrightarrow 099 Stroboscoop (langzaam tot snel)
		100\Leftrightarrow 109 Geen functie
		110\Leftrightarrow 179 Verlichtingseffect
		180\Leftrightarrow 189 Geen functie
		190\Leftrightarrow 255 Willekeurige stroboscoop

DOS

Kanaal	Functie	Waarde	Percentage/installing
1 Dimmer	000	\Leftrightarrow 255 0-1	100%
2 Fijne Dimmer	000	\Leftrightarrow 255 0-1	100%

UNO

Kanaal	Functie	Waarde	Percentage/installelling
1 Dimmer	000	\Leftrightarrow 255 0-100%
