Tipo de producto	Proyector LED profesional
Marca	Chauvet
Modelo	Ovation FD-105WW
Fuente de luz	LED blanca cálida (WW)
Temperatura de color	Blanco cálido (no especificado precisamente)
Alimentación	100-240 VCA, 50/60 Hz (alimentación universal)
Consumo	No especificado
Control DMX	Personalidades: 1 canal (UNO), 2 canales (DOS), 3 canales (STD.P)
Protocolos compatibles	DMX512, RDM (gestión remota)
Modo atenuación	Atenuador estándar, curvas de atenuación ajustables (CURVE1-3), velocidad de atenuación (DIM1-4)
Estroboscopio	Sí, con efectos aleatorios
Frecuencia PWM	Ajustable: 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 6000 Hz, 18 kHz, 25 kHz
Modo maestro/esclavo	Sí, mediante conexión DMX
Índice de protección	IP20 (interior solamente)
Temperatura ambiente máxima	45 °C
Distancia mínima de superficies	50 cm (20 pulgadas)
Montaje	Soporte de montaje incluido; usar cable de seguridad en altura
Contenido de la caja	Proyector, gelatina (6,25 in/159 mm), cable de alimentación Neutrik powerCON, tarjeta de garantía, manual de referencia
Mantenimiento	Limpiar con un paño suave y seco; evitar la humedad
Reparabilidad	Ningún componente reparable por el usuario; contactar al servicio técnico

Preguntas frecuentes - Ovation FD105WW Chauvet

¿Qué tipo de control DMX soporta el Ovation FD-105WW?

El Ovation FD-105WW soporta las personalidades DMX UNO (1 canal), DOS (2 canales) y STD.P (3 canales). También es compatible con el protocolo RDM para la gestión remota.

¿Cómo ajustar la velocidad de atenuación?

En el menú SETTING > DIMMER, elija entre las opciones DIM1 (rápido) a DIM4 (lento). También puede seleccionar una curva de atenuación mediante CURVE1 (débil) a CURVE3 (fuerte).

¿Puedo usar el equipo en exteriores?

No, el índice de protección es IP20, lo que significa que está diseñado solo para uso en interiores, protegido del polvo, agua y humedad excesiva.

¿Cómo reemplazar el fusible?

Desconecte el equipo, desatornille la tapa del portafusibles con un destornillador Philips n°2, reemplace el fusible por un modelo equivalente, luego vuelva a atornillar la tapa.

¿Qué hacer si el equipo no responde?

Puede realizar un restablecimiento a los ajustes de fábrica en el menú SETTING > RESET (código de acceso requerido). Si el problema persiste, comuníquese con el soporte técnico.

¿Cómo configurar el modo maestro/esclavo?

Conecte los equipos en serie mediante DMX. En la unidad maestra, configure RUN MODE en MASTER; en los esclavos, seleccione SLAVE. Consulte el manual de usuario para más detalles.

¿Cuál es la frecuencia PWM recomendada?

Puede elegir entre varias frecuencias (600 Hz a 25 kHz). Para evitar el parpadeo en video, a menudo se recomienda una frecuencia alta como 25 kHz.

¿Puedo usar un atenuador clásico?

Sí, el equipo se puede conectar a un atenuador estándar. En este modo, se comporta como una lámpara incandescente. Sin embargo, asegúrese de que el atenuador proporcione suficiente potencia para el motor de zoom si se utiliza.

¿Cómo limpiar el equipo?

Use un paño suave y seco para limpiar la carcasa y las lentes. No use productos químicos ni abrasivos. Desconecte siempre el equipo antes de limpiarlo.

¿Dónde encontrar el manual de usuario completo?

El manual completo está disponible para descargar en el sitio www.chauvetprofessional.com. También puede escanear el código QR o contactar al servicio al cliente.

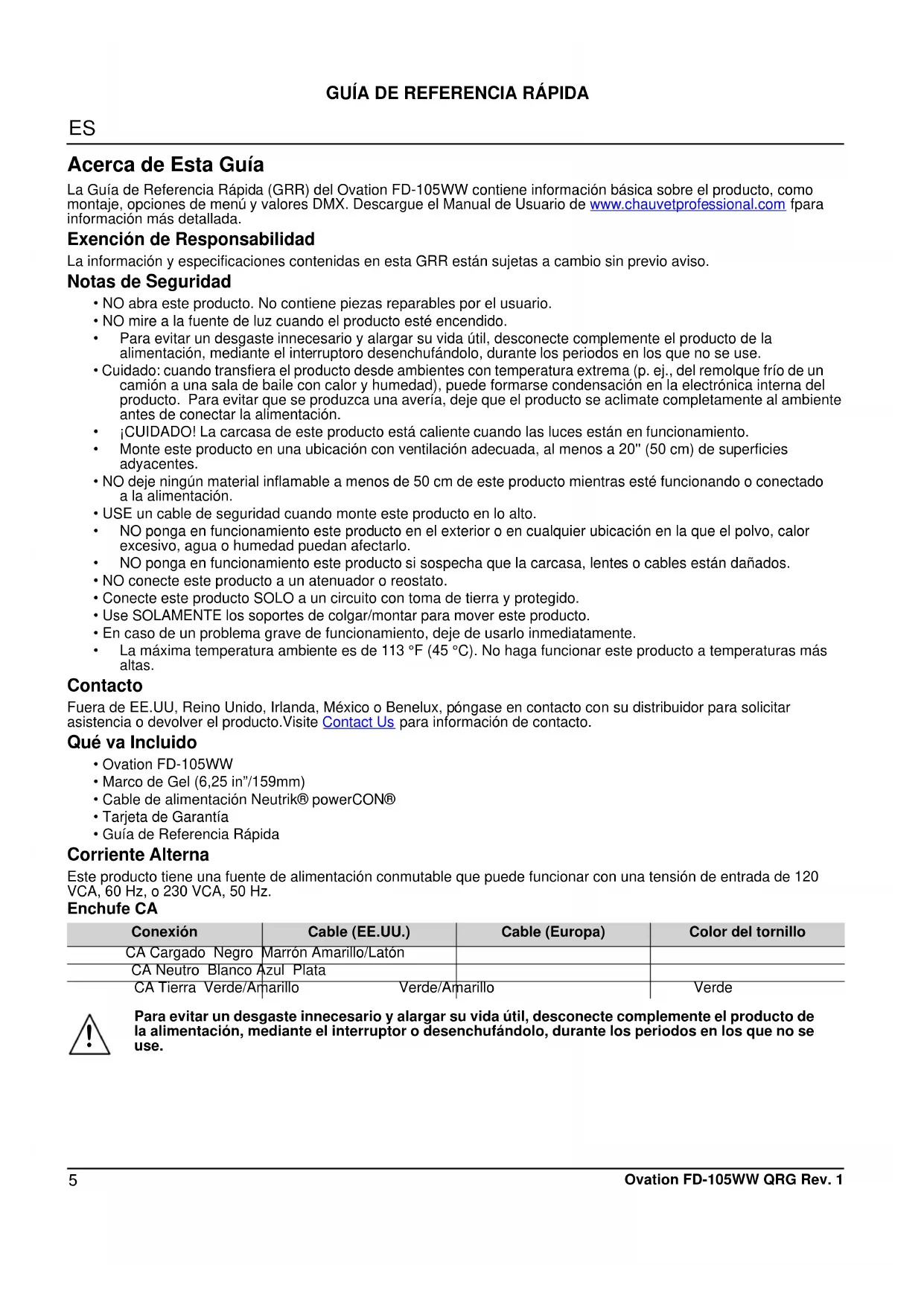

MANUAL DE USUARIO Ovation FD105WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation FD-105WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual del Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación. ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento. Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto cuando esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto. NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reóstato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La temperatura ambiente máxima es de 113°F ( 45°C ). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va incluido

Ovation FD-105WW - Marco de Gel (6,25 in / 159 mm) - Cable de alimentación Neutrik® powerCON® - Tarjeta de Garantía - Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación conmutable que puede funcionar con una tensión de entrada de 120 VCA, 60 Hz, o 230 VCA, 50 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N.º 2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation FD-105WW se configura con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation FD-105WW utiliza una conexión de datos DMX normal para sus personalidades: UNO: 1Ch, DOS: 2Ch, o STD.P: 3Ch. Vea el Manual de Usuario para conectar y configurar el direccionamiento DMX.

Conexión Maestro/Esclavo

El Ovation FD-105WW utiliza una conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar el funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation FD-105WW admite el protocolo RDM, que posibilita información para supervisar y cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Control del Atenuador

El Ovation FD-105WW puede ser enchufado y controlado mediante un regulador de intensidad regular. En este modo, el producto reacciona exactamente como un producto incandescente; sin embargo, el control del zoom motorizado en el panel de control necesita suficiente energía desde el dimmer para arrancar el motor. Consulte el Manual de usuario para configurar el funcionamiento para control del atenuador.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestras abrazaderas de montaje Chauvet, visite http://trusst.com/productcategory/truss-clamps/

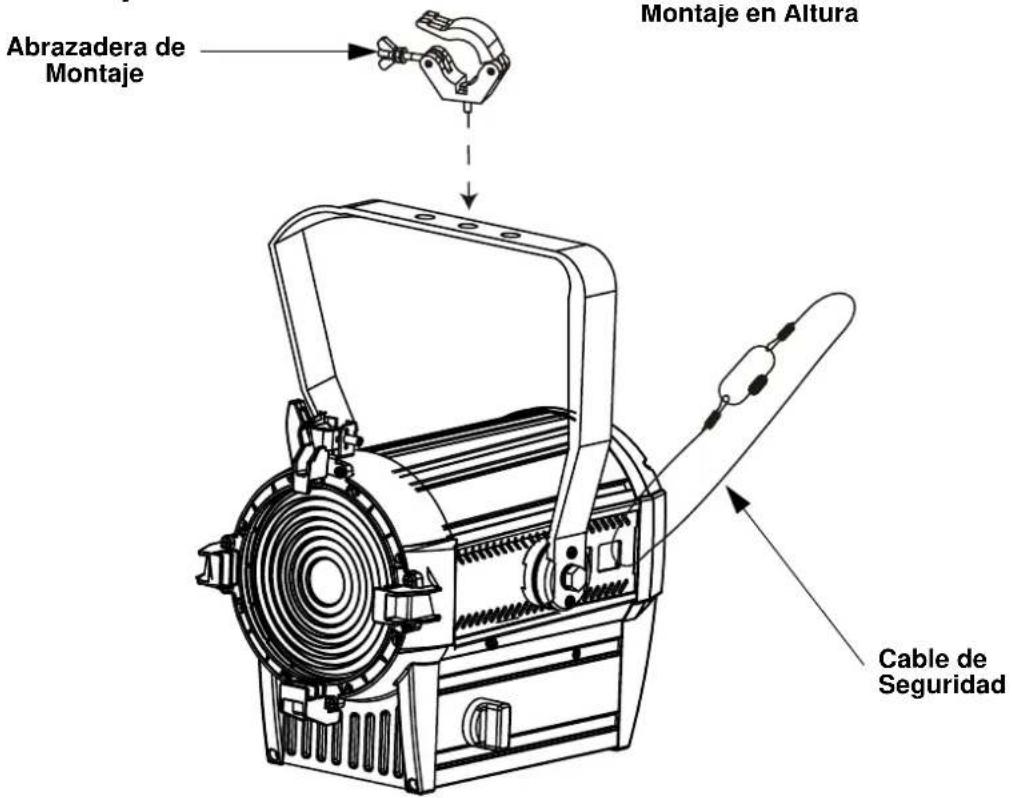

Diagrama de Montaje del Producto

GUÍA DE REFERENCIA RÁPIDA

ES

Descripción del Panel de Control

Botón Función
<MONTH> Sale del menú o funciona actual
<ENTER>	Habilita el menúactualmente en pantalla o configura el valor selecciónadoactualmente bajo de la funciona selecciónada
<UP>	Navega hacía arriba por la lista de menú o aumento el valor numérico cuando estáen una funciona
<DOWN>	Navega hacía abajo por la lista de menú o disminuya el valor numérico cuando estáen una funciona

Código de acceso

Después de que se le solicite, introduzca el siguiente número de acceso pulsando: , , , ,

Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Nivel Principal Nieves de Programación Descripción
STATIC DIMMER 000-100 Control local de salute
RUN MODE	DMX Configura el modo a control SLAVE Configura el modo a majestro/esclavo			DMXConfigura el modo a control del atenuador, apagando la entrada de datos
	DMMR			Elige automatistically entre DMMR y DMX
	SENS
ADRESS 000-509 Configura la direccion de inizio
SETTING	KEY	ON		Establishe el bloqueo de teclado (modo de)códido de acceso)
		OFF
	DIMMER	OFF Sin atenuador
		DIM1		Velocidades de atenuador lenta (DIM4) a rápida (DIM1)
		DIM2
		DIM3
		DIM4
	CURVE	OFF Sin atenuador
		CURVE1		Curvas de atenuador grande (CURVE3) alittlea(CURVE1)
		CURVE2
		CURVE3
	PERFORM	LIVE		Equilibra la refrigeración del LED usingo los ventiladores y el nivel de potencia
		STUDIO		Mantiene la refrigeración del LED limitando el nivel de potencia
	SLOCK	ON		SETTING menu access lock
		OFF
	PERSONALITY	UNO		Selección la personalidad DMXDOS
		STD.P
	DMX ERROR	SAVE		Continúa con elultimate commando tras la pédida de control DMX
		BACK		Apaqa (blackout) el dispositivo tras la pédida de señal DMX
	RESET Pass code:			Reinicia el dispositivo a la configuración por defecto
	MODE SETTING	SELF		No se envian datos DMX en funciona bajo independently
		MASTER		Envía datos DMX aOTHER Ovation FD-105WW durante el funciona bajo independiente
	PWM	600Hz		Selección la Frequencia de emisión PWM
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18KHz
		25KHz
INFO	VERSION V_	Número de la version		de software
	RDM	UID	--------	Código unico de identificacion
		LABEL	--------	Modelo de producto

GUÍA DE REFERENCIA RÁPIDA

ES

Valores DMX

STD.P

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	↔ 255 0-100%
2 Atenuador bajo 000	↔ 255 0-100%
3 Estroboscopio	000 ⇌ 009 Sin funciona
	010 ⇌ 099 Estroboscopio (lento a=rápido)
	100 ⇌ 109 Sin funciona
	110 ⇌ 179 Efcto de iluminación
	180 ⇌ 189 Sin funciona
	190 ⇌ 255 Estroboscopio aleatorio

DOS

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255 0-1	100%
2	Atenuador fino	000 ⇔ 255 0-1	100%

UNO

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ≈ 255 0-1	100%
