MODE D'EMPLOI G 12SA HITACHI

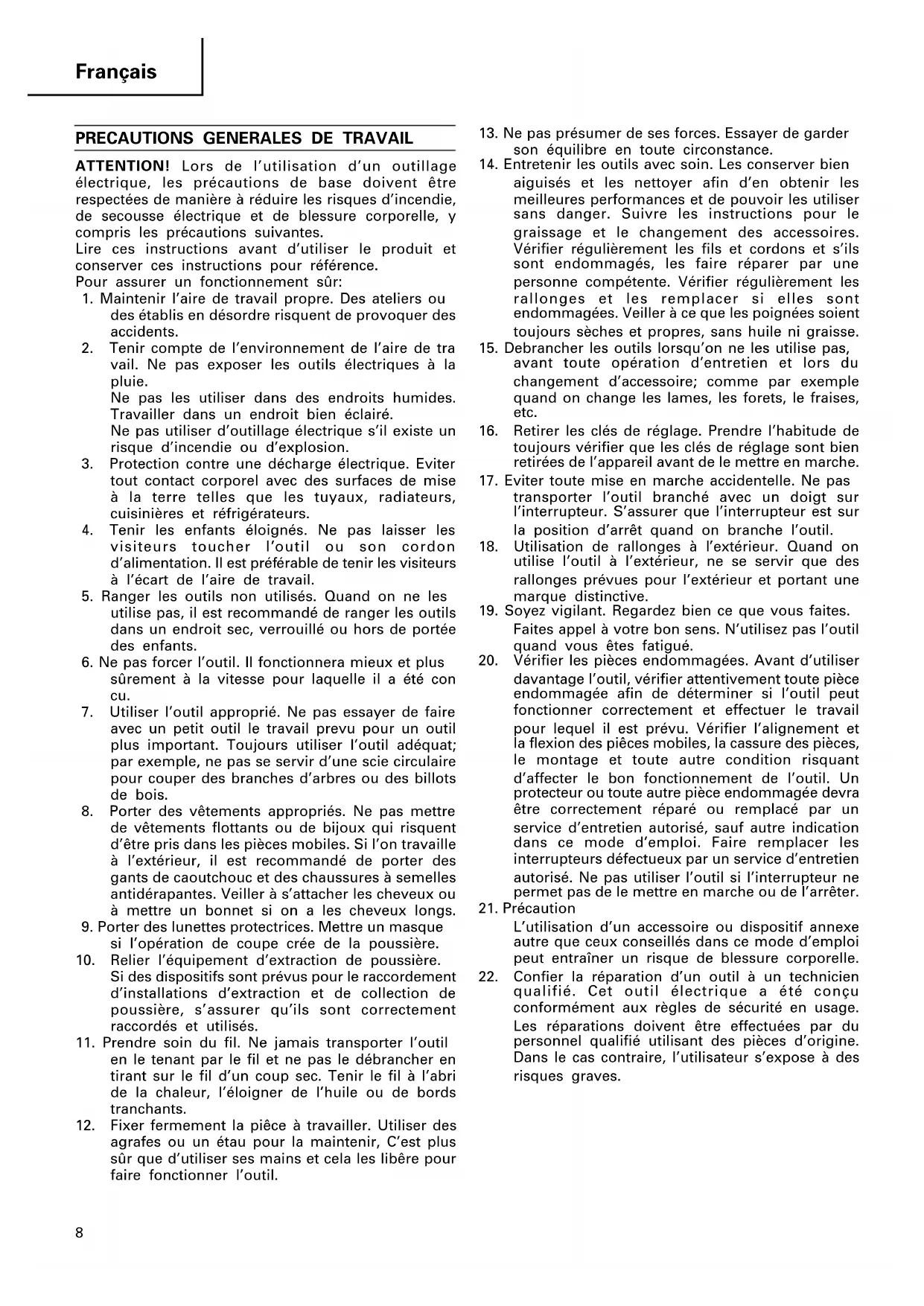

ATTENTION! Lors de l'utilisation d'un outillage électrique, les précautions de base doivent être respectées de manière à réduire les risques d'incendie, de secousse électrique et de blessure corporelle, y compris les précautions suivantes.

Lire ces instructions avant d'utiliser le produit et conserver ces instructions pour référence.

Pour assurer un fonctionnement sûr:

1. Maintenir l'aire de travail propre. Des ateliers ou des établis en désordre risquent de provoquer des accidents.
2. Tenir compte de l'environnement de l'aire de travail. Ne pas exposer les outils ÉLECTRIQUES à la pluie. Ne pas les utiliser dans des endroits humides. Travailler dans un endroit bien éclairé. Ne pas utiliser d'outillage électrique s'il existe un risque d'incendie ou d'explosion.
3. Protection contre une décharge électrique. Éviter tout contact corporel avec des surfaces de mise à la terre telles que les tuyaux, radiateurs, cuisinières et réfrigerateurs.
4. Tenir les enfants éloignés. Ne pas laisser les visiteurs toucher l'outil ou son cordon d'alimentation. Il est préférible de tenir les visiteurs à l'écart de l'aire de travail.
5. Ranger les outils non utilisés. Quand on ne les utilise pas, il est recommandé de ranger les outils dans un endroit sec, verrouillé ou hors de portée des enfants.
6. Ne pas forcer l'outil. Il fonctionnera et plus sûrement à la vitesse pour laquelle il a été conçu.
7. Utiliser l'outil approprié. Ne pas essayer de faire avec un petit outil le travail prévu pour un outil plus important. Toujours utiliser l'outil ajusté; par exemple, ne pas se servir d'une scie circulaire pour couper des branches d'arbres ou des billots de bois.
8. Porter des vêtements appropriés. Ne pas mettre de vêtements flottants ou de bijoux qui risquent d'être pris dans les pièces mobiles. Si on travaille à l'extérieur, il est recommandé de porter des gants de caoutchouc et des chaussures à semelles antidérapantes. Veiller à s'attacher les cheveux ou à mettre un bonnet si on a les cheveux longs.
9. Porter des lunettes protectrices. Mettre un masque si l'opération de coupe crée de la poussière.
10. Relier l'équipement d'extraction de poussière. Si des dispositifs sont prévus pour le raccordement d'installations d'extraction et de collection de poussière, s'assurer qu'ils sont correctement raccordés et utilisés.
11. Prendre soi du fil. Ne jamais transporter l'outil en le tenant par le fil et ne pas le débrancher en tirant sur le fil d'un coup sec. Tenir le fil à l'abri de la chaleur, l'éloigner de l'huile ou de bords tranchants.
12. Fixer fermement la pièce à travailler. Utiliser des agrafes ou un étau pour la maintenir. C'est plus sûr que d'utiliser ses mains et cela les libère pour faire fonctionner l'outil.

21. Précaution

1. Ne pas présumer de ses forces. Essayer de garder son équilibre en toute circonstance.
2. Entretenir les outils avec soin. Les conserver bien aiguisés et les nettoyer afin d'en obtenir les meilleures performances et de pouvoir les utiliser sans danger. Suivre les instructions pour le graissage et le changement des accessoires. Vérifier régulièrement les fils et cordons et s'ils sont endommagés, les faire réparer par une personne compétente. Vérifier régulièrement les rallonges et les remplacer si elles sont endommagées. Veiller à ce que les poignées soient toujours sèches et propres, sans huile ni graisse.
3. Débrancher les outils lorsqu'on ne les utilise pas, avant toute opération d'entretien et lors du changement d'accessoire ; comme par exemple quand on change les lames, les forets, le frais, etc.
4. Retirer les clés de réglage. Prendre l'habitude de toujours vérifier que les clés de réglage sont bien retirées de l'appareil avant de le mettre en marche.
5. Éviter toute mise en marche accidentelle. Ne pas transporter l'outil branché avec un doigt sur l'interrupteur. S'assurer que l'interrupteur est sur la position d'arrêt quand on branche l'outil.
6. Utilisation de rallonges à l'extérieur. Quand on utilise l'outil à l'extérieur, ne se servir que des rallonges prévues pour l'extérieur et portant une marque distinctive.
7. Soyez vigilant. Regardez bien ce que vous faites. Faites appel à votre bon sens. N'utilisez pas l'outil quand vous êtes fatigué.
8. Vérifier les pièces endommagées. Avant d'utiliser davantage l'outil, vérifier attentivement toute pièce endommagée afin de déterminer si l'outil peut fonctionner correctement et effectuer le travail pour lequel il est prévu. Vérifier l'alignement et la flexion des pièces mobiles, la cassure des pièces, le montage et toute autre condition risquant d'affecter le bon fonctionnement de l'outil. Un protecteur ou toute autre pièce endommagée devra être correctement réparé ou remplacé par un service d'entretien autorisé, sauf autre indication dans ce mode d'emploi. Faire remplacer les interrupteurs défectueux par un service d'entretien autorisé. Ne pas utiliser l'outil si l'interrupteur ne permet pas de le mettre en marche ou de l'arrêter. L'utilisation d'un accessoire ou dispositif annexe autre que ceux conseillés dans ce mode d'emploi peut entraîner un risque de blessure corporelle.
9. Confier la réparation d'un outil à un technicien qualifié. Cet outil électrique a été conçu conformément aux règles de sécurité en usage. Les réparations doivent être effectuées par du personnel qualifié utilisant des pièces d'origine. Dans le cas contraire, l'utilisateur s'expose à des risques graves.

Precautions d'utilisation de la meuleuse

1. Ne jamais faire fonctionner ces outils sans couvre-meules.
2. N'utiliser les meules qu'avec la "vitesse de sécurité" au moins aussi élevée que la "vitesse hors-charge" indiquée sur la plaque signalétique de l'outil.
3. Toujours maintenir la meuleuse fermement, par son corps et sa poignée latérale lors de son utilisation.

SPECIFICATIONS

Modèle		G12SA G13SB
Tension (par zone)*		(110V, 115V, 120V, 127V, 220V, 230V, 240V) ∅
Puisance		750W*
Vitesse hors charge		10000/min
Meule	diamètre extérieur × diamètre intérieur	115 × 22 mm	125 × 22 mm
	vitesse périphérique	4800 m/min
Poids (unité principale uniquement)		2,0 kg

*Assurez-vous de vérifier la plaque signalétique sur le produit, car elle peut changer suivant les zones.

Accessions standard

(1) Meule 1 (2) Clef 1 (3) Poignée latérale 1

Les accessoires standard sont sujets à changement sans préavis.

A utiliser lors de la fixation de la poignée latérale sur le côté droit de l'appareil.

L'accessoire en option est sujet à changement sans préavis.

Applications

Enlèvement des bavures de moulage et finition de différentes sortes de matériaux en acier, bronze ou aluminium et de moulages. Meulage de sections soudures ou de sections coupées par soudage. Meulage de résines synthétiques, d'ardoises, de briques, de marbre, etc.

Avant la mise en MARCHE

1. Source de puissance

S'assurer que la source de puissance à utiliser correspond à la puissance indiquée sur la plaque signalétique du produit.

1. Interrupteur de puissance

S'assurer que l'interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l'interrupteur est sur MARCHE, l'util demarre immédiatement et peut provoquer un grave accident.

1. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible.

1. Fixation et réglage du couvre-meule

Le couvre-meule est un dispositif de protection pour éviter une blessure au cas où la meule se brisserait lors du fonctionnement. S'assurer qu'il est correctement placé et fixé avant de commencer à meuler et régler l'angle souhaité du modèle. S'assurer que l'écrou de réglage est resserré à fond après le réglage du couvre-meule.

1. S'assurer que la meule utilisée est le bon modèle, et qu'elle est dépourvue de fêlures et de défauts de surface. Vé . Consulter la section "Montage de la meule".
2. ir la précision de travail et présenter ainsi quelque danger.
3. Effectuer un essai

Avant de commencer une opération de meulage, la machine doit être essayée dans une zone sûre pour vérifier qu'elle est correctement assemblée et que la meule est dépourvue de defaults évidents. Les durées recommandées de ces essais sont les suivantes:

Après remplacement de la meule 3 minutes minimum Avant de commencer un travail de routine 1 minute minimum

1. Vérifier la plaque de blocage

Vérifier que la plaque de blocage est dégagée en poussant la plaque deux ou trois fois avant de brancher l'outil. (Voir Fig. 2).

9. Mise en place de la poignée latérale

Visser la poignée latérale dans le couvercle d'engrenage.

1. Pression

Pour prolonger la vie de la machine et réaliser un fini de première qualité, il est important de ne pas surcharger la machine en exerçant une pression trop grande. Dans la plupart des applications, le poids de la machine seule suffit pour un bon meulage. Une trop grande pression peut entraîner une réduction de la vitesse de rotation, un moins bon fini de surface et une surcharge qui réduirait la durée de vie de la machine.

2. Angle de meulage

Ne pas appliquer la surface totale de la meule au matériel à meuler. Suivant la Fig. 1, la machine doit être tenue à un angle de 15^ 30^ de manière à ce que le bord extérieur de la meule soit en contact avec la pièce à meuler à un angle optimal. 3. Pour éviter qu'une nouvelle meule ne creuse la pièce à meuler, le meulage initial doit se faire en tirant la machine vers l'opérateur sur la pièce (Fig. 1, direction B). Une fois que le bord d'attaque de la meule est correctement abrasé, on peut meuler dans l'une ou l'autre direction. 4. Précautions à prendre aussitôt le meulage terminé Après avoir arrêté la machine, ne pas la poser avant l'arrêt complet de la meule. Cette précaution évitera non seulement tout accident grave, mais réduira aussi la quantité de poussière et de copeaux de métal aspirée par la machine.

Attention

Lorsque la machine n'est pas utilisée, elle doit être débranchée.

1. Assemblage (fig. 2)

(1) Tourner la machine l'envers de manière que l'arbre soit dirigé vers le bas. (2) Aligner les dents ovales de la rondelle de la roue avec les cavités de l'axe ; ensuite, fixer celles-ci. (3) Introduire la protubérance de la meule sur la rondelle de la meule. (4) Visser l'écrou sur l'arbre. (5) Tout en poussant la plaque de verrouillage d'une main, verrouiller l'axe en faisant tourner lentement la meule de l'autre main.

Serrer l'écrou de la roue en s'aidant de la clé fournie, comme illustré à la Fig. 2.

2. Démontage

Mêmes opérations en sens inverse.

1. Contrôle de la meule

Vérifier que la meule est dépourvue de félures et de défauts de surface.

2. Contrôle des vis de montage:

Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer

immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Contrôle des balais en carbone: (fig. 3)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Comme un balai en carbone trop usé peut détériorer le moteur, le remplacer par un nouveau du même No. que celui montré à la figure quand il est usé ou à la limite d'usure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports.

4. Remplacement d'un balai en carbone:

Démonter le capuchon du balai avec un tournevis à petite tête. Le balai en carbone peut se retirer facilement.

5. Entretien du moteur:

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil electro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Ce produit est conforme aux prescriptions 76/889/CEE et 82/499/CEE. Référence VDE 5008.6-2660-1065

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN50144.

Le niveau de pression acoustique pondéré A est de 84 dB(A).

Porter un casque de protection.

L'acceleration quadratique ponderee typique n'excede pas 2,5m / s²
