MODE D'EMPLOI FG 12SB HITACHI

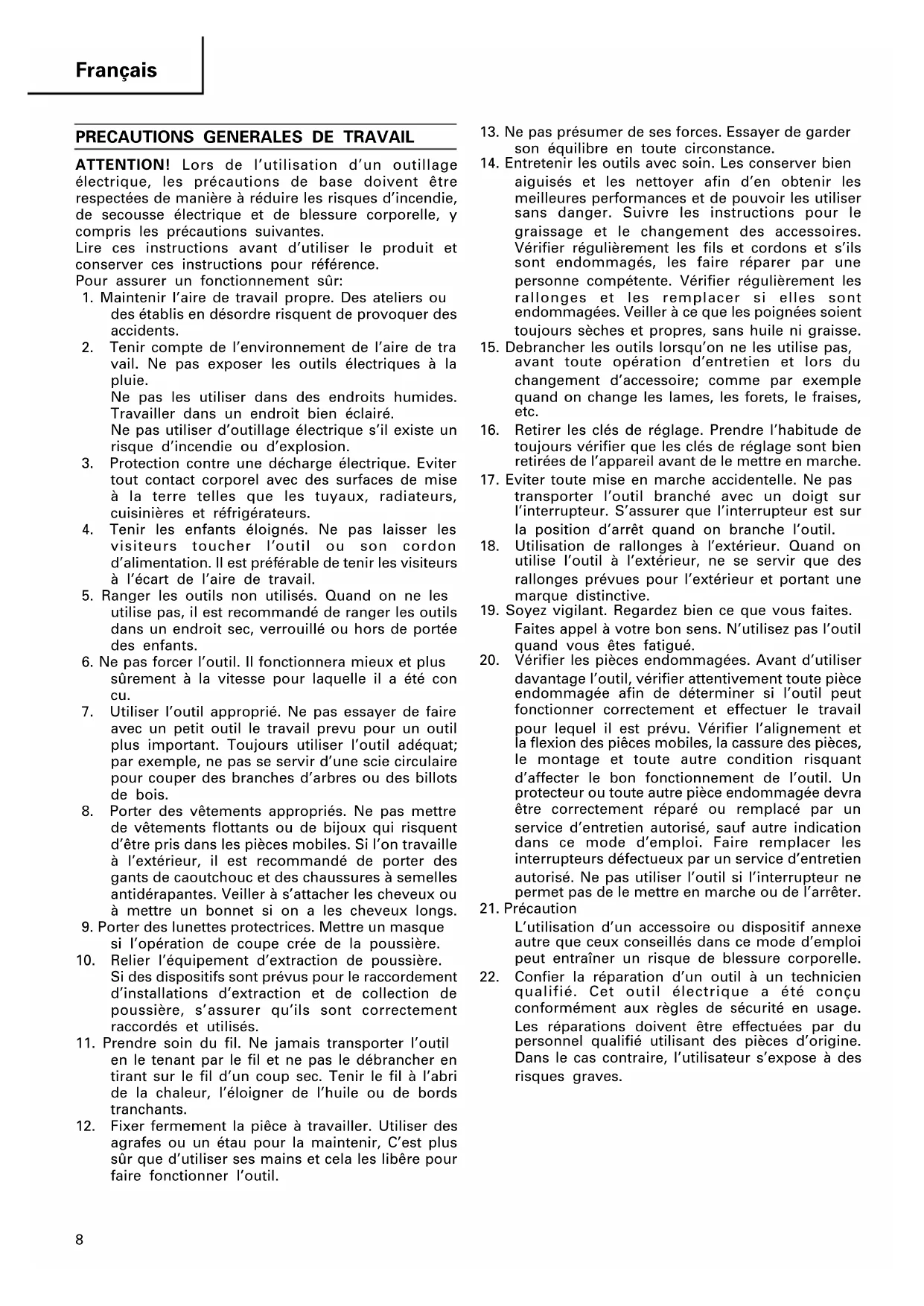

ATTENTION! Lors de l’utilisation d’un outillage électrique, les précautions de base doivent être respectées de manière à réduire les risques d’incendie, de secousse électrique et de blessure corporelle, y compris les précautions suivantes. Lire ces instructions avant d’utiliser le produit et conserver ces instructions pour référence. Pour assurer un fonctionnement sûr:

1. Maintenir l’aire de travail propre. Des ateliers ou

des établis en désordre risquent de provoquer des accidents.

2. Tenir compte de l’environnement de l’aire de tra

vail. Ne pas exposer les outils électriques à la pluie. Ne pas les utiliser dans des endroits humides. Travailler dans un endroit bien éclairé. Ne pas utiliser d’outillage électrique s’il existe un risque d’incendie ou d’explosion.

3. Protection contre une décharge électrique. Eviter

tout contact corporel avec des surfaces de mise à la terre telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs.

4. Tenir les enfants éloignés. Ne pas laisser les

visiteurs toucher l’outil ou son cordon d’alimentation. Il est préférable de tenir les visiteurs à l’écart de l’aire de travail.

5. Ranger les outils non utilisés. Quand on ne les

utilise pas, il est recommandé de ranger les outils dans un endroit sec, verrouillé ou hors de portée des enfants.

6. Ne pas forcer l’outil. Il fonctionnera mieux et plus

sûrement à la vitesse pour laquelle il a été con cu.

7. Utiliser l’outil approprié. Ne pas essayer de faire

avec un petit outil le travail prevu pour un outil plus important. Toujours utiliser l’outil adéquat; par exemple, ne pas se servir d’une scie circulaire pour couper des branches d’arbres ou des billots de bois.

8. Porter des vêtements appropriés. Ne pas mettre

de vêtements flottants ou de bijoux qui risquent d’être pris dans les pièces mobiles. Si l’on travaille à l’extérieur, il est recommandé de porter des gants de caoutchouc et des chaussures à semelles antidérapantes. Veiller à s’attacher les cheveux ou à mettre un bonnet si on a les cheveux longs.

9. Porter des lunettes protectrices. Mettre un masque

si l’opération de coupe crée de la poussière.

10. Relier l’équipement d’extraction de poussière.

Si des dispositifs sont prévus pour le raccordement d’installations d’extraction et de collection de poussière, s’assurer qu’ils sont correctement raccordés et utilisés.

11. Prendre soin du fil. Ne jamais transporter l’outil

en le tenant par le fil et ne pas le débrancher en tirant sur le fil d’un coup sec. Tenir le fil à l’abri de la chaleur, l’éloigner de l’huile ou de bords tranchants.

12. Fixer fermement la piêce à travailler. Utiliser des

agrafes ou un étau pour la maintenir, C’est plus sûr que d’utiliser ses mains et cela les libêre pour faire fonctionner l’outil.

13. Ne pas présumer de ses forces. Essayer de garder

son équilibre en toute circonstance.

14. Entretenir les outils avec soin. Les conserver bien

aiguisés et les nettoyer afin d’en obtenir les meilleures performances et de pouvoir les utiliser sans danger. Suivre les instructions pour le graissage et le changement des accessoires. Vérifier régulièrement les fils et cordons et s’ils sont endommagés, les faire réparer par une personne compétente. Vérifier régulièrement les rallonges et les remplacer si elles sont endommagées. Veiller à ce que les poignées soient toujours sèches et propres, sans huile ni graisse.

15. Debrancher les outils lorsqu’on ne les utilise pas,

avant toute opération d’entretien et lors du changement d’accessoire; comme par exemple quand on change les lames, les forets, le fraises, etc.

16. Retirer les clés de réglage. Prendre l’habitude de

toujours vérifier que les clés de réglage sont bien retirées de l’appareil avant de le mettre en marche.

17. Eviter toute mise en marche accidentelle. Ne pas

transporter l’outil branché avec un doigt sur l’interrupteur. S’assurer que l’interrupteur est sur la position d’arrêt quand on branche l’outil.

18. Utilisation de rallonges à l’extérieur. Quand on

utilise l’outil à l’extérieur, ne se servir que des rallonges prévues pour l’extérieur et portant une marque distinctive.

19. Soyez vigilant. Regardez bien ce que vous faites.

Faites appel à votre bon sens. N’utilisez pas l’outil quand vous êtes fatigué.

20. Vérifier les pièces endommagées. Avant d’utiliser

davantage l’outil, vérifier attentivement toute pièce endommagée afin de déterminer si l’outil peut fonctionner correctement et effectuer le travail pour lequel il est prévu. Vérifier l’alignement et la flexion des piêces mobiles, la cassure des pièces, le montage et toute autre condition risquant d’affecter le bon fonctionnement de l’outil. Un protecteur ou toute autre pièce endommagée devra être correctement réparé ou remplacé par un service d’entretien autorisé, sauf autre indication dans ce mode d’emploi. Faire remplacer les interrupteurs défectueux par un service d’entretien autorisé. Ne pas utiliser l’outil si l’interrupteur ne permet pas de le mettre en marche ou de l’arrêter.

L’utilisation d’un accessoire ou dispositif annexe autre que ceux conseillés dans ce mode d’emploi peut entraîner un risque de blessure corporelle.

22. Confier la réparation d’un outil à un technicien

qualifié. Cet outil électrique a été conçu conformément aux règles de sécurité en usage. Les réparations doivent être effectuées par du personnel qualifié utilisant des pièces d’origine. Dans le cas contraire, l’utilisateur s’expose à des risques graves.9 Français

1. Ne jamais faire fonctionner ces outils sans couvre-

2. N’utiliser les meules qu’avec la “vitesse de sécurit”

au moins aussi élevée que la “vitesse horscharge” indiquée sur la plaque signalétique de l’outil.

3. Maintenir toujours fermement la poignée principale

et la poignée latérale de la machine. Dans le cas contraire, la force de recul peut amoindrir la précision de travail et présenter ainsi quelque danger.

4. Ne pas travailler près d’équipements de soudure.

La rotation peut devenir instable si on travaille près d’équipements de soudure.

5. Bien utiliser les patins lorsqu'ils sont fournis avec

le produit abrasif aggloméré et lorsqu'ils sont nécessaires.

6. Veller à ce que les étincelles déclenchées par le

travail ne posent pas de danger, par ex. qu'elles ne frappent personne et qu'elles n'enflamment pas de substances inflammables.

7. Ne pas utiliser de manchons ou d'adaptateurs de

réduction séparés pour fixer des meules abrasives à large orifice. SPECIFICATIONS Tension (par zone)* Puissance* Vitesse hors charge* diamètre extérieur × diamètre intérieur vitesse périphérique Poids (unité principale uniquement) (110V, 115V, 120V, 127V, 220V, 230V, 240V) 550 W / 600 W 11000/min 115 × 22 mm 4800 m/min 1,6 kg Meule *Assurez-vous de vérifier la plaque signalétique sur le produit, car elle peut changer suivant les zones pour éviter une blessure au cas oùla meule se briserait lors du fonctionnement. S’assurer qu’il est correctement placéet fixé avant de commencer meuler et régler l’angle souhaité du modèle. S’assurer que l’écrou de réglage est resserré à fond après le réglage du couvre-meule.

5. S’assurer que la meule utilisée est le bon modèle,

et qu’elle est dépourvue de fêlures et de défauts de surface. Vérifier aussi que la meule est correctement montée et que l’écrou de la meule est bloqué Consulter la section “Montage de la meule”.

6. Effectuer un essai

Avant de commencer une opération de meulage, la machine doit être essayée dans une zone sûre pour vérifier qu’elle est correctement assemblée et que la meule est dépourvue de défauts évidents. Les durées recommandées de ces essais sont les suivantes: Après remplacement de la meule ......................................... 3 minutes minimum Avant de commencer un travail de routine .......................................... 1 minute minimum

7. Vérifier la goupille de blocage

Vérifier que la goupille de blocage est dégagée en poussant la goupille deux ou trois fois avant de brancher l’outil. (Voir Fig. 2)

8. Mise en place de la poignée latérale

Visser la poignée latérale dans le couvercle d’engrenage. FONCTIONNEMENT

Pour prolonger la vie de la machine et réaliser un fini de première qualité, il est important de ne pas surcharger la machine en exerc ant une pression trop grande. Dans la plupart des applications, le ACCESSOIRES STANDARD (1) Clef ............................................................................... 1 (2) Poignée latérale .......................................................... 1 Les accessoires standard sont sujets àchangement sans préavis. APPLICATIONS 䡬 Enlèvement des bavures de moulage et finition de différentes sortes de matériaux en acier, bronze ou aluminium et de moulages. 䡬 Meulage de sections soudées ou de sections coupées par soudage. 䡬 Meulage de résines synthétiques, d’ardoises, de briques, de marbre, etc.

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance àutiliser cor- respond àla puissance indiquée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre immédiatement et peut provoquer un grave acci- dent.

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capaciténominale suffisante. Le fil de rallonge doit être aussi court que possible.

4. Fixation et réglage du couvre-meule

Le couvre-meule est un dispositif de protection10 Français poids de la machine seule suffit pour un bon meulage. Une trop grande pression peut entraíner une réduction de la vitesse de rotation, un moins bon fini de surface et une surcharge qui réduirait la durée de vie de la machine.

Ne pas appliquer la surface totale de la meule au matériau à meuler. Suivant la Fig. 1, la machine doit être tenue à un angle de 15°-30° de manière à ce que le bord extérieur de la meule soit en contact avec la pièce à meuler à un angle optimal.

3. Pour éviter qu’une nouvelle meule ne creuse la

pièce à meuler, le meulage initial doit se faire en tirant la machine vers l’opérateur sur la pièce (Fig. 1 direction B). Une fois que le bord d’attaque de la meule est correctement abrasé, on peut meuler dans l’une ou l’autre direction.

4. Précautions à prendre aussitôt le meulage terminé

Après avoir arrêtéla machine, ne pas la poser avant l’arrêt complet de la meule. Cette précaution évitera non seulement tout accident grave, mais réduira aussi la quantitde poussière et de copeaux de métal aspirée par la machine. ATTENTION Lorsque la machine n’est pas utilisée, elle doit être débranchée.

MONTAGE ET DEMONTAGE DE LA MEULE

(Fig. 2) ATTENTION: S’assurer de mettre l’appareil hors tension et de déconnecter la prise du secteur pour éviter des problèmes.

(1) Retourner l’équipement de fac on à ce que l’arbre soit dirigé vers le haut. (2) Monter la rondelle de la meule sur l’arbre. (3) Faire correspondre la protubérance de la meule sur la rondelle de la meule. (4) Visser par le dessus l’écrou de la meule sur l’arbre. (5) Comme montré dans la Fig. 2, pousser la goupille de blocage pour éviter que l’arbre ne tourne. Fixer ensuite la meule en serrant l’ecrou de meule avec une clé.

Même opération en sens inverse. ATTENTION: 䡬 Vous assurer que la meule est fermement montée. 䡬 Vérifier que la goupille de blocage est dégagée en poussant la goupille deux ou trois fois avant de brancher l’outil.

ENTRETIEN ET CONTROLE

1. Contrôle de la meule

Vérifier que la meule est dépourvue de fêlures et de défauts de surface. Balai en carbone peut se retirer facilement.

2. Contrôle des vis de montage:

Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Contrôle des balais en carbone: (Fig. 3)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, le remplacer par un nouveau du même No. que celui montré à la figure quand il est usé ou à la limite d’usure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports.

4. Remplacement d’un balai en carbone:

Démonter le capuchon du balai avec un tournevis à petite tête. Le balai en carbone peut se retirer facilement.

5. Entretien du moteur:

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau. NOTE Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN50144. Le niveau de pression acoustique pondérée A type est de 90 dB (A) Le niveau de puissance sonore pondérée A type est de 103 dB (A) Porter un casque de protection. L’accélération quadratique pondérée typique n’excède pas 2,5 m/s

Nous déclarons sous notre seule et entière respon- sabilité que ce produit est conforme aux normes ou documents normalisés EN50144, HD400, EN55014, EN60555 et/ou EN50082-1 en accord avec les Directives 73/23/CEE, 89/392/CEE et/ou 89/336/CEE du Conseil.

• Cette déclaration s’applique aux produits désignés CE. Y. Hirano
