MANUAL DE USUARIO FG 12SB HITACHI

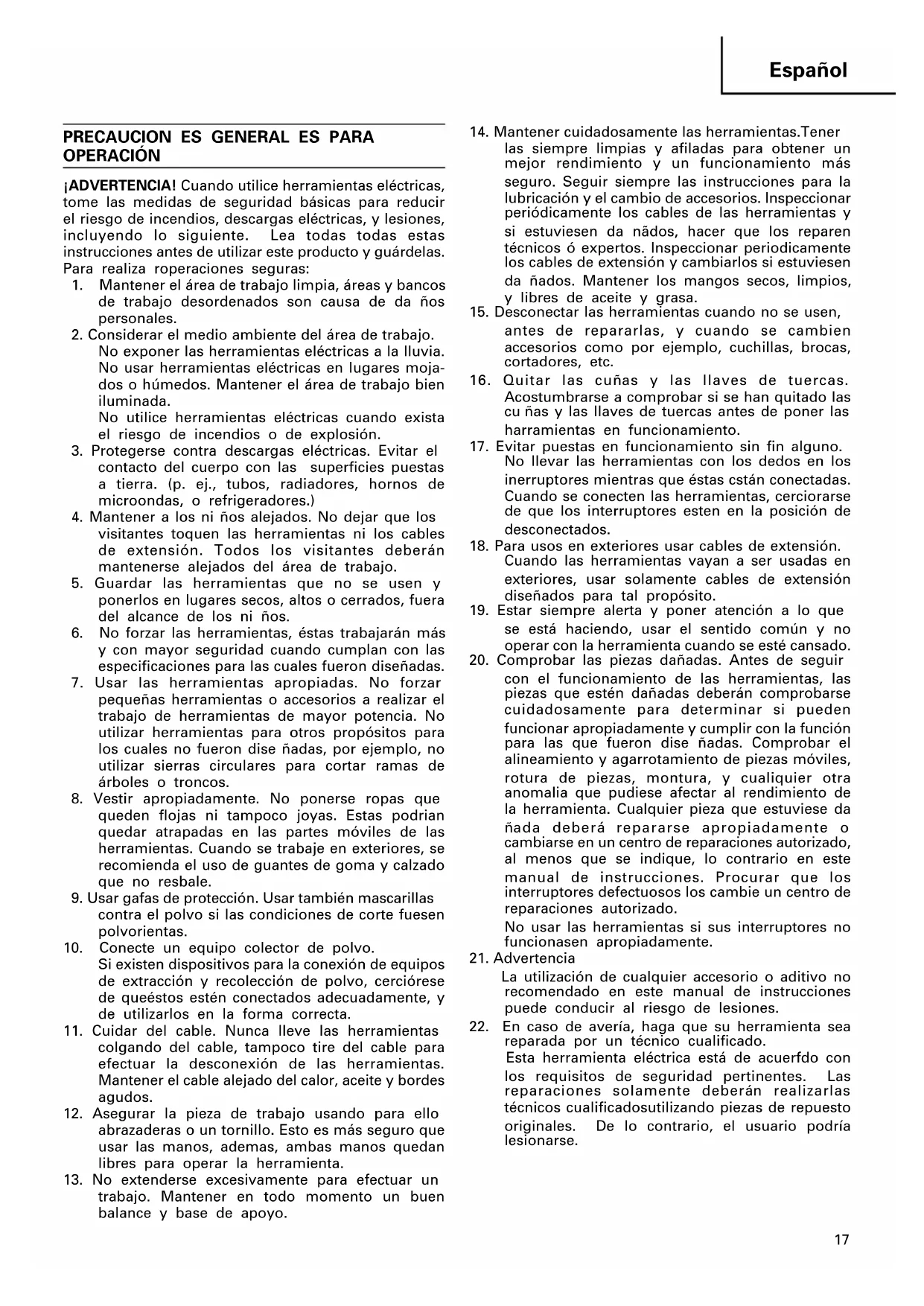

OPERACIÓN ¡ADVERTENCIA! Cuando utilice herramientas eléctricas, tome las medidas de seguridad básicas para reducir el riesgo de incendios, descargas eléctricas, y lesiones, incluyendo lo siguiente. Lea todas todas estas instrucciones antes de utilizar este producto y guárdelas. Para realiza roperaciones seguras:

1. Mantener el área de trabajo limpia, áreas y bancos

de trabajo desordenados son causa de da ños personales.

2. Considerar el medio ambiente del área de trabajo.

No exponer las herramientas eléctricas a la lluvia. No usar herramientas eléctricas en lugares moja- dos o húmedos. Mantener el área de trabajo bien iluminada. No utilice herramientas eléctricas cuando exista el riesgo de incendios o de explosión.

3. Protegerse contra descargas eléctricas. Evitar el

contacto del cuerpo con las superficies puestas a tierra. (p. ej., tubos, radiadores, hornos de microondas, o refrigeradores.)

4. Mantener a los ni ños alejados. No dejar que los

visitantes toquen las herramientas ni los cables de extensión. Todos los visitantes deberán mantenerse alejados del área de trabajo.

5. Guardar las herramientas que no se usen y

ponerlos en lugares secos, altos o cerrados, fuera del alcance de los ni ños.

6. No forzar las herramientas, éstas trabajarán más

y con mayor seguridad cuando cumplan con las especificaciones para las cuales fueron diseñadas.

7. Usar las herramientas apropiadas. No forzar

pequeñas herramientas o accesorios a realizar el trabajo de herramientas de mayor potencia. No utilizar herramientas para otros propósitos para los cuales no fueron dise ñadas, por ejemplo, no utilizar sierras circulares para cortar ramas de árboles o troncos.

8. Vestir apropiadamente. No ponerse ropas que

queden flojas ni tampoco joyas. Estas podrian quedar atrapadas en las partes móviles de las herramientas. Cuando se trabaje en exteriores, se recomienda el uso de guantes de goma y calzado que no resbale.

9. Usar gafas de protección. Usar también mascarillas

contra el polvo si las condiciones de corte fuesen polvorientas.

10. Conecte un equipo colector de polvo.

Si existen dispositivos para la conexión de equipos de extracción y recolección de polvo, cerciórese de queéstos estén conectados adecuadamente, y de utilizarlos en la forma correcta.

11. Cuidar del cable. Nunca lleve las herramientas

colgando del cable, tampoco tire del cable para efectuar la desconexión de las herramientas. Mantener el cable alejado del calor, aceite y bordes agudos.

12. Asegurar la pieza de trabajo usando para ello

abrazaderas o un tornillo. Esto es más seguro que usar las manos, ademas, ambas manos quedan libres para operar la herramienta.

13. No extenderse excesivamente para efectuar un

trabajo. Mantener en todo momento un buen balance y base de apoyo.

14. Mantener cuidadosamente las herramientas.Tener

las siempre limpias y afiladas para obtener un mejor rendimiento y un funcionamiento más seguro. Seguir siempre las instrucciones para la lubricación y el cambio de accesorios. Inspeccionar periódicamente los cables de las herramientas y si estuviesen da nãdos, hacer que los reparen técnicos ó expertos. Inspeccionar periodicamente los cables de extensión y cambiarlos si estuviesen da ñados. Mantener los mangos secos, limpios, y libres de aceite y grasa.

15. Desconectar las herramientas cuando no se usen,

antes de repararlas, y cuando se cambien accesorios como por ejemplo, cuchillas, brocas, cortadores, etc.

16. Quitar las cuñas y las llaves de tuercas.

Acostumbrarse a comprobar si se han quitado las cu ñas y las llaves de tuercas antes de poner las harramientas en funcionamiento.

17. Evitar puestas en funcionamiento sin fin alguno.

No llevar las herramientas con los dedos en los inerruptores mientras que éstas cstán conectadas. Cuando se conecten las herramientas, cerciorarse de que los interruptores esten en la posición de desconectados.

18. Para usos en exteriores usar cables de extensión.

Cuando las herramientas vayan a ser usadas en exteriores, usar solamente cables de extensión diseñados para tal propósito.

19. Estar siempre alerta y poner atención a lo que

se está haciendo, usar el sentido común y no operar con la herramienta cuando se esté cansado.

20. Comprobar las piezas dañadas. Antes de seguir

con el funcionamiento de las herramientas, las piezas que estén dañadas deberán comprobarse cuidadosamente para determinar si pueden funcionar apropiadamente y cumplir con la función para las que fueron dise ñadas. Comprobar el alineamiento y agarrotamiento de piezas móviles, rotura de piezas, montura, y cualiquier otra anomalia que pudiese afectar al rendimiento de la herramienta. Cualquier pieza que estuviese da ñada deberá repararse apropiadamente o cambiarse en un centro de reparaciones autorizado, al menos que se indique, lo contrario en este manual de instrucciones. Procurar que los interruptores defectuosos los cambie un centro de reparaciones autorizado. No usar las herramientas si sus interruptores no funcionasen apropiadamente.

La utilización de cualquier accesorio o aditivo no recomendado en este manual de instrucciones puede conducir al riesgo de lesiones.

22. En caso de avería, haga que su herramienta sea

reparada por un técnico cualificado. Esta herramienta eléctrica está de acuerfdo con los requisitos de seguridad pertinentes. Las reparaciones solamente deberán realizarlas técnicos cualificadosutilizando piezas de repuesto originales. De lo contrario, el usuario podría lesionarse.18 Español

1. Nunca trabajar con estas herramientas eléctricas sin

cubiertas protectoras de la muela.

2. Usar solamente muelas de alisado con una

“velocidad de seguridad” de por lo menos tanto como las “RPM de marcha en vacío” indicadas en la placa de características de la herramienta.

3. Sujetar siempre firmemente el asidero del cuerpo

y el asidero lateral de la herramienta. De lo contrario la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

4. No trabaje cerca de equipos de soldadura

Si trabaja cerca de equipos de soldadura, la rotación puede ser inestable.

5. Cerciórese de utilizar de utilizar los discos de papel

secante cuando se suministren con el producto abrasivo aglomerado, y cuando sean necesarios.

6. Cerciórese de que las chispas resultantes de la

utilización no creen ningún peligro, p. ej., no lleguen a persona ni incendien productos inflamables.

7. No utilice bujes reductores ni adaptadores separados

para adaptar el orificio grande de muelas abrasivas. ESPECIFICACIONES Voltaje (por áreas)* Acometida* Velocidad marcha en vacio* diámetro exterior × diámetro interior Velocidad periférica Peso (cuerpo principal solamente) (110V, 115V, 120V, 127V, 220V, 230V, 240V) 550 W / 600 W 11000/min 115 × 22 mm 4800 m/min 1,6 kg Muela *Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de destino. ACCESORIOS ESTANDAR (1) Llave para tuercas ...................................................... 1 (2) Asidero lateral ............................................................ 1 Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIONES 䡬 Eliminación de rebabas de juntas y acabado de diversos tipos de acero, bronce y aluminio, materiales y fundiciones. 䡬 Alisado de secciones soldadas o secciones cortadas por medio de soldadura. 䡬 Alisado de resina sintética, pizarra,ladrillo, mármol, etc.

ANTES DE LA PUESTA EN MARCHA

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación está en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

4. Montar y ajustar la cubierta protectora de muela

La cubierta protectora de muela es un dispositivo protector para evitar heridas, en caso de que la muela de alisado se quiebre durante la operación. Asegurarse de que la cubierta protectora esté bién montada y apretada antes de comenzar con la operación de alisado. Al soltar un poco el tornillo de ajuste, deja de girar la cubierta protectora de muela, por lo que se podrá poner en cualquier ángulo deseado para una efectividad máxima operacional. Asegurarse de que el tornillo de ajuste esté apretado firmemente después de ajustar la cubierta protectora.

5. Asegurarse de que la muela de alisado a utilizar

sea de tipo correcto y libre de rajas o defectos de superficie. También asegurarse de que la muela de alisado esté montada debidamente y que la contratuerca de muela esté apretada firmemente. Dirigirse a la sección de “montaje de muela de alisado”.

6. Realizar una prueba

Antes de empezar la operación de alisado la máquina debe probarse en un área de seguridad para asegurarse de que el montaje esté bién y que la muela de alisado esté libre de defectos obvios. Duraciones recomendadas de prueba: Después de reemplazar una muela de alisado .............................................. 3 minutos o más Antes de empezar un trabajo de rutina .............................................. 1 minutos o más

7. Confirmar el pasador de cierre

Confirmar que el pasador de cierre está desconectado apretando el pasador de cierre dos o tres veces antes de conectar el aparato eléctrico (Véase la Fig. 2)19

8. Instalación del asidero lateral

Atornille el asidero lateral en la cubierta de engranaje.

APLICACION PRACTICA DEL ALISADOR

Para prolongar la vida da la máquina y asegurar un acabado de primera clase, es importante que la máquina no sea recalentada aplicando demasiada presión. En la mayoría de las aplicaciones el sólo peso de la máquina, es suficiente para un alisado efectivo. Demasiada presión ocasionaría una reducida velocidad rotacional, inferior acabado de superficie y recalentamiento que reduciría la vida de la máquina.

2. Angulo de alisado

No aplicar toda la superficie de la muela de alisado al material a alisar. Como muestra en Fig. 1, la máquina deberá ser mantenida en un ángulo de 15°-30° de tal manera que el canto externo de la muela de alisado contacte la pieza de trabajo en un ángulo óptimo.

3. Para prevenir que una nueva muela de alisado cave

la pieza de trabajo, el alisado inicial debe ser llevado a cabo tirando de la amoladora por encima de la pieza de trabajo hacia el operario (Fig. 1 dirección B). Una véz que el canto directriz de la muela de alisado esté bién raspado, el alisado puede ser realizado en cualquier dirección.

4. Precauciones inmediatamente después de haber

acabado la operación. Después de desconectar la máquina no posarla antes de que la muela de alisado se haya parado completamente. Aparte de evitar serios accidentes, esta precaución reduciría la cantidad de polvo y limaduras absorbidos por la máquina. PRECAUCION Cuando no se usa la máquina, debe estar desconectada la acometida de red.

MONTAJE Y DESMONTAJE DE LA MUELA

ALISADO (Fig. 2) PRECAUCION: Cerciórese de desconectar la alimentación y desenchufe el enchufe de la toma de alimentación de la red para evitar averías serias.

(1) Dé la vuelta al equipo de manera que el eje quede hacia arriba. (2) Monte la arandela molar en el eje. (3) Encaje la protuberancia de la muela de alisado en la arandela molar. (4) Atornille desde arriba la contrueca molar en el eje. (5) Como se muestra en la Fig. 2, empuje el pasador de cierre para evitar que el gire el eje. Después, asegure la muela de alisado apretando contruerca molar con la llave para tuercas. 2.Desmontaje Seguir los procedimientos antedichos a la inversa. PRECAUCIONES: 䡬 Confirme que la muela de alisado esté firmemente montada. 䡬 Confirmar que el pasador de cierre está desconectado apretando el pasador de cierre dos o tres veces antes de conectar el aparato eléctrico.

MANTENIMIENTO E INSPECCION

1. Inspeccionar la muela de alisado

Asegurarse de que la muela de alisado esté libre de rajas y defectos en la superficie.

2. Inspeccionar los tornillos de montaje:

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Inspección de escobillas de carbón: (Fig. 3)

El motor emplea carbones de contacto que son partes consumibles. Como un carbón de contacto excesivamente desgastado podría dar problemas al motor, reemplazar el carbón de contacto por uno nuevo, que tenga el mismo número mostrado en la figura, cuando se haya desgastado o esté cerca del límite de uso. Adicionalmente, mantener siempre los carbones de contacto limpios y asegurarse de que corran libremente dentro de los sujetadores de carbón.

4. Reemplazar el carbón de contacto:

Quitar la cápsula de carbón con un destornillador con cabeza pequeña. El carbón de contacto se deja luego se quita facilmente.

5. Mantenimiento de motor:

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua. OBSERVACION Debido al programa continuo de investigación y desarrollo de HITACHI éstas especificaciones están sujetas a cambio sin previo aviso. Español Información sobre el ruido propagado por el aire y vibración Los valores medidos fueron determinados de acuerdo con EN50144. El nivel de presión acústica de ponderación A típico es de 90 dB (A) Nivel de potencia acústica de ponderación A típico: 103 dB (A) Utilice protectores para los oídos. El valor de aceleración de ponderación media cuadrática típico no sobrepasa 2,5 m/s

• Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen. Español DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra única responsabilidad que este producto está de acuerdo con las normas o con los documentos de normalización EN50144, HD400, EN55014, EN60555 y/o EN50082-1, según indican las Directrices del Consejo 73/23/CEE, 89/392/CEE y/o 89/ 336/CEE.

• Esta declaración se aplica a los productos con marcas de la CE. English
