MANUALE UTENTE G 12SA HITACHI

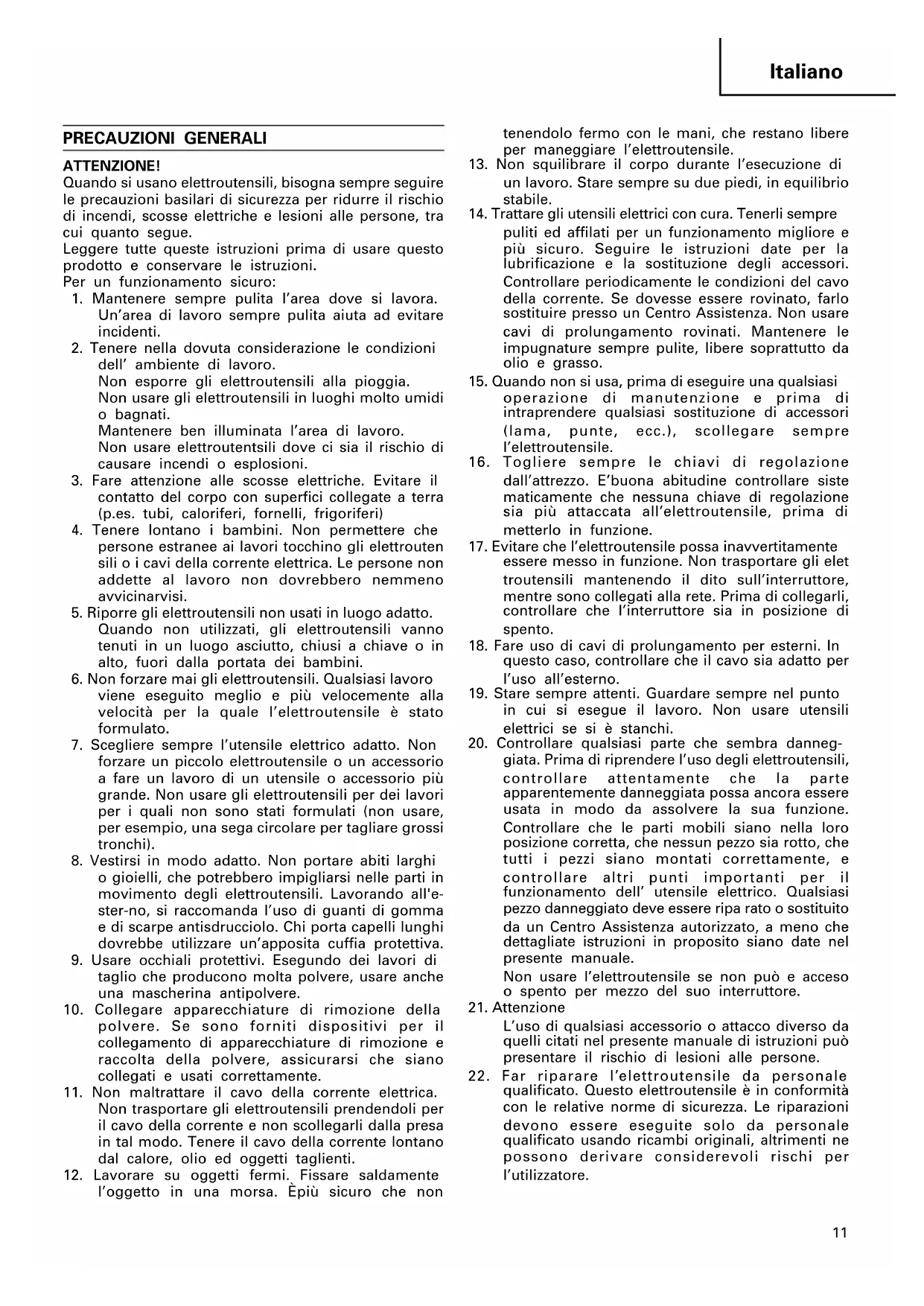

PRECAUZIONI GENERALI

ATTENZIONE!

Quando si usano eletttroutsili, bisogna sempre seguire le precauzioni basilari di sicurezza per ridurre il rischio di incendi, scosse elettriche e lesioni alle persona, tra cui quando segue.

Leggere tutte queste istruzioni prima di usare quello prodotto e conservare le istruzioni.

Per un funzionamento sicuro:

1. Mantenere sempre pulita l'area dove si lavora. Un'area di lavoro sempre pulita aiuta ad evitare incidenti.
2. Tenere nella dovuta considerazione le condizioni dell'ambiente di lavoro. Non esporre gli elettroutensili alla pioggia. Non usare gli elettroutensili in luoghi molto umidi o bagnati. Mantenere ben illuminata l'area di lavoro. Non usare elettroutentsili dove ci sa il rischio di causare incendi o esplosioni.
3. Fare attenuatione alle scosse elettriche. Evitare il contatto del corpo con superfici collegate a terra (p.es. tubi, caloriferi, fornelli, frigoriferi)
4. Tenere lontano i bambini. Non permettere che persone estranee ai lavori tocchino gli eletttrouten sili o i cavi della corrente elettrica. Le persone non addette al lavoro non dovrebbero nemmeno avvincinarvisi.
5. Riporre gli eletttroutensili non usati in luogo adatto.
   Quando non utilizzati, gli eletttroutensili vanno tenuti in un luogo asciutto, chiusi a chiave o in alto, fuori alla portata dei bambini.
6. Non forzare mai gli elettroutensili. Qualsiasi lavoro viene eseguito meglio e più velocemente alla velocità per la quale l'eeltroutensile è stato formulato.
7. Scegliere sempre l'utensile elettrico adatto. Non forzare un piccolo elettroutensile o un accessorio a fare un lavoro di un utensile o accessorio più grande. Non usare gli elettroutensili per dei lavori per i quali non sono stati formulati (non usare, per esempio, una sega circolare per tagliare grossi tronchi).
8. Vestirsi in modo adatto. Non portare abiti larghi o gioielli, che potrebbero impigliarsi nelle parti in movimento degli eletttroutensili. Lavorando all'ester-no, si raccomanda l'uso di quanti di gomma e di scarpe antisdrucciolo. Chi porta capelli lunghi dovrebbe utilizzare un'apposita cuffia protettiva.
9. Usare occhiali protettivi. Esegundo dei lavori di taglio che producono molta polvere, usareanche una mascherina antipolvere.
10. Collegare apparecchiature di rimozione della polvere. Se sono forniti dispositivi per il collegamento di apparecchiature di rimozione e raccolta della polvere, assicurarsi che siano collegati e usati correttamente.
11. Non maltrattare il cavo della corrente elettrica. Non trasportare gli elettroutensili prendendoli per il cavo della corrente e non scollegarli nella presa in tal modo. Tenere il cavo della corrente lontano dal calore, olio ed oggetti taglienti.
12. Lavorare su oggetti fermi. Fissare saldamente l'oggetto in una morsa. Epiu sicuro che non

tenendolo fermo con le mani, che restano libero per maneggiare l'eeltroutensile.
13. Non squilibrare il corpo durante l'esecuzione di un lavoro. Stare sempre su due piedi, in equilibrio stabile.
14. Trattare gli utensili elettrici con cura. Tenerli sempre puliti ed affiliati per un funzionamento migliorere e più sicuro.Seguire le istruzioni date per la lubrificazione e la sostuzione degli accessori. Controllare periodicamente le condizioni del cavo della corrente. Se dovesse essere rovinato, farlo sostituire presso un Centro Assistenza. Non usare cavi di prolongamento rovinati. Mantenere le impugnature sempre pulite,libere soprattutto da olio e grasso.
15. Quando non si usa, prima di eseguire una qualiasi operazione di manutenzione e prima di intraprendere qualiasi sostituzione di accessori (lama, punte, ecc.), scollegare sempre l'eeltroutensile.
16. Togliere sempre le chiavi di regolazione dall'attrezzo. E'buona abitudine controllare sistematicamente che nessuna chiave di regolazione sua più attaccata all'eletttroutensile, prima di metterlo in funzione.
17. Evitare che l'elettroutensile possa inavvertamente essere messo in funzione. Non trasportare gli elet troutsili Maintainendo il dito sull'interruttore, quando sono collegati alla rete. Prima di collegarli, controllare che l'interruttore sia in posizione di spento.
18. Fare uso di cavi di prolongamento per esterni. In questo caso, controllare che il cavo sia adatto per l'uso all'esterno.
19. Stare sempre attenti. Guardare sempre nel punto in cui si esegue il lavoro. Non usare utensili elettrici se si è stanchi.
20. Controllare qualsiasi parte che sembra danneggiata. Prima di riprendere l'uso degli elettroutensili, controllare attendamente che la parte apparentente danneggiata possa più essere usata in modo da assolverere la sua funzione. Controllare che le parti mobili siano nella loro posizione corretta, che nessun pezzo sia rotto, che tutti i pezzi siano montati correttamente, e controllare altri punti importanti per il funzionamento dell'utensile elettrico. Qualsiasi pezzo danneggiato deve essere ripa rato o sostituito da un Centro Assistenza autorizzato, a meno che dettagliate istruzioni in proposito siano date nel presente manuale.

Non usare l'eeltroutensile se non vu o e acceso o spento per mezzo del suo interrottore.

1. Attenzione
   L'uso di qualsiasi accessorio o attacco diverso da quelli citati nel presente manuale di istruzioni cui presentare il rischio di lesioni alle persone.
2. Far riparare l'eeltroutensile da personale qualificato. Questo eeltroutensile è in conformità con le relative norme di sicurezza. Le riparazioni devono essere eseguite solo da personale qualificato using ricambi originali, altrimenti ne possono derivare considerevoli rischi per l'utilizzatore.

PRECAUZIONI PERL'USO DELLA SMERIGLIATRICE ANGOLARE

1. Non far funzionare MAI quello utensile elettrico,.
   senza il carter della mola.
2. Usare solo la mole con una "velocità di sicurezza" almeno uguale alla velocità senza carico (No-Load RPM) indica sulla targhetto dell'utensile elettrico.
3. Tenere sempre la smerigliatrice angolare con entrambe le mani su diessa e sull'impugnatura laterale durante l'uso.

CARATTERISTICHE

Modello		G12SA G13SB
Voltaggio (per zone)*		(110V, 115V, 120V, 127V, 220V, 230V, 240V) ∇
Potenza assorbita		750W*
Veloitàswana carico		10000/min
Mola	Diametro esterno × diametro interno	115 × 22 mm	125 × 22 mm
	Velocità periferica	4800 m/min
Peso (solamente l'apparecchio principale)		2,0 kg

*Accertatevi di aver controllato bene la piastrina perchéessa varia da zona a zona.

ACCESSORI STANDARD

(1) Mola 1
(2) Chiave 1
(3) Inpugnatura laterale 1

Gli accessori standard possono assere cambiati sanza preavviso.

ACCESSORIO DISPONIBILE A RICHIESTA

Giunto della manopola

Da usare per attaccare l'impugnatura laterale al bianco destro dell'utensile.

L'accessorio disponibile a richiesta può essere modificato alla sua preavviso.

IMPIEGHI

Asportazione di Bavature di getti e rifinitura di vari tipi di materiali d'acciaio, bronzo e alluminio e oggetti di ghisa.
Molatura di sezioni saldate osezioni tagliate a mezzo saldatore.
Molatura di resine sintetiche, ardesia, mattoni, marmo, ecc.

PRIMA DELL'USO

1. Alimentazione

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all'alimentazione di corrente specificate nella piastrina dell'apparecchio.

2. Interruttore di corrente

Mettere l'interruttore in posizione SPENO. Se la spina è inflata in una presa nelle interrottore

è acceso, l'utensile elettrico si mette immediamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

4. Fissaggio e regolazione del carter della mola

7. Esecuzione di unaCorsa di prova

Quando l'ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.
Il carter della mola è un dispositivo per evitare lesioni nel caso che la mola dovesse frantumarsi durante il funzionamento. Assicurarsi che il carter sia benMESSo e fissato, prima di iniziare operazioni di molatura. Allentando un poco la vite di regolazione, il carter può essere ruotato eosto a qualsiassi angolo che si desideri, per ottenera la massima efficacia. Assicurarsi che la vite di regolazione sia serrata a fondo, dopo aver regolato il carter della mola.
5. Assicurarsi chi la mola da usare sia del tipo giusto e non abbia incrinature o difetti sulla superficie. Assicurarsianche che la mola sua ben montata e che il dato della mola sua ben stretto. Vedere il capitolo relativo al "montaggio della mola".
6. Impugnare sempre saldamente il corpo e l'impugnatura dell'utensile, per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso.
Prima di iniziare la molatura, occorre far girare un poco l'utensile in una zona sicura, per accertarsi cheesso sua ben montato e che la mola sua priva di difetti evidenti.
Si raccomanda di esquire le corse di prova delle durate seguenti:
Dopo la sostituzione della mola 3 minuti o più Prima di iniziare un comune lavoro

1 minuti o piu

8. Controllo della piastrina di bloccaggio

Controllare che la piastrina di bloccaggio sa libera, spingendola due o tre volte prima di accendere l'utensile a motore. (Vedere Fig. 2)

9. Fissaggio dell'impugnatura laterale

Avvitre l'impugnatura laterale sul coperchio degli ingranaggi.

APPLICAZIONE PRATICHE DELLA MOLATRICE

1. Pressione da esercitare

Per prolungare la vita dell'utensile e assicurare un lavoro di rifinitura di prima qualità, è importante che la macchina non sia sovraccaricata esercitando troppa pressione. In moltissimi casi il solo peso della macchina è sufficiente per una efficace molatura. Una pressione troppo forte porta ad una riduzione della velocità di rotazione, ad una minore rifinitura di superfici ad un sovraccarico che potrebbe ridurre la vita della macchina.

2. Angolo di molatura

Non appoggiare l'intera superficie della mola al materiale da molare. Come si vede alla Fig. 1, la macchina deve essere tenuta ad un angolo di 15^ 30^ , in modo che il bordo esterno della mola venga aicontatto dell'oggetto da lavorare con un angolo ottimale.

1. Per evitare che una mola nuova scavi nell'oggetti da lavorare, all'inizio la molatura deve essere eseguita tirando la smerigliatrice,attraverso l'oggetti da lavorare, nella direzione dell'operatorate (Fig. 1 direzione B). Una volta smussato a punto lo spigolo della mola, la molatura puessere eseguita nell'uno o nell'alto senso.

4. Precauzioni da prendere immediatamente dopo aver eseguito il lavoro di rifinitura

Dopo aver spento la macchina, non posarla sino a che la mola non sia completeness arrestata.

Oltre ad evitare gravi incidenti, questa precauzione riduce la quantitdi polvere e di detriti succhiati all'interno della macchina.

ATTENZIONE

Quando la macchina non è usata è necessario staccare la spina dalls presa.

MONTAGGIO DELLA MOLA

1. Montaggio (Fig. 2)

(1) Rovesciare la macchina in modo che l'asse sia rivolto versus l'alto.
(2) Allinare l'incavo ovale della rondella della mola con la parte indentata del perno e attaccarli I'uno all'alto.
(3) Far entrare la sporgenza della mola sulla rondella "grover".
(4) Avvitre il dato ad anello sull'asse.
(5) Spingendo con una mano la piastrina di bloccaggio, bloccare il perno ruotando lentamente la mola con l'altra mano.

Stringere il dato della mola con la chiave fornita, come illustrato nella Fig. 2.

2. Rimozione

Seguire all'inverso il procedimento suddetto.

MANUTENZIONE E CONTROLLI

1. Controllo delle mola

Assicurarsi che la mola sia priva di incrinature e di difetti di superficie.

2. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Controllo delle spazzole di carbone (Fig. 3)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero indicate nella figura quando esta è logora fino al limite del regolamento e quasi.

Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell'interno del portaspazzola.

4. Sostituzione di una spazzola di carbone:

Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola può essere agevolmente rimossa.

5. Manutenzione del motore:

L'avolgimento del motore il vero e proprio "cuore" degli atezzi elettrici. Fare attenzione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.

NOTA

A causa del continuo programma di recerca e sviluppo della HITACHI, le caratteristiche riportate in quello foglio sono soggette a cambiamentienza Preventiva通讯讯息。

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN50144.

Il livello di pressione sonora pesato A tipico è di 84 dB (A). Indossare protezioni per le orecchie.

Il valore tipico di accelerazione quadrata media a radice pesata non supra 2,5m / s^2
