MODE D'EMPLOI Aquaball 180 EHEIM

Avant la mise en marche de cet appareil, lisez et respectez atten- tivement la notice d'utilisation et les consignes de sécurité. Con- servez impérativement cette notice d'utilisation. Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie. Avant d’effectuer des travaux d’entretien ou de maintenance, dé- connectez du réseau tous les appareils installés dans l’eau. Le câble d’alimentation de l’appareil ne peut être changé. Un câble ou un bloc d’alimentation externe ne doit pas être réparé. S’il est endommagé, l’appareil ne peut plus être utilisé. Si un câble ou un bloc d’alimentation externe est endommagé, il doit toujours être remplacé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM. ne pas plier le câble. N’utiliser le filtre que dans l’eau. La pompe doit être placée au- dessous de la surface de l’eau. Cet appareil peut être utilisé par des enfants à partir de l’âge de 8 ans, ainsi que par des personnes aux capacités physiques, senso- rielles ou mentales réduites ou dépourvues d’expérience et de con- naissance, si elles sont surveillées ou ont reçu des instructions sur l’utilisation en toute sécurité de l’appareil ainsi que sur les dangers qui en résultent. Ne laissez pas les enfants jouer avec l’appareil. Ne laissez pas les enfants nettoyer ou opérer l’entretien par l’utili- sateur sans surveillance. Remarque: avec ces appareils, des champs magné- tiques peuvent provoquer des troubles ou des détério- rations électroniques et mécaniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être relevées dans les manuels de ces appareils médicaux. Attention: en cas de traveaux de maintenance, risque de coince- ment en raison de forces magnétiques élevées. Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble électrique pour éviter que 20 cmA

Diffuseur avec tuyau et soupape de réglage d'air

canne de refoulement

couvercle de la pompe

support avec ventouses

support de la tête de pompe

cartouche de filtration

clip. Le filtre intérieur modulaire se charge du nettoyage mécanique et biologique de l’eau de l’aquarium en une seule opération tout en as- surant le brassage permanent de l’eau, en créant des mouvements ciblés de l’eau de surface et par un apport régulable en oxygène. La tête de pompe orientable en trois dimensions permet d’ajuster la direction de sortie de l’eau. Le régulateur de débit détermine le débit souhaité, le diffuseur ou la canne de refoulement permettant de doser l’enrichissement de l’eau en oxygène. Les cartouches en mousse plastique installées dans les cuves du filtre assurent le nettoyage mécanique ainsi que la clarification bio- logique de l’eau. La boîte de filtre contient en outre une natte fil- trante permettant d'intensifier l'effet de nettoyage mécanique en cas de fort encrassement. Le filtre peut être installé dans l’aquarium à l’aide du pratique sup- port et retiré facilement. Installation / Mise en service B Emboîtez le diffuseur avec le tuyau d’air et la soupape de réglage de l’air ou la canne de refoulement dans la tubulure de sortie. C Fixez le support à la vitre intérieure de l’aquarium à l’aide des ventouses et accrochez le filtre par encliquetage. D Le filtre doit être placé de manière à ce que la tête de pompe soit située juste au-dessous de la surface de l'eau. Ajustez la tête de pompe en la dirigeant sur le secteur de sortie et l’angle de surface souhaités. E En cas de besoin, le débit de la pompe peut être réglé en continu en tournant le régulateur de débit. L’eau est enrichie en oxygène à l’aide de la soupape de réglage du diffuseur. Attention: la performance du diffuseur diminue en fonction du dégré de saleté. Filtres intérieurs aquaball 60, 130, 180 Réalisation: voir plaque signalétique sur le boîtier de la pompe Fonction Nettoyage F Déconnectez le filtre et retirez-le ensuite vers le haut de son support. l’eau s’écoulant éventuellement de long du câble ne pénètre dans la prise. En utilisant par exemple une multiprise,celle-ci doit être placée plus haut que la prise de secteur du filtre. Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne rési- ste pas au lave-vaisselle.

Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.

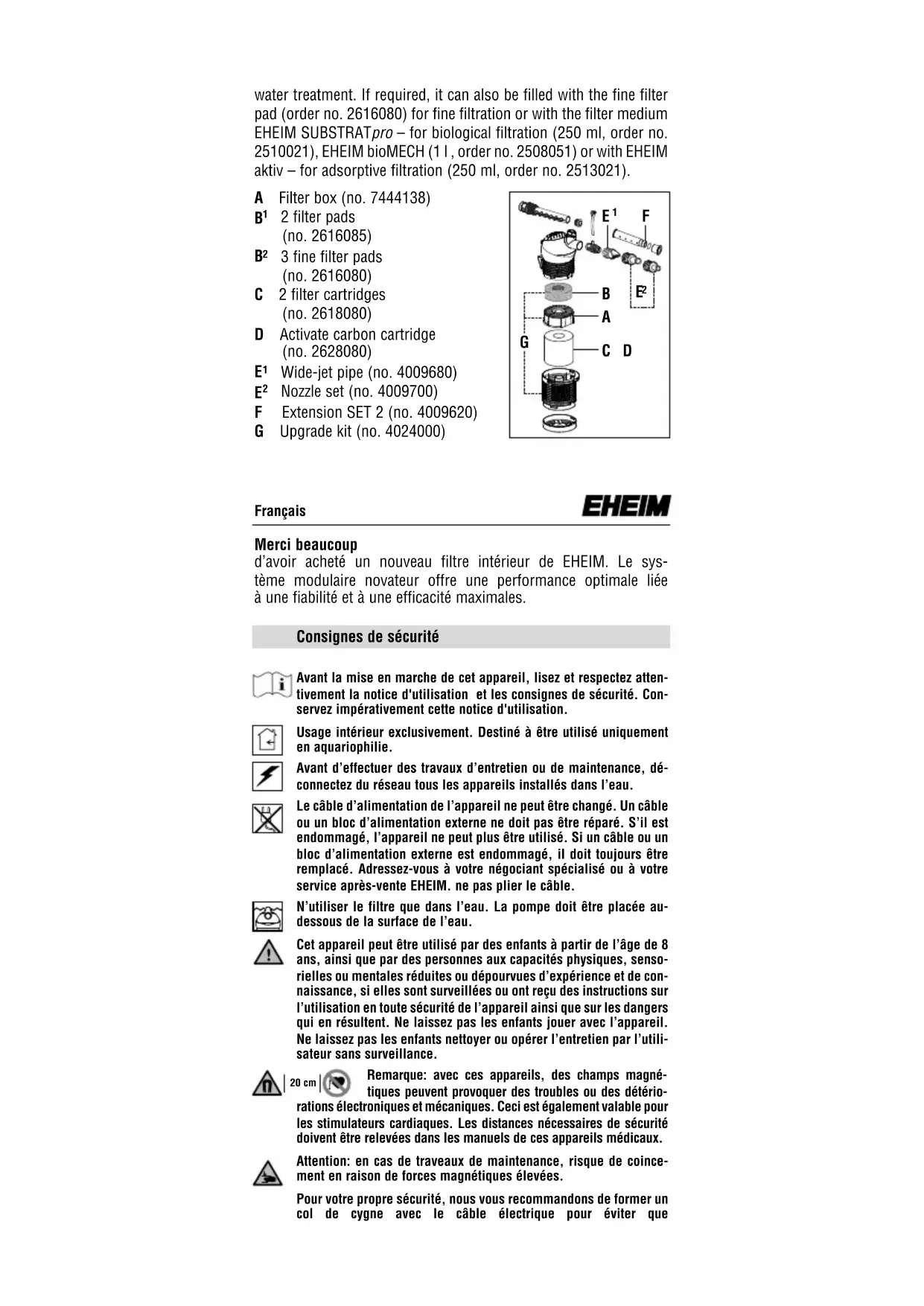

Le produit est autorisé à l’emploi conformément aux réglemen- tations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l’Union européenne.Entretien K Déconnectez le filtre! Pour enlever la tête de pompe, il faut retirer la pompe de son receptacle. L Retirez le couvercle de pompe. Enlevez la turbine avec les coussinets et nettoyez-la. Dégagez le régulateur de débit et le diffuseur/canne de refoulement de la tête de pompe. Net- toyez les orifices d’entrée et de sortie à l’aide de la brosse de nettoyage (réf. 4009560). Réinstallez ensuite la turbine et veillez à la bonne tenue des coussinets. Fermez le couvercle et réinstallez la tête de pompe. Le filtre intérieur peut être utilisé via la boîte du filtre pour un traitement ciblé de l'eau. En cas de besoin, la boîte peut être remplie du coussin en ouate fin (réf. 2616080) – filtrage fin, d'EHEIM SUB-STRATpro – biologique (250 ml, réf. 2510021), EHEIM bioMECH (1 l, réf. 2508051) ou d'EHEIM aktiv – adsorptif (250 ml, réf. 2513021). A Boîte du filtre (réf. 7444138)

2 Nattes filtrantes (réf. 2616085)

3 Coussins en ouate (réf. 2616080) C 3 Cartouches filtrantes (réf. 2618080) D Cartouche filtrante à charbon actif (réf. 2628080)

Ajustage de jet large (réf. 4009680)

Jet de gicleurs (réf. 4009700) F Set d’extension 2 (réf. 4009620) G Kit de mise à jour (réf. 4024000) Accessoires G Les cuves du filtre sont faciles à séparer en exerçant une pression légère sur chaque clip. H Nettoyez ensuite les modules et rincez la/les cartouche(s) de filtration. Pour les modèles 130 et 180, il convient de ne rincer l’une des cartouches que légèrement à l’eau tiède afin de conserver le tapis bactérien et d’en accélérer la recon- stitution. I Retirez la boîte du filtre du support de la tête de pompe au niveau du bord prévu à cet effet. Ouvrez le couvercle, puis nettoyez ou remplacez la natte filtrante. Rassemblez ensuite les modules du filtre nettoyés en respec- tant la forme prévue. Hartelijk dank voor het kopen van uw nieuwe EHEIM-binnenfilter. Het innovatieve modulaire systeem biedt een optimale capaciteit bij perfecte be- trouwbaarheid en een zeer grote effectiviteit. Nederlands Veiligheidsinstructies
