BEDIENUNGSANLEITUNG Aquaball 180 EHEIM

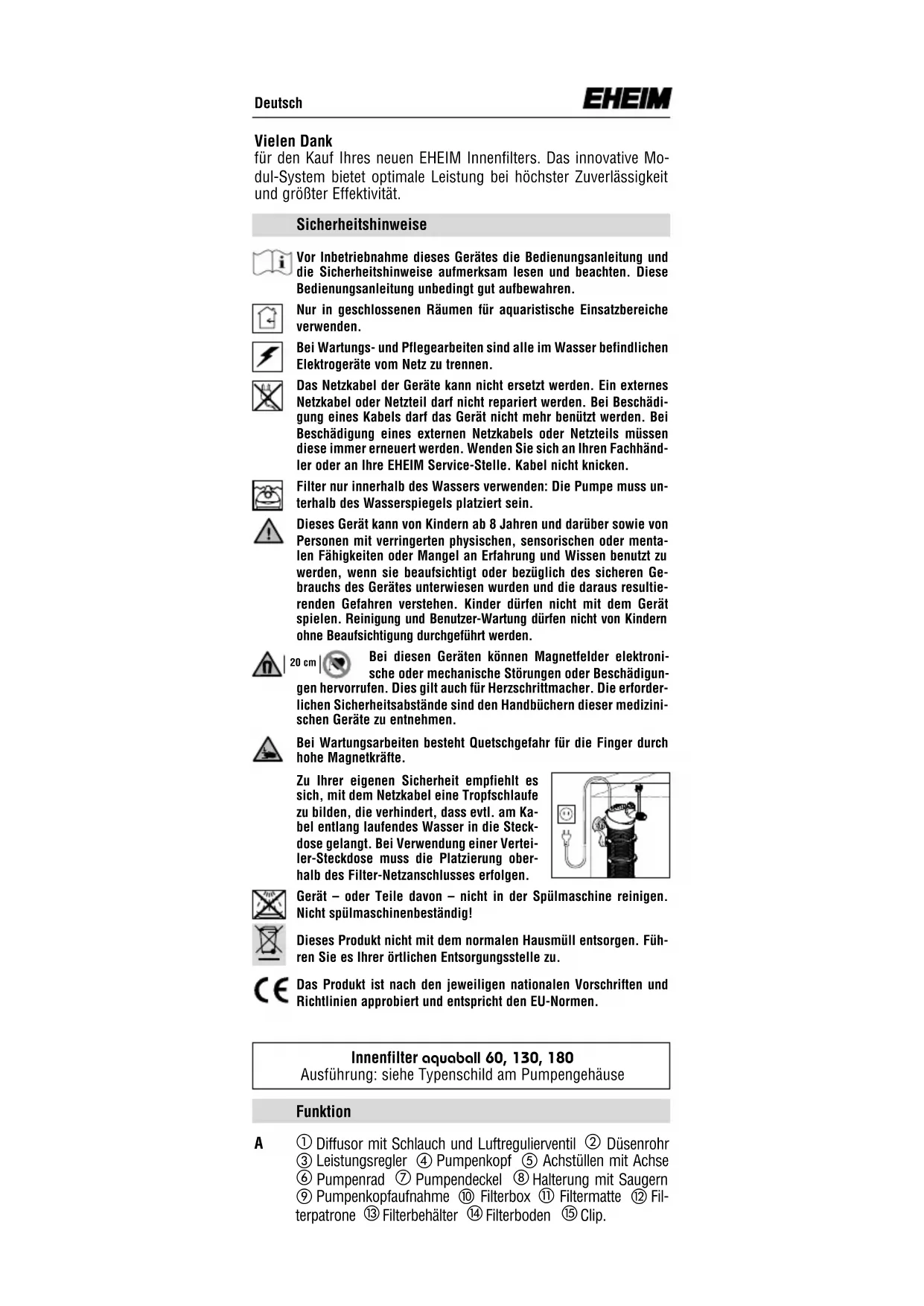

für den Kauf Ihres neuen EHEIM Innenfilters. Das innovative Modul-System bietet optimale Leistung bei hochster Zuverlösigkeit und größter Effektivität.

Sicherheitshinweise

Vor Inbetriebnahme这点es Gerates die Bedienungsanleitung und die Sicherheitshinweise aufmerksam lessen und beachten. These Bedienungsanleitung unbedingt gut aufbewahren.

Nur in geschlossenen Räumen für aquaristische Einsatzbereiche verwenden.

Bei Wartungs- und Pflegearbeiten sind alle im Wasser befindlichen Elektrogeräte vom Netz zu trennen.

Das Netzkabel der Geräte kann nicht ersetzt werden. Ein externes Netzkabel oder Netzeil darf nicht repariert werden. Bei Beschädigung eines Kabels darf das Gerät nicht mehr benutzt werden. Bei Beschädigung eines externen Netzkabels oder Netzeils mussen diese immer erneuert werden. Wenden Sie sich an ihren Fachhändler oder an ihre EHEIM Service-Stelle. Kabel nicht knicken.

Filter nur innerhalb des Wassers verwenden: Die Pumpe muss unterhalb des Wasserspiegels platziert sein.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutz zu werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

20 cm! Bei diesen Geräten konnen Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbuchern dieser medizinischen Geräte zu entnahmen.

Bei Wartungsarbeiten besteht Quetschgelahr für die Finger durch hohe Magnetkräfte.

Zu ihrer eigenen Sicherheit empfehlts sich, mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am KaBel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwendung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfolgen.

Gerät - oder Teile davon - nicht in der Spülmaschine reinigen. Nicht spülmaschinenbeständig!

Dieses Produkt nicht mit dem normalen Hausmull entsorgen. Führer Sie es ihrer ortlichen Entsorgungsstelle zu.

Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Innenfilter aquaball 60, 130, 180

Ausführung: siehe Typenschild am Pumpengehause

Funktion

A

① Diffusor mit Schlauch und Luftregulierventil ② Dusenrohr ③ Leistungsregler ④ Pumpenkopf ⑤ Achstullen mit Achse ⑥ Pumpenrad ⑦ Pumpendeckel ⑧ Halterung mit Saugern ⑨ Pumpenkopfaufnahme ⑩ Filterbox ⑪ Filtermatte ⑫ Filterpatrone ⑬ Filterbehalter ⑭ Filterboden ⑮ Clip.

Der modular aufgebaute Innenfilter sorgt in einem Arbeitsgang für die mechanisch-biologische Reinigung des Aquarienwassers bei permanenter Umwälzung, gezielter Oberflächenbewegung und regulierbarer Sauerstoffzufuhr.

Über den dreidimensional drehbaren Pumpenkopf lasst sich die Ausströmrichtung einstellen. Der Leistungsregler bestimmt die gewünschte Durchflussmenge und mit dem Diffusor oder Düsenrohr kann die Luftanreicherung des Wassers dosiert werden.

In den Filterbehältern sorgen Schaumstoffpatronen für die mechanische Reinigung bei gleichzeitig wirksamer biologischer Wasserklarung. Zusätzlich ist in der Filterbox ein Filterschwamm eingesetzt, um die mechanische Reinigungswirkung bei stärkerer Verschmutzung zu intensivieren.

Mit der praktischen Halterung lasst sich der Filter im Aquarium platzieren und mit einem Handgriff entnehmer.

Montage / Inbetriebnahme

B Diffusor mit Luftschlauch und Luftregulierventil oder Dusen-rohr am Auslaufstutzen aufstecken.
C Die Sauger an der Halterung mit einer Drehbewegung auf die jeweilige Aufnahme eindrücken. Filter in Halterung einklippsen und an der Innenscheibe des Aquariums befestigen.
D Der Filter sollen so eingesetzt werden, dass der Pumpenkopf knapp unter der Wasseroberflache platziert ist. Pumpenkopf auf den gewünschten Ausstrombereich und den Oberflächenwinkel einstellen.
E Durch drehen des Leistungsreglers kann die Pumpenleistung nach Bedarf stufenlos reguliert werden. Über das Luftregulierventil des Diffusors lässt sich die Sauerstoffreicherung des Wassers dosieren.

Achtung: Die Diffusorleistung lasst je nach Verschmutzungsgrad des Filters nach.

Reinigung/Wartung

F Filter vom Netz trennen und anschließend nach oben aus der Halterungziehen.
G Mit leichtem Druck auf den jeweiligen Clip setzen sich die einzelnen Filterbehälter bequem voneinander trennen.
H AnschlieBend die Module reinigen und Filterpatrone(n) auswassen. Bei den Geräten 130 und 180 sollen darauf eine der Patronen nur weniger unter lauwarmem Wasser abgeschpüt werden, um den Bakterienrasen zu erhalten und dessen Neuentwicklung zu beschleunigen.
Filterbox am vorgesehen Rand aus der Pumpenkopfau-nahmeziehen.Deckel aufklappen und die Filtermatte aus-waschen bzw. erneuern.

Anschließlich die vereinigten Filterteile - unter Beachtung der vorgegebenen Form - wieder zusammenstecken, bis sie hörbar einrasten.

K Filter vom Netz trennen!

Um den Pumpenkopf abzunehmen,zieht man die Pumpe aus der Pumpenkopfaufnahme.

L Pumpendeckel abnehmen, Pumpenrad und Achse herausnehmen und reinigen. Leistungsregler und Diffusor/Dusenrohr aus dem Pumpenkopf Herausziehen.

Pumpenkammer, Wasserführung, Dusenrohr und die Ausströmöffnung mit Reinigungsbürste (Best.-Nr. 4009560) saubern.

AnschlieBend das Pumpenrad wieder einsetzen und auf richtigen Sitz der Achstullen achten. Den Pumpendeckel schlieBen und Pumpenkopf wieder einsetzen.

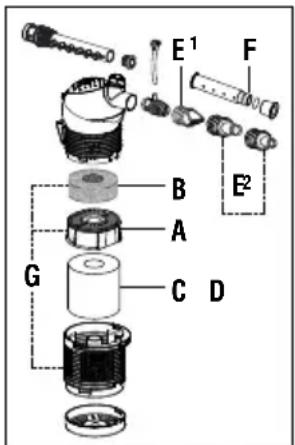

Zubehör

Über die Filterbox kann der Innenfilter zur gezielen Wasserbehandlung eingesetzt werden. Sie kann nach Bedarf auch mit dem Feinfiltersvlies (Best.-Nr. 2616080) - Feinfilterung, mit EHEIM SUBSTRATpro - biologisch (250 ml Best.-Nr. 2510021), EHEIM bioMECH (1 l - Best.-Nr. 2508051) oder mit EHEIM aktiv - adsorptiv (250 ml Best.-Nr. 2513021) befüllt werden.

A Filterbox (Best.-Nr. 7444138)
B1 2 Filtermatten

(Best.-Nr. 2616085)

B2 3 Filtervliese (Best.-Nr. 2616080)

C 2 Filterpatronen

(Best.-Nr. 2618080)

D Aktivkohlepatrone

(Best.-Nr. 2628080)

E1 Breitstrahlduse

(Best.-Nr. 4009680)

E2 Dusensatz (Best.-Nr. 4009700)

F Erweiterungs-SET 2

(Best.-Nr. 4009620)

G Up-grade-kit (Best.-Nr. 4024000)
