278 DS - Talkie-walkie MIDLAND - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 278 DS MIDLAND au format PDF.
| Type de produit | Talkie-walkie CB |
| Marque | MIDLAND |
| Modèle | 278 DS |
| Dimensions | 180 × 35 × 140 mm |
| Poids | 0,850 kg |
| Tension d'alimentation | 12,6 V CC ±10 % |
| Consommation maximale | 2 500 mA |
| Gamme de fréquences | 26,565 – 27,99125 MHz |
| Nombre de canaux | 40 canaux |
| Système de réception | Superhétérodyne à double conversion |
| Sensibilité | 0,5 µV pour 20 dB SINAD (AM et FM) |
| Bande audio | 300 Hz – 3 kHz |
| Impédance d'antenne | 50 ohms |
| Puissance d'émission | 4 W FM (selon bande) |
| Cycle d'usage | TX 5 % – RX 5 % – Veille 90 % (sur 1 h) |
| Température d'utilisation | 10 °C à +55 °C |
| Fonctions principales | Squelch automatique digital, Noise Blanker, balayage SCAN, canal d'urgence EMG, sélection de bande de fréquence, verrouillage du clavier micro |
| Écran | Afficheur multifonctions (canal, niveau, mode, etc.) |
| Connecteur d'antenne | SO239 (pour PL259) |
| Fusible | F 5 A 250 V |
| Garantie | 24 mois (appareil), 6 mois (accessoires) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les solvants. |
FOIRE AUX QUESTIONS - 278 DS MIDLAND
Questions des utilisateurs sur 278 DS MIDLAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Talkie-walkie au format PDF gratuitement ! Retrouvez votre notice 278 DS - MIDLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 278 DS de la marque MIDLAND.

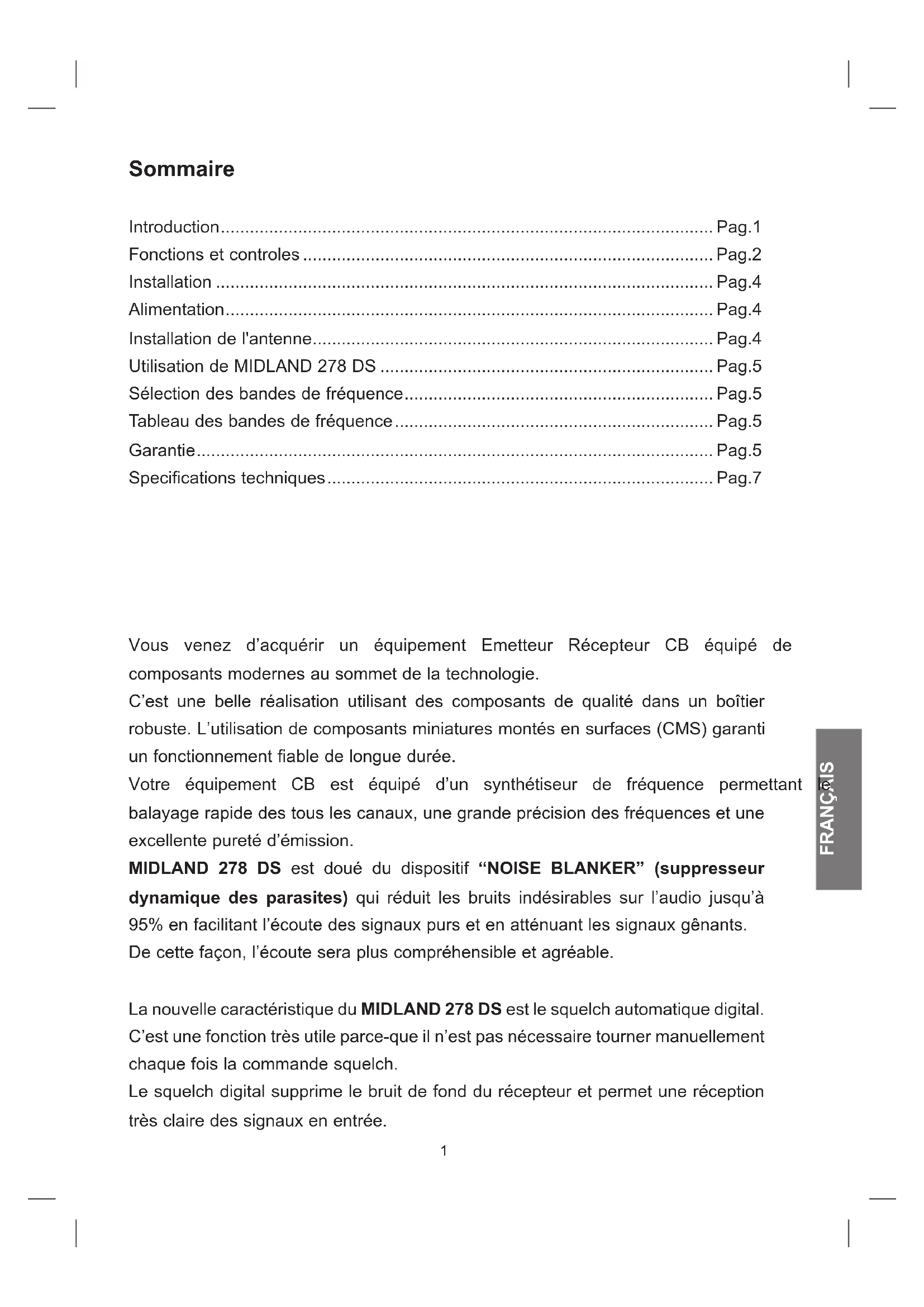

MODE D'EMPLOI 278 DS MIDLAND
Fonctions et contrôles..... Pag. 2
Installation......................................
Alimentation... Pag.4
Installation de l'antenne... Pag. 4
Utilisation de MIDLAND 278 DS...........................................................
Sélection des bandes de fréquence.
Tableau des bandes de fréquence... Pag.5
Garantie... Pag. 5
Spécifications techniques... Pag.7
Vous venez d'acquérir un équipement Émetteur Récepteur CB équipé de composants modernes au sommet de la technologie.
C'est une belle réalisation utilisant des composants de qualité dans un boîtier robuste. L'utilisation de composants miniatures montés en surface (CMS) garantit un fonctionnement fiable de longue durée.
Votre équipement CB est équipé d'un synthétiseur de fréquence permettant le balayage rapide de tous les canaux, une grande précision des fréquences et une excellente pureté d'émission.
MIDLAND 278 DS est doté du dispositif "NOISE BLANKER" (suppresseur dynamique des parasites) qui réduit les bruits indésirables sur l'audio jusqu'à 95% en facilitant l'écoute des signaux purs et en atténuant les signaux gênants.
De cette façon, l'écoute sera plus compréhensible et agréable.
La nouvelle caractéristique du MIDLAND 278 DS est le squelch automatique digital. C'est une fonction très utile parce que il n'est pas nécessaire de tourner manuellement chaque fois la commande squelch.
Le squelch digital supprime le bruit de fond du récepteur et permet une réception très claire des signaux en entrée.

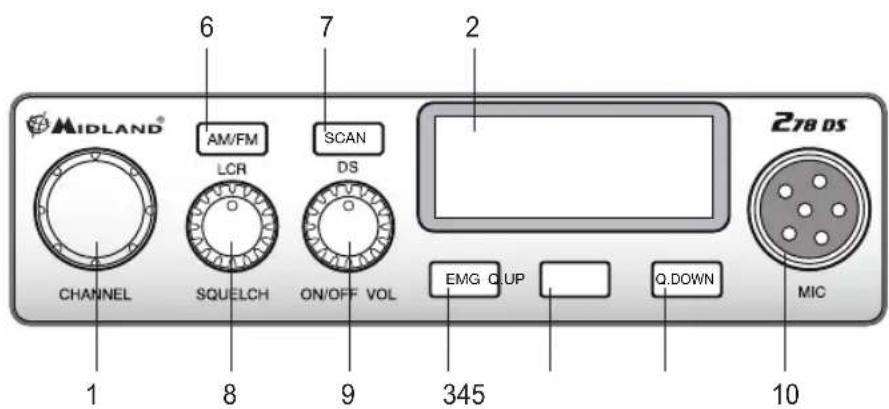

Fonctions et controles
- Sélection des canaux.

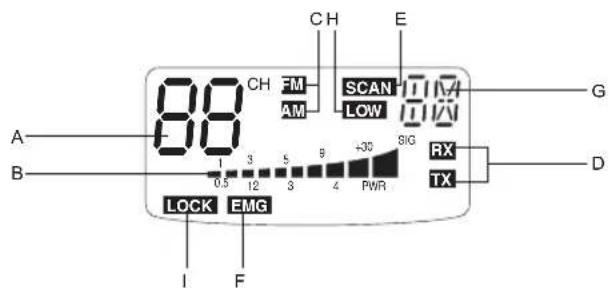

- Afficheur multifonctions. Il visualise:
A. Le numéro du canal utilisé. B. Le niveau relatif du signal reçu avec la puissance émise. C. Le mode de fonctionnement FM ou AM. D. RX: Réception, TX : Émission. E. Le mode de balayage (SCAN). F. Le canal de sécurité (EMG). G. Indique la bande de fréquence sélectionnée ou l'activation du squelch automatique (AS). H. LOW: est visualisé quand la radio transmet en basse puissance (cette condition se vérifie seulement pour certaines bandes de fréquence - voir le tableau).
I. LOCK: Blocage du clavier du microphone (UP/DOWN) activé.
- Le bouton EMG. L'appui sur ce bouton sélectionne immédiatement le canal 9 utilisé pour l'urgence et la sécurité. L'afficheur indique «EMG». Il n'est pas possible de modifier accidentellement le canal. Supprimer la fonction «EMG» pour changer le canal. 4.5. Les boutons Q. UP et Q. DOWN. Ces boutons permettent de modifier les canaux par dizaine.
- Bouton "AM/FM" (LCR) : Pour sélectionner le mode AM ou FM. Si vous l'appuyez avec le bouton "SCAN" quand vous allumez l'émetteur, "AM/FM" sélectionne la bande opérative. Votre choix sera visualisé sur l'écran.
Si vous sélectionnez une bande de fréquence seulement en modalité FM, cette touche
active la fonction LCR (rappeler le dernier canal utilisé).
- Bouton SCAN/DS. Ce bouton permet le balayage automatique des 40 canaux de la bande. Si vous l'appuyez avec le bouton "AM/FM", quand vous allumez l'émetteur, "SCAN" sélectionne la bande operative. Votre choix sera visualisée sur l'écran.
NOTE : Il est impératif que le bouton de Squelch ou silencieux soit lentement tourné dans le sens horaire à la limite où le bruit disparaît du haut-parleur en l'absence de réception utile.
Fonction DS.
Pour sélectionner le squelch automatique :
a. Allumez la radio. b. Appuyez brièvement la touche SCAN (DS). L'afficheur montrera 'AS' à la place de la bande de fréquence opérative. Le squelch automatique est activé.
- SQUELCH ou SILENCIEUX A régler comme ci-dessus.
- ON/OFF VOLUME Ce bouton cumule les fonctions d'arrêt-marche général de l'équipement ainsi que le réglage de volume d'écoute sur haut-parleur. Embase pour connections du microphone.

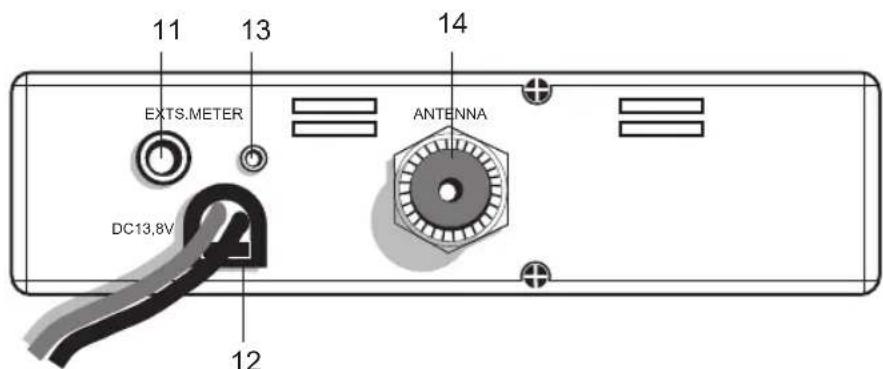

Panneau arriere
- EXT: Cette embase JACK 3,5 mm permet le raccordement d'un haut-parleur extérieur.
- Câble d'alimentation 12.6 Vcc.
- S. Meter: Cette embase JACK 2,5 mm permet le raccordement d'un instrument de mesure affichant le niveau du signal reçu.
- Connecteur Antenne (SO239 pour PL239).

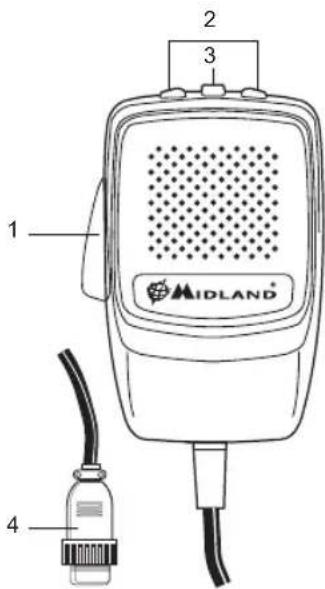

Microphone
- PTT: bouton pour l'émission.
- UP/DOWN: boutons de changement de canal.
- Touche LOCK : permet le blocage des touches UP/DOWN du microphone.
- Fiche de raccordement du microphone.
Installation
Sécurité et montage aisés doivent guider toute l'installation. Tous les contrôles doivent être accessibles à l'opérateur sans provoquer de mouvements pouvant mettre en danger le conduit du véhicule. Sélectionner la meilleure position pour l'équipement afin d'allier discrétion et sécurité. Utiliser l'étrier de montage livré avec l'équipement. Bien fixer l'équipement.
Alimentation
S'assurer que l'appareil est arrêté (position OFF).
Vérifier la polarité du câble d'alimentation :
- Le fil rouge doit être relié à la borne positive +
- Le fil noir doit être relié à la borne négative -.
Les dégâts éventuels provoqués par un mauvais câblage ne sont pas couverts par la garantie.
Attention
Pour obtenir de meilleures performances, il est recommandé d'installer la radio ou l'air est bien recyclé.
Installation de l'antenne
Le rendement de votre installation est totalement lié à la qualité de l'antenne utilisée.
Respecter les règles suivantes:
- Placer l'antenne le plus haut possible.
- La longueur de l'antenne doit être la plus importante possible.
- Si possible centrer l'antenne sur une surface métallique plane.
- Éloigner le plus possible le câble de l'antenne des sources d'interférences du véhicule (alternateur, bobines, calculateurs, etc.)
- Assurer un excellent contact de la masse de votre antenne avec la masse du véhicule.
- Contrôler soigneusement le passage du câble d'antenne. Éviter les courbures trop raides qui pourrait le blesser.
ATTENTION: il est recommandé de contrôler régulièrement la qualité de votre installation d'antenne si possible à l'aide d'un Wattmètre TOS mètre
Remplacer le fusible du câble d'alimentation avec un similaire du type F 5A 250V. Les paramètres et le symbole du fusible sont indiqués dans cette étiquette.
Utilisation de midland 278 DS
Une fois l'installation réalisée :
1 Connecter libre microphone, 2 Régler le silencieux (Squelch), 3 Régler l'appareil et régler le volume en position médiane, 4 Sélectionner le canal désiré,
5 Pour émettre, appuyer sur le PTT du micro et parler normalement à 10 cm du micro. 6 Pour écouter, relâcher le PTT.
Les bandes de fréquence doivent être choisies selon le pays où vous pouvez opérer.
- Eteignez l'appareil.
- Allumez la radio et appuyez en même temps sur les touches "AM/FM" et "SCAN".
- Avec la commande "CHANNEL", sélectionnez la bande de fréquence désirée (voir le tableau des bandes de fréquence).
- Appuyez le bouton "AM/FM" pour terminer la sélection.
NOTE 1 : dans la bande de fréquence UK, c'est possible de sélectionner directement la bande EC en appuyant sur la touche “AM/FM” pendant 2 secondes environ.
NOTE2: Quand vous sélectionnez une bande de fréquence seulement en modalité FM, la touche "AM/FM" active la fonction LCR (rappeler le dernier canal utilisé).
La bande de fréquences reconnue dans tous les pays européens est 40CH FM 4W (EC) - voir le tableau pour les restrictions à l'utilisation.
Garantie
La garantie ne limite pas les droits (légaux) de l'utilisation dans le cadre des lois nationales applicables relatives à la vente de produits de consommation.
Pendant la période de garantie, le fabricant ou un revendeur habilité remédie au défaut en réparant ou remplaçant le produit, dans la limite de cette garantie.
Cette garantie limite est valable uniquement dans le pays où a été acheté le produit.
Période de garantie
La période de garantie débute lors de l'achat initial par du premier client final. Le produit est constitué d'une multitude d'éléments et ces éléments sont couverts par différentes périodes.
de garanties :
24 mois pour l'appareil lui-même
6 mois pour les éléments suivants : batterie, chargeurs, oreillettes, antennes.
Comment bénéficier de la garantie
Dans le cas d'un produit défectueux, merci de retourner le matériel à un réparateur agréé ou au fabricant directement. Pour bénéficier de cette garantie il est nécessaire de retourner au service autorisé:
Le produit défectueux (ou accessoires)
La facture originale, qui indique clairement le nom et l'adresse du vendeur, la date et le lieu de l'achat.
Ce que la garantie ne couvre pas
La garantie ne couvre pas:
L'usure normale du produit
Les défauts causés par une manipulation brute (défauts causés par un objet coupant, par torsion, compression ou chute...)
Les défauts ou dommages causés par une mauvaise manipulation du produit, y compris les utilisations contraires aux recommandations du fabricant.
Les défauts causés par d'autres facteurs/faits en dehors des contrôles raisonnables du fabricant.
La garantie ne couvre pas les défauts ou les dommages causés au produit par un mauvais usage, ou une connexion à quelconque produit, logiciel accessoire et / ou services non produits ou fournis par le fabricant ou par l'utilisation du produit pour un usage autre que pour l'usage prévu du produit.
La garantie n'est pas applicable si le produit a été ouvert, modifié ou réparé par quelqu'un d'autre que le revendeur autorisé, si il est réparé avec des pièces de rechange non autorisées ou si le numéro de série a été supprimé, effacé, abimé, altéré ou n'est plus lisible.
La garantie n'est pas applicable si le produit a été exposé à l'humidité, aux conditions thermiques extrêmes, aux intempéries, à la corrosion, à l'oxydation, au contact d'aliments ou de liquides ou à l'action de produits chimiques.
Specifications techniques
Canaux (voir le tableau des bandes de fréquences)
Bande de fréquence 26.565-27.99125 MHz
Cycle d'usage (% dans 1 heure) TX 5% - RX 5% - Stand-by 90%
Générateur de fréquence par synthétiseur
Température d'utilisation : 10° / + 55°C
Tension d'alimentation 12.6 V DC +/- 10 %
Dimensions. 180 x 35 x 140 mm
Poids : 0,850 kg
Recepteur
Système de réception. Superhétérodyne à double conversion
Fréquence intermédiaire. 1er 10,695 MHz. 2è 455 kHz
Sensibilité 0,5 μV pour 20 dB SINAD AM et FM
AM de 85% à 95%
Bande audio 300 Hz/3 kHz
Impédance antenne : 50 Ohms
Consommation max 2500 mA
Le produit affecté (ou accessoires)
Dégâts normaux du produit
