MANUALE UTENTE 278 DS MIDLAND

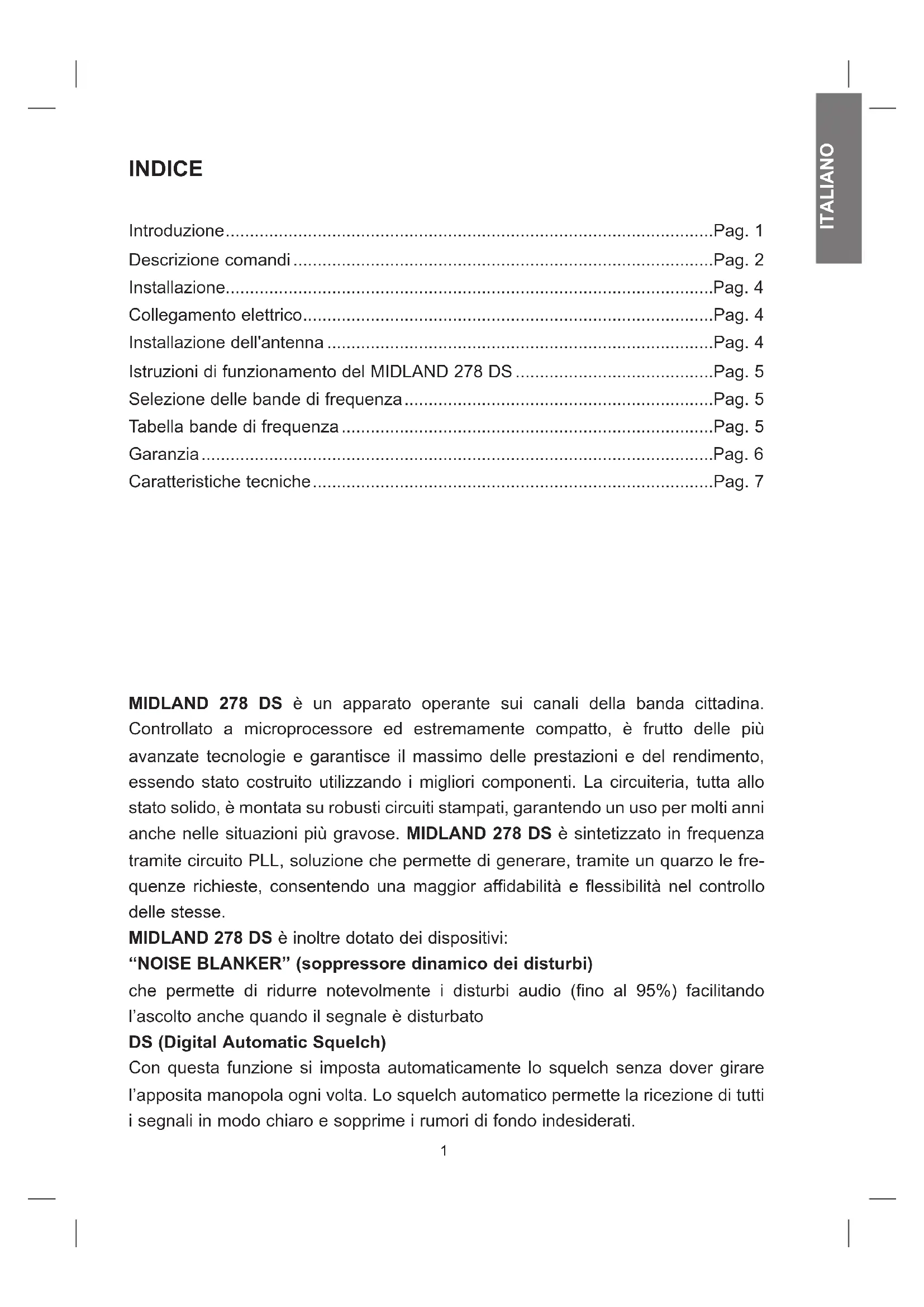

Introduzione.. .Pag.1
Descrizione comandi.. .Pag. 2
Installazione.. .Pag. 4
Collegamento elettrico.. .Pag.4
Installazione dell'antenna . . .Pag.4
Istruzioni di funzionamento del MIDLAND 278 DS... .Pag.5
Selezione delle bande di frequenza.. .Pag. 5
Tabella bande di frequenza.. .Pag. 5
Garanzia.. .Pag.6
Caratteristiche tecniche.. .Pag.7

MIDLAND 278 DS è un apparato operante sui canali della banda civadina. Controllato a microprocessore ed extremamente compatto, è frutto delle più avanzate technologie e garantisce il massimo delle prestazioni e del rendimento, essere stato costruito utilizzato i migliori componenti. La circuiteria, tutte allo stato solido, è montata su robusti circuiti stampati, garantendo un uso per molti annianches nelle situazioni più gravose. MIDLAND 278 DS è sintetizzato in frequenzatramite circuito PLL, soluzione che permette di generare,tramite un quarzo le frequenze richieste, consentendo una maggior affidabilità e flessibilità nel controllo delle stesse.

MIDLAND 278 DS è inoltre dotato dei dispositiivi:

"NOISE BLANKER" (soppressore dinamico dei disturbi)

che permette di ridurre notevolmente i disturbi audio (fino al 95% ) facilitando l'ascoltoanche quando il segnale è disturbato

DS (Digital Automatic Squelch)

Con esta funzione si imposta automaticamente lo squelch alla dover girare l'apposita manopola agli volta. Lo squelch automatico permette la ricezione di tutti i segnali in modo chiaro e copprime i rumori di fondo indesiderati.

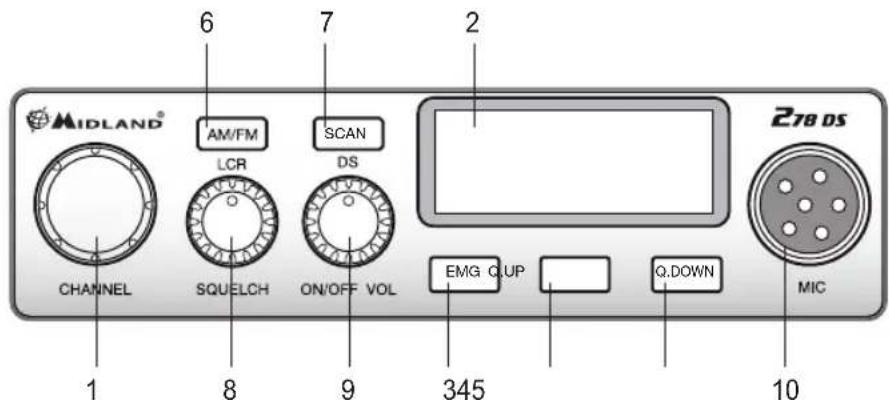

DESCRIZIONE COMANDI

1. Ricerca manuale canali

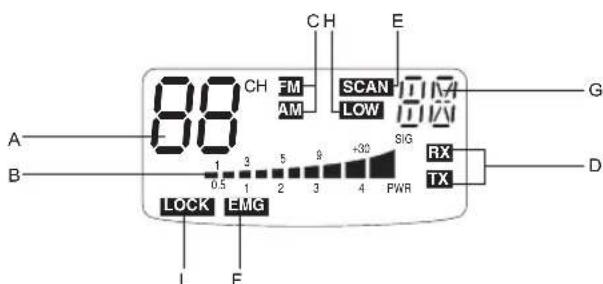

2. Display retroilluminato multifunzione:

A.Numero canali selezionati.
B. Indicatore di intensità del segnale ricevuto e di potenza di segnale trasmesso
C. AM/FM: indicator del modo di emissione
D. RX/TX: indicator ricezione (RX) e trasmissione (TX)
E. SCAN: indicatore funzione SCAN attenuata
F. EMG: indicatorel lampeggiante canale d'emergenza attivato
G. Indica la banda di frequenza selezionata o l'attivazione dello squelch automatico (AS)
H. LOW: viene visualizzatoo quando la radio trasmette in bassa potenza (condizione che si verifica solo per determinate bande di frequenza - vedi tabella bande).

I. LOCK: Attivazione del blocco tastiera (UP/DOWN) del microfono.

1. Pulsante "EMG" canale d'emergenza: premendo quello tasto si ci posizionera automaticamente sul canale 9 (canale d'emergenza). Sul display lampeggera "EMG" e non sare possibileambiare accidentalmente il canale.
   4.5. Pulsanti "Q.UP/Q.DOWN": per selezionare 10 canali versus l'alto (UP) o verso il basso (DOWN).
2. Pulsante "AM/FM (LCR): Per selezionare il modo di emissione (AM/FM). Se lo si preme all'accensione con il tasto "SCAN", selezione la banda operativa. Le relative scelte saranno visualizzate sul display. Se si selezione un banda di frequenza che opera solamente la modalità FM, il tasto "AM/FM" attiva la funzione LCR (richiamo ultimo canale selezionato).
3. Pulsante "SCAN (DS)": tramite quello comando si potra ricercare automaticamente

un canale occupato.

• Ruotare lo Squelch in senso orario fino a quando non sparisce il rumore di fondo.

• Premere il pulsante "SCAN". Il ricetrasmettitore scansionera automaticamente e ripeturamente tutti i canali sono a quando non trovera un canale occupato.

Se lo si preme all'accensione con il tastingo "AM/FM", selezione la banda operativa.

Le relative scelte saranno visualizzate sul display.

DS (Digital Automatic Squelch)

Differentemente dallo squelch standard, la funzione DS rileva automaticamente un determinato livello di squelch che permette la ricezione di tutti i segnali in maniera chiara e essere nessuna regolazione ulteriore. Lo squelch automatico inoltre soprime i rumori di fondo indesiderati quando non ci sono comunazioni in corso.

Per selezionare lo squelch automatico:

• Accendere la radio.

• Premere brevamente il tasto SCAN (DS). Sul display compare in alto a destra la scritta AS (alippo della banda di frequenza operativa). Ora lo squelch automatico è impostato.

• Manopola "Squelch" regolazione livello di soglia della ricezione: per la massima sensibilità del ricevitore è preferibile che il commando sia regolato solo al preciso livello dove il rumore di fondo del ricevitore viene eliminato.

• Manopola "ON/OFF-VOLUME":

Posizione "OFF": Apparato spento.

Posizione "Volume": Ruotando la manopola, regolare il volume al livello desiderato.

1. Presa microfono: inseire lo spinotto del microfono nella presa. Con i tasti UP/DOWN del microfono, si potranno cancellare manualmente i canali.

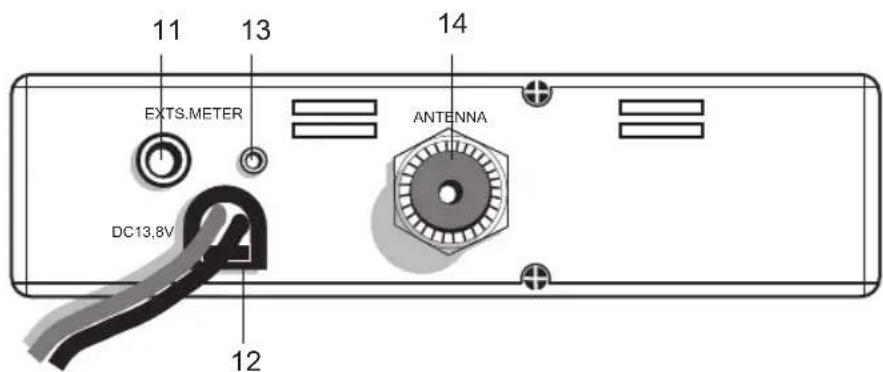

PANNELLO POSTERIORE

1. Presa EXT: presa altoparlante esterno (questo collegamento esclude l'uso dell'altoparlante interno).
2. Power 12.6 VCC: presa d'alimentazione.
3. Presa S. Meter: permette il collegamento di uno strumento esterno.
4. Connettore antenna: è previsto il connettore SO 239.

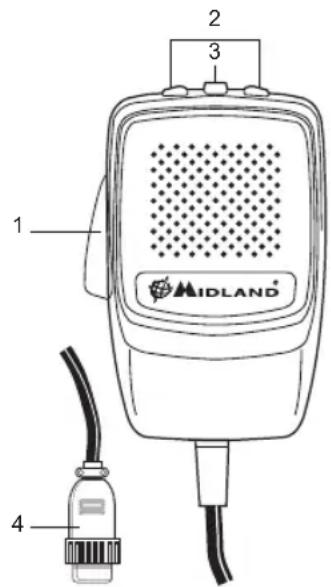

MICROFONO

1. PTT: pulsante di trasmissione
2. Pulsanti UP/DOWN:

sezione canali verso l'alto (UP) e verso il basso (DN)

1. Tasto LOCK: permette di bloccare i tasti UP/DOWN del microfono.
2. Connettore microfonico 6 pin

INSTALLAZIONE

Ricerca e localizzare, sul mezzo mobile, la posizione per installare l'apparato, utilizzando la staffa di supporto in dotazione o, eventualmente, un estrabile. Tale positizzazione devesse fatto in modo da non creare intralcio a chi guida, ma deveanche esserefacilitamente accessibile.

Praticare i fori (diametro di circa 3mm ) in una parte metallica per il fissaggio con le viti. Posizionare l'apparato nella staffa di fissaggio. Controllare che le viti siano ben serrate, in considerazione delle notevoli vibrazioni create dal mezzo mobile.

Prima di procedere in questa operazione, controllare che il ricetrasmettitore sua spento (posizione OFF= la manopola del volume completamente girata a sinistra, dopo lo scatto).

L'apparato è dotato di un cavetto d'alimentazione bicolare con un portafusabile inserito sul cavo rosso (positivo). Nel collegamento, è molto importante rispetto la polaritàanche se l'apparato è protetto contro l'inversione accidentale.

Di norma si identifica il polo positivo con il colore rosso o con il segno "+" e il polo negativo con il colore nero o con il segno "-".

Gli stessi segni (o colori) identificativi li troveremo sulla batteria (accumulatore od altro) e nella scatola dei fusibili dell'automobile. Si raccomanda di collegare in modo corretto e stabile i terminali del cavetto alla batteria.

ATTENZIONE

Per l'ottimizzazione delle prestazioni si consiglia l'installazione dell'apparecchiatura in luoghi che possano consentire un sufficiente riciclo d'aria.

INSTALLAZIONE DELL'ANTENNA

Informazioni utili:

1. Installare l'antenna nella parte più alta del veicolo
2. Maggiore è la lunghezza dell'antenna e migliorare sare il suo rendimento
3. Se possible, installare l'antenna al centro della superficie metallica scelta
4. Tenere il cavo dell'antenna lontano da fonti di disturbi elettrici
5. Assicurarsi di avere una buona massa
6. Evitare danni ai cavi

Attenzione: Non usare mai la radio CB alla aver installato un'antenna appropriata per non correre il rischio di danneggiare il trasmettitore; per la stessa ragione controllare periodicamente il ROStramite l'apposto strumento.

SOSTITUZIONE DEL FUSIBILE

Sostituire il fusibile del cavo di alimentazione con un similare di tipo F 5A 250V. I parametri ed il

simpolo del fusibile sono indicati nella seguente etichetta:

ISTRUZIONI DI FUNZIONAMENTO

Dopo aver installato e cablato il vosto CB e la vostra antenna, seguire attendamente le seguenti istruzioni per raggiungere un funzionamento soddisfacente del vosto apparato.

1. Avvitare la spina nella presa del microfono sul pannello e controllare il montaggio
2. Assicurarsi che l'antenna sua collegata al proprio connettore
3. Assicurarsi che il dato di squelch sa complemente ruotato verso sinistra
4. Accendere l'apparato e regolare il commando del volume per un buon livello sonoro
5. Selezionare il canale desiderato,ambiando il canale in senso orario o antiorario
6. Per trasmettere, premere il pulsante di trasmissione PTT sul microfono
7. Per ricevere, rilasciarlo

SELEZIONE BANDE DI FREQUENZA

La scelta delle bande di frequenza deve essere eseguita a seconda del paese nel quale si intende operare.

Procedimento:

1. Spegnere la radio.
2. Accendere l'apparechio premendo contemporaneamente i tasti "AM/FM" e "SCAN".
3. Ruotare la manopola "CHANNEL" e selezionare la banda di frequenza desiderata (vedi tabella bande).
4. Premere il tasto "AM/FM" per terminare la selezione.

NOTA1: nella banda di frequenza UK è possibile selezionare direttamente la banda EC premendo il tasting "AM/FM" per 2 secondi circa.

NOTA2: se si selezione un banda di frequenza che opera solamente la modalità FM, il tasting "AM/FM" attiva la funzione LCR (richiamo ultimo canale selezionato).

TABELLA BANDE DI FREQUENZA

Sigla sul display Paese

I Italia 40 CH AM/FM 4Watt

I2 Italia 34 CH AM/FM 4Watt

D Germania 80 CH FM 4Watt / 12 CH AM 1Watt

D2 Germania 40 CH FM 4Watt / 12 CH AM 1Watt

D3 Germania 80 CH FM 4Watt / 40 CH AM 1Watt

D4 Germania 80 CH FM 4Watt / 40 CH AM 4Watt

EU Europa 40 CH FM 4Watt / 40 CH AM 1Watt

EC 40 CH FM 4Watt

E Spagna 40 CH AM/FM 4Watt

F Francia 40 CH FM 4Watt / 40 CH AM 1Watt

PL Polonia 40 CH AM/FM 4W

UK Inghilterra 40 CH FM 4 Watt frequence inglesi + EC 40 CH FM 4Watt

ATTENZIONE!

Lo standard sicuramente riconosciuto in tutti i paesi europei è 40CH FM 4W (EC) - vedi tabella "Restrizioni all'uso".

GARANZIA

Il consumatore è titolare di diritti secondo la legislazione nazionale applicabile disciplinante la vendita dei beni di consumo e la garanzia lascia impreggiudicati tali diritti.

La durata della garanzia è di mesi 24 a decorrere alla data di acquisito o alla data della ricevuta rilasciata dal rivenditore; per farla valere l'utente deve presentare lo scontrino d'acquisito assiem e al box dell'apparato acquistato.

La garanzia copre l'apparecchio nella totalità delle sue parti esclusi i TRANSISTORS finali e comprende sua il materiale che la manodopera necessaria per le riparazioni.

La garanzia non copre i difetti causati dall'uso o collegamento del Prodotto con accessori o/e software non prodotti o forniti dal Produttore o da un uso del prodotto diverso da quello per cui il prodotto medesimo è stato realizzato. Essa non è valida in caso di apertura, modifica o riparazione da parte di soggetti diversi dai centri autorizzati o in caso di riparazioni effettuate con ricambi non autorizzati.

Nulla sera dovuto all'acquirente per il tempo durante il quale l'apparecchio sare rimasto inattivo né egli potra prestendere risarcimenti o indennizzi per spese sostene come pure per danni diretti o indiretti derivanti dall'uso dell'apparecchio.

CARATTERISTICHE TECNICHE

GENERALI

Canali (vedi tabella bande)

Gamma di frequenza 26.565-27.99125 MHz

Ciclo di utilizzo (% su 1 ora) TX 5% RX 5% Stand-by 90%

Controllo di frequenza a PLL

Temperatura . 10^± 55^

Tensione d'alimentazione 12.6 Vcc ±10%

Dimensione. 180 (L) 35 (H) 140 (P) mm

Peso 0,850 kg

RICEVITORE

Sistema ricevente. Supereterodina a doppia conversione

Frequenza intermedia. I^ IF: 10.695 MHz · II° IF: 455 KHz

Sensibilità 0.5μV per 20dB SINAD

Potenza d'uscita audio @10% THD 2.0W @ 8 Ohm

Distorsione audio. .. . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...

Reiezione alle immagini 65dB

Selettivita sul canale 65dB

Rapporto segnale disturbo 45dB

Assorbimento all'attesa 250mA

TRASMETTITORE

Potenza d'uscita 4W max

Modulazione FM:1,8KHz ± 0,2KHz

AM:da 85% a 95%

Frequenza di risposta 300Hz/3 KHz

Impedenza d'uscita. RF 50 Ohm sbilanciato

Rapporto segnale disturbo 40 dB MIN

Corrente assorbita max 2500mA
