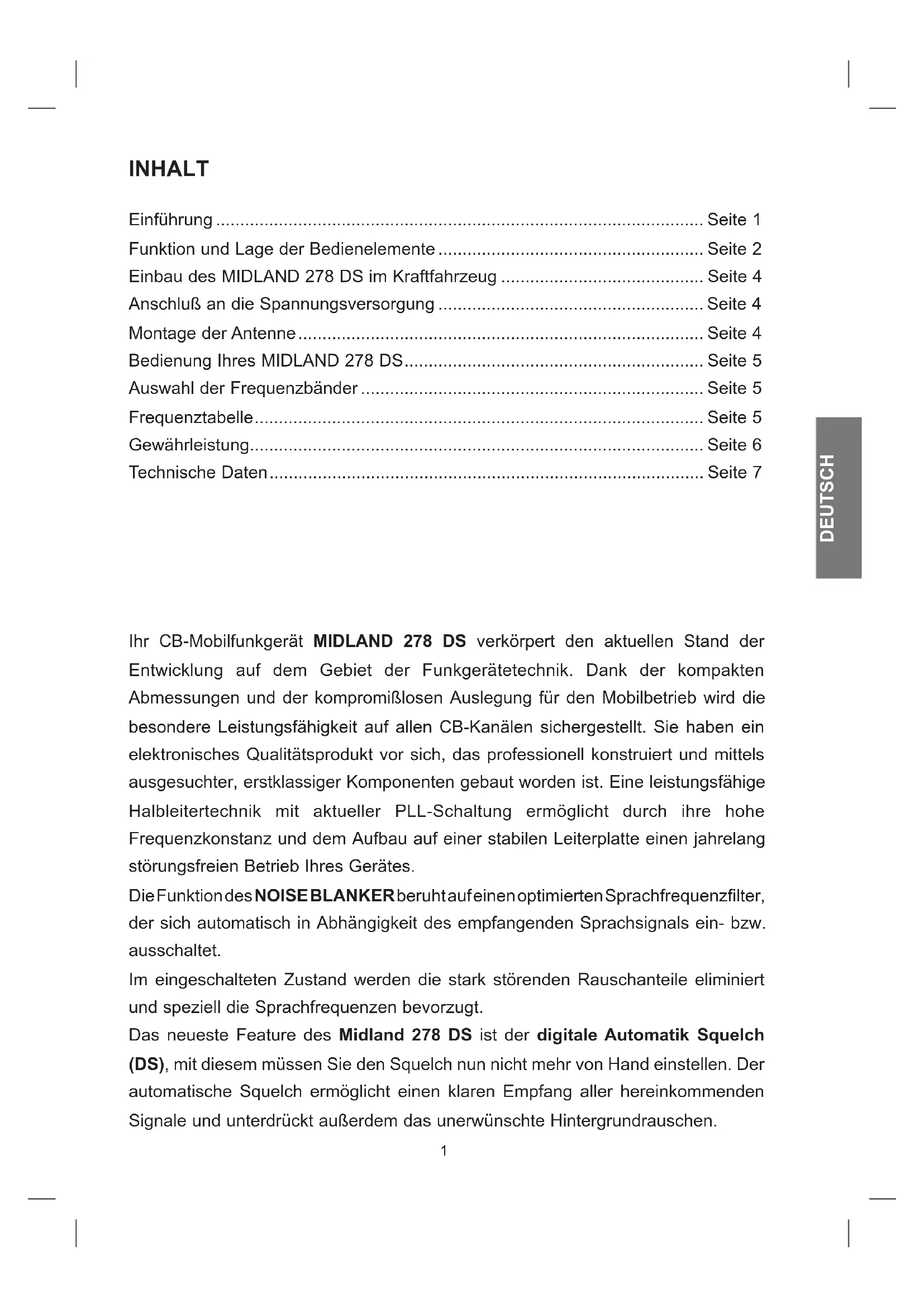

BEDIENUNGSANLEITUNG 278 DS MIDLAND

Funktion und Lage der Bedienelemente. . 2

Einbau des MIDLAND 278 DS im Kraftfahrzeug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AnschluBa an die Spannungsvorsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage der Antenne. 4

Bedienung Ihres MIDLAND 278 DS.

Auswahl der Frenzbander . 5

Frequenzlabelle . 5

Gewährleistung. 6

Technische Daten. 7

Ihr CB-Mobilfunkgerät MIDLAND 278 DS verkorpert den aktuellen Stand der Entwicklung auf dem Gebiet der Funkgerätechnik. Dank der kompakten Abmessungen und der kompromäßlosen Auslegung für den Mobilbetrieb wird die besondere Leistungsfähigkeit auf allen CB-Kanänen sichergestellt. Sie haben ein elektronisches Qualitätsvprodukt vor sich, das professionell konstruiert und mittels ausgesuchter, erstklassiger Komponenten gebaut worden ist. Eine leistungsfähige Halbleitertechnik mit aktueller PLL-Schaltung ermöglich durch ihre hohe Frequenzkonstanz und dem Aufbau auf einer stabilen Leiterplatte einen jahrelang störungsfreiern Betrieb Ihres Gerätes.

Die Funktion des NOISE BLANKER beruhtaufeinen optimierten Sprachfrequenzfilter, der sich automatisch in Abhängigkeit des empfangenden Sprachsignals ein- bzw. ausschaltet.

Im eingeschalteten Zustand werden die stark störenden Rauschanteile eliminiert und speziell die Sprachfrequenzen bevorzugt.

Das neueste Feature des Midland 278 DS ist der digitale Automatik Squelch (DS), mit diesen müssen Sie den Squelch nun nicht mehr von Hand einstellen. Der automatische Squelch erhögt einen klaren Empfang aller hereininkommenden Signale und unterrückt außerdem das unerwänschte Hintergrundrauschen.

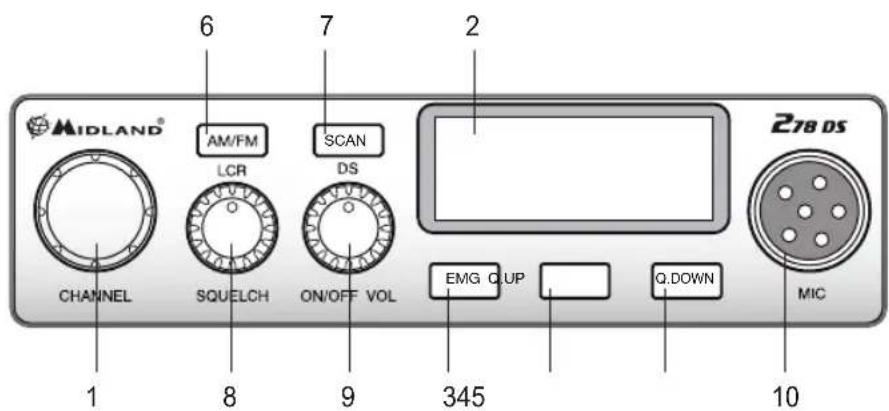

FUNKTION UND LAGE DER BEDIENELEMENTE

1. Kanalwahlschalter: mit diesen Schalter setzen sich die Kanäle einstellen.

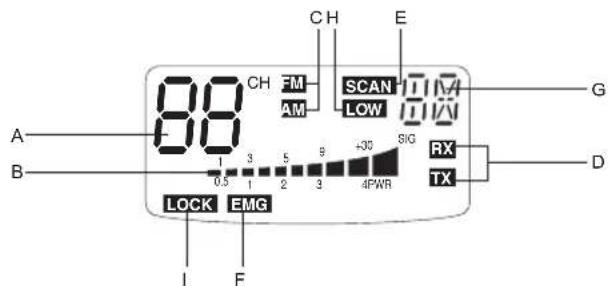

2. Multifunktions-Display mit Hintergrundbeleuchtung. Im Display werden die folgenden Informationen angezeigt:

A. Zweistellige Kanalanzeige
B. Relative Empfangsfeldsträke und Sendeleistung
C. AM/FM-Betriebsart
D. RX-/TX-Anzeige: TX = Sendebetrieb, RX = Empfangsbetrieb
E. SCAN-Betrieb, Suchlauf nach belegten Kanälen
F. EMG-Kanal, Fernfahrer-/Notruf-Kanal
G. Zeigt das gewähltes Frequenzband bzw. den aktivierten Automatik Squelch an.
H. LOW: erscheint, wenn das Funkgerät auf niedrige Ausgangsleistung schaltet (betrifft nur bestimmte Frequenzbänder - siehe Frequenztabelle)

I. LOCK: Aktivierung der Mikrofon-Tastaturverriegelung (UP/DOWN).

1. Kanal 9 Direkttaste, EMG: Auf Knopfruck laßt sich der Notrufkanal 9 direkte einschalten. In der Anzeige erscheint der Schriftzug "EMG". Ein anderer Kanal laßt sich nicht einstellen, solange der EMG-Kanal aktiv ist.
2. 1. 10-Kanal-Tasten, Q.UP und Q.DOWN: Drucken der Q. UP-Taste schaltet 10 Kanäle hoher, Q. DOWN schaltet 10 Kanäle tiefer.

3. Taste "AM/FM" (LCR): Zur Auswahl der gewünschten Betriebsart (AM/FM). Halt man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig gedrückt, kommt man in die Frenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt. Wird ein Frenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM"statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall - Aufruf des zuletzt genutzten Kanals).

4. Suchlauf- (Scan) und DS-Taste: Durch Einschalten des Suchlaufbetriebs让他们 sich belegte Kanäle automatisch suchen. Dazu muß die Rauschspere so aktiviert sein, daß das Hintergrunddrauschen unterrück wird. Drücken der Scan-Taste startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist. Hält man beim Einschalten die Tasten “AM/FM” und “SCAN” gleichzeitig gedrückt, kommt man in die Freuenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt.

DS (Digitaler Automatik Squelch): Im Gegensatz zum normalen Squelch passst sich der DS an den Rauschpegel automatisch an und erlaubt damit einen klaren Empfang aller hereinkommenden Signale. Außen dem wird das unerwünschte Hintergrundrauschen durch den DS unterrückt.

Um den Automatik Squelch zu aktivieren:

Schalten Sie das Funkerat ein.
- Drücken Sie die Scan-/DS-Taste kurz. Danach zeigt das Display in der oberen rechten Ecke, anstelle des Frenzbandes, "AS".

1. Rauschspere, Squelch: Um die hochstmögliche Empfangsempfindlichkeit zu nutzen, muß der Regler so eingestellt werden, daß das HintergrunddrauschenGRADE unterträckt wird.
2. Ein/Aus-Schalter, Lautstärkeregler: In der Stellung "OFF" ist Ihr MIDLAND 278 DS ausgeschaltet. Durch Drehen des Reglers im Uhrzeigersinn wird das Geräteingeschaltet. Weiteres Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke nach Wunsch.
3. Mikrofonbuchse: Hier wird der Stecker des Mikrofons eingesteckt.

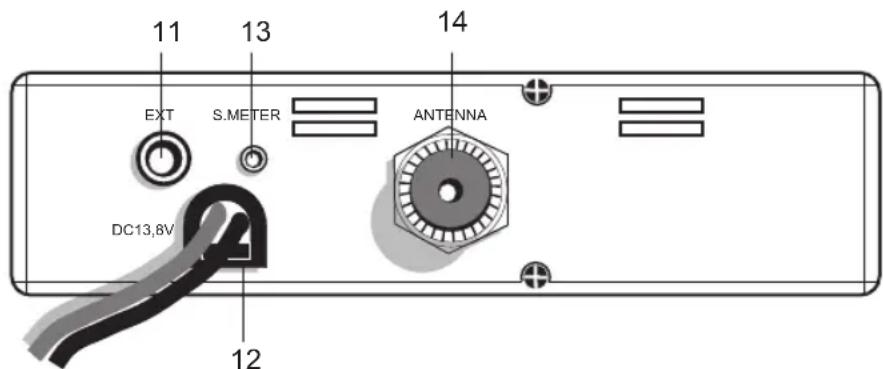

GERÄTERÜCKSEITE

1. Anschluß für externen Laufsprecher, EXT: An diese Buchse kann ein externer Wiedergabelaufsprecher angeschlossen werden. Der eingebaute Laufsprecher schaltet sich dann automatisch ab.
2. Buchse zum Anschluß der Spanningsversorgung, Power 12.6 V: über diese Buchse wird das 12 V Anschlußkabel mit dem Gerät verbunden.
3. S-Meter-Anschluß, S. Meter: An diese Buchse kann ein externes S-Meter angeschlossen werden.
4. Antennenbuchse (SO 239): Hier wird der Stecker des Antennenkabels mit dem MIDLAND 278 DS verbunden.

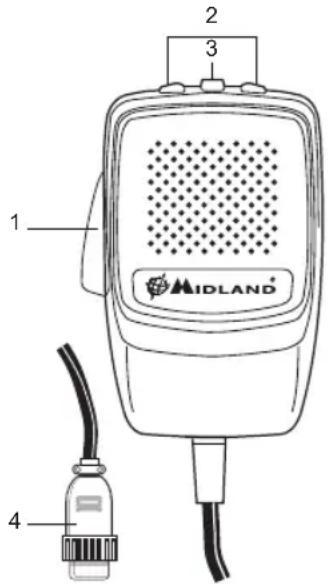

MIKROFON

1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. Taste LOCK: Verriegelung der Tasten UP/DOWN am Mikrofon
4. 6-poliger Mikrofonanschluß

EINBAU DES MIDLAND 278 DS IM KRAFTFAHRZEUG

Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit soll beim Fahrzeugeinbau im Vordergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr MIDLAND 278 DS mit Hilfe des Halte-bugels allein oder unter Verwendung der Führungsschienen ein. Der Haltebugel solle möglichst Verbindung mit Metalteilen der Karosserie haben.

ANSCHLUB AN DIE SPANNUNGSVERSORGUNG

Stellen Sie zunachst sicher, daß Ihr MIDLAND 278 DS ausgeschaltet ist. Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung geschützt ist:

Rote Kabelader = Pluspol (+)

Schwarze Kabelader = Minuspol (-)

Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskosten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders sorgfältig an die Stromversorgung des Fahrzeugs an.

ACHTUNG

Es wird empfohlen, das Gerät an einem Ort mit sehr larger Luftzirkulation anzubringen.

MONTAGE DER ANTENNE

1. Wahlen Sie den Antennenstandort so hoch wie möglich.
2. Je größter die mechanische Länge der Antenne ist,esto better wird die Leistung sein.
3. Falls mokih, montieren Sie die Antenne in der Mitte der gewahlten Montageflache.
4. Verlegen Sie das Antennenkabel möglichst welt entfernt von störenden Aggregaten (Zündung, elektrischen Verbrauchern usw.).
5. Stellen Sie sichere, daß metallisch leitende Teile des Antennenfußes einen möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech haben.
6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann.

WARNING:

Um Schäden zu vermeiden, sollen den Sie Ihr MIDLAND 278 DS niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in regelmäßigen Abständen zu überprüfen.

SICHERUNG ERSETZEN

Zum Ersetzen der Sicherung im DC-Kabel verwenden Sieitteine 5A Sicherung (Typ "F" fur 250V

BEDIENUNG IHRES MIDLAND 278 DS

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse Ihr's MIDLAND 278 DS.
2. Stellen Sie sicher, daß ihre Funkantenne über das Antennenkabel fest und sicher mit dem Antennenanschluss Ihrres MIDLAND 278 DS verbunden ist.
3. Vergewissern Sie sich, daß die Rauschspere (Squelch) geöffnet ist, d. h. der Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.
4. Schalten Sie Ihr MIDLAND 278 DS ein und stellen Sie die Wiedergabelautstärke nach ihren persönlichen Wünschen ein.
5. Stellen Sie den gewünschten Funkkanal ein.
6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit normaler Lautstärke und Tonlage.
7. Zum Empfangen halten Sie einfach die PTT-Taste wieder los.

AUSWAHL DER FREQUENZBÄNDER

Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkerat betrieben wird.

Vorgehensweise:

1. Schalten Sie das Funkerat aus.
2. Schalten Sie das Funkerati wieder ein und halten Sie damit gleichzeitig die Tasten "AM/ FM" und "SCAN" gedrückt.
3. Drehen Sie den Kanalwahlschalter "CHANNEL" und wahlen Sie das gewünschte Frequenzband aus (siehe Frequenzbandtabelle).
4. Drücken Sie die Taste "AM/FM", um die Auswahl zu bestätigen.

NOTIZ¹: Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband EC direkt auszuwahlen. Halten Sie dazu die Taste "AM/FM" ca. zwei Sekunden gedrückt.

NOTIZ²: Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM"statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall - Aufruf des zuletzt genutzten Kanals).

FREQUENZLABELLE

Anzeige im Display	Land
I Italien 40 K	Kanäle AM/FM 4 Watt
I2 Italien 34	Kanäle AM/FM 4 Watt
D Deutschland 80 Kanäle FM 4 Watt / 12 Kanäle AM 1 Watt
D2 Deutschland 40 Kanäle FM 4 Watt / 12 Kanäle AM 1 Watt
D3 Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
D4 Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 4 Watt
EU Europa 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
EC 40 Kanäle FM 4 Watt
E Spanien 40 Kanäle AM/FM 4 Watt
F Frankreich 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
PL Polen 40	CH AM/FM 4Watt
UK England 40 Kanäle FM 4 Watt Englische Frenzen + EC 40 Kanäle FM 4 Watt

ZULASSUNG: Das MIDLAND 278 DS ist entsprechend den europäischen Bestimmungen in allen Ländern notifiziert, die die europäische R&TTE Direktive anwenden und damit entsprechend den landesüblichen Bestimmungen benutzt werden. In Deutschland ist für den

Betrieb in den deutschen Programmiereinstellungen d1....d4 (ab Freigabe) als Mobilfunkgerät keine Anmeldung mehr erforderlich. Einschränkungen gelten für die Kanäle 41 -80 bei Feststationen in Grenznahme. Der Betrieb in der Programmierstellung EC ist in Deutschland und in den meisten europäischen Ländern für Reisende anmelde-und gebührenfrei.

GEWÄHRLEISTUNG/GARANTIE

Durch die Gewährleistung werden andere Verbraucherrechte unter der nationalen oder europäischen Gesetzgebung nicht berührt.

Die Gewährleistungsfrist beträgt 24 Monate ab Kauf-/Lieferdatum (bei Teilen mit beschränkter Lebensdauer wie, Akkus, Ladegeräte, Headsets und Antennen 6 Monate).

Sie ist ausschließlich in dem Land gültig, in dem das Produkt erworben und angeboten wurde und vom Hersteller für den Verkauf vorgesehen ist.

Im Falle eines Defekts, ist es notwendig das beanstandete Gerät (mit Fehlerangabe) in der originalen Verpackung zusammen mit dem gültigen Kaufbeleg zum Vertragspartner bzw. an den von ihm autorisierten Servicepartner zu schicken. Es gelten die gesetzlichen Regelungen sowie die aktuellen Verkaufs- und Geschäftsbedingungen des Vertragspartners. Alan Electronics GmbH gewährt auf alle mit den Markennamen ALAN, Albrecht und MIDLAND gekennzeichneten Produkte eine Garantie von 24 Monaten, bei einzelnen Produkten eine zusätzliche erweiterte Herstellergarantie. Sollten Sie feststellen, dass ein Produkt nicht ordnungsgemäß arbeitet, wenden Sie sich bei in Deutschland gekauften Gerätenitte zuerst an unseren Service Support, die Firma PST professional support technologies GmbH unter der Servicenummer 01805-012204 (14 Cent p. Minute im Festnetz) oder Sie stellen ihre Fragen kostenfrei per E-Mail an: [e-mail]

Zur Schnellen Abwicklung von Reparaturen senden Sie CB-Funkgeräte, Amateurfunkgeräte, Scanner oder Seefunkgeräte bzw. Zubehör dazu an folgende Adresse: Alan Electronics, Daimlerstraße 1k, 63303 Dreieich.

TECHNISCHE DATEN

Allgemeine Daten

Kanale (siehe die Frenztabelle)

Frequenzbereich 26.565-27.99125 MHz

Frequenzbelegungsdauer (% pro 1 Stunde) TX 5% - RX 5% - Stand-by 90%

Frequenzerzeugung.. ..PLL-System

Betriebstemperatur 10°C - +55°C

Spannungsversorgung 12.6 V DC +/- 10%

Abmessungen. 180x35x140 mm (BxHxT)

Gewicht. 0,850 kg

Empfänger

Empfangsprinzip Doppelsuper

Zwischenfrequenzen 1.ZF:10,695 MHz · 2.ZF:455 kHz

Empfindlichkeit 0,5 V bei 20 dB SINAD

NF-Wiedergabeleistung. 2 W an 8 Ohm, 10 % Klirr

Wiedergabeverzerrungen. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spiegelfrequenzunterrückung 65 dB

Nachbarkanaldampfung 65 dB

Gerauschspannungsabstand 45 dB

Ruhestromaufnahme 250 mA

Sender

Sendeleistung 4 W max

Modulation FM: 1,8 kHz +/-200 Hz AM: von 85% bis 95%

Sendefrequenzgang 300 Hz - 3 kHz

Ausgangsimpedanz (HF) 50 Ohm, unsymmetrisch

Gerauschspannungsabstand.. mind. 40 dB

Stromaufnahme max 2500 mA

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.

Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprechende Sicherung zulässig.
