MODE D'EMPLOI DE1821415 SIEMENS

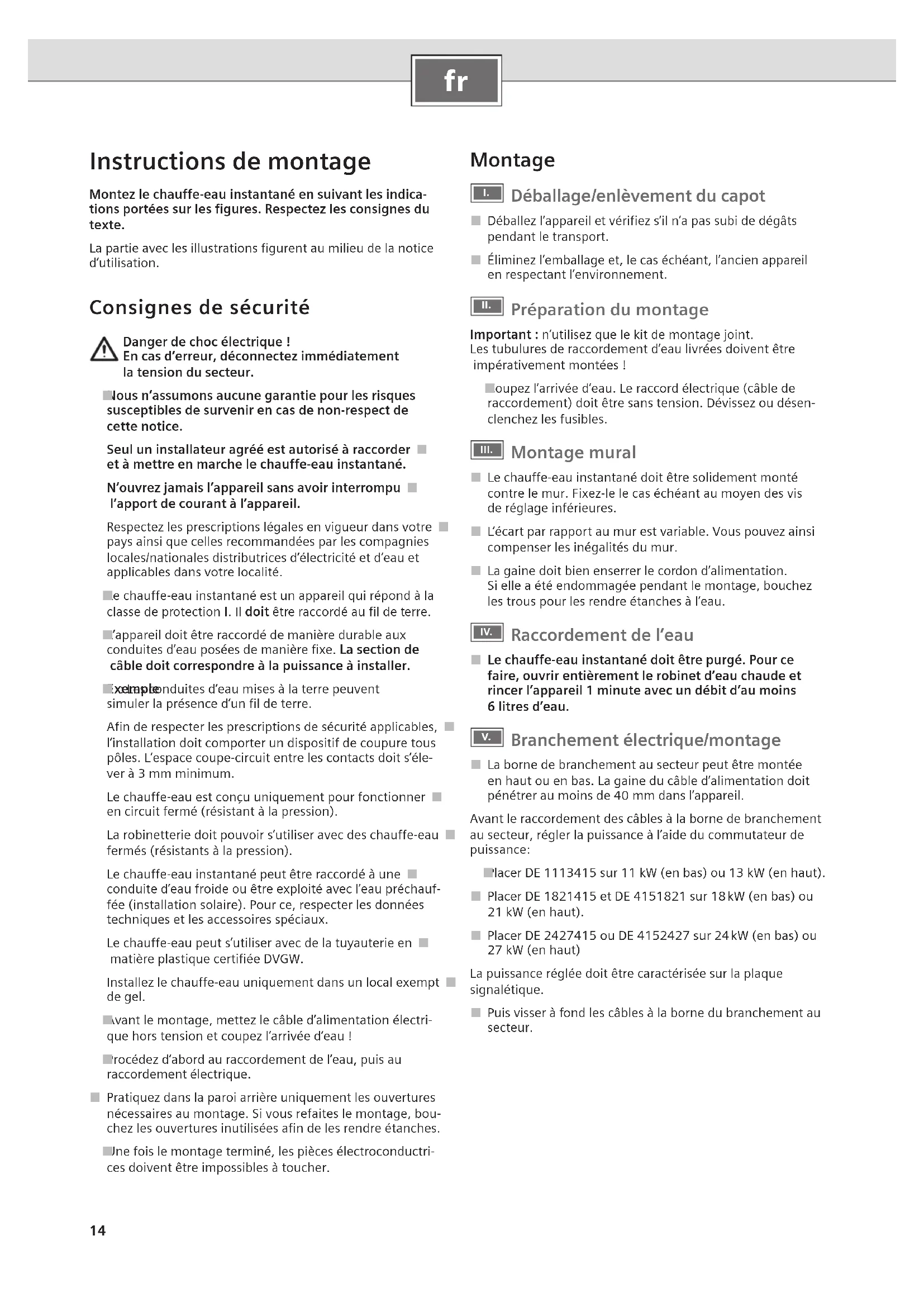

Instructions de montage Montez le chauffe-eau instantané en suivant les indica-tions portées sur les figures. Respectez les consignes du texte.La partie avec les illustrations figurent au milieu de la notice d’utilisation. Consignes de sécurité Danger de choc électrique !En cas d’erreur, déconnectez immédiatement la tension du secteur.Nous n’assumons aucune garantie pour les risques ■susceptibles de survenir en cas de non-respect de cette notice.Seul un installateur agréé est autorisé à raccorder ■et à mettre en marche le chauffe-eau instantané.N’ouvrez jamais l’appareil sans avoir interrompu ■ l’apport de courant à l’appareil.Respectez les prescriptions légales en vigueur dans votre ■pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d’électricité et d’eau et applicables dans votre localité.Le chauffe-eau instantané est un appareil qui répond à la ■ classe de protection I. Il doit être raccordé au fil de terre. L’appareil doit être raccordé de manière durable aux ■conduites d’eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.Exemple ■ : Les conduites d’eau mises à la terre peuvent simuler la présence d’un fil de terre.Afin de respecter les prescriptions de sécurité applicables, ■l’installation doit comporter un dispositif de coupure tous pôles. L’espace coupe-circuit entre les contacts doit s’éle-ver à 3 mm minimum.Le chauffe-eau est conçu uniquement pour fonctionner ■en circuit fermé (résistant à la pression).La robinetterie doit pouvoir s’utiliser avec des chauffe-eau ■fermés (résistants à la pression).Le chauffe-eau instantané peut être raccordé à une ■conduite d’eau froide ou être exploité avec l’eau préchauf-fée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.Le chauffe-eau peut s’utiliser avec de la tuyauterie en ■ matière plastique certifiée DVGW.Installez le chauffe-eau uniquement dans un local exempt ■de gel.Avant le montage, mettez le câble d’alimentation électri- ■que hors tension et coupez l’arrivée d’eau !Procédez d’abord au raccordement de l’eau, puis au ■ raccordement électrique. Pratiquez dans la paroi arrière uniquement les ouvertures ■ nécessaires au montage. Si vous refaites le montage, bou-chez les ouvertures inutilisées afin de les rendre étanches.Une fois le montage terminé, les pièces électroconductri- ■ces doivent être impossibles à toucher. Montage

Déballage/enlèvement du capot Déballez l’appareil et vérifiez s’il n’a pas subi de dégâts ■ pendant le transport. Éliminez l’emballage et, le cas échéant, l’ancien appareil ■ en respectant l’environnement. II. Préparation du montage Important : n’utilisez que le kit de montage joint. Les tubulures de raccordement d’eau livrées doivent être impérativement montées !Coupez l’arrivée d’eau. Le raccord électrique (câble de ■raccordement) doit être sans tension. Dévissez ou désen-clenchez les fusibles. III. Montage mural Le chauffe-eau instantané doit être solidement monté ■ contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures. L’écart par rapport au mur est variable. Vous pouvez ainsi ■ compenser les inégalités du mur. La gaine doit bien enserrer le cordon d’alimentation. ■ Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l’eau. IV. Raccordement de l’eau Le chauffe-eau instantané doit être purgé. Pour ce ■ faire, ouvrir entièrement le robinet d’eau chaude et rincer l’appareil 1 minute avec un débit d’au moins 6 litres d’eau.

Branchement électrique/montage La borne de branchement au secteur peut être montée ■ en haut ou en bas. La gaine du câble d’alimentation doit pénétrer au moins de 40 mm dans l’appareil.Avant le raccordement des câbles à la borne de branchement au secteur, régler la puissance à l’aide du commutateur de puissance:Placer DE 1113415 sur 11 kW (en bas) ou 13 kW (en haut). ■ Placer DE 1821415 et DE 4151821 sur 18 kW (en bas) ou ■ 21 kW (en haut). Placer DE 2427415 ou DE 4152427 sur 24 kW (en bas) ou ■ 27 kW (en haut)La puissance réglée doit être caractérisée sur la plaque signalétique. Puis visser à fond les câbles à la borne du branchement au ■ secteur.15

VI. Mise en service/informations supplémentaires L’appareil est conforme à la norme CEI 61000-3-12. Première mise en service Réenclencher les fusibles.

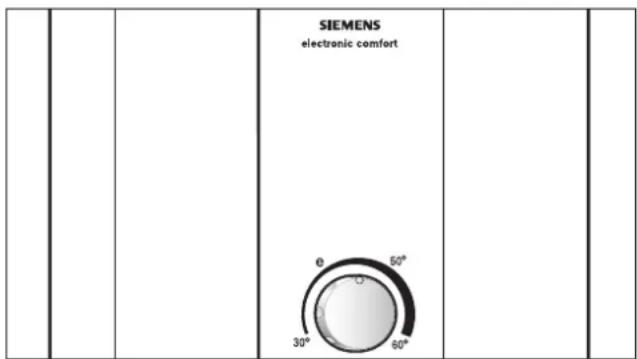

Régler la température. ■ Purge de démarrage : ouvrir le robinet d’eau chaude et ■ tirer de l’eau au moins 1 minute (débit au moins 6 litres par minute). L’appareil commence ensuite à chauffer (sécurité). Astuce : si l’appareil ne démarre pas en raison d’un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus. Lors d’une pression de conduite d’eau faible, retirez le

limiteur de débit (voir Fig. A). Expliquez à l’utilisateur le fonctionnement du chauffe-eau

Si votre installation domestique présente une pres- sion d’eau faible et si, pour cette raison, le chauffe- eau ne peut pas fonctionner à pleine puissance, enle vez le limiteur de débit. Données techniques DE 1113415 DE 1821415 DE 4151821 DE 2427415 DE 4152427 Puissance nominale [kW] 11,0 13,0

]4 4 6 Débit d’eau chaude pour puissance nominale pour une augmentation de température de 12 °C à 38 °C [l/min] 6,0 7,1 9,9 11,6 13,2 13,9 12 °C à 60 °C [l/min] 3,8 3,3 5,4 6,3 7,2 7,6 Débit à l’enclenchement [l/min] 2,6 2,6 2,6 Pression d’écoulement à l’enclenchement * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) Rayon d’action dans l’eau Résistance électrique spécifique à 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 Pression nominale [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Température maximale admissible à l’entrée [°C] 55 55 55 Impédance de secteur maximale sur le lieu de raccordement [Ω] ≤ 0,244 ≤ 0,244 ≤ 0,244

• Lui ajouter la perte de pression au mitigeur

Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation : Pour l’exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (ac- cessoires spéciaux) s’impose. Les autres relais de dé- lestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonc- tions erronées.

Lors d’une exploitation avec le relais de délestage brusque, l’électronique de réglage doit être codée.

Affichage de statut sur l’appareil DEL Statut de l’appareil Désactivée Désactivé Allumée Mise en service Clignotement lent (1/s) L’appareil chauffe Clignotement rapide (4/s) La température réglée n’est pas obtenue (le débit d’eau pour la puissance de raccorde- ment est trop élevée).

Le crible en aval du clapet anti-retour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1–3.16

Accessoires spéciaux Tuyauterie de montage en kit ■ BZ 45U20 : permet d’utiliser le chauffe-eau sous l’évier Commutateur prioritaire (relais de délestage brusque)

BZ 45L20 : pour l’exploitation avec commutation prioritaire Kit de montage ■ BZ 45K23 : pour une installation sur crépi Prémélangeur à thermostat ■ BZ 45T20 : pour le montage dans l’installation domestique lors de l’utilisation de l’eau préchauffée Exploitation avec eau préchauffée (exploitation solaire) Le chauffe-eau instantané chauffe déjà l’eau préchauffée à maxi 60 °C. Si l’arrivée d’eau froide dépasse la température de 55 °C, l’eau ne continue pas à être réchauffée. Important : La température d’arrivée de l’eau froide ne doit pas être supérieure à 55 °C ! Si la température d’arrivée de l’eau froide de 60 °C est dé- passée, l’appareil déclenche une déconnexion de la sécurité. C’est la raison pour laquelle un prémélangeur à thermostat doit être monté dans l’installation domestique (par ex. acces- soires spéciaux BZ 45T20), qui limite la température d’arrivée d’eau froide à maxi 55 °C en mélangeant l’eau froide.

Notice d’utilisation Avant d’utiliser cet appareil, lisez attentivement cette notice d’utilisation ! Consignes de sécurité Cet appareil est conçu pour une utilisation ménagère ou ■pour des applications apparentées à des tâches ménagè-res non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l’utilisation dans des cuisines de collaborateurs de magasins, bureaux , ex-ploitations agricoles et autres exploitations commerciales, ainsi que l’utilisation par des hôtes de pensions, de petits hôtels et d’aménagements d’habitats similaires. Danger de choc électrique !En cas d’erreur, déconnectez immédiatement la tension du secteur.Nous n’assumons aucune garantie pour les risques ■susceptibles de survenir en cas de non-respect de cette notice.Seul un installateur agréé est autorisé à raccorder et à ■mettre en marche le chauffe-eau instantané.Les réparations ne doivent être effectuées que par un ■ spécialiste afin d’éviter les dangers.N’installer le chauffe-eau instantané que dans un local ■exempt de gel.L’utilisation de cet appareil est fortement déconseillée aux ■personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu’aux enfants, hormis s’ils sont surveillés ou s’ils ont été instruits en regard de l’utilisation de l’appareil par une per-sonne, qui est responsable de leur sécurité.Tenir les enfants éloignés de l’appareil. Surveiller les ■ enfants afin qu’ils ne jouent pas avec l’appareil.Le mitigeur et le tuyau d’eau chaude peuvent devenir ■chauds.En cas de panne, désenclencher immédiatement les fu- ■sibles. En présence d’une non-étanchéité sur l’appareil, fermer immédiatement la conduite d’eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée. Votre nouvel appareil Le chauffe-eau électronique "electronic comfort“ réchauffe l’eau, tandis qu’elle coule à travers l’appareil.L’appareil s’enclenche et réchauffe l’eau si le robinet d’eau chaude est ouvert. Il se désenclenche à nouveau si vous fermez le robinet d’eau. Pour utiliser le chauffe-eau instantané, procéder comme suit Choisir la température d’eau de douche Le bouton tournant vous permet de choisir la température souhaitée en continu de 30 °C à 60 °C Économie d’énergie et d’eau Le mélange d’eau froide sur la robinetterie consomme de manière superflue de l’eau et de l’énergie. C’est la raison pour laquelle régler directement la quantité de débit dési-rée sur le chauffe-eau instantané et ouvrir le robinet d’eau chaude.En position « e », l’appareil est exploité de la manière la plus économique possible. Mise en service après l’arrêt de l’eau Mettre l’appareil sans tension (désenclencher les fusibles ■dans l’installation domestique).Ouvrir le robinet d’eau chaude aussi longtemps que l’air ■sorte de la conduite.Réenclencher les fusibles. ■L’appareil est prêt à la mise en service. Nettoyage Ne frotter l’appareil qu’avec un chiffon humide. Ne pas ■ utiliser de produits décapants ou abrasifs.Ne pas utiliser de nettoyeur à vapeur. ■ Service après-vente Si vous contactez le service après-vente, veuillez indiquer le

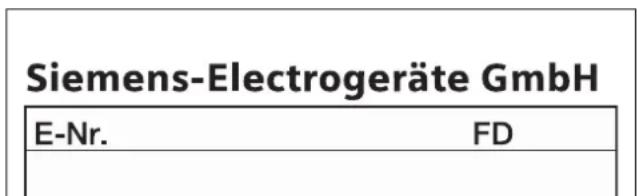

E et le n FD de votre appareil. Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.18

En cas de panne que faire ? Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d’elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n’est pas nécessaire et vous écono- misez ainsi des frais. Panne Cause Remède Qui ? Débit trop faible de l’eau. Le crible du robinet d’eau ou de la pomme de douche est bouché. Retirer le crible et le nettoyer ou le décalcifier. Client Le crible du bloc chauffant est bouché. Faire nettoyer le crible par un tech- nicien spécialisé. Technicien spécialisé Le crible en aval du clapet anti-re- tour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Technicien spécialisé La température de l’eau réglée n’est pas obtenue. Le chauffe-eau instantané est raccordé à un mélangeur d’évier à thermostat. Régler la température sur le chauf- fe-eau instantané à « max ». Client La limite de puissance est obtenue. Débit trop élevé et/ou température d’arrivée d’eau froide trop faible. Réduire le débit sur le robinet d’eau. Client Par un technicien spécialisé : laisser réguler le débit via une sou- pape d’équerre. Contrôler le limiteur de débit ou uti- liser un plus petit Technicien spécialisé L’eau n’est pas suffisamment chaude. Le fusible dans l’installation do- mestique s’est déclenché. Contrôler le fusible dans l’installa- tion domestique. Client Le coupe-circuit automatique de l’appareil s’est déclenché. Laisser contrôler le coupe-circuit automatique de l’appareil par un technicien spécialisé. Contrôler la température d’arrivée permise. Technicien spécialisé La limite de puissance est obtenue. Débit trop élevé et/ou température d’arrivée d’eau froide trop faible. Par un technicien spécialisé : laisser réguler le débit via une sou- pape d’équerre. Contrôler le limiteur de débit ou uti- liser un plus petit Technicien spécialisé Le commutateur de puissance est réglé de manière erronée. Adapter le commutateur de puis- sance à l’appareil. Technicien spécialisé De l’eau froide coule brièvement. La détection d’air dans l’appareil détecte de l’air dans l’eau et dé- connecte brièvement la puissance chauffante. Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. Automati- que du chauf- fe-eau instantané Hivérisation : La température de sortie désirée n’est plus obtenue en hiver. La température d’arrivée a baissé. Réduire le débit d’eau sur le robinet d’eau jusqu’à ce que la température d’eau chaude désirée soit atteinte. Client L’appareil ne démarre (chauffe) pas, aucune eau chaude ne coule. Panne de courant ou première mise en service. Purge de démarrage : ouvrir le robinet d’eau chaude et tirer de l’eau au moins 1 minute (débit au moins 6 litres par minute). L’appareil commence ensuite à chauffer (sécurité). Si l’appareil ne démarre pas en raison d’un débit trop faible, reti- rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus. Client Si la panne n’a pas pu être éliminée, veuillez appeler le service après-vente.19

Élimination Cet appareil est marqué selon la directive euro- péenne 2002/96/CE relative aux appareils électri- ques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Garantie Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l’achat. Le revendeur chez qui vous vous êtes procuré l’appareil four- nira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie,veuillez toujours vous munir de la preuve d’achat. Sous réserve de modifications.20
