INSTRUKCJA OBSŁUGI DE1821415 SIEMENS

warm hot chaude heet gorący

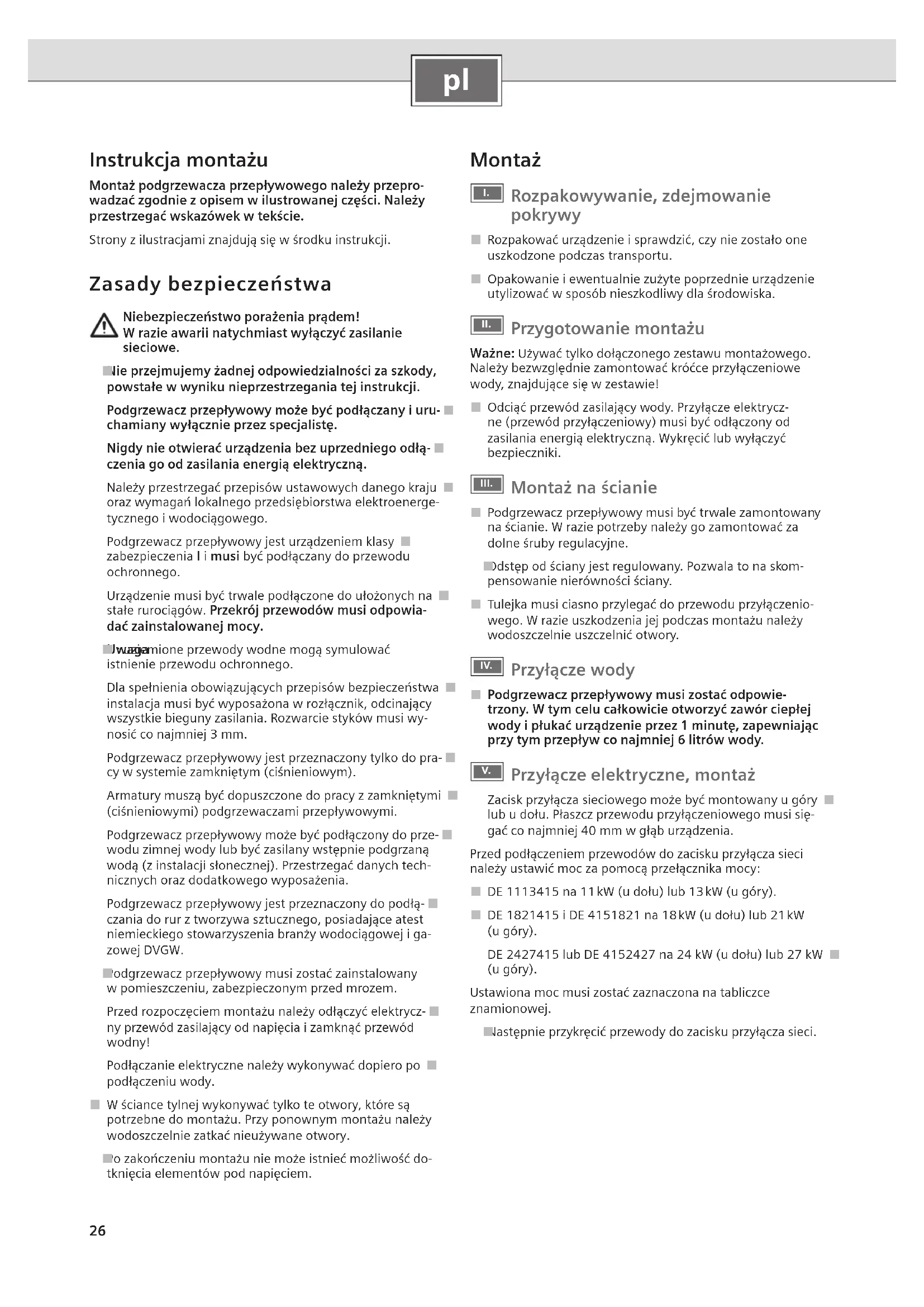

Instrukcja montażu Montaż podgrzewacza przepływowego należy przepro- wadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście. Strony z ilustracjami znajdują się w środku instrukcji. Zasady bezpieczeństwa Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. Nie przejmujemy żadnej odpowiedzialności za szkody,

powstałe w wyniku nieprzestrzegania tej instrukcji. Podgrzewacz przepływowy może być podłączany i uru- ■ chamiany wyłącznie przez specjalistę. Nigdy nie otwierać urządzenia bez uprzedniego odłą- ■ czenia go od zasilania energią elektryczną. Należy przestrzegać przepisów ustawowych danego kraju ■ oraz wymagań lokalnego przedsiębiorstwa elektroenerge- tycznego i wodociągowego. Podgrzewacz przepływowy jest urządzeniem klasy ■ zabezpieczenia I i musi być podłączany do przewodu ochronnego. Urządzenie musi być trwale podłączone do ułożonych na ■ stałe rurociągów. Przekrój przewodów musi odpowia- dać zainstalowanej mocy. Uwaga ■ : uziemione przewody wodne mogą symulować istnienie przewodu ochronnego. Dla spełnienia obowiązujących przepisów bezpieczeństwa ■ instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wy- nosić co najmniej 3 mm. Podgrzewacz przepływowy jest przeznaczony tylko do pra- ■ cy w systemie zamkniętym (ciśnieniowym). Armatury muszą być dopuszczone do pracy z zamkniętymi ■ (ciśnieniowymi) podgrzewaczami przepływowymi. Podgrzewacz przepływowy może być podłączony do prze- ■ wodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych tech- nicznych oraz dodatkowego wyposażenia. Podgrzewacz przepływowy jest przeznaczony do podłą- ■ czania do rur z tworzywa sztucznego, posiadające atest niemieckiego stowarzyszenia branży wodociągowej i ga- zowej DVGW. Podgrzewacz przepływowy musi zostać zainstalowany

w pomieszczeniu, zabezpieczonym przed mrozem. Przed rozpoczęciem montażu należy odłączyć elektrycz- ■ ny przewód zasilający od napięcia i zamknąć przewód wodny! Podłączanie elektryczne należy wykonywać dopiero po ■ podłączeniu wody. W ściance tylnej wykonywać tylko te otwory, które są ■ potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory. Po zakończeniu montażu nie może istnieć możliwość do-

tknięcia elementów pod napięciem. Montaż

Rozpakowywanie, zdejmowanie pokrywy Rozpakować urządzenie i sprawdzić, czy nie zostało one ■ uszkodzone podczas transportu. Opakowanie i ewentualnie zużyte poprzednie urządzenie ■ utylizować w sposób nieszkodliwy dla środowiska. II. Przygotowanie montażu Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie! Odciąć przewód zasilający wody. Przyłącze elektrycz- ■ ne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki. III. Montaż na ścianie Podgrzewacz przepływowy musi być trwale zamontowany ■ na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne. Odstęp od ściany jest regulowany. Pozwala to na skom-

pensowanie nierówności ściany. Tulejka musi ciasno przylegać do przewodu przyłączenio- ■ wego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie uszczelnić otwory. IV. Przyłącze wody Podgrzewacz przepływowy musi zostać odpowie- ■ trzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody.

Przyłącze elektryczne, montaż Zacisk przyłącza sieciowego może być montowany u góry ■ lub u dołu. Płaszcz przewodu przyłączeniowego musi się- gać co najmniej 40 mm w głąb urządzenia. Przed podłączeniem przewodów do zacisku przyłącza sieci należy ustawić moc za pomocą przełącznika mocy: DE 1113415 na 11 kW (u dołu) lub 13 kW (u góry). ■ DE 1821415 i DE 4151821 na 18 kW (u dołu) lub 21 kW ■ (u góry). DE 2427415 lub DE 4152427 na 24 kW (u dołu) lub 27 kW ■ (u góry). Ustawiona moc musi zostać zaznaczona na tabliczce znamionowej. Następnie przykręcić przewody do zacisku przyłącza sieci. ■27

Napięcie znamionowe [V] 400 400 400 Zabezpieczenie [A] 16 / 20 32 40 Minimalny przekrój przewodów [mm

]4 4 6 Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury od 12 °C do 38 °C [l/min] 6,0 7,1 9,9 11,6 13,2 13,9 od 12 °C do 60 °C [l/min] 3,8 3,3 5,4 6,3 7,2 7,6 Próg włączenia [l/min] 2,6 2,6 2,6 Włączające ciśnienie przepływu * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 Ciśnienie nominalne [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Maksymalnie dopuszczalna temperatura zasilania [°C] 55 55 55 Maksymalna impedancja sieci w miejscu podłączenia [Ω] ≤ 0,244 ≤ 0,244 ≤ 0,244

• Należy doliczyć do tego spadek ciśnienia w baterii VI. Uruchamianie, informacje dodatkowe Urządzenie spełnia wymagania normy IEC 61000-3-12. Pierwsze uruchomienie Włączyć bezpieczniki.

Ustawić temperaturę. ■ Płukanie rozruchowe: otworzyć zawór ciepłej wody i po- ■ bierać wodę przez co najmniej 1 minutę (natężenie prze- pływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa). Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas urucha- miania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Przy niskim ciśnieniu w sieci wodociągowej usunąć ogra-

nicznik przepływu (patrz rys. A). Wyjaśnić użytkownikowi sposób obsługi podgrzewacza

Jeżeli ze względu na za niskie ciśnienie w sieci wodo- ciągowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

Układ priorytetowy do kombinacji z zasobnikowymi termami elektrycznymi: Do pracy w układzie priorytetowym konieczny jest specjalny przekaźnik odciążający BZ 45L20 (wyposa- żenie dodatkowe). Inne, istniejące już przekaźniki od- ciążania, mogą wykazywać błędy działania (za wyjąt- kiem elektronicznych przekaźników odciążania).

Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.

Wskazanie stanu pracy na urządzeniu Dioda LED Stan pracy urządzenia wył wył Świeci gotowość miga powoli (1/s) urządzenie nagrzewa miga szybko (4/s) ustawiona temperatura nie jest osią- gana (za duży przepływ w stosunku do mocy przyłączeniowej)

Zatkane sitko w zaworze zwrotnym w króćcu zasilają- cym zimnej wody. Wyjąć sitko i oczyścić go albo usunąć kamień. Patrz rys. E 1–3.28

Wyposażenie dodatkowe Zestaw rurowy ■ BZ 45U20: do stosowania podgrzewacza przepływowego jako urządzenia podstołowego Łącznik priorytetowy (przekaźnik odciążania) ■ BZ 45L20: do pracy w układzie priorytetowym Zestaw montażowy ■ BZ 45K23: do instalacji natynkowych Mieszacz termostatyczny ■ BZ 45T20: do montażu w in- stalacji domowej przy korzystaniu z wstępnie podgrzanej wody Użytkowanie z wstępnie nagrzaną wodą (praca z kolektorem słonecznym) Podgrzewacz przepływowy nagrzewa wstępnie nagrzaną wodę do maks. 60 °C. Jeżeli temperatura wody na zasilaniu przekroczy 55 °C, woda nie będzie już podgrzewana. Ważne: temperatura wody zasilającej nie może przekraczać 55 °C! W razie wzrostu temperatury wody zasilającej powyżej 60 °C w urządzeniu następuje automatyczne wyłączenie zabez- pieczające. Dlatego w instalacji budynku musi być zainsta- lowany termostatyczny mieszacz wstępny (dostępny jako wyposażenie dodatkowe, np. BZ 45T20), który ograniczy temperaturę wody zasilającej do maks. 55 °C przed domie- szanie zimnej wody.

Instrukcja obsługi Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi! Zasady bezpieczeństwa To urządzenie jest przeznaczone do stosowania w ■ go- spodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakła-dach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych ho-telach i innych placówkach mieszkaniowych. Niebezpieczeństwo porażenia prądem!W razie awarii natychmiast wyłączyć zasilanie sieciowe.Nie przejmujemy żadnej odpowiedzialności za szkody, ■powstałe w wyniku nieprzestrzegania tej instrukcji.Podgrzewacz przepływowy może być podłączany i uru- ■chamiany wyłącznie przez specjalistę.Aby uniknąć zagrożeń, naprawy mogą być wykonywane ■wyłącznie przez specjalistę.Podgrzewacz przepływowy musi zostać zainstalowany ■w pomieszczeniu, zabezpieczonym przed mrozem.Osoby (również dzieci) o upośledzeniach fizycznych, psy- ■chicznych lub umysłowych albo z niewystarczającym do-świadczeniem i wiedzą nie mogą obsługiwać tego urządze-nia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo.Nie dopuszczać dzieci do urządzenia. Nadzorować dzieci, ■aby zapobiec bawieniu się urządzeniem.Bateria i rura ciepłej wody mogą się bardzo nagrzewać. ■W razie awarii należy natychmiast wyłączyć bezpiecznik. ■W przypadku wystąpienia nieszczelności urządzenia na-tychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzo-wany zakład specjalistyczny. Nowe urządzenie Elektroniczny podgrzewacz przepływowy „electronic com-fort” nagrzewa wodę, przepływającą przez urządzenie.Podgrzewacz przepływowy włącza się i nagrzewa wodę z chwilą odkręcenia zaworu ciepłej wody. Po zamknięciu zaworu wody urządzenie wyłącza się. Sposób obsługi podgrzewacza przepływowego Ustawianie temperatury natrysku Za pomocą pokrętła można ustawić wymaganą temperaturę w zakresie od 30 °C do 60 °C. Oszczędzanie energii i wody Mieszanie zimnej i ciepłej wody w baterii powoduje nie-potrzebne zużycie wody i energii. Dlatego należy ustawić wymaganą temperaturę bezpośrednio w podgrzewaczu prze-pływowym i otworzyć zawór ciepłej wody.Przy ustawieniu „e” można najbardziej ekonomicznie eksplo-atować urządzenie. Uruchamianie po wyłączeniu wody Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki ■w instalacji domowej). Dotąd trzymać otwarty zawór ciepłej wody, aż wypłynie ■ całe powietrze z przewodu.Ponownie włączyć bezpieczniki. ■Urządzenie jest gotowe do pracy. Czyszczenie Urządzenie należy czyścić tylko wilgotną szmatką. Nie ■ używać agresywnych środków czyszczących ani środków do szorowania.Nie używać myjek parowych. ■ Serwis Wzywając serwis należy podać numer E i numer FD posiada-nego urządzenia. Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza.30

Co zrobić w przypadku zakłócenia? Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepo- trzebnego wzywania serwisu. Usterka Przyczyna Środki zaradcze Kto Za mały strumień przepływu wody. Zatkane sitko w zaworze wody lub w głowicy natryskowej. Wyjąć sitko i oczyścić go albo usunąć kamień. Klient Sitko w bloku grzewczym jest zatkane. Zlecić specjaliście oczyszczenie sitka. Specjalista Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody. Wyjąć sitko i oczyścić go albo usunąć kamień. Specjalista Ustawiona temperatura wody nie jest osiągana. Podgrzewacz przepływowy jest podłączony do baterii termostatycznej. Ustawić temperaturę w podgrzewa- czu przepływowym na „maks.”. Klient Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska tem- peratura wody zimnej na zasilaniu. Zmniejszyć strumień przepływu w baterii. Klient Przez specjalistę: zlecić regulację strumienia przepły- wu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Specjalista Woda nie staje się wystarczająco ciepła. Zadziałał bezpiecznik instalacji domowej. Sprawdzić bezpiecznik instalacji domowej. Klient Zadziałał bezpiecznik samoczynny urządzenia. Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urzą- dzenia. Sprawdzić dopuszczalną temperaturę zasilania. Specjalista Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska tem- peratura wody zimnej na zasilaniu. Przez specjalistę: zlecić regulację strumienia przepły- wu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Specjalista Przełącznik mocy jest nieprawidło- wo ustawiony. Dopasować przełącznik mocy do urządzenia. Specjalista Przez chwilę płynie zimna woda. Detekcja powietrza w urządze- niu wykrywa powietrze w wo- dzie i krótkotrwale wyłącza moc grzewczą. Po kilku sekundach podgrzewacz przepływowy automatycznie rozpo- czyna normalną pracę. Automatyka w podgrze- waczu prze- pływowym Praca w zimie: w zimie nie jest już osiągana wy- magana temperatura na wylocie. Spadła temperatura zasilania. Na tyle zredukować strumień wody, pobieranej z armatury, aż osiągnię- ta zostanie wymagana temperatura ciepłej wody. Klient Urządzenie nie jest uruchamia- ne (nie grzeje), nie płynie ciepła woda. Awaria zasilania lub pierwsze uruchomienie. Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa). Jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Klient Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.31

Ekologiczna utylizacja To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi od- padami pochodzącymi z gospodarstwa domowego. Użytkow- nik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowa- dzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez na- sze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedło- żenie dowodu kupna urządzenia. Zastrzega się prawo wpro- wadzania zmian. Warunki gwarancji Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków za- wierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów“. Zmiany zastrzeżone.32
