| Type de produit | Chauffe-eau instantané |
| Marque | Siemens |
| Modèle | DE1821515 |
| Puissance nominale | 18 kW ou 21 kW (réglable) |
| Tension nominale | 400 V |
| Protection par fusibles | 32 A |
| Section de câble minimale | 4 mm² |
| Débit d'eau chaude (ΔT=38°C) | 9,9 l/min (18 kW) / 11,6 l/min (21 kW) |
| Débit d'eau chaude (ΔT=60°C) | 5,4 l/min (18 kW) / 6,3 l/min (21 kW) |
| Débit d'enclenchement | 2,6 l/min |
| Pression d'écoulement à l'enclenchement | 0,025 MPa (0,25 bar) |
| Pression nominale | 1,0 MPa (10 bar) |
| Température maximale d'entrée | 55 °C |
| Plage de température de sortie | 20 °C à 60 °C |
| Impédance de secteur max | ≤ 0,44 Ω |
| Classe de protection | I |
| Fonctions principales | Réglage continu de température, affichage numérique, détection d'air, protection antigel, commutation prioritaire possible |
| Sécurité | Dispositif de coupure tous pôles, protection contre les surchauffes, isolation électrique |
| Entretien | Nettoyage avec un chiffon humide, ne pas utiliser de produits abrasifs ni de nettoyeur vapeur |
| Accessoires spéciaux | BZ45U20, BZ45L20, BZ45K23, BZ45T20 |
| Normes | CEI 61000-3-12 |
FOIRE AUX QUESTIONS - DE1821515 SIEMENS
Questions des utilisateurs sur DE1821515 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice DE1821515 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DE1821515 de la marque SIEMENS.
MODE D'EMPLOI DE1821515 SIEMENS

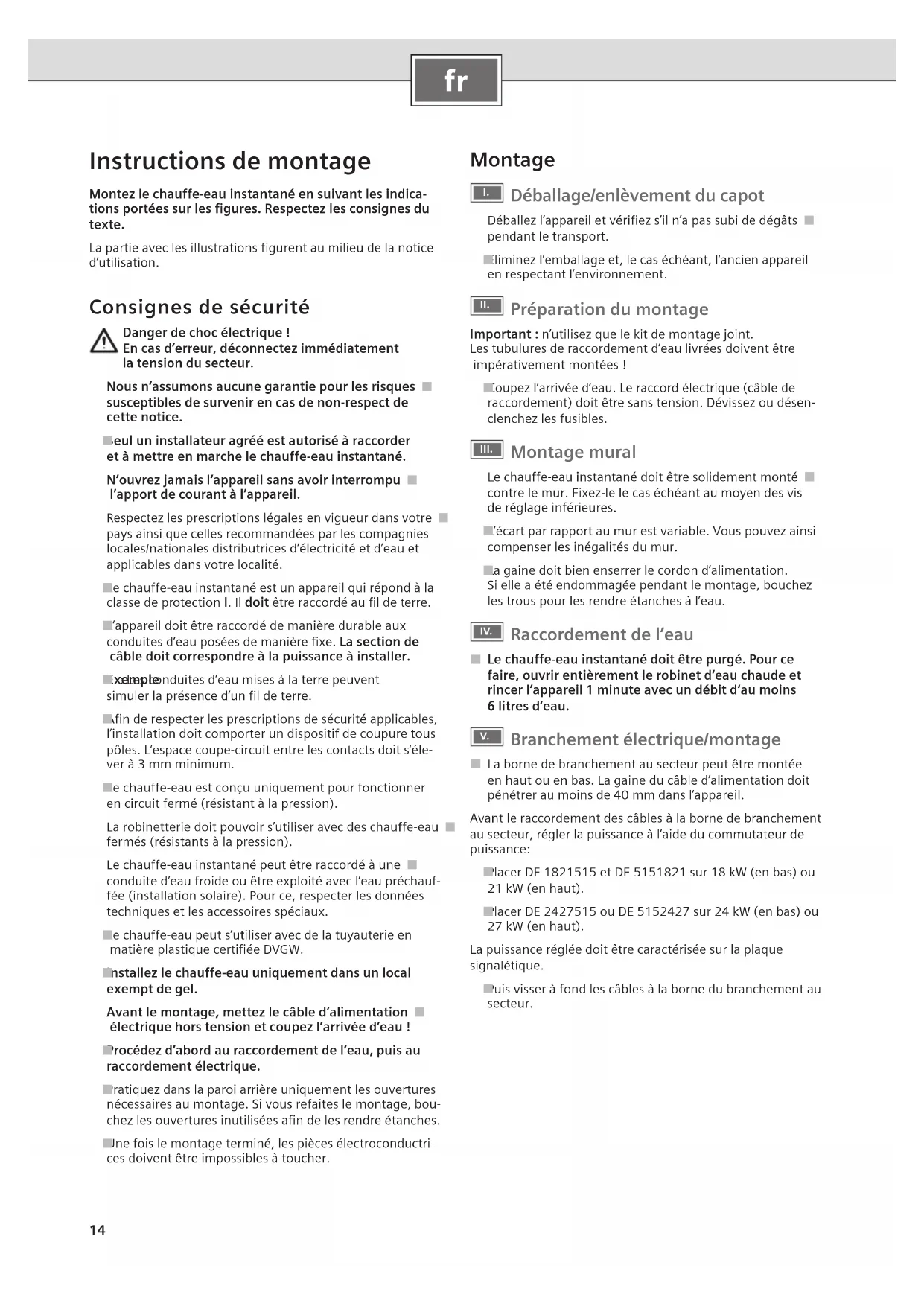

Instructions de montage
Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.
La partie avec les illustrations figure au milieu de la notice d'utilisation.
Consignes de sécurité
DANGER ÉLECTRIQUE! En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Un installateur est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.
N'ouvre jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.
Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.
Le chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
l'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.
Exemples d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
Fin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Le chauffe-eau instantané peut être raccordé à une conduite d'eau froide ou être exploité avec l'eau préchauffée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Installez le chauffe-eau uniquement dans un local exempt de gel.
Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau !
Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.
Ratiguez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.
Montage
Déballage/enlèvement du capot
Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.
Éliminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.
II. Préparation du montage
Important: n'utilise que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être imperativement montées!
Coupez l'arrivée d'eau. Le raccord électrique (cable de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.

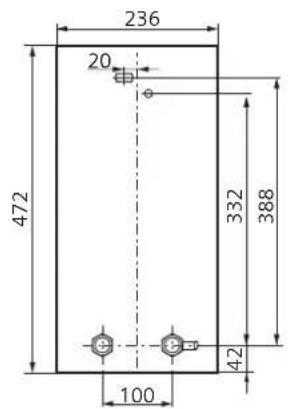

Montage mural
Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le, le cas échéant, au moyen des vis de réglage inférieures.
Écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.
IV. Raccordement de l'eau
Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.
v. Branchement électrique/montage
La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins 40 mm dans l'appareil.
Avant le raccordement des câbles à la borne de branchement au secteur, régler la puissance à l'aide du commutateur de puissance:
lacer DE 1821515 et DE 5151821 sur 18kW (en bas) ou 21kW (en haut).
lacer DE 2427515 ou DE 5152427 sur 24kW (en bas) ou 27kW (en haut).
La puissance réglée doit être caractérisée sur la plaque signalétique.
Puis visser à fond les câbles à la borne du branchement au secteur.
Mise en service/informations supplémentaires
L'appareil est conforme à la norme CEI 61000-3-12.
Première mise en service
Réenclencher les fusions. Régler la température. Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).
Astuce: si l'appareil ne démarre pas en raison d'un débit trop faible, restaurer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.
Lors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A). - Expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.
Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit.
Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation:
Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent partager des fonctions erronées.
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.
Données techniques
| DE 1821515DE 5151821 | DE 2427515DE 5152427 | ||
| Puisance nominale | [kW] | 1821 | 2427 |
| Tension nominale | [V] 400 400 | ||
| Protection par fusibles | [A] 32 40 | ||
| Section de cable minimale | [mm2] | 4 | 6 |
| Débit d'eau chaude pour puissance nominalepour une augmentation de température de | |||
| 12 °C à 38 °C [l/min] | 9,911,6 | 13,213,9 | |
| 12 °C à 60 °C [l/min] | 5,46,3 | 7,27,6 | |
| Débit à l'enclenchement | [I/min] 2,6 2,6 | ||
| Pression d'écoulement à l'enclenchement * | [MPa (bar)] 0,0 | 25 (0,25) 0,025 (0,25) | |
| Rayon d'action dans l'eauRésistance électrique spécifique à 15 °C | [Ωcm] ≥ 1 300 | ≥ 1 300 | |
| Pression nominale | [MPa (bar)] 1,0 | (10,0) 1,0 | (10,0) |
| Température maximale admissible à l'entrée | [°C] | 55 55 | |
| Impédance de secteur maximal sur le lieu deraccordement | [Ω] | ≤ 0,44 | ≤ 0,244 |
- Lui ajouter la perte de pression au mitigeur
Exploitation avec eau préchauffée (exploitation solaire)
Le chauffe-eau instantané chauffe déjà l'eau préchauffée à maxi 60°C. Si l'arrivée d'eau froide dépasse la température de 55°C, l'eau ne continue pas à être rechauffée.
Important: La température d'arrivée de l'eau froide ne doit pas être supérieure à 55 °C !
Si la température d'arrivée de l'eau froide de 60°C est dépassée, l'appareil déclenche une déconnexion de la sécurité. C'est la raison pour laquelle un prémélangeur à thermostat doit être monté dans l'installation domestique (par ex. accessoires spéciaux BZ 45T20), qui limite la température d'arrivée d'eau froide à maxi 55°C en mélangeant l'eau froide.
Notice d'utilisation
Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation!
Consignes de sécurité
et l'appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habits similaires.
En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Seul un installateur est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.
Les réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers.
N'installer le chauffe-eau instantané que dans un local exempt de gel.
L'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité.
Éloigner les enfants de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds.
En cas de panne, désenchainer immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.
Votre nouvel appareil
Le chauffe-eau electronic comfort plus réchauffe l'eau, tandis qu'elle coule à travers l'appareil.
L'appareil s'enclenche et rechauffe l'eau si le robinet d'eau chaude est ouvert. Il se désenclenche à nouveau si vous fermez le robinet d'eau.
Accessoires spéciaux
BZ45U20DEPEPONETGUTLIKET
le chauffe-eau sous l'évier
mutateur prioritaire (relais de délestage brusque)
45L20: pour l'exploitation avec commutation prioritaire
Kit de montage BZ 45K23 : pour l'installation sur crépié. Prémélangeur à thermostat BZ 45T20 : pour le montage dans l'installation domestique lors de l'utilisation de l'eau préchauffée.
Pour utiliser le chauffe-eau instantané, procéder comme suit
Le réglage initial de la température de l'eau après la première mise en service ou la panne du réseau est de 40°C.

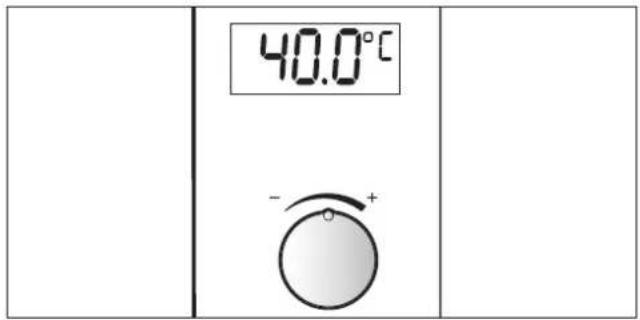

Choisir la température d'eau de douche
Le bouton tournant vous permet de régler la température souhaitée en continu de 20°C à 60°C et en incrément de 0,5°C.
Info: La température affichée sur l'écran indique la température de l'eau dans l'appareil. Des pertes affectant la conduite de tuyaux peuvent entraîner des divergences de la température de l'eau au niveau de l'évacuation de l'eau.

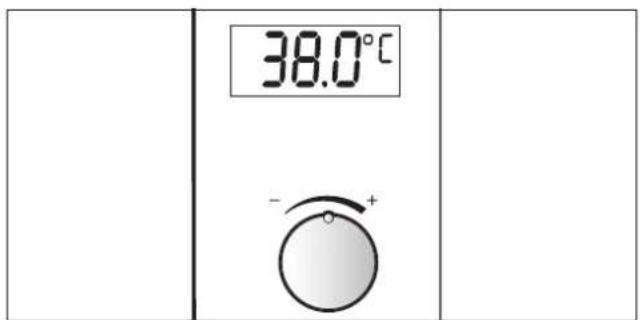

Économie d'énergie et d'eau
Le mélange d'eau froide sur la robinetterie consomme de manière superflue de l'eau et de l'énergie. C'est la raison pour laquelle régler directement la quantité de début désirable sur le chauffe-eau instantané et ouvrir le robinet d'eau chaude.
Eau préchauffée
Le chauffe-eau instantané peut être exploité avec de l'eau préchauffée (par exemple depuis l'installation solaire).

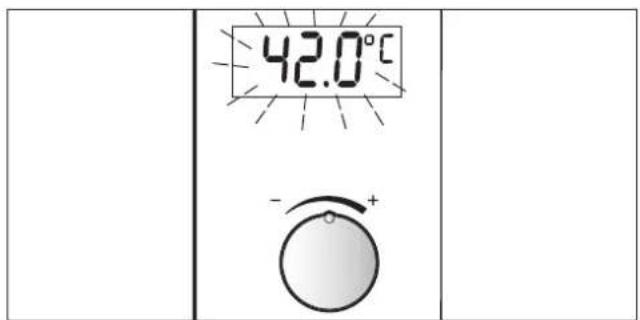

Danger de brûlure!
Si l'affichage de température clignote, la température de sortie sur le robinet est plus élevée que la température réglée.
La température d'arrivée de l'installation domestique est trop élevée, par exemple par le biais de l'eau depuis une installation solaire.
Le prémélangeur à thermostat de l'installation domestique doit être réglé par conséquent sur des températures plus basses.

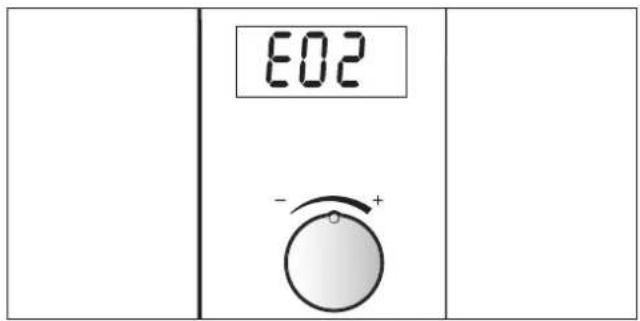

Messages d'erreur
Si par exemple E02 (ou E03 jusqu'à E14) s'allument, la cause est souvent mineure. Veuillez essayer d'éliminer la panne comme décrit au Chapitre « En cas de panne, que faire ? ». Ceci permet d'éviter des frais. Une intervention du service après-vente est superflue.
Mise en service après l'arrêt de l'eau
Mettre l'appareil sans tension (débrancher les fusibles dans l'installation domestique).
Ouvrir le robinet d'eau chaude aussi longtemps que l'air sort de la conduite.
enclencher les fusibles.
L'appareil est prêt à la mise en service.
Mise en service après panne du réseau
Ouvrir entièrement le robinet d'eau chaude et tirer de l'eau avec un débit minimal de 6 litres/minute.
Nettoyage
Ne frotter l'appareil qu'avec un chiffon humide. Ne pas utiliser de produits décapants ou abrasifs.
Ne pas utiliser de nettoyeur à vapeur.
Si vous contactez le service après-vente, veuillez indiquer le n° E et le n° FD de votre appareil.
Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.
En cas de panne que faire?
Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent mineure. Veuillez contrôler si la panne peut être éliminée d'elle-même en vous basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.
| Panne Cause Remède Qui? | |||
| Débit trop faible de l'eau. Le crible | du robinet d'eau ou de la pomme de douche est bouché. | Retirer le crible et le nettoyer ou le décalifier. | Client |
| Le crible du bloc chauffant est bouché. | Faire nettoyer le crible par un technien spécifique. | Technicien spécifique | |
| La température de l'eau régée élevée n'est pas obtenu. | Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat. | Régler la température sur le chauf-fe-ear instantané à « 60 °C ». | Client |
| Aucun d'affichage d'écran Le fusible | dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installation domestique. | Client |
| Le coupe-circuit automatique de l'appareil s'est déclenché. | Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécifique. | Technicien spécifique | |
| L'eau n'est pas chaude. Le fusible d' | dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installation domestique. | Client |
| De l'eau froide coule brièvement. La | détection d'air dans l'apparil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante. | Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. | Automatique du chauf-fe-ear instantané |
| La température régée par ex. 41,0 °C clignote. La température de sortie est plus élevé que la température régée. | La température d'arrivée dans le chauffe-eau instantané est plus élevé que la température régée (par ex. par le biais de l'eau préchauffée depuis l'installation solaire). | Le prémélangeur à thermostat de l'installation domestique doit être régé par conséquent sur des temperatures plus basses. | Client |
| Hivérisation : La température de sortie désirée n'est plus obtenu en hiver. | La température d'arrivée a baisse. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte. | Client | |
| E02 Absence de prémélangeur à thermostat La température d'arrivée au chauffe-eau instantané est supérieure à 55 °C (par ex. à travers l'eau préchauffée depuis l'installation solaire). | Monter le prémélangeur à thermosat dans l'installation domestique. | Client | |
| La température d'arrivée au chauffe-eau instantané est supérieure à 55 °C (par ex. à travers l'eau préchauffée depuis l'installation solaire). | Le prémélangeur à thermostat de l'installation domestique doit être régé par conséquent sur des temperatures plus basses. | ||
| E03-E04 Capteur de température défectueux | Veuillez appeler le service après-venture. | Service après-venture | |
| E05-E07 Électronique défectueuse | Veuillez appeler le service après-venture. | Service après-venture | |
| E08 Dégats dus au gel | Le capteur d'acciviée mesure une température de ≤ 0 °C. | L'appareil est défectueux ! Couper impératifement immédiate-ment l'eau et couper l'appareil de l'alimentation électrique (voir également Conseils de sécurité). Veuillez appeler le service après-venture. | Client/ Technicien spécifique |
| E09 Capteur de température/ | Électronique défectueuse | Veuillez appeler le service après-venture. | Service après-venture |
| E10-E11 La détction de bulle d'air est sollicitée. | Couper l'appareil de l'alimentation électrique. Ouvrir entièrement le robinet d'eau chaude pour la purge et rincer l'ap- pareil pendant 1 minute. Réenclen- cher le courant. | Client/ Technicien spécialisé | |
| E12-E13 Électronique défectueuse | Veuillez appeler le service après- vente. | Service après-vente |
Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.
Élimination
Cet appareil est marqué selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une回收请注意，您要求的法语技术支持校对任务已完成。根据您的指示，我仅提供需要纠正的段落的修正版本，不添加任何未在原始文本中出现的内容。以下是根据您的规则进行校正后的文本： La directive définit le cadre pour une reprise et une récapture des appareils usagés applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procédure actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part.
En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.
Purger pendant une minute !
