INSTRUKCJA OBSŁUGI DE1821515 SIEMENS

warm hot chaude heet gorący

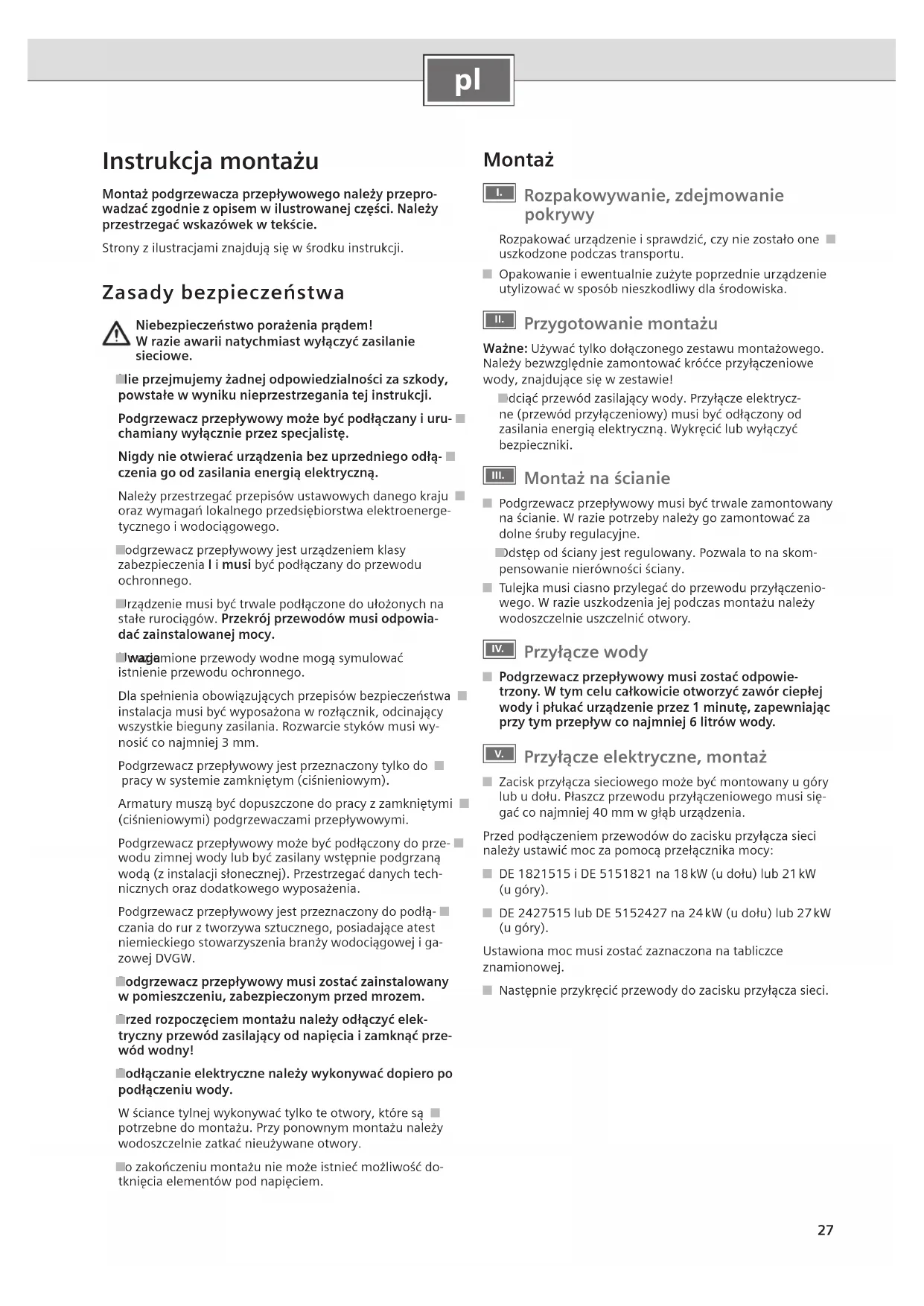

Instrukcja montażu Montaż podgrzewacza przepływowego należy przepro-wadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.Strony z ilustracjami znajdują się w środku instrukcji. Zasady bezpieczeństwa Niebezpieczeństwo porażenia prądem!W razie awarii natychmiast wyłączyć zasilanie sieciowe.Nie przejmujemy żadnej odpowiedzialności za szkody, ■powstałe w wyniku nieprzestrzegania tej instrukcji.Podgrzewacz przepływowy może być podłączany i uru- ■chamiany wyłącznie przez specjalistę.Nigdy nie otwierać urządzenia bez uprzedniego odłą- ■czenia go od zasilania energią elektryczną.Należy przestrzegać przepisów ustawowych danego kraju ■oraz wymagań lokalnego przedsiębiorstwa elektroenerge-tycznego i wodociągowego.Podgrzewacz przepływowy jest urządzeniem klasy ■zabezpieczenia I i musi być podłączany do przewodu ochronnego.Urządzenie musi być trwale podłączone do ułożonych na ■stałe rurociągów. Przekrój przewodów musi odpowia-dać zainstalowanej mocy.Uwaga ■ : uziemione przewody wodne mogą symulować istnienie przewodu ochronnego.Dla spełnienia obowiązujących przepisów bezpieczeństwa ■instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wy-nosić co najmniej 3 mm.Podgrzewacz przepływowy jest przeznaczony tylko do ■ pracy w systemie zamkniętym (ciśnieniowym).Armatury muszą być dopuszczone do pracy z zamkniętymi ■(ciśnieniowymi) podgrzewaczami przepływowymi.Podgrzewacz przepływowy może być podłączony do prze- ■wodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych tech-nicznych oraz dodatkowego wyposażenia.Podgrzewacz przepływowy jest przeznaczony do podłą- ■czania do rur z tworzywa sztucznego, posiadające atest niemieckiego stowarzyszenia branży wodociągowej i ga-zowej DVGW.Podgrzewacz przepływowy musi zostać zainstalowany ■w pomieszczeniu, zabezpieczonym przed mrozem.Przed rozpoczęciem montażu należy odłączyć elek- ■tryczny przewód zasilający od napięcia i zamknąć prze-wód wodny!Podłączanie elektryczne należy wykonywać dopiero po ■podłączeniu wody.W ściance tylnej wykonywać tylko te otwory, które są ■potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory.Po zakończeniu montażu nie może istnieć możliwość do- ■tknięcia elementów pod napięciem. Montaż

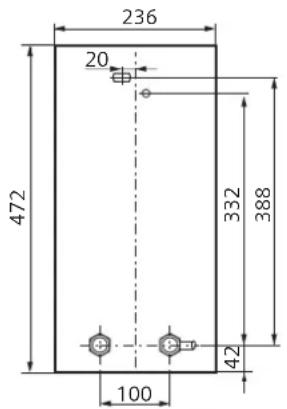

Rozpakowywanie, zdejmowanie pokrywy Rozpakować urządzenie i sprawdzić, czy nie zostało one ■uszkodzone podczas transportu. Opakowanie i ewentualnie zużyte poprzednie urządzenie ■ utylizować w sposób nieszkodliwy dla środowiska. II. Przygotowanie montażu Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie!Odciąć przewód zasilający wody. Przyłącze elektrycz- ■ne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki. III. Montaż na ścianie Podgrzewacz przepływowy musi być trwale zamontowany ■ na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne.Odstęp od ściany jest regulowany. Pozwala to na skom- ■pensowanie nierówności ściany. Tulejka musi ciasno przylegać do przewodu przyłączenio- ■ wego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie uszczelnić otwory.IV. Przyłącze wody Podgrzewacz przepływowy musi zostać odpowie- ■ trzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody.

Przyłącze elektryczne, montaż Zacisk przyłącza sieciowego może być montowany u góry ■ lub u dołu. Płaszcz przewodu przyłączeniowego musi się-gać co najmniej 40 mm w głąb urządzenia.Przed podłączeniem przewodów do zacisku przyłącza sieci należy ustawić moc za pomocą przełącznika mocy: DE 1821515 i DE 5151821 na 18 kW (u dołu) lub 21 kW ■ (u góry). DE 2427515 lub DE 5152427 na 24 kW (u dołu) lub 27 kW ■ (u góry).Ustawiona moc musi zostać zaznaczona na tabliczce znamionowej. Następnie przykręcić przewody do zacisku przyłącza sieci. ■28

Napięcie znamionowe [V] 400 400 Zabezpieczenie [A] 32 40 Minimalny przekrój przewodów [mm

]4 6 Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury od 12 °C do 38 °C [l/min] 9,9 11,6 13,2 13,9 od 12 °C do 60 °C [l/min] 5,4 6,3 7,2 7,6 Próg włączenia [l/min] 2,6 2,6 Włączające ciśnienie przepływu * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 Ciśnienie nominalne [MPa (bar)] 1,0 (10,0) 1,0 (10,0) Maksymalnie dopuszczalna temperatura zasilania [°C] 55 55 Maksymalna impedancja sieci w miejscu podłączenia [Ω] ≤ 0,44 ≤ 0,244

• Należy doliczyć do tego spadek ciśnienia w baterii Użytkowanie z wstępnie nagrzaną wodą (praca z kolekto- rem słonecznym) Podgrzewacz przepływowy nagrzewa wstępnie nagrzaną wodę do maks. 60 °C. Jeżeli temperatura wody na zasilaniu przekroczy 55 °C, woda nie będzie już podgrzewana. Ważne: temperatura wody zasilającej nie może przekraczać 55 °C! W razie wzrostu temperatury wody zasilającej powyżej 60 °C w urządzeniu następuje automatyczne wyłączenie zabezpie- czające. Dlatego w instalacji budynku musi być zainstalowany termostatyczny mieszacz wstępny (dostępny jako wyposażenie dodatkowe, np. BZ45T20), który ograniczy temperaturę wody zasilającej do maks. 55 °C przed domieszanie zimnej wody. VI. Uruchamianie, informacje dodatkowe Urządzenie spełnia wymagania normy IEC 61000-3-12. Pierwsze uruchomienie Włączyć bezpieczniki.

Ustawić temperaturę. ■ Płukanie rozruchowe: otworzyć zawór ciepłej wody i po- ■ bierać wodę przez co najmniej 1 minutę (natężenie prze- pływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa). Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas urucha- miania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Przy niskim ciśnieniu w sieci wodociągowej usunąć ogra-

nicznik przepływu (patrz rys. A). Wyjaśnić użytkownikowi sposób obsługi podgrzewacza

Jeżeli ze względu na za niskie ciśnienie w sieci wodo- ciągowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

Układ priorytetowy do kombinacji z zasobnikowymi termami elektrycznymi: Do pracy w układzie priorytetowym konieczny jest specjalny przekaźnik odciążający BZ 45L20 (wyposa- żenie dodatkowe). Inne, istniejące już przekaźniki od- ciążania, mogą wykazywać błędy działania (za wyjąt- kiem elektronicznych przekaźników odciążania).

Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.29

Instrukcja obsługi Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi! Zasady bezpieczeństwa To urządzenie jest przeznaczone do stosowania w ■ go-spodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakła-dach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych ho-telach i innych placówkach mieszkaniowych. Niebezpieczeństwo porażenia prądem!W razie awarii natychmiast wyłączyć zasilanie sieciowe.Nie przejmujemy żadnej odpowiedzialności za szkody, ■powstałe w wyniku nieprzestrzegania tej instrukcji.Podgrzewacz przepływowy może być podłączany i uru- ■chamiany wyłącznie przez specjalistę.Aby uniknąć zagrożeń, naprawy mogą być wykonywane ■wyłącznie przez specjalistę.Podgrzewacz przepływowy musi zostać zainstalowany ■w pomieszczeniu, zabezpieczonym przed mrozem.Osoby (również dzieci) o upośledzeniach fizycznych, psy- ■chicznych lub umysłowych albo z niewystarczającym do-świadczeniem i wiedzą nie mogą obsługiwać tego urządze-nia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo.Nie dopuszczać dzieci do urządzenia. Nadzorować dzieci, ■aby zapobiec bawieniu się urządzeniem.Bateria i rura ciepłej wody mogą się bardzo nagrzewać. ■W razie awarii należy natychmiast wyłączyć bezpiecznik. ■W przypadku wystąpienia nieszczelności urządzenia na-tychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzo-wany zakład specjalistyczny. Nowe urządzenie Elektroniczny podgrzewacz przepływowy „electronic comfort plus” nagrzewa wodę, przepływającą przez urządzenie.Podgrzewacz przepływowy włącza się i nagrzewa wodę z chwilą odkręcenia zaworu ciepłej wody. Po zamknięciu za-woru wody urządzenie wyłącza się. Sposób obsługi podgrzewacza przepływowego Po pierwszym uruchomieniu lub po awarii zasilania bazowa temperatura ciepłej wody jest ustawiona na 40 °C. Ustawianie temperatury natrysku Za pomocą pokrętła można ustawić wymaganą temperaturę w zakresie od 20 °C do 60 °C krokami po 0,5 °C.Informacja: temperatura pokazywana na wyświetlaczu in-formuje o temperaturze wody w urządzeniu. Na skutek strat w przewodach rurowych temperatura wody na wylocie wody może być inna. Oszczędzanie energii i wody Mieszanie zimnej i ciepłej wody w baterii powoduje nie-potrzebne zużycie wody i energii. Dlatego należy ustawić wymaganą temperaturę bezpośrednio w podgrzewaczu prze-pływowym i otworzyć zawór ciepłej wody. Wstępnie podgrzana woda Podgrzewacz przepływowy może być zasilany wstępnie pod-grzaną wodą (np. z instalacji słonecznej). Wyposażenie dodatkowe Zestaw rurowy ■ BZ 45U20: do stosowania podgrzewacza przepływowego jako urządzenia podstołowego Łącznik priorytetowy (przekaźnik odciążania) ■ BZ 45L20: do pracy w układzie priorytetowym Zestaw montażowy ■ BZ 45K23: do instalacji natynkowych Mieszacz termostatyczny ■ BZ 45T20: do montażu w in- stalacji domowej przy korzystaniu z wstępnie podgrzanej wody

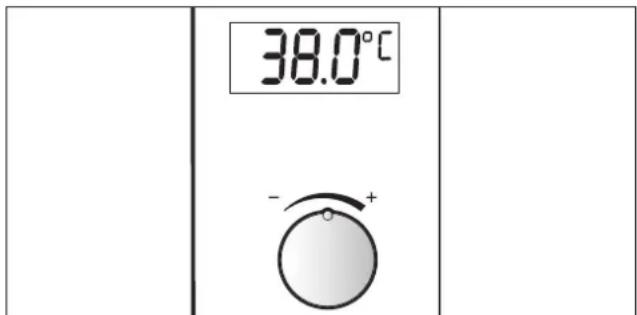

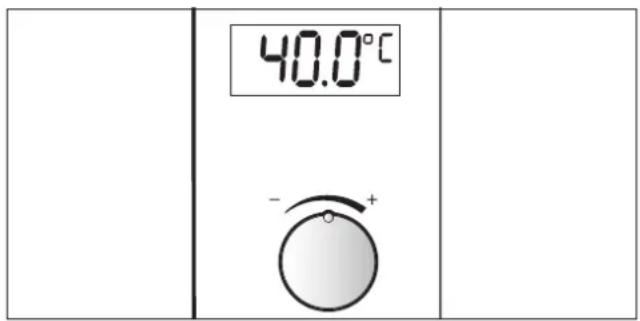

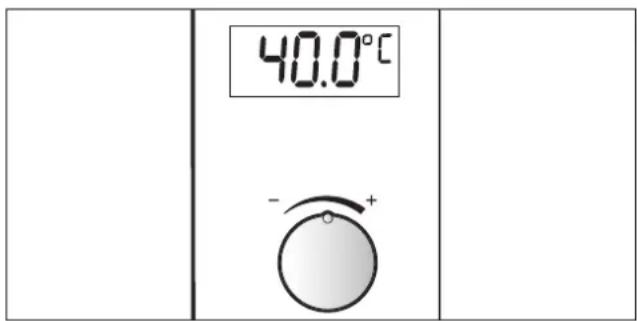

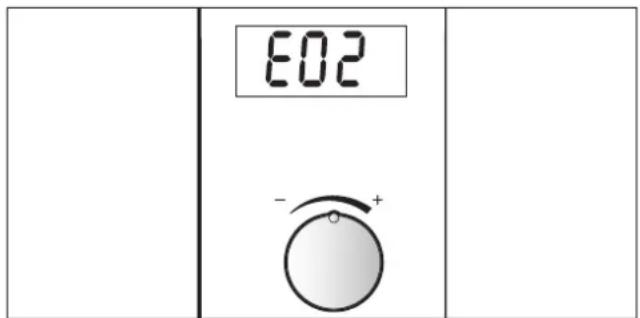

Znaczenie informacji na wyświe tla czu Migający wyświetlacz Niebezpieczeństwo poparzenia! Jeżeli wskazanie temperatury miga, to temperatura wody wypływającej z zaworu jest wyższa od ustawionej temperatury. Temperatura zasilania z instalacji domowej jest za wysoka, np. przez dopływ wody z instalacji słonecznej. Należy odpowiednio ustawić mieszacz termostatyczny insta- lacji domowej na niższą temperaturę. Komunikaty zakłóceń Jeżeli na wyświetlaczu pojawi się komunikat, np. E02 (lub E03 do E14), to jego przyczyną często może być tylko drob- nostka. Należy spróbować usunąć zakłócenie zgodnie z opi- sem w rozdziale „Co zrobić w przypadku zakłócenia?”. Pozwo- li to uniknąć kosztów niepotrzebnego wzywania serwisu. Uruchamianie po wyłączeniu wody Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki ■ w instalacji domowej). Dotąd trzymać otwarty zawór ciepłej wody, aż wypłynie ■ całe powietrze z przewodu. Ponownie włączyć bezpieczniki. ■ Urządzenie jest gotowe do pracy. Uruchamianie po awarii zasilania Całkowicie otworzyć zawór ciepłej wody, pobierać wodę ■ z minimalnym natężeniem przepływu 6 l/min. Czyszczenie Urządzenie należy czyścić tylko wilgotną szmatką. Nie ■ używać agresywnych środków czyszczących ani środków do szorowania. Nie używać myjek parowych.

Serwis Wzywając serwis należy podać numer E i numer FD posiada- nego urządzenia. Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza .31

Co zrobić w przypadku zakłócenia? Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepo- trzebnego wzywania serwisu. Usterka Przyczyna Środki zaradcze Kto Za mały strumień przepływu wody. Zatkane sitko w zaworze wody lub w głowicy natryskowej. Wyjąć sitko i oczyścić go albo usunąć kamień. Klient Sitko w bloku grzewczym jest zatkane. Zlecić specjaliście oczyszczenie sitka. Specjalista Ustawiona wysoka temperatura wody nie jest osiągana. Podgrzewacz przepływowy jest pod- łączony do baterii termostatycznej. Ustawić temperaturę w podgrzewa- czu przepływowym na „60 °C“. Klient Brak wskazań na wyświetlaczu Zadziałał bezpiecznik instalacji domowej. Sprawdzić bezpiecznik instalacji domowej. Klient Zadziałał bezpiecznik samoczynny urządzenia. Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urządzenia. Specjalista Woda nie staje się ciepła. Zadziałał bezpiecznik instalacji domowej. Sprawdzić bezpiecznik instalacji domowej. Klient Przez chwilę płynie zimna woda. Detekcja powietrza w urządzeniu wykrywa powietrze w wodzie i krót- kotrwale wyłącza moc grzewczą. Po kilku sekundach podgrzewacz przepływowy automatycznie rozpo- czyna normalną pracę. Automatyka w podgrze- waczu prze- pływowym Miga ustawiona temperatura, np. 41,0 °C. Temperatura na wy- locie jest wyższa od ustawionej temperatury. Temperatura zasilania podgrzewa- cza przepływowego jest wyższa od ustawionej temperatury (np. przez dopływ podgrzanej wody z instala- cji słonecznej). Należy odpowiednio ustawić mie- szacz termostatyczny instalacji do- mowej na niższą temperaturę. Klient Praca w zimie: w zimie nie jest już osiągana wy- magana temperatura na wylocie. Spadła temperatura zasilania. Na tyle zredukować strumień wody, pobieranej z armatury, aż osiągnię- ta zostanie wymagana temperatura ciepłej wody. Klient E02 Brak mieszacza termostatycznego Temperatura zasilania podgrzewa- cza przepływowego jest wyższa od 55 °C (np. przez dopływ podgrzanej wody z instalacji słonecznej). Zamontować mieszacz termosta- tyczny w instalacji domowej. Klient Temperatura zasilania podgrzewa- cza przepływowego jest wyższa od 55 °C (np. przez dopływ podgrzanej wody z instalacji słonecznej). Należy odpowiednio ustawić mie- szacz termostatyczny instalacji do- mowej na niższą temperaturę. E03–E04 Uszkodzony czujnik temperatury Wezwać serwis. Serwis E05–E07 Uszkodzony układ elektroniczny Wezwać serwis. Serwis E08 Uszkodzenie na skutek mrozu Czujnik zasilania zmierzył tempera- turę ≤ 0 °C. Urządzenie jest uszkodzone! Należy bezwzględnie natychmiast zamknąć dopływ wody i odłączyć urządzenie od zasilania elektrycznego (patrz też zasady bezpieczeństwa). Wezwać serwis. Klient/ specjalista E09 Uszkodzony czujnik temperatury/ układ elektroniczny Wezwać serwis. Serwis E10–E11 Reaguje układ wykrywania pęche- rzyków powietrza. Odłączyć urządzenie od zasilania elektrycznego. W celu odpowietrzenia całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę. Ponow- nie włączyć zasilanie elektryczne. Klient/ specjalista E12–E13 Uszkodzony układ elektroniczny Wezwać serwis. Serwis Jeżeli usunięcie zakłócenia było niemożliwe, to należy wewać serwis.32

Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez na- sze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedło- żenie dowodu kupna urządzenia. Zastrzega się prawo wpro- wadzania zmian. Warunki gwarancji Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków za- wierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów“. Zmiany zastrzeżone. Ekologiczna utylizacja Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment – WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Euro pejskiej odbioru i wtórnego wykorzysta- nia starych urządzeń. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi od- padami pochodzącymi z gospodarstwa domowego. Użytkow- nik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowa- dzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.33
