MODE D'EMPLOI X50 Stoeger
Nos you flicitons et nous you remercions d'avoir achetla nouvelle carabine a air comprme STOEGER.
ATTENTION
CETTE CARABINE À AIR COMPRIMÉ N'EST PAS UN JOUET ET DOIT ÉTRE UTILISÉE EXCLUSIVEMENT PAR DES PERSONNES ADULTES.
PRIÈRE DE LIRE ATTENTIVEMENT LE MODE D'EMPLOI EN ENTIER. MANIPULER TOUJOURS LA CARABINE À AIR COMPRIMÉ COMME S'IL S'AGISSAIT D'UNE ARME VÉRIBLE.
ATTENTION
SUIVRE ATTENTIVEMENT LES INSTRUCTIONS RELATIVES À LA SÉCURITÉ CONTENUES DANS CE MODE D'EMPLOI DE L'UTILISATEUR ET CONSERVER AVEC SOIN LE MODE D'EMPLOI POUR SON UTILISATION FUTURE. NE PAS VENDRE LA CARABINE À AIR COMPRIMÉSans SON MODE D'EMPLOI.
LE PROPRIÉTAIRE ET L'UTILISATEUR SONT TENUS AU RESPECT INTEGRAL DES LOIS LOCALES EN VIGUEUR CONCERNANT LA DETENTION ET L'UTILISATION DE LA CARABINE À AIR COMPRIMÉ.
SOMMAIRE
1 Parties de la carabine à air compré 45
2 Manipulation en sécurité 46
3 Regler la détente 46
4Armer 46
5 Charger 46
6Tirer:viser et tirer le coup 46
7 Entretien de la carabine a air compré 47
8 Assistance et réparations 47
Le mode d'emploi presente peut etre sujet a des modifications sans preavis.
NORMES RELATIVES À LA SÉCURITÉ DE LA CARABINE À AIR COMPRIME
1. NE JAMAIS POINTER LA CARABINE À AIR COMPRIMÉ DANS UNE DIRECTION OU IL SERAIT DANGEREUX DE TIRER.
Ne jamais diriger l'arme vers une partie de votre corps ou vers le corps d'une autre personne. Ceci est particulièrement importante lors du chargement ou du décharge-ment de la carabine.
Lorsque vous visez une cible, il faut savoir ce qui se trouve derrière celle-ci.
Si vous ratez la cible ou si la balle traverse la cible, c'est de votre responsabilité de vous assurer que le coup n'entraîne pas de blessures ou de dommages accidentels aux personnes et aux objets.
2. UNE CARABINE A AIR COMPRIME PEUT CAUSER DES DOMMAGES PERMANENTS OU LA MORT. MANIPULER TOUJOURS LA CARABINE COMME UNE VRAIE ARME ET COMME SI ELLE ETAIT CHARGEE.
Ne jamais supposer que la carabine à air compré n'est pas chargée. La seule façon pour s'assurer qu'une carabine à air compré à le canon vide consiste à l'ouvrir et à inspecter visquement l'intérieur
du canon pour vérifier qu'il n'y a pas de plomb. Les carabines à air compré peuvent également être contrôées en ouvrant et en vérifier visuellement la chambre des cartouches pour s'assurer de la présence d'éventuels coups restants.

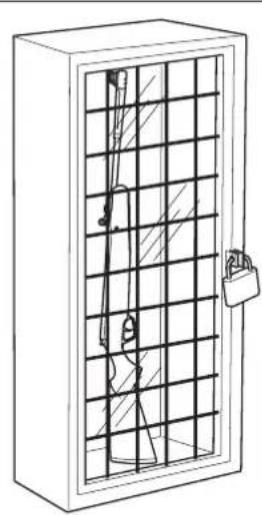

3. STOCKER LA CARABINE À AIR COMPRIMÉ HORS DE Toute ATTEINTE DES ENFANTS.
Il incombe au proprietre de la carabine à air compré de s'assurer que les enfants et les jeunes de moins de 18 ans, ainsi que toute personne non autorisée, ne puisent avoir accès à l'arme, à moins qu'elle ne soit contrôle de pres. Pour réduire le risque d'accidents qui impliqueraient des enfants, verrouiller la carabine à air compré et entreposer les plombs dans un endroit séparé, sous clé.
Il faut savoir que les dispositifs étudiés pour éviter les accidents, tels que les verrous à cable, les bouchons de chambres, etc., ne suffient pas à empêcher une mauvaise utilisation de la carabine à air compré par une personne mal intentionnée. Les armoires metalliques sont la solution la meilleure pour réduire la possibilité d'une mauvaise utilisation intentionnelle de la carabine à air compré de la part d'un infant ou d'une personne non autorisée.
4. NE JAMAIS TIRER EN DIRECTION DE L'EAU OU D'UNE SURFACE DURE.
Tirer en direction de l'eau, contre un rocher ou tout autre surface dure augmente les risques de ricochets ou de fragmentation de la balle ou des plombs, qui pourraient atteindre invo
lontairement une cible autre que celle qui etait visée.
5. S'ASSURER DE CONNAITRE LES DISPOSIFS DE SECURITE DE LA CARABINE A AIR COMPRIME QU'ON UTILISE, MAIS NE JAMAIS OUBLIER QUE CES DISPOSIFS NE REMPLACENT PAS LES REGLES DE SECURITE ET DE MANIPULATION.
Garder la carabine "en sureté" jusqu'au moment où on est pret à tirer; cependant, il ne faut jamais compter sur un dispositif de sécurité pour prévenir l'accident. Il faut imperativement connaître et utiliser les dispositifs de sécurité spécifique de la carabine à air compré qu'on manipule, mais la meilleure façon de prévenir les accidents est de suivre la procédure de manipulation de sécurité décrite dans ces règles de sécurité et dans la notice d'instructions.
Pour se familiariser avec les règles d'usage approprié des carabines à air comprime, il est préféroyable de suivre un Cours de Sécurité sur les carabines à air comprime, assureuré par des spécialistes de l'utilisation et des procédures de sécurité.
6.EFFECTUER UN ENTRETIEN APPROPRIÉ DE LA CARABINE À AIR COMPRIME.
Entreposer et transporter la carabine à air comprime de façon à éviter que la salete ou la poussière ne s'accumulent dans les mécanismes de fonctionnement. Nettoyer et lubrifier la carabine
à air compré en suivant les instructions de cette notice, et après chaque utilisation, pour prévenir la corrosion, les dommages au canon et l'accumulation d'impuretés.
Contrôler toujours le canon avant de charger l'arme, pour s'assurer qu'il est propre et libre d'eventuelles obstructions. Tirer avec un canon obstrué risque de provoquer une augmentation de pression et de vous bleisser ainsi que les personnes qui se trouvent à proximé.
Au cas où vous noteriez un bruit insolite lors du tir, interrompez immidiatement le tir, engagez la surete manuelle de la carabine à air comprime et déchargez-la. Vérifiez ensuite que le canon n'est pas obstrué.
7. UTILISER LES PLOMBS APPROPRIÉS.
S'assurer que chaque plomb utilisé est bien du calibre approprié à la carabine à air comprime utilisée. Le calibre de la carabine à air comprime est clairment estampillé sur le canon de la carabine à air comprime. L'utilisation de projectiles de qualite inférieure peut avoir des conséquences sur la qualité du tir ou boucher le canon, à cause d'une accumulation de plombs à l'intérieur de celui-ci.
8. PORTER TOUJOURS DES LUNETTES DE PROTECTION PENDANT LE TIR.
Un plomb ou des fragments de plomb peuvent être projétés en arrière ou rebondir et cause de graves lésions, incluant le risque de cécité. Pour tirer, le tireur même et les personnes présen
tes doivent toujours porter des lunettes de protection, d'une résistance appropriée.
- ÉVITER DE CONSOMMER DES BOIS-SONS ALCOOLISEES OU DE PRENDRE DES MÉDICAMENTS QUI MODIFIENT LES RÉACTIONS OU LES REFLEXES PENDANT LE TIR.
Eviter de boire des boissons alcoolisées avant de tirer. Si vous étés sous l'effet de médicaments qui peuvent ralentir les réactions motrices ou influer sur votre capacité de jugement, évi
tez toute manipulation d'une arme.
- NE JAMAIS TIRER AVEC LA CARABI-NE A AIR COMPRIME SANS PLOMB DANS LE CANON.
Cela pourrait cause des dommages irréparables à la carabine.
9. NE JAMAIS GRIMPER SUR UN ARBRE, SAUTER DES PALISSADES ET DES FOSSES AVEC UNE CARABINE À AIR COMPRIME CHARGÉE.
Ouvoir toujours la cham
bre avant de grimper
sur des arbres ou d'en
descendre, avant d'escalader une palissade
ou de sauter un fossé ou
un obstacle. Ne jamais
diriger ou tirer une carabine
a air compré vers
vous-meme ou en direction d'une autre personne.
- NE JAMAIS TRANSPORTER UNE CARABINE A AIR COMPRIME CHARGEE.
Décharger toujours la carabine à air compré avant de la métre dans un vehicule. Les chasseurs et les tireurs doivent charger la carabine à air compré seulement quand ils sont arrivés sur le lieu du tir.

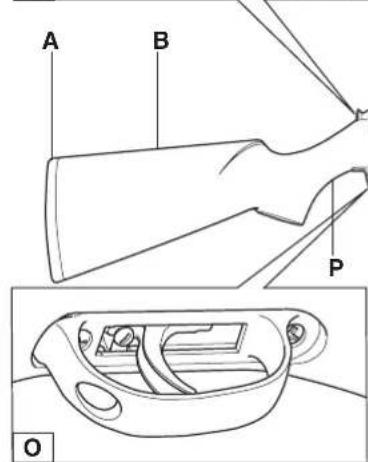

1 PARTIES DE LA CARABINE
A Plaque de couche
B Crosse
C SURETE
D Rail pour le montage de la lunette de visée
E Cylindre de compression
F Molette de réglage dérivé
G Molette de réglage élevation
H Canon
I Bouche
L Guidon antérieur avec fibre optique
M Manchon poignée
N Vis de réglage de la course de la détente
O Pontet
P Poignée pistol

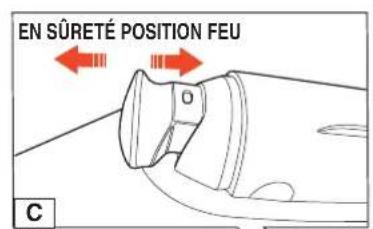

2 MANIPULATION DE LA SURETÉ
Votre carabine a air comprime est dotée d'un système de mise en sureté automatique, qui s'active automatiquement quand vous armez la carabine. La sureté est située à la fin du cylindre de compression (fig. C):
En arrête = en sécurité (Safe)
Le bouton de suture ressort en arriere - le point blanc est visible - la suture est donc ENGAGEE ou en position de "sécurité"
En avant = feu (Fire)
Pousser complètement en avant le bouton de suture - le point blanc n'est pas visible -donc la suture N'EST PAS ENGAGEE, elle est en position "feu".
3 RÉGLER LA DÉTENTE
La détente est régée à l'usine et la plupart des utilisateurs n'éprouveront pas le besoin de modifier ce réglage.

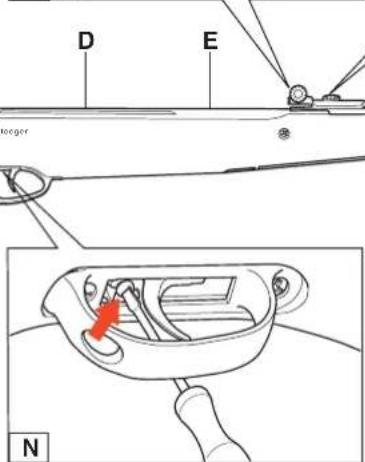

Cette détente à bossette est munie d'une vis de réglage, pour régler la longueur de la course (fig. N).
Cette caractéristique est réservée aux ti
reurs les plus chevronnes pour les mod
les X10, X20 et X50.
Pour réduire la longueur de la course, toumer la vis dans le sens des aiguilles d'une montre.
Pour augmenter la longueur de la course, tourner la vis dans le sens inverse aux aiguilles d'une montre.
4 ARMER
Pointer la carabine à air compré vers une direction en sécurité maintainant toujours le doigt éloigné de la détente (fig. Q).
Saisir d'une main la crosse au niveau de la poignée pistolet. Tout en tenant la carabine solidement, donner un coup sur le manchon de canon derriere le guidon, pour le libérer de sa position de blocage (fig.R).
Saisir le manchon de canon derriere le guidon et le tirer jusqu'en butée. On doit sentir l'enclenchement de la détente quand vous lâchez. Tant que la détente n'est pas enclenchéée il fautMAINTERsolidementle canon et ne pas le lâcher.Faire attention à ne pas se coincer les mains ou les doigts dans la zone basculante (fig.S).
5 CHARGER
Verifier que les plombs sont adaptés au calibre de la carabine à air compré. Introduire le plomb dans le canon jusqu'à ce qu'il attiège le niveau de la surface arrière du canon (fig.T).
Replacing le canon à sa position de blocage originale.
Faire anymore attention à ne pas se coincer les mains ou les doigts dans la partie basculante (fig. U).
6 TIRER: VISER ET TIRER LE COUP
Tenir les doigts éloignés du pontet tant qu'on n'est pas en train de viser, pousser complètement en avant le bouton de la sureté puis appuyer sur la détente. La sureté peut être "engageée" ou en position de "sécurité" chaque fois qu'on la tire complètement en arrière (le point blanc est visible).
A) Errone (fig. V)
B) Correct (fig. Z)
La carabine à air compré est équipée d'une hausse régable aussi bien pour l'élevation (haut-bas) (1) que pour la dérive (droite-gaugue) (2).
Les réglages d'élévation possibles sont marqués sur la vis d'élévation et s'effectuent en tournant la molette 1 d'élévation.
Tourner dans le sens des aiguilles d'une montre pour tirer plus bas
Tourner dans le sens inverse aux aiguilles d'une montre pour tirer plus haut

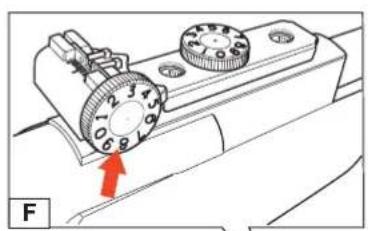

Le réglage létalé, droite et gauche, est marqué sur l'indicateur coulissant et s'effectuent en tournant la molette 2.
Tourner dans le sens des aiguilles d'une montre pour tirer plus vers la droite
Toumer dans le sens inverse aux aiguilles d'une montre pour tirer plus vers la gauche
L'échelle de mesure et les numérores n'indiquent pas les distances, mais ils ont seulement une fonction de repère.
7 ENTRETIEN DE LA CARABINE
L'entretien de la carabine à air compré exige un nettoyage minimum.
Parties mécaniques:
Le canon doit être nettoyé avant son rangement et en tout cas après 500 coups à l'aide d'une tige spécifique pour le nettoyage (évier les brosses en laiton pour ne pas abimer la rayure) ou en se servant des tampons de nettoyage, qui doivent être tirées comme de vais plombs. Appliquer, à discrétion, une goutte d'huile dans le canon.
Tous les 1000 coups, appliquer une goutte d'huile pour armes dans la chambre de compression (fig.W).
Les parties metalliques bronzées, comme le canon ou le cylindre de compression doivent être protégés contre la rouille. Maintenir cette protection et nettoyer ces parties à l'aide de tampons imbibés d'huile.
Toutes les parties mécaniques visibles, bascule, détente et suture, peuvent être lubrifiées à des intervalles réguliers, pour maintenir une fonctionnalité correcte.
Entretien de la crosse:
Les crosses en matériel synthétique n'exigent aucun entretien, nettoyer à l'aide d'un chiffonSouple. Les crosses en bois doivent etree entreprises exclusivement dans des locaux a une tempereamtambiante,puisque la chaleur excessive pourrait provoquer des fissures. Les crosses en bois doivent etre nettoyees avec un produit pour bois vernis et un chiffonSouple.
Entreposeage:
- Ne pas ranger la carabine en position armée pour éviter d'affaibir le ressort principal.
Décharger la carabine à air compré toujours dans une direction sure et en respectant toujours les normes de sécurité. - Ne pas ranger la carabine dans des millieux humides.
-Ne pas essayer de démonter la carabine à air compré. Se rendre auprès d'un point de vente agréé.
-Ne pas modifier la carabine à air comprime; une utilisation autre que celle qui est prévue dans ce mode d'emploi peutrenalre la carabine dangereuse et entrainera l'annulation de la garantie.
Toute modification non autorisé peut rendre l'usage de la carabine dangereux et provoquer de graves léasons ou des morts.
Le tir avec la carabine sans plombs dans le canon (a blanc) peut entrainer des dommages irreparables à la carabine à air compré.
8 ASSISTANCE ET RÉPARATIONS
Contactez vous vendeur pour une première assistance ou le distributeur officiel de votre zone.
La liste des Distributeurs Officiels Stoeger Airguns est disponible sur le site:
"www.stoegerairguns.com".
GARANTIE
Les carabines à air compré Stoeger sont garanties 2 ans à partir de la date d'achat.
Tous dommages accidentels, tous dommages indirects consécutifs au non respect des mises en garde décrites dans le mode d'emploi present et tout demontage non autorisé ne sont pas couverts par la garantie.
Ne sont pas couverts par la garantie:
le mauvais usage ou les dégats accidentels/accidents
- le mauvais soin et entretien
- le non respect des instructions décrites dans le mode d'emploi
l'usurenormaleduea l'utilisation
la rouille et la corrosion
les obstructions du canon
Les crosses ne sont pas couvertes par la garantie. Pour les produits Stoeger, la presente garantie ne couvre pas les réclamations presentées par des propriétaires successifs.
