MANUALE UTENTE X50 Stoeger

Ci congratuliamo con Voi e Vi ringraziamo per aver acquistato la nuova carabina ad aria compressa a pallini STOEGER.

3NNNNE

QUESTA CARABINA AD ARIA COMPRESSA NON è UN GIOCATTOLO E DEVE ESSERE UTILIZZATA ESCLUSIVAMENTE DA PERSONE MAGGIORENNI.

SI PREGA DI LEGGERE ATTENTAMENTE L'INTERO MANUALE DELL'UTENTE. TRATTARE SEMPRE LA CARABINA AD ARIA COMPRESSA COME SE FOSSE UN'ARMA VERA E PROPRIA.

3NNNNN

SEGUIDE ATTENTAMENTE LE ISTRUZIONI RELATIVE ALLA SICUREZZA CONTENUTE IN QUESTO MANUALE E CONSERVARE CON CURA IL MANUALE PER L'UTILIZZO FUTURO. NON VENDERE LA CARABINA AD ARIA COMPRESSA SENZA IL RELATIVO MANUALE DEL L'UTENTE.

IL PROPRIETARIO E L'UTENTE SONO TENUTI ALL'INTEGRALE RISPETTO DELLE LEGGI LOCALI RIGUARDANTI LA DETENZIONE E L'UTILIZZO DELLE CARABINE AD ARIA COMPRESSA.

SOMMARIO

1 Particulari carabina ad aria compressa 37
2 Maneggio in sicurezza 38
3 Regolazione del grilletto 38
4 Armamento 38
5 Caricamento 38
6 Tirare: mirare e sparare 38
7 Manutenzione 39
8Assistenza e riparazioni 39

Il presente manuale può essere soggetti a modifiche nella notificata preventive.

NORME RELATIVE ALLA SICUREZZA DELLA CARABINA AD ARIA COMPRESSA

1. NON PUNTARE MAI LA CARABINA AD ARIA COMPRESSA CONTROL QUALCOSA A CUI PUO ESSERE PE- RICOLOSO SPARARE.

Non suntare mai un'arma contro qualsiasi parte del Vostro corpo o contro un'altra persona. Cio è particolaremente importante quando si carica o si scarica la carabina ad aria compressa

Quando si para contro un bersaglio occorre accertarsi di casa vi sia diaetro.

Nel caso in cui il bersaglio venga mancato o trappasso, è Vostra responsabilità accertar-Vi che il proiettile non possa causare lesions o danni involontari a persono o cose.

2. UNA CARABINA AD ARIA COMPRESSA PUO CAUSARE DANNI PERMANENTIO MORTE. TRATTARE SEMPRE UNA CARABINA COME UN'ARMA VERA E PROPRIA E COME SE FOSSE CARICA.

Non presupponre mai che una carabina ad aria

compressa sia scarica. L'unico modo per assicurarsi che in una carabina non visiano dei pallini in camera, è quello di esaminare visamente l'interno della camera per vedere

che non sia presente un pallino. Le carabine possono essere controllate, poi, aprendo ed ispezionando visamente la camera per verificare la presenza di eventuali colpi rimenti.

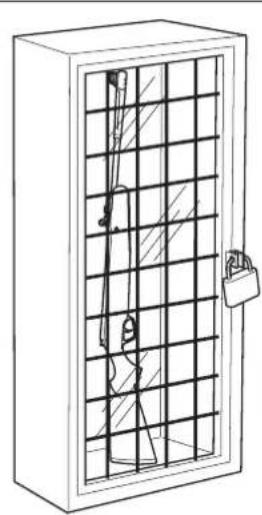

3. CUSTODIRE LA CARABINA AD ARIA COMPRESSA AL DI FUORI DELLA PORTATA DE BABBINI.

É responsabilità del proprietario della carabina fare in modo che bambini e giovani al disotto della maggiore età, od及其他 persone non autorizzate, non abbiano accesso adessa se non supervisionate.

Per ridurre il rischio di incidenti che possono coinvolgere bambini,METTERa la carabina molto chiave e riporre i pallini in un luogo separato,anch'esso chiuso a chiave.

Occorre tener presente che, i sistemi impiegati per prevenire gli incidenti quali ad esempio i lucchetti con filo metallico, i tappi per la camera ecc., non possono da soli impedire l'uso o l'abuso della carabina ad aria compressa da parte di una persona intenzionata a farlo. Gli armadietti d'acciaio sono la solution più individata per ridurre la potibilità di abuso'intenzionale della carabina da parte di bambini o di personone non autorizzato.

4. NON SPARARE MAI CONTROL SPEC- CHI D'ACQUA O CONTROL SUPERFICI DURE.

Sparare contro uno specchio d'acqua, contro una roccia o altre superficie dura, aumento la possibilità di rimbalzi o frammentazione dei pallini, che potrebbero involontariamente colpire un bersaglio secondario.

5. ACCERTARSI DI CONOSCERE I DISPOSITIVI DI SICUREZZA DELLA CARABINA AD ARIA COMPRESSA CHE SI STA USANDO, MA RICORDATE: TALI DISPOSITIVI NON SOSTITUISCONO LE NORME DI SICUREZZA E DI MANEGGIO.

Mantenere la carabina "in sicura" sino al momento in cui si è pronti a spare, tuttavia per prevenir gli incidenti non fare mai affidamento solo sui dispositivi di sicurezza. É indispensableabile conoscere ed utilizzare i dispositivi di sicurezza specifici della carabina ad aria compressa che si sta maneggiando, ma gli incidenti sono essere prevenuti nel modo migliorare, segundo le procedure di maneggio in sicurezza, descritte in queste norme ed all'interno del libretto di istruzioni.

Per prendere maggiore confidenza con le regole per l'uso appropriato delle carabine ad aria compressa, è consigliabile seguire un Corso di Sicurezza sulle carabine, tenuto da esperti nell'utilizzo e nelle procedure di sicurezza.

6. EFFETTUARE UNA MANUTENZIONE APPROPRIATA DELLA CARABINA AD ARIA COMPRESSA.

Custodire e trasportare la carabina ad aria compressa in modo tale che lo sporco o la polvere non si accumulino nei mecanismi di funzionamento. Pulire ed oliare la carabina ad aria compressa, se

guendo leindicazioni fornite inquesto manuale,soonogiutilizzato,per prevenire la corrosione,dannali canne o accumulo di sporco.

Controllare sempre la canna prima di caricare l'arma, per accertarsi che sua pulita e libera da eventuali ostruzioni. Sparare con un'ostruzione nella canna può determinare un aumento di pressione e causare lesioni a Voi stessi ed alle persona a Voi vicine. Qualora lo spare produca un rumore anomalo, interrompere immediamente il tiro, mettere la carabina ad aria compressa in sicura e scaricarla. Verificare quando che la camera e la canna siano libero da ostruzioni.

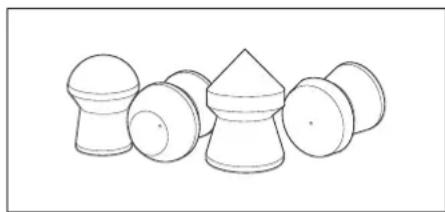

7.USARE PALLINI APPROPRIATI.

Assicurarsi che agli pallino utilizzato sia del calibro adeguato alla carabina ad aria compressa che si sta utilizzando. Il calibro della carabina ad aria compressa è chiaramente impressioni sulle canne. L'uso di pallini di scarsa qualità può influire sulla precisione del tiro o ostruire la canna, a causa di un accumulo di pallini all'interno di quest's ultima.

8. PORTARE SEMPRE OCCHIALI PROTETTIVIDURANTE IL TIRO.

I pallini o frammenti di metallo possono essere proiettati all'in-dietro o rimbalzare, causando gravi lesioni, compresa la perdita della vista. Sparando, il tiratore e le persone presenti devono

sempre indossare occhiali protettivi, adeguatamente resistenti.

10. EVITARE DI ASSUMERE BEVANDE ALCOOLICHE O MEDICINALI CHE POS-SANO RIDURE LA CAPACITA'DI GIUDIZIO ED I RIFLESSI DURANTE IL TIRO.

Evitare di bere alcolici prima di sparare. Se si assumono medicinali che possono determinare una riduzione delle capacità motorie o di giudizio, non maneggiare l'arma perché si è molto l'effetto di tali sostanze.

12. NON SPARARE MAI CON LA CARABINA AD ARIA COMPRESSA SENZA PALLINI IN CAMERA.

Potrebbe provocare danni irreparabili alla carabina.

9. NON ARRAMPICARSI MAI SU ALBERI, NON SCAVALCARE SIEPI E NON SALTARE FOSSI CON UNA CARABINA AD ARIA COMPRESSA CARICA.

Scaricare sempre l'arma prima di arrampicarsi su alberi o scendere da essi, prima di scavalcare una siepe o saltare un fosso o qualsiasi alto ostacolo. Non tirare ne spingere mai una carabina ad aria compressa alla persona.

11. NON TRASPORTARE MAI UNA CARABINA AD ARIA COMPRESSA CARICA.

Scaricare sempre la carabina ad aria compressa prima di caricarla a bordo di un veicolo. Cacciatori e tiratori devono caricare la carabina solo quando sono giuntà una destinazione.

1PARTICULARI DELLA CARABINA

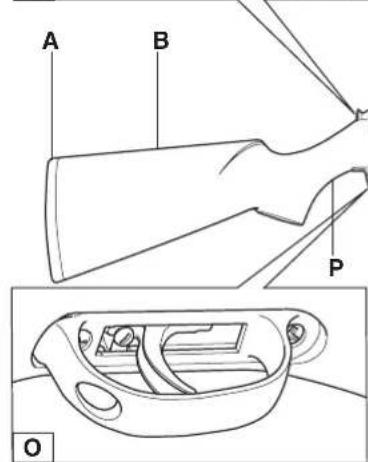

A Calciolo
B Calcio
C Sicura
D Guida per il montaggio di ottica di punta-mentation

E Cilindro di compressione
F Ghiera per regolazione derivazione
G Ghiera per regolazione elevazione
H Canna
I Bocca del fucile

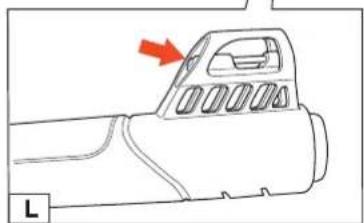

L Mirino anteriore con fibra ottica
M Impugnatura
N Vite di regolazione gioco grilletto
O Sottoguardia
P Impugnatura a pistola

2 MANEGGIO IN SICUREZZA

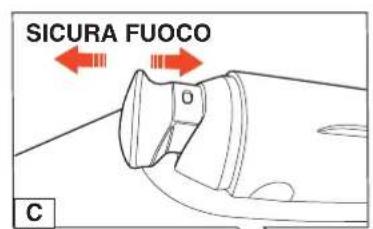

La Vostra carabina ad aria compressa ha un sistema di messa in sicura automatico, che si attiva automaticamente quando armate la carabina. L'astina di sicurezza è situata alla fine del tubo di compressione (fig. C):

-Indietro = in sicurezza (Safe) Il pulsante della sicura fuoriesce all'indietro completamente - il puntino bianco è visible - la sicura è quando INSERITA o in posizione di "sicurezza"
Avanti = fuoco (Fire) Spingere completeness in avanti il pulsante della sicura - il puntino bianco non è visible - la sicura è quando DISINSERITA e nella posizione "fuoco."

3 REGOLAZIONE DEL GRILLETTO

Il grilletto è regolato in fabbrica e la maggiordi parte degli utilizzatori non avrà bisogno di alcuna regolazione personalizzata.

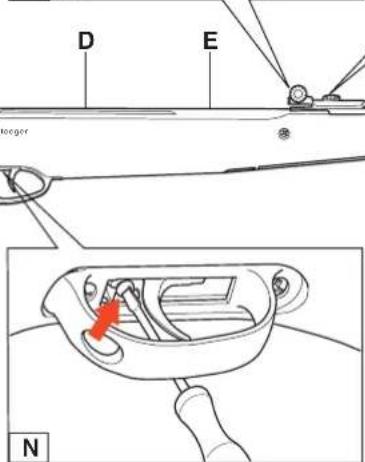

Questo grilletto e dotato di una vite di regolazione, per la calibrazione della lunghezza gioco pre-scatto (fig. N).

Questaratteristica é riservata ai tiratori piu esperti per i modelli X10, X20 e X50.

Per ridurre la lunghezza del gioco, girare la vite in senso orario.
- Per augmentare la lunghezza del gioco, girare la vite in senso antiorario.

4 ARMAMENTO

Puntare la carabina ad aria compressa in direzione di sicurezza mantenendo sempre il dito lontano dal grilletto (fig. Q).

Con una mano afferrare il calcio nell'impugnatura a pistola. Mantenendo la carabina ben salda, colpire con la mano la parte della canna dietro al mirino anteriore, per liberarla alla posizione di blocco (fig.R).

Afferrare la canna nella parte dietro al mirino anteriore e tirarla verso il basso fino allo stop. Si deve avvertire il click della messa in sicurezza del grilletto quando rilasciate. Finché non si avverte il click, è necessario controlare saldamente la canna e non rilasciarla. Fare attenzione a non insere le mani o le dita nella zona basculante (fig. S).

5 CARICAMENTO

Verificare che i pallini siano adeguati al calibro della carabina ad aria compressa. Introdurre i pallini nella canna fin tanto che essi non risultano a livllo della superficie della culatta (fig.T).

Riportare la canna alla sua posizione di blocco originaria.

Fare nuovamente attenzione a non insere le mani o le dità nella zona basculante (fig. U).

6 TIRARE: MIRARE E SPARARE IL COLPO

Mantenere le dita lontane dal sottoguardia durante la mira, spingere completeness in avanti il pulsante della sicura, premere il grilletto. La sicura può essere "inserita" o in posizione di "sicurezza" agli qualvolta si tiri indiretro completeness (il puntino bianco è visible).

A) Errato (fig.V)

B) Corretto (fig. Z)

La carabina ad aria compressa è dotata di un mirino posteriore regolabile si per l'elevazione (alto-basso) (1) che per la derivazione (destra-sinistra) (2).

Le possibili regolazioni di elevazione sono marcate nella vite di elevazione e si effettua- no ruotando la ghiera 1 di elevazione.

• Ruotare in senso orario per sparare piu in basso
• Ruotare in senso antiorario per sparare piu in alto
  Le possibili regolazioni di derivazione, destra o sinistra, sono marcate nell'indicatore scorrevole e si effettuano ruotando la ghiera 2 per la regolazione della derivazione.
• Ruotare in senso orario per sparare più a destra
• Ruotare in senso antiorario per sparare più a sinistra.

Le scale di misurazione ed i numero non indicano le distance, ma hanno soltanto una funzione di riferimento.

7 MANUTENZIONE CARABINA

La cura della carabina ad aria compressa richiede una pulizia ed una manutenzione minime.

Parti meccaniche:

La canna delve essere pulita prima di essere riposta o comunique dopo 500 spari con un'apposita alla per la pulizia (evitare le spazzole in ottone per mantenere al meglio la rigatura) o utilizzando dei pallini pulenti, che vanno sparati come normali pallini. Applicare una goccia di olio all'interno della canna.

Ogni 1000 spari, aplicare una goccia di olio per cucili nella camera di compressione (fig. W).

Le parti colorate in blu, come la canna o il cilindro di compressione dovrebbero avere un trattamento antiruggine. Mantenere questa protezione, pulendo tali parti con tamponi oliati.

Tutte le parti meccaniche visibili, curatta, grilletto e sicura, possono essere sottoposte a lubrificazione per mantenere una corretta funzionalità.

Manutenzione del calcio:

I calci in materiale sintetico non richiedono alcuna manutenzione; pulire con un panno morbido. I calci in legno debbono essere esquisvamente custodii in locali a temperatura ambiente poché il calore eccessivo potrebbe provocare l'incrinatura. I calci in legno debbono essere puliti con olio e un panno morbido.

Custodia:

Non riporre la carabina in posizione armata, per evitare di indebolire la molla principale.
Scaricare la carabina ad aria compressa sempre in direzione di sicurezza e rispetto sempre le norme di sicurezza.
Non ripore la carabina in ambienti umidi.

ATTENZIONE

Non cercare di smontare la carabina ad aria compressa. Recarsi presso un punto di assistenza autorizzato.

Non modificare la carabina ad aria compressa; l'utilizzo in modi differenti da quelli indicati in quello manuale, cui renderne la carabina pericolosa e determinera l'annulamento della garanzia.

• Qualsiasi modifica può renderere l'utilizzo della carabina pericoloso e provocare lesioni gravi o decessi.
  Sparare con la carabinaensa pallini in camera vu provocare danni irreparabili alla carabina.

8 ASSISTENZA E RIPARAZIONI

Contattate il vosto negotiante per una prima assistenza o il distributore ufficiale della vostra zona.

L'elenco dei Distribitori Ufficiali Stoeger Airguns è disponibile sul dato: "stoegerairguns.com".

GARANZIA

Tutte le carabine Stoeger Airguns sono coperte da garanzia per un periodo di 2 (due) anni a partire dalla data d'acquisto.

Danni accidentali o indiretti causati dall'inos-servanza delle avverenze descrirente nel presente manuale e smontaggio non autorizzato non sono coperti da garanzia.

Non sono coperti da garanzia:

Utilizzato improprio che provotti danni anticdentali/incidenti
Mancata cura e manutenzione
Inosservanza delle istruzioni descritte nel manuale
Logorio e usura
Ruggine e corrosione
Ostruzioni nella canna

Le parti in legno non sono coperte da garanzia. La presente garanzia non copre i reclami su prodotti Stoeger presentati da proprietari successivi.
