KULLANIM KILAVUZU X50 Stoeger

Yeni STOEGER havali tufeginizi satin aldiginiz icin sizi kutlar ve markamizi sectiginiz icin size teşekür ederiz.

UYARI

BU HAVALI TÜFEK BIR OYUNCAK DEĞİLDIR.
BU HAVALI TÜFEGİ SADECE YETİŞΚINLER
KULLANABİLIR.

LUTFEN BU KULLANIM KILAVUZUNU BASTAN SONA DIKKATLE OKUYUN. Havali TUFEGINIZE HER ZAMAN GERCEK BIR ATEŞLI SILAHMIŞ GİBİ YAKLAŞIN.

UYARI

BU KULLANIM KILAVUZUNDA YER ALAN GUVENLIK TALIMATLARINI DIKKATLI BICIMDE YERINE GETIRIN. BU KILAVUZDA YAZILANLA R ILERIDE YENIDEN BAKABILMEK ICIN LUTFEN BU KILAVUZU SAKLAYIN. HAVALI TUFEGINIZI BU KULLANIM KILAVUZU OLMADAN LUTFEN SATMAYIN.

BU HAVALI TÜFEGIN SAHIBI VE KULLANICISI, BU HAVALI TÜFEGE SAHIP OLUNMASI VE KULLANIL- MASINA I LISKIN BUTUN YEREL YASALARI BILMEK VE BU YASALARA UYMAK ZORUNDADIR.

ICINDEKILER

1 Havali tufek parcalari 101
2Güvenli kullanim 102
3 Tetigin ayarlanmasi 102
4Kurma 102
5 Doldurma 102
6 Atis yapma: Nisan alme ve ates etme 102
7 Havali silahin bakimi 103
8 Servis ve Onarimalar 103

Bu kullanma kulavuzunda verilen bilgiler onceden haber verilmeksizin degistirilebilir.

-TR 37

HAVALI TÜFEK ile ilgili GüVENLIK KURALLARI

1. ATEŞ EDİLMESİ TEHLIKELİ OLABİLECEK HİçBIR NESNEYE SILAHİ DOGRULTMAYIN.

Vucudunuzun hicbir yerine ya da baska bir insana, atesi bir silahin namlusunu hicbir zamanogrultmayin. Bu nokta ozellikle silahi doldururken ve bosaltirken onemlidir. Bir hedefe ates ediyorsanz o hedefin arkasinda neyin yer aldigin bilmeniz gerekir.

Hedefinizi iskalarsaniz ya da attiginiz pellet hedef nesnenin icine girere, atisinizin neden olabilecegi istenmeyen yaralanmalar ya da zararlar sizin sorumluluugunuzdadir. Soz konusu istenmeyen yaralanmalar ve zararlardan kaçınma sorumluluğu size aittir.

2. HAVALI TÜFEK KALICI YARALANMALARA HATTA ÖLÜME NEDENOLABİR. HAVALI TÜFEGINIZ HER ZAMAN GERÇEK BIR SILAHMIŞ VE DOLUYMUS GİBİ HAREKET EDİN.

Hicbir zaman bir havali silahin bos oldugunu farz etmeyin.Bir havali silahin dolu olmadigiindan emin olmanin tek kesin yolu pellet yataginin acilarak yatagin icinde bir pellet olup olmadigiin gozle kontrl edilmesidir. Havali tufeklerde bu yatak acilarak goz ile

kontrol edilebilir ve boylece yatagin icerisinde hicbir pellet kalip kalmadigi gorsel olarak dogrulanabilir.

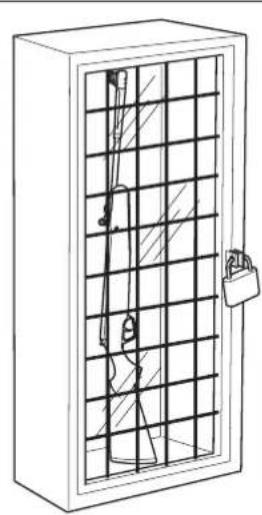

3. HAVALI TÜFEGINIÇOÇUKLARIN ULAŞAMAYACAKLARI BIR YERDE MUHAFAZA EDİN.

Bir havali silah tasimak icin yasalarin izin verdigi ya'in aldinda kalan genclerin ya da izni olmayan kimselerin havali silahiniza erisiminin engellenmesisi sizin sorumlulgunuzdadr.

Cocuklarin istenmeyen kazalara karismariskini azaltmak istiyorsaniz, havalsilahinizi boasaltarak kilitli bir yerde muhafaza edin ve pelletleri de haval silahtanayrveyine kilitli bir yere saklayin.

Lutfen unutmayin: Telli kilitler, pellet yataigi tipalarigibi kazalara engel olmak icin yapilmis urunleri kullaniyor olmaniz, havali silahinizi kullanmaya ya da ele geirmeye kararl birini engelleyemeyebilir. Bu nedenle izni olmayan cocuklarin ya da yetiskinerin silahi bilinci劳累 ele geleirme olasiklarini azaltmak icin celkten imal edilmis silah kasalarinin kullanilmasi daha guvenli bir sektektir.

4. HiCBIR ZAMAN SUYA YA DA SERT BIR ZEMINE ATES ETMEYIN.

Su yüzeyine, kayalarara ya da baska sertyüzeylere ates edilmesi pelletin sekmesiya da parcalanmasiolasiliqini artirir.Boyle bir durumda seken ya da parcalanan pellet yuzundenistemediginiz ya da cevirhedefi vurabilirsiniz.

5. KULLANMAKTA OLDUGUNUZ HAVALI TUFEGIN GUVENLIK MEKANIZMALARINI BILDIGINIZDEN EMIN OLUN,AMA UNUTMAYIN KI BU MEKANIZMALAR HAVALI TUFEKLE ILGILI GUVENLI KULLANIM KURALLARININ YERINI TUTAMAZ.

Ate etmeye hazir olana kadar haval tufeginizi "emniyet acik konumunda tutun ama kazalari onlemek icin hiçbir zaman yalnizca bir emniyet aygütina guvenmeyin. Elinizdeki haval silahin guvenlik duzeneklerini bildiginizden ve bu duzenekleri kulanyior, oldugunuzdan emin olmaniz cok onemldir. Ama kazalarin onüne gelebilmenin en iyi yolu bu kulanna kilavuzunda anlatilan guvenlik ve guvenli kullanim kurallarna uymanizdir.

Havali silahlarin duzgün kullanılari konusunda kendinizi daha;cok gelifistirmek amaciyla havali silah kullanimi ve guvenlik prosedürleri konusunda uzman bir kimsetarafindan verilen bir havali silah Guvenlik Kursuna gitmenizi oneriyoruz.

6. HAVALI TÜFEGİNIZIN BAKIMINI UYGUN BICIMDE GERÇEKLEŞİRIN.

Havali silahin isleyen
parçalarinda tozun,
pisligin vs. toplanmaması icin havali
silahinizi uygun
kosullarda muhafaza edin ve tasiyn. Kullanma kılıvuzunda yer alan talimatlara uygun bicimde, havali silahinizra temizleyerek)yaglayin manin, namluya geblepislik birkiminin onune g

Havali silahinizi doldurmadan once her zaman namlunun temiz oldugundan ve herhangi bir tikanma olmadigiind emin olun. Tikanmis bir havali sillih ile ates etmek basincin tehlikeli bir biciimde birikimine yol acarak sizin ya da cevrenizdekilerin yaralanmasina neden olabilir. Ates ederken her hangi bir alisilmadik ses duyarsaniz, ates etmeyi derhal kesen ve havali silahin emniyetini acarak silahi bosaltin. Pellet yataginin ne namlunn bos oldugundan, her hangi bir tikanmanin soz konusu olmadigiind emin olun.

7. UYGUN PELLET KULLANIN.

Kullandiginiz her pelletin havali tufek icin uygun kalibrede oldugundan emin olun. Havali tufegin kalibresi namlunun uzerinde acik bicimde belirtlmistir. Dusuk kalite pelleterin kullanilmasi isabeti etkileyebilir ya da namlunun icinde pelletterin birikmesine neden olarak namluyu tikayibilir.

8. ATIS YAPARKEN HER ZAMAN KORUYUCU GOZLUK KULLANIN.

Bir pellet ya da pellet parcalari arkaya dokru firlayabilir ya da sekerek goze carpabilir. Boyle bir durum agir yaralanmalarayol acarken olasi bir gorme kaybina da neden olabilir. Bir hava

silahiyla ates edilirken, atici ve yanindakiler her zaman darbeye dayanikli atis gozlukleri takmalidir.

10. HAVALI TÜFEK KULLANIRKEN ALKOLLÜ ICECKLER VE MUHAKE-ME YETENEGINI YA DA REFLEKSLERI ENGELLEYEN İLÇLAR, KIMYASAL MADDELER KULLANMAYIN.

Ates etmeden once veya ates ederken icki icmeyin. Muhakemete yeteneigne ya da motor reflekslerine engel olabilecek ilaclar, kimyasal maddeler kullanirsanz bu ilaclarin etkisindeyken

havalilahinizi kullanmayin.

12. HAVALI TÜFEGINIZI PELLET YATA-GINDA PELLET OLMADAN Hiçbir ZAMAN ATEŞLEMEYİN.

Aksi takdirde havali tufeginize kalici bir hasar verebilirsiniz.

9. HICBIR ZAMAN DOLU BIR HAVALI SILAHLA BIR AGACA, CITE YA DA ENGELE TIRMANMAYIN.

Bir agaca tirmanacak ya da agactan inecek, bir cite tirmanacak ya da bir cukurun ya da engelin uzerinden atlayacak oldugunuz zaman silahi acarak bosaltin. Kendinize ya da baska bir insana dokru bir hava silahin itmeyin.

11. HiCBIR ZAMAN DOLU BIR SILAH TASIIMAYIN.

Havali tufegi bir araca
koymadan once
mutlaka silahi bosaltin.
Avcilar ve aticilar havali silahlarini sadece
gidecekleri yere
vardiklarinda doldur
malidirlar.

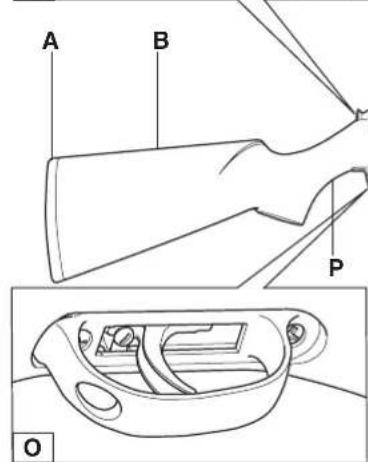

1 HAVALI TÜFEGIN PARÇALARI

A Dipçik Taban Pedi
B Kundak
CEmniyet
D Durbun ayakligi incin ray

E Kompresyon silindiri

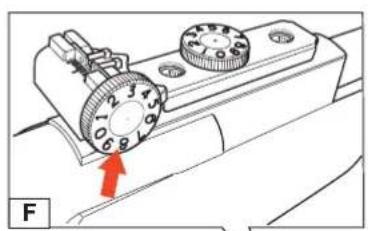

F Yatay ayar vidasi

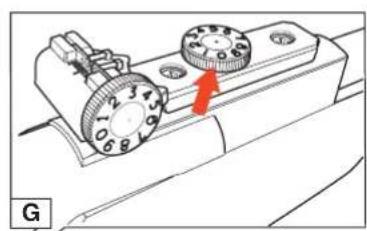

G Dikey ayar vidasi
H Namlu
I Namlu agzi

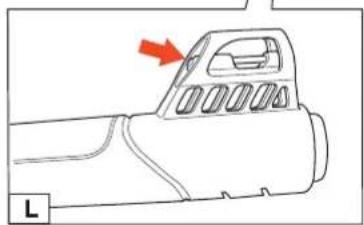

L Fiber optikli arpacik
M Namlu Ucu

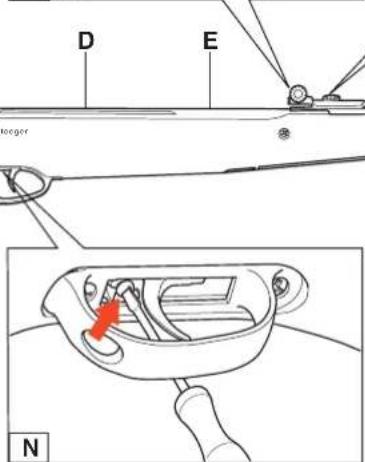

N Tetik ayar vidasi
O Tetik korkulugu (koprusu)
P Tabanca kabze

2 GÜVENLI KULLANIM

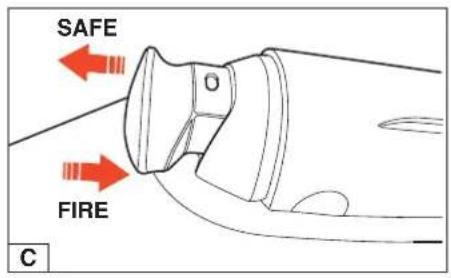

Havali tufeginiz, sis silahinizi kurarken otomatik olarak devreye giren otomatik bir emniyet sistemine sahiptir. Emniyet surgusu kompre-syon tupunun ucunda yer alir (sekil C):

Geridgeyken = Emniyette (Safe) Emniyet dugmesi butunuyle gerijecekili - beyaz nokta gorulebiliyor - emniyet devrede "ACIK" veya silah "Emniyet" konumunda.
- Ilerideyken = Ates edilebilir (Fire)
Emniyet dugmesini butunüyle ileriye alin - beyaz nokta görulemez - emniyet devreden Çikarak "KAPAL" hale gelir ve silah simdi "Ates" ede bilir konumdadir.

3 TETIGIN AYARLANMASI

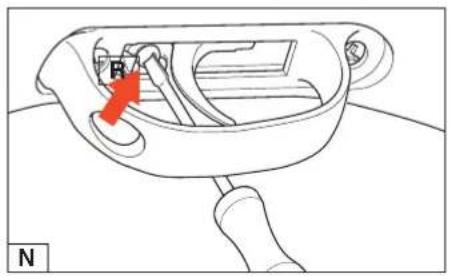

Havali tufegin tetik agirligi (cekisi) fabrikada ayarlanmistr ve bircok atici bu tetik aigirligini degistirmye gereksinim duymayacaktir. Havali tufeginizin iki asamali tetiginde ikinci asama tetik cekme ayari icin kullanlan bir ayar vidasi yer alir (sekil N). Bu ozelligi X10, X20 ve X50 modellerinikullanan deneyimli aticlar kullanabilir.

• Ikinci asamadaki tetikcekme mesafesini azaltmak icin, vidayi saat yonunde cevirin.
  Ikinci asamadaki tetik cekme mesafesini artirmak icin, vidayi saat yonun un tersine dokru cevirin.

4 KURMA

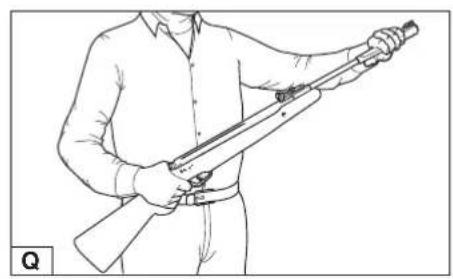

Parmaginiz tetikte degilken havali tufeginizi gvenli bir yoneogrultun (sekil Q). Bir elinizle tabanca kabzesinden kundagi kavrayin. Tufegi sikica tutarken, kilitli posisyonu bozmak icin namluya hafifce vurun (sekil R).

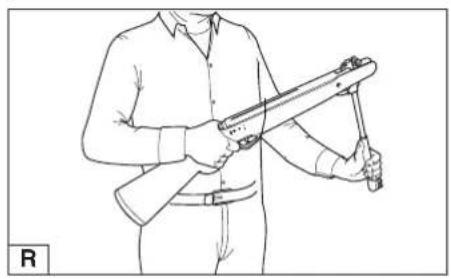

Arpacik arkasindaki namlu kismini kavrayin ve duruncaya kadar asagiya dokru cekin. Basinc birakildiginda tetik duzeneigi kili-dinden gelen bir tik sesi duyacaksiniz. Güçlübir direnc gostenen namluyu tik sesini dizana kadar birakmamali ve kontrl etmelisiniz.

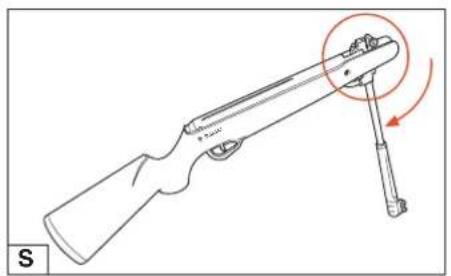

Elinizi ya da paramaklarinizi dayanak (mentese) bolgesine kistirmamaya dikkat edin (sekil S).

5 DOLDURMA

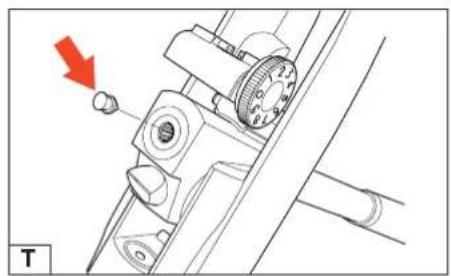

Pellet cikisina bakarak kullanacaginiz pelletin havali silahinizin kalibresine uyup uymadigi kontrl edin. Uydugundan emin olduktan sonra pelleti namlunun arkasina, kenarlari namlunun arka ucuyla ayni duzeye ve hizaya gelinceye kadar itirin (sekil T).

Namluyu geri eskiliti konumuna getirin. Elinizi ya da pharmaklarinizi dayanak (mentese) bolgesine kistirmamaya tekrar dikkat edin (sekil U).

6 ATIS YAPMA: NISHALMA VE ATEŞ ETME

Hedefin üzerine gelene kadar parmaginizi te-tik korkulugundan (koprusunden) uzak tutun. Hedefin üzerine gelince emniyet dugnesini butunyile ileri ittin, tetigi cekin. Emniyet her zaman yeniden "Aqik" veya "Emniyette konumuna emniyet dugmesi butunyile arkaya dokru cekilrse getirilebilir (emniyetteyken beyaz nokta yeniden gorulur hare gelecekir.

A) Yanlis (sekil V)

B) Dogru (sekil Z)

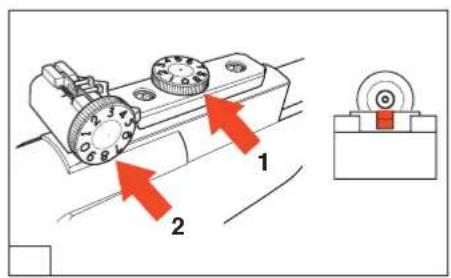

Havali tufeginizin dikey (yukari-asagi) (1) yatay (sola-saga) (2) bakimindan ayarlanabilen gez ozellqine sahiptir.

Yüskseklik ayarlıarı yükseltme dugmesinde isaretlidir ve yüskseklik ayarvidası 1 cevrilerekdehyişirilebilir.

Havali tufegihizin daha asaglya atis yapmasi icin saat yonunde cevirin.
Hava tufeginizin daha yuksege atis yapmasi icin saat yonunun ternsine cevirin.

Sol veya Sag yatay ayarları sürgü skalasinda isaretlidir ve yatay ayar vidası 2 cevi lerek degişirilebilir:

• Pelletin daha saga gitmesi iciin saat yonunde cevirin.
• Pelletin daha sola gitmesi iciin saat yönunun tersine cevirin.

Skala ve sayilar sadece referans degeri tasir ve hedefe iliskin kesin bir uzakligt temsil etmezler.

7 HAVALI TÜFEGIN BAKIMI

Havali tufeginiz cok az temizlik ve bakim ister.

Mekanik parçalar:

Silahinizi uzun sure kullanmayacaksaniz ya da en azindan her 500 atistan sonra, silahinizin namlusunu bir temizleme cbugu (harbi) ile temizleyin (ancak yivin bozulmamasi incin piringfirca kullanmayin), veya temizleme amaci pelletleriGPCk bir pellet gibi ates ederek kullanin. Namlunun arka tarafina bir damla silah yagi da damlatabilirniz.

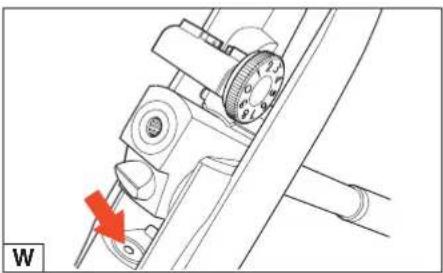

Her 1000 atista bir kere kompresyon yataigna bir damla silah yagi damlatin (sekil W).

Namlu ve kompresyon silindiri gibi menevisli parçalar paslanmaya karşi korunmalidir. Hafifçye yagliamis bir ped araciligiyla bu bolümlerin pada karşi korunmasini saglayin.

Görünen butt mekanik parçalar, kuyruk, tetik ve emniyet gereksinim duyuldukca hafifçye yaglanarak bu parçalarin dizgün calismaya devam etmeleri saglanabilir.

Kundakbakimi:

Sentetik kundaklar silinerek temizlenip yumusak bir bezle ya da havluyla kurulanma haricinde herangi bir bakima gerek duymaz. Tahta kundaklar sadece oda sicutliginda saklanmalidir yoksa asiri sicaklik yuzunden katlayabilirler. Tahta bir kundak yap ve yumusakbir bez araciligiyla cilalanabilir.

Saklama:

Tufeghorozu kalkmis bir pozisyonda birakmayin yoksa horoz mafsal yayi (atele me ana yayi) zayiflayacaktir.
Havali tufeginizin horozunu silahi guvenli bir yone atesleyerek indirin ve butun guvenlik kurallarina her zaman mutlaka ve tam olarak uyun.
Tufegirutubettilbirortamabirakmayin.

Havali tufeginizi parcalara ayirmaya calismayin. Havali tufeginizi yetkili bir servis istasyonuna goturun ya da yolayin.
Havali tufeginizi modifiye etmeyin. Havali tufeginizi bu kilavuzda bellirtilenden baska bir bicimde kullanmak silahinizi sadece tehlikeli bir hale getirmez ayni za manda garantii kapsamindan da cikartur.
Havali tufeginizin uzerindeGPCkelestreceginiz her hangi bir modifikasyon silahkullanmaytehlikeli hale getirerek ciddiaryalanalmalara ya da olume neden olabilir.
Yataginda pellet olmadan havali tufeginiz ile atis yapmayin (bosa ats) aksi takdirde havali tufeginizde kalici bir hasar ortaya cikabilir.

8 SERVIS VE TAMIR

Iik elde yardim icin havali tufeghinizi satin aldiginiz saticiniza ya da ulkenizdekri resmi dagitiscina basvurun.

Stoeger Havali Tufek urunlerinin Resmi Dagitimcilarinin listesine su adresten ulasabiliriniz: "stoegerairguns.com".

GARANTI

URUNLERIMIZ FATURA TARIHINDEN ITIBAREN 2 YIL GARANTILI DIR.

Bu havali tufegin yetkisiz kislence parcalara ayrilmasi, kullanma kilavuzunda yer alan talimatlara aykir biçimde kullanilmasi vya bu yolla her hangi bir biçimde zarar gormesi urunu garantı kapsamindan Çikartır.

Garantinin geçerli olmadigi durumlar:

Yanlis kullanim ya da kazalar.
-Urunun bakiminin yapilmaması ya da ozensiz kullanilmasi.
Kullanim kilavuzunda belirtilen talimatlara uyulmaması.
- Urunun normal surec icindeki yapranmasi.
Asinma, paslanma, curume ya da kuflenme
Namluda tikanma.

Urunun ahsap parçalari garanti kapsamindaki tamirler Çerçesevesinde degerlendirilmaz. Bu garanti buna muteakip herhangi bir Stoeger ürün kullanılar tarafindan yapilan talepleri kapsamaz.
