Caractéristiques Techniques	Hotte aspirante murale, classe énergétique A, débit d'air max 650 m³/h, niveau sonore 60 dB
Dimensions	Largeur 90 cm, profondeur 50 cm, hauteur 70 cm
Type de filtration	Filtre à charbon et filtre à graisse en aluminium
Modes de fonctionnement	Extraction et recyclage
Éclairage	Éclairage LED intégré
Utilisation	Panneau de contrôle tactile, 3 vitesses d'aspiration
Maintenance	Filtres lavables au lave-vaisselle, entretien régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations Générales	Installation murale, garantie 2 ans, design moderne en inox

FOIRE AUX QUESTIONS - X69453MVO AEG-ELECTROLUX

Comment nettoyer les filtres de la hotte AEG-ELECTROLUX X69453MVO ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez les boutons de commande situés sur le panneau de la hotte pour sélectionner le niveau d'aspiration souhaité. Il y a généralement plusieurs niveaux, allant de faible à élevé.

Est-ce que la hotte peut être utilisée sans conduit d'évacuation ?

Oui, la hotte AEG-ELECTROLUX X69453MVO peut être utilisée en mode recyclage avec un kit de charbon actif. Vérifiez que le kit est installé correctement pour un fonctionnement optimal.

À quelle fréquence devrais-je remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 3 à 6 mois, selon l'utilisation. Si vous constatez une odeur persistante, il peut être nécessaire de le remplacer plus fréquemment.

Comment installer la hotte AEG-ELECTROLUX X69453MVO ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les distances de sécurité par rapport à la plaque de cuisson et de fixer correctement la hotte au mur.

Que faire si la hotte fait du bruit ?

Un bruit excessif peut être causé par des filtres encrassés ou mal installés. Vérifiez et nettoyez les filtres. Si le bruit persiste, contactez un professionnel pour vérifier le moteur.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si la lumière ne fonctionne toujours pas, vérifiez les connexions électriques ou contactez un technicien.

MODE D'EMPLOI X69453MVO AEG-ELECTROLUX

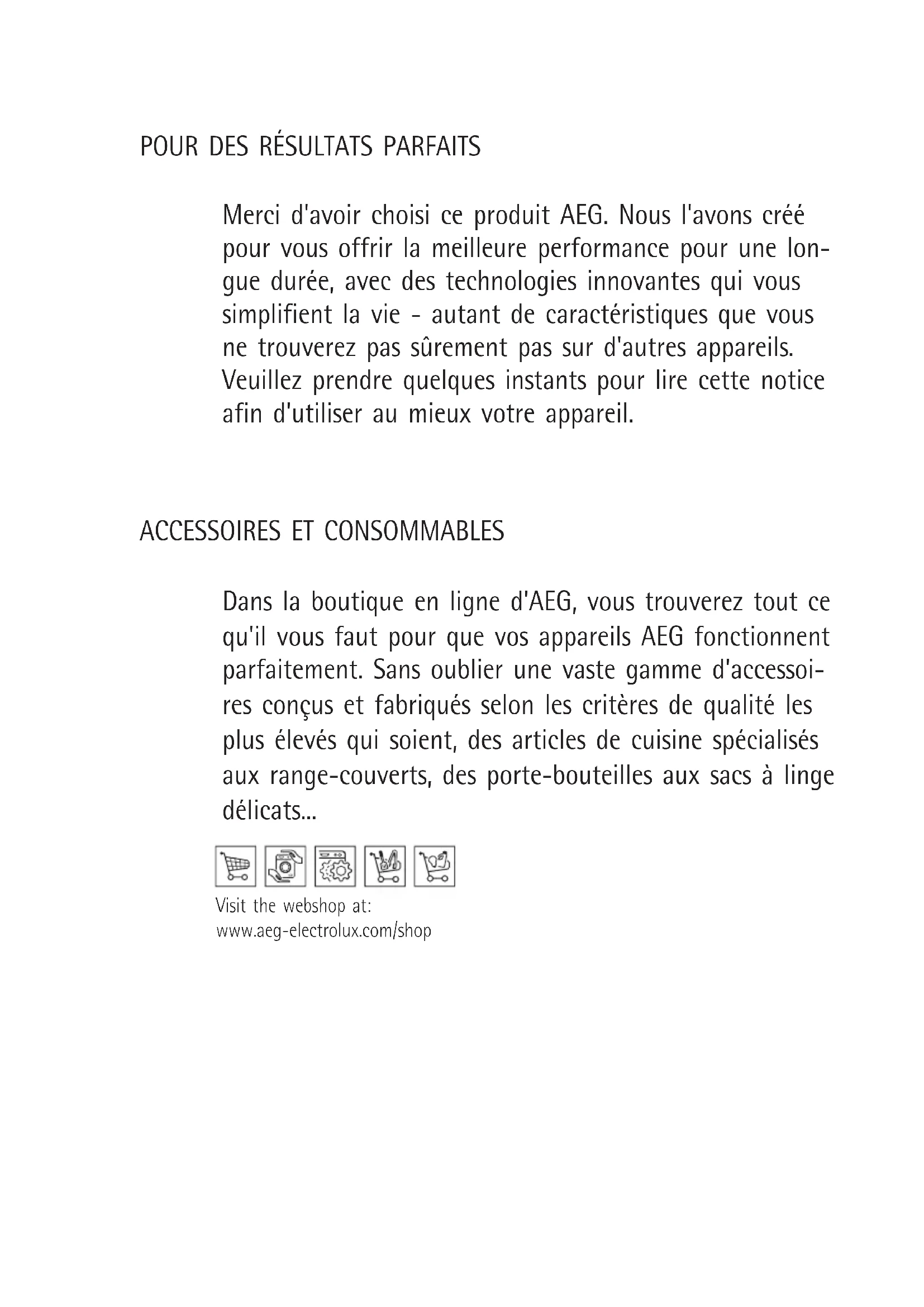

Merci d'avoir choses ce produit AEG. Nous l'avons créé pour vous offrir la meilleure performance pour une longue durée, avec des technologies innovantes qui vous simplifient la vie - autant de caractéristiques que vous ne trouvrez pas surement pas sur d'autres appareils. Veuillez prendre quelques instants pour生存 cette notice afin d'utiliser au mieux votre appariel.

ACCESSOIRES ET CONSOMMABLES

Dans la boutique en ligne d'AEG, vous trouvez tout ce qu'il vous faut pour que vos apparèils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires concus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des portebouteilles aux sacs à linge délicats...

Visit the webshop at: www.aeg-electrolux.com/shop

FR - CONSEILS ET SUGGESTIONS - La presente notice d'emploi vaut pour plusieurs versions de l'employe. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre employe. Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art. La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte. Pour les Appareils appartenant à l'éire Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectue conformément aux normes en vigueur. Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...). Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est depourvue, praticquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. La hotte a été conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. Ne jamais utiliser abusivement la hotte. Ne pas laisser les flammes libres à force intensité quand la hotte est en service. Toutjours régler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites. Contrer les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer. Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'accidie Cet appleil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'employe. Avant de proceper à toute opération d'entretien, retirer la hotte en retardant la fiche ou en actionnant l'interruteur général. Effectuer un entretien scrupuleux et en temps du des Filtres, à la cadence conseilée (Risque d'accidie), Filtres anti-graisse Z Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus féquement en cas d'emploi particulièrement intense. - Filtre anti-odeur W II ne sont pas lavables ni régénables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus féquement en cas d'emploi particulièrement intense. Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détsif liquide neutre. Le symbole sur le produit ou son emballage indicate que ce produit ne peut être traité comme déchet menager. Il doit juste être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtaining plus de détails sur le recyclage de ce produit, veillez prendre contact avec le bureau muni-cipal de vote région,Vote service d'élimination des déchets menagers ou le magasin ou vous aze achete le produit.

Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

Attention: Retirez les films de protection (blanc et transparent) avant d'insteller la hotte.

CHARACTERISTIQUES

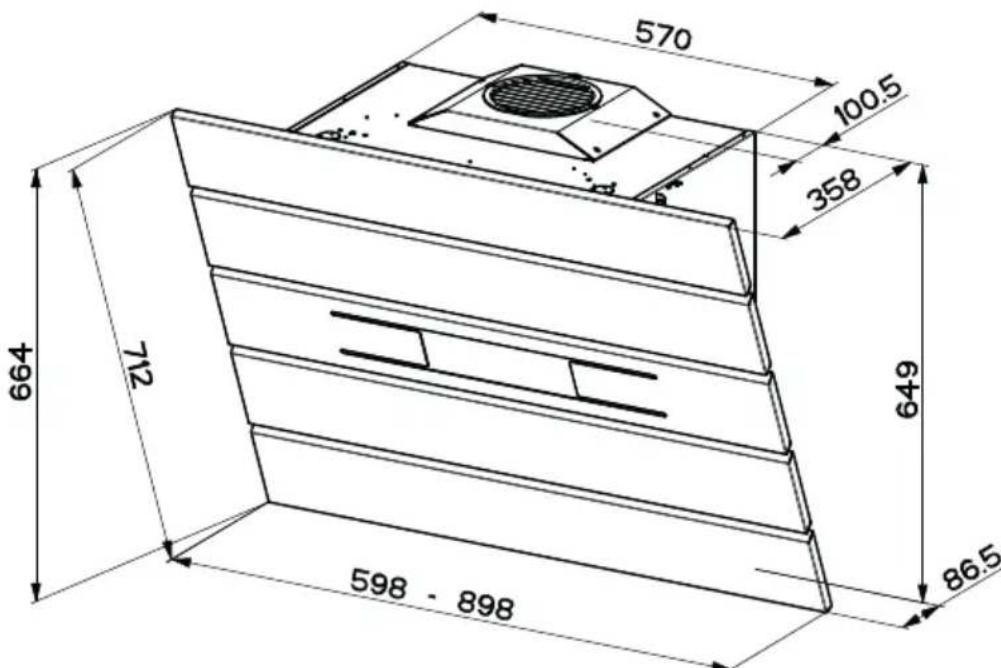

Encombrement

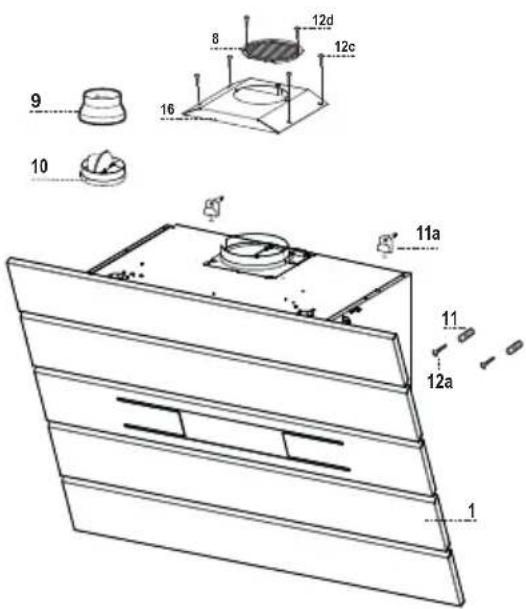

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtres
81Grille orientee Sortie de I'Air
9 1 Flasque de Reduction 150-120 mm
10 1 Buse avec clapet 150
16 1 Couvercle filtrant

Réf. Q.té Composants pour l'installation

11 2 Chevilles
11a 2 Chevilles SB 12/10
12a 2 Vis 4,2 x 44,4
12c 4 Vis 2,9 x 6,5
12d 2 Vis 2,9 x 9,5

Q.té Documentation

1 Manuel d'instructions

INSTALLATION

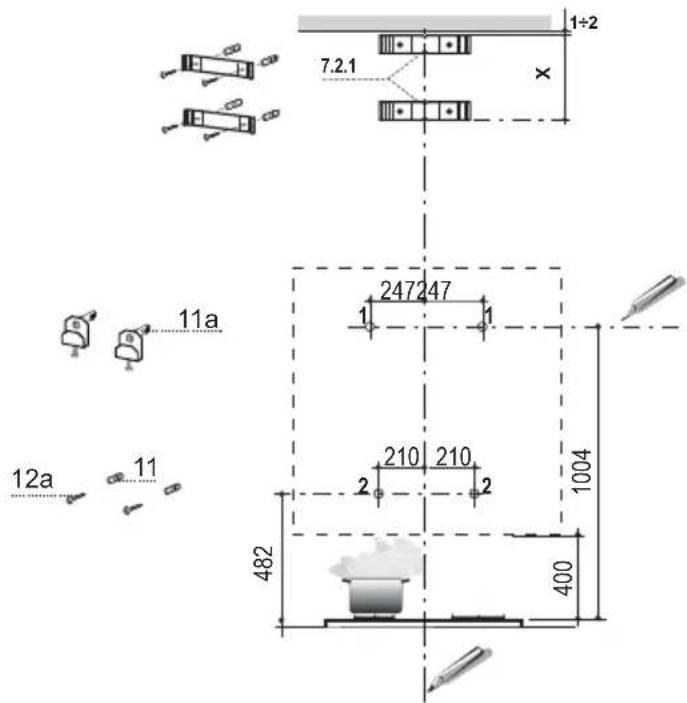

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de reférence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm .
• Percer les points marqués (2) avec une mèche de 8 mm .
• Mettre les chevilles avec le support 11a dans les trouss (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1 - 2mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de reference.
• Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de reference.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm .
• Insérer les chevilles 11 dans les trouss.
  Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

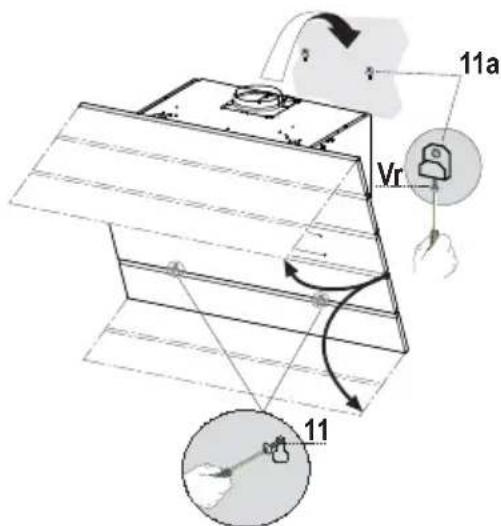

MONTAGE DU CORPS DE HOTTE

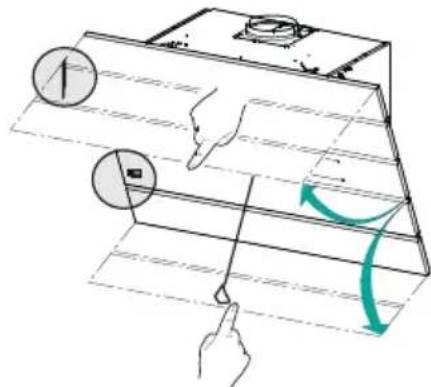

• Ouvrir le panneau aspirant supérieur et le bloquer sur la gauche, à l'aide de la tige, au corps de hotte jusqu'à ce qu'il se refere.
• En retardant le pivot de fixation sur la gauche, débloquer le panneau aspirant inférieur et l'ouvrir.
• Retirer les filtres àGRAisse en intervenant sur les poignées appropriées.
• Régler les deux vis Vr, des brides 11a, en début de course.
• Accrocher le corps de hotte aux 2 équerres 11a.
• Intervenir sur les vis Vr en passant par l'intérieur du corps de hotte pour en regler le niveau.
  Visser les vis de sécurité 11.
  Refermer les panneaux aspirants.

BRANCHEMENTS

SORTIE AIR VERSION ASPIRANTE

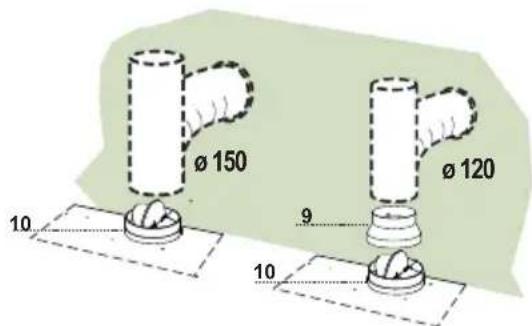

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'inseallateur.

Branchement avec un tube de 0150

Insérer la buse avec clapet 10.
Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 0120

• Insérer le flasque de réduction 9 sur la buse avec clinpet 10.
  Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

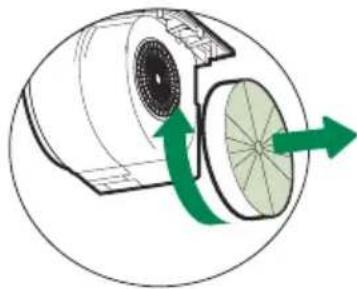

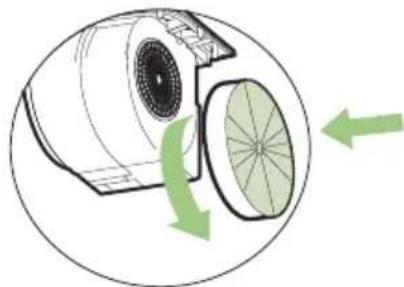

• Retirer les évventuels filtrés anti-odeur au charbon actif.

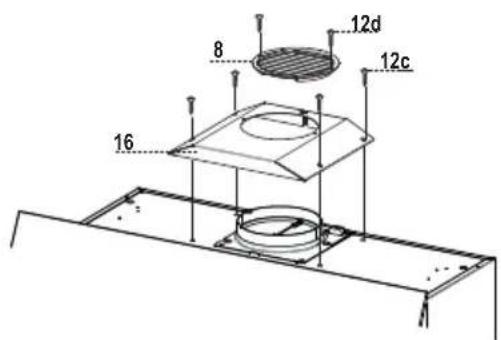

SORTIE AIR VERSION FILTRANTE

• Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5).
  Fixer la Grille orientee 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres àGRAISSE (voir S "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

UTILISATION

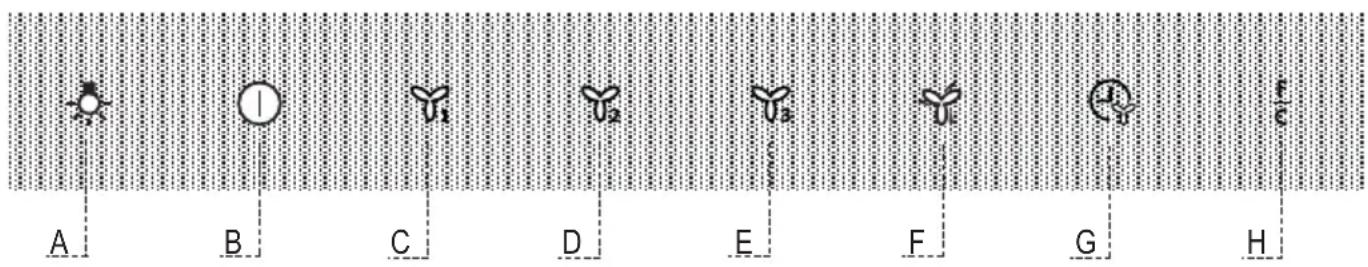

Touche	Fonction Led
A	Allume et étant le système d'éclairage. Appuyée pendant 5 secondes, lorsque la hotte est étente et sans alarmes filtres en cours, elle effectue: Activation de l'alarme de saturation filtres à charbon actif. Déactivation de l'alarme de saturation filtres à charbon actif.	Allumée ou étente. 2 clignotements led touche H. 1 clignotement led touche H.
B	Coupe le moteur. Appuyer pendant 5 secondes, la hotte étant étente, pour activer le mode de verrouillage du clavier. Pour la déactiver, appuyer sur la touche pendant 5 secondes.	Allumée ou étente. Toutes les led clignotent deux fois et durant le Verrouillage clavier, les led effectuent une série de branchement. Toutes les led clignotent 1 fois.
C	Active la première vitesse. Allumée.
D	Active la第二种e vitesse. Allumée.
E	Active la troisième vitesse. Allumée.
F	Active la vitesse Intensive à partir de n'importe qu'elle vitesse, même lorsque le moteur est étente. Cette vitesse est régée pour une durée de 5 minutes, après quoi le système returne à la vitesse précédemment régée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson. Pour la déactiver, appuyer sur la touche ou étéindre le moteur.	Allumée.
G	Active l'extinction automatique retardée du moteur et du système d'éclairage de 15 minutes.Adaptée pour compléter l'élimination des odeurs résiduelles, pour la débrancher, appuyer sur la touche ou étéindre le moteur. Appuyée pendant 5 secondes lorsque la hotte est étente (Mo-aur+ Éclairage) et sans alarmes filtres en cours, elle effectue : Activation de la télécommande. Déactivation de la télécommande.	Allumée. 2 clignotements led touche C + B. 1 clignotement led touche C + B.
H	Effectue la Réinitialisation de l'alarme de saturation des filtres en appuyant sur la touche pendant environ 2 secondes, lorsque la hotte est étente.	Après 100 heures de fonctionnement, la led est allumée fixe pour signaler la saturation des filtres métalliques. Après 200 heures de fonctionnement, la led clignote pour signaler la saturation des filtres à charbon actif.
