X69453MVO - Mutfak davlumbazı AEG-ELECTROLUX - Ücretsiz kullanım kılavuzu

Marka	AEG-Electrolux
Model	X69453MVO
Ürün tipi	Davlumbaz
Kullanım	Evsel, mutfak kokularının tahliyesi
Minimum güvenlik mesafesi	Pişirme yüzeyinin 650 mm üzerinde
Hava çıkış çapı	150 mm (verilen aksesuarla 120 mm'ye düşürülebilir)
Hız sayısı	3 + 1 yoğun hız (5 dk)
Gecikmeli otomatik kapanma	15 dakika (motor ve aydınlatma)
Tuş kilidi	Evet, tuşla etkinleştirilebilir (5 saniye)
Uzaktan kumanda	Tuşla etkinleştirilebilir/devre dışı bırakılabilir (5 saniye)
Aydınlatma	Entegre, A tuşu ile kontrol edilir
Yağ filtresi tipi	Metalik, bulaşık makinesinde yıkanabilir
Yağ filtrelerinin temizlenme sıklığı	Her 2 ayda bir (yoğun kullanımda daha sık)
Koku filtresi tipi	Aktif karbonlu, yıkanamaz
Koku filtrelerinin değiştirilme sıklığı	Her 4 ayda bir (yoğun kullanımda daha sık)
Davlumbazın temizliği	Nemli bez ve nötr sıvı deterjan
Elektrik beslemesi	230 V (tipik), etiket bilgisine bakın
Elektrik tesisatı	En az 3 mm kontak açıklığına sahip iki kutuplu anahtar
Verilen aksesuarlar	Klapeli nozul, 150-120 mm redüksiyon flanşı, yönlendirilmiş ızgara, filtre kapağı, dübeller, vidalar, braketler
Kullanım kılavuzu	Dahildir (60 sayfa, indirilebilir)

Sık sorulan sorular - X69453MVO AEG-ELECTROLUX

Davlumbaz ile pişirme yüzeyi arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi, pişirme yüzeyinin 650 mm üzerindedir.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri bulaşık makinesinde yıkanabilir. Her 2 ayda bir veya yoğun kullanımda daha sık temizlenmesi önerilir.

Aktif karbon filtreler ne zaman değiştirilmelidir?

Aktif karbon filtreler yıkanamaz veya yenilenemez. En az 4 ayda bir veya davlumbaz yoğun kullanılıyorsa daha sık değiştirilmelidir.

Tuş kilidi nasıl etkinleştirilir?

Davlumbaz kapalıyken B tuşuna 5 saniye basın. Tüm LED'ler etkinleştirmeyi onaylamak için iki kez yanıp söner. Devre dışı bırakmak için işlemi tekrarlayın.

Filtre doygunluk alarmı nasıl sıfırlanır?

Davlumbaz kapalıyken H tuşuna yaklaşık 2 saniye basın. LED söner ve alarm sıfırlanır.

Davlumbazı filtreli versiyonda kullanabilir miyim?

Evet, filtre kapağını hava çıkışına vidalayarak ve geri dönüşüm için yönlendirilmiş ızgarayı takarak. Varsa aktif karbon filtreleri çıkarın.

Yoğun hız nasıl etkinleştirilir?

Herhangi bir hızdan (motor kapalıyken bile) F tuşuna basın. Yoğun hız 5 dakika sürer, ardından davlumbaz önceki hıza döner.

Aydınlatma çalışmazsa ne yapmalıyım?

Güç kablosu konnektörünün difüzör prizine düzgün takıldığından emin olun. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Davlumbazı baca kanalına bağlayabilir miyim?

Hayır, davlumbazı asla yanma kaynaklı duman tahliye borularına (kazan, baca vb.) bağlamayın. Özel bir boru tesisatı kullanın.

Uzaktan kumanda nasıl etkinleştirilir?

Davlumbaz kapalıyken (motor + aydınlatma) G tuşuna 5 saniye basın. C+B tuşlarının LED'leri iki kez yanıp söner. Devre dışı bırakmak için işlemi tekrarlayın.

KULLANIM KILAVUZU X69453MVO AEG-ELECTROLUX

Bu AEG ürünunu/seçtiğiniz icin teşekür ederiz. Bu ürün, siradan cihazlarda bulamayacagini在线咨询 kullanarak, size uzun yllar üstun performans vermesi icin tasarladık. Lüften, cihazınizdan en iyi sekilde yararlanabilmek icin birkaç dokanı ayirarak bu belgeyi okuyun.

AKSESUARLAR VE SARF MALZEMERI

AEG Internet magazasinda tum AEG cihazlarinizi mukemmel durumda ve temiz kullanmaniza yardimci olacak herseyi bulabilirsiniz. Beklentilerinize uygun yuksek kalite standartlarnda tasarlanan ve uretilen cok ceşitli aksesuarlarin yanı sira, uzmanlarin kullandigi pişirme kaplarindan Çatal-biçak sepeterine, Şe tutuculardan narin;camaşr torbalarina kadar hersey...

Visit the webshop at: www.aeg-electrolux.com/shop

TR - TAVSIYELER VE ONERILER - Bu kullanma talimati birden fazla cihaz modeli icin gecerlidir. Cihaziniza uymayan baz i donanim ozelikleri tarif edilmis olabilr. Yaln vya eksik montajdan doogan herangi bir zararin sorumlulu ureticiye ait degildir. Davlumbaz ile pisi cihaz in ocak ksmi arasindaki minimum guvenlik mesafesi 650 mm dir. Beslme voltajnin, davlumbaz icerisine yerlesterilen bilgi etiketinde belirtlenle ayni olup olmadigi konrol edin. Sinif I elektriki aleleri icin, guc kayaginnin yeteri topraklamayi saglayip saqlamadiigin konrol edin. Minimum 120 mm capinda bir boru yoluya davlumbazi cikis bacasa baqlayin. Baca baglantisi mumkun oldu-gunca kisa olmalidir. Davlumbaz borsunu yanici duman taoyan baca deligine (buhar ka-zani, somine, vb.) baqlamayin. Davlumbaz elektrikle calismayan alelerle (ornegin; gazi cihazlar) bagintili alarak kullanilmamasi halinde cikis gazinin geri tepmesini onlemek amacyla odada yeteri bir havalandirma saglanmaldir. Te-miz hava girsini temin etmek icin mutfaka dokrudan disariya acilan bir aqiklk bulunmaldir. Davlumbaz mutfaktaki kokularin emilmesi amacyla evlerde kullanim icin tasarlanmistr. Ticari ve endustriel amaclar icin kulanmayin. Davlumbaz tasarlandigi amaclarin disinda kaslinkle kulanmayin. Davlumbaz calisirken altinda ksek icplak ates birakmayin. Alevyogunluugnu dokrudan tencerenin altinda kalac sekilde ayarlayin, kenarlarini sarmadigindan emin olun. Yagda kizartma tavalarini kulanirken surekli olarak takip edin: fazla isinan yag tutusabilir. Kapain altinda kivicamdan kacinin, yangin riski Bu alet, guvenlikderinden sorumlu kisiler tarafindan kontrl edilmedik-leri veya egilmedikleri surece; fiziksel, duyumsal ve zihinsel kapasi-tesinde kistlama olana (cocuklar dahil) veya aleti kulla nema tekubesi ve bilgisi olmayan kisiler tarafindan kulanilamaz. Bebekelerin, alette oynamadiklarindan emin olmak icin kontrl edilmeli gerekir. Herhangi bir bakim islemini gerceklestirmeden once davlumbazi katapan vya fisini cikarin. Filtreleri belirtilen zamanlarda temizleyin ve / vya deqistirin(Yangin risk), Yaq tutucu filtreler Z Bu filtreler bulasik makinasnda da yikanabillir ve normal kullanildiklarinda iki ayda bir, yogun kulanim halinde is da haka sikca yikanmalarii gereklidir - Aktif karbonlu koku giderici filtreler W Aktif karbonlu koku giderici filtre yikanmaz ve rejenere edilmiz, normal kullanmda yaklasik 4 ayda bir, yogun kulanimda da haka sikca degistirlimesi gerekir. Cihazi nemli bir bez ve nortbir svi deterjan kullanarok temizleyin. Urn vya paketi uzerindeki sembolu, bu urunn normal bir evsel atik olarak gurlmemesi ve bu tip elektriki vya elektronik cihazlarin atildigi donusuml toplama noktarina terkedilmesi gerektige isaret eder. Bu urunu gerektigi gibi elimine etme kurallarna uyarsaniz cevre iv insan saqigi uzerindeki olumsuz etkilerini bertaraf etmeye katki saglamis olursunuz. Bu urunn geri donusum kosullar hakkunda daha ayrintuli bilgi icin hudutlar icinde bulundugunz belediyenin ilgili diaresine, atik yoketme servise vya urunn saticasina danisiniz.

Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm olan cift kutuplu bir elektrik anahtari koyunuz.

Dikkat: Davlumbazin kurulumundan once, koruyucu kilifi cikariniz (beyaz ve selfaf).

ÖZELLIKLER

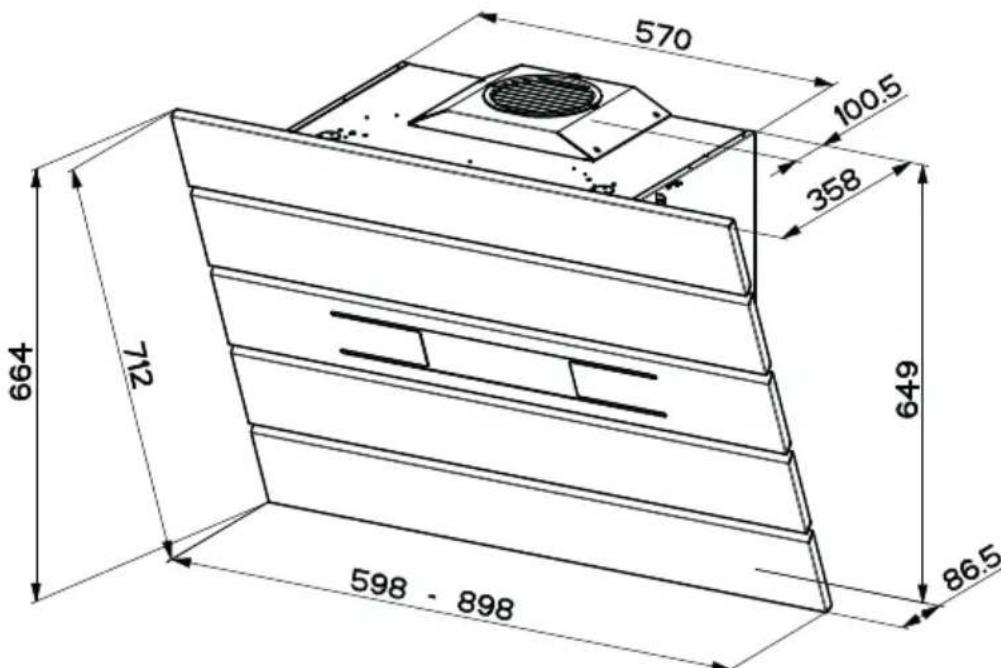

Boyutlar

Parçalar

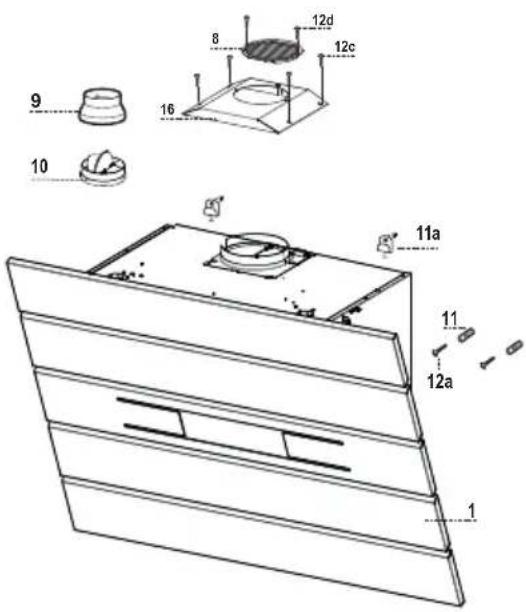

Ref.Miktar ÜrünAksami

1 1 Davlumbaz govdesi butun: Kumandalar, Isik, Ventilator Grubu, Filtreler
8 1 Hava Çişına Yönlendirilmılzgara
9 1 Reduksiyon flans 150-120 mm
10 1 0 150 flanslcek vana
16 1 Filtre edici kapak

Ref.MiktarKurulumAksami

11 2 Baglanti Parcalari
11a 2 Baglanti Parcalari SB 12/10
12a 2 Vida 4,2 x 44,4
12c 4 Vida 2,9 x 6,5
12d 2 Vida 2,9 x 9,5

Miktar Dokumantasyon

1 Kullanim Kitapciigi

MONTAJ

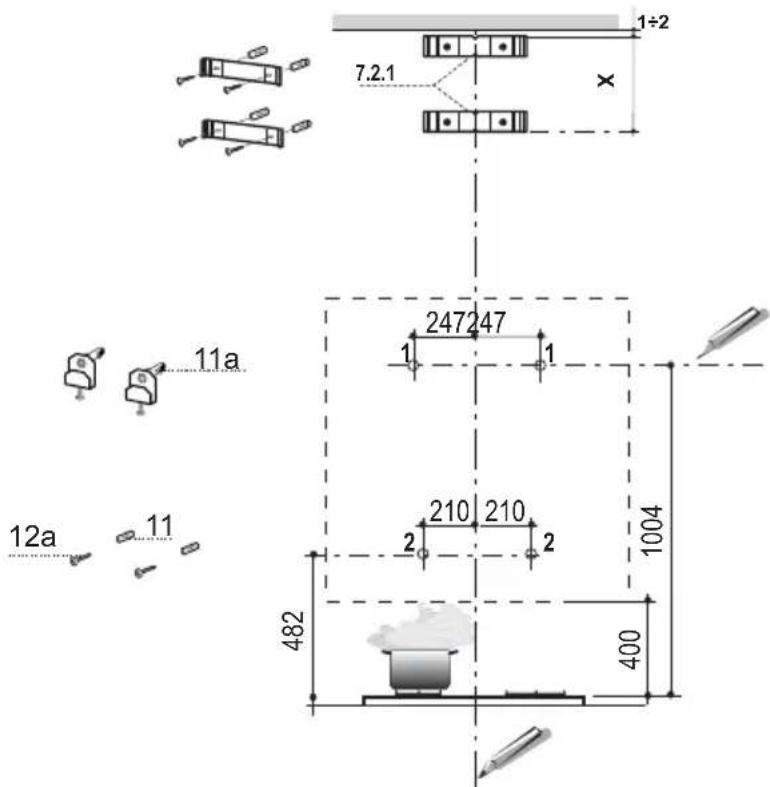

Kenarlarin Delinmesi ve Askilarin Sabitlenmesi

Kenar üzerinde Çüzın:

• Davlumbazin montaji增長 rolten bolgenin ortasinda, tavan veya en uç yükseklige kadar dikey bir cizgi;
• Pisirme dizleminin min. 1.004 mm üstände yatay bir cizgi.
  Referans dikey cizginin 247 mm saginda yatay cizgi uzerine bir nokta (1) isaretleyin.
• Bu islemi, hizayı saqlavarak karsı tarafta da tekrarlayin.
• Belirtildigi sekilde, referans dikey cizginin 210 mm, ve pişirme dizleminin 482 mm üstune bir referans nokta (2) isaretleyin.
• Bu islemi, hizayı sağlayarak karsi tarafta da tekrarlayin.
  Isaretli noktalari (1) 12 mm delin.
  Isaretli noktalari (2) 8 mm delin.
  11a askili baqlanti parcalarini deliklere (1) yerlestitin ve vidalayin.
  11 no.lu dubeli deliklere (2) yerlestirin.

Dekoratif baca montaji增長: (Istege Bagli)

• Ask 7.2.1' beirtilen sekilde, ortasini (centik) referans dikey cizgiye hizalayarak, tavan veya en uq yukseklikten 1-2 mm'veDayavin.
• Ask deliklerinin ortalarini isaretleyin.
• Ask 7.2.1'i sekilde gosterildigi sekilde, ortasini (centik) referans dikey cizgiye hizalayarak ilk askin altina X mm'de dayandirin (X = donanimdaki Üst Baca yuksekligi).
• Ask deliklerinin ortalarin isaretleyin.
• isaretli noktalar 8 mm delin.
  11 no.lu dubelleri delijklere verlestirin.
• Askilari, donanimdaki 12a (4,2 x 44,4) vidalarini kullanarak sabitleyin.

DAVLUMBAZ GOVDESINN MONTAJI

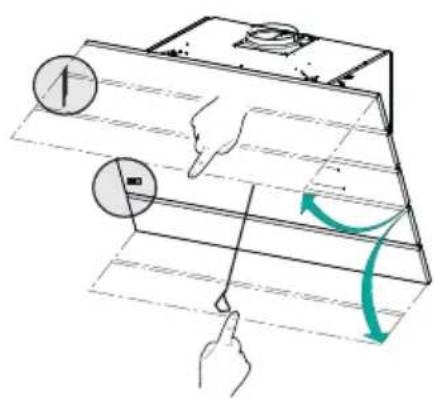

• Davlumbazin emme panelini acin ve tekrar kapanmasi icin sol on taraftaki kolu govdeye sabitleyin.

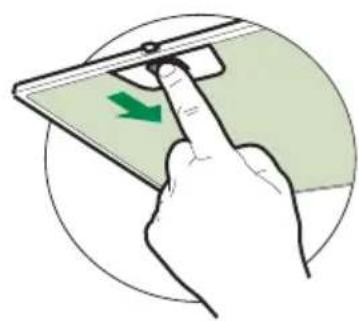

  Emme panelin sol altindaki sabitleme pimini Çikartarak kilidini seksün ve acın.
• Yaq onleyici Filtreleri uygun kulplari tutarak cikartin.

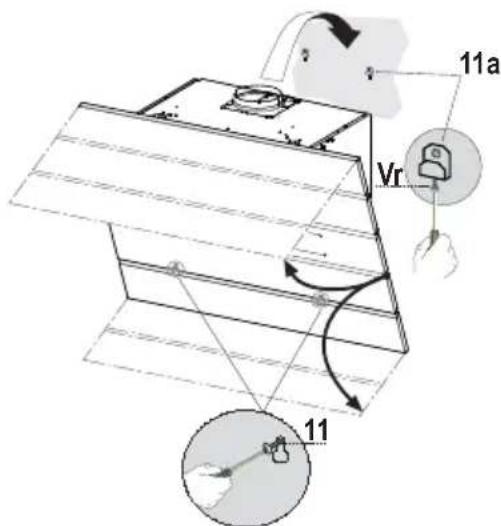

  Islem oncesi 11a askilarinin iki Vr vidasini ayarlayin.
• Davlumbaz govdesini 211a askisina takin.
• Davlumbaz govdesi icinden, Davlumbaz govdesini hizalamak icin Vr vidalarla oynayin.
  Güvenlik vidaları 11 i vidalayın.
  Emme panelleri kapatin.

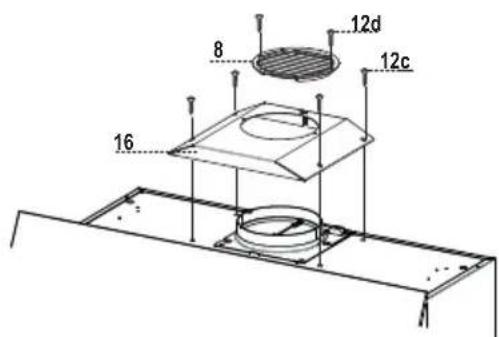

• Hava*cikisi üzerindeki filtre kapagini dört adet 12c (2,9 x 6,5)vidasini kullanarak vidalayin.
• Verilen iki adet 12d (2,9 x 9,5) vidası ile devirdaim edilen hava çkış istikamet ayarlı ozgarasını tespit edin.

ELEKTRIK BAGLANTISI

• Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm對於 kutuplu bir elektrik anahtari koyunuz.

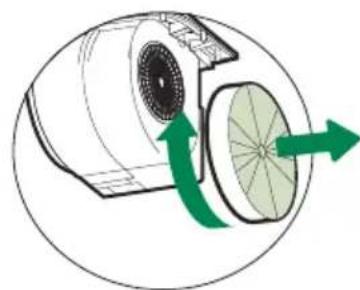

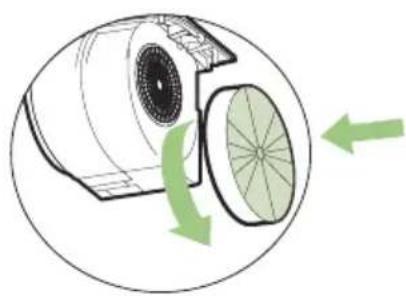

• Yaq tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu soketinin aspirator prizine iyice takilmis oldugundan emin olunuz.

KULLANIM

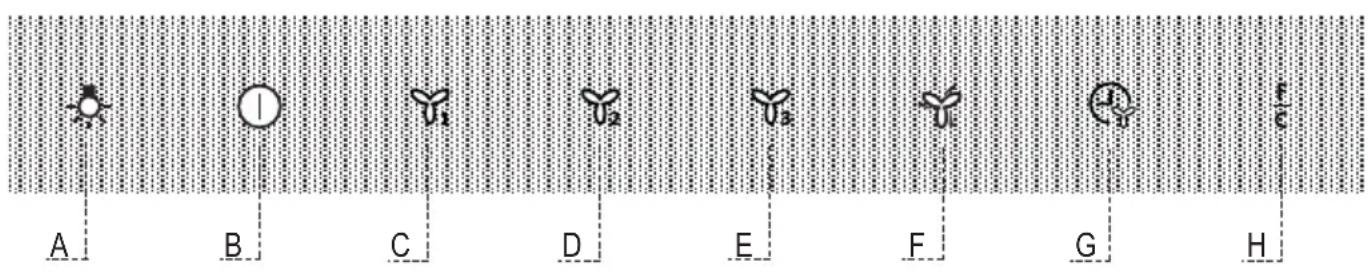

Tuş	İ Ş Lev Led
A	Işkı açar ve kapatir.Davlumbaz kapali durumdayken ve filtre alarmi etkindehyden 5 saniye kadil tutulduğunda:Aktif Karbon Filtresinin doygunjuk Alarmiı etkinleştir.Aktif Karbon Filtresinin doygunjuk Alarmiı devreDMI birakır.	Açık ya da KapalıH tuşu 2 kez yanıp)sönerH tuşu 1 kez yanıp)söner
B	Motoru durdurur.5 saniye basili tutulduğunda Davlumbazın Klavye Blok Etme Modunu etkinleştir.Tuşa 5 saniye basilarak devreden�能kartilir.	Açık ya da KapalıTüm Ledler iki kez yanıp)söner ve Klavye Blok Etme Modu esnasindo Ledler sirayla yanmaya)...Tüm ledler bir kez yanıp)söner
C	Hz biri etkinleştir	Açık.
D	Hz ikiyi etkinleştir	Açık.
E	Hz üçü etkinleştir	Açık.
F	Motor kapalyken de, herhangi bir hizdan yüzgün haha.Since, bu Hz 5 dakika zaman ayarlıdağ, bu surenin bitmesyleystem,daha önceden ayarlananan hitsa geridöner.Pişiime anindaki dumanı fazla Yayilmasıngellemek:içın uygundur.Tuşa basaram.yea Motoru kapatarak devreDMI birakır.	Açık.
G	Motorun ve 15 dakika gezemeli olarak Aydınlatmanı otomatik olarak sondereğülmesini etkinleştir.Geri kalan kokuları yok edilmesi:içın uygundur,motoru kapatmak veya duğmeyebasmak sureti iledevreDMI birakır.LDavlumbaz (Motor+Işkılar)kapali durumdayken ve filtretalarimi etkindehyden 5 saniye kadarbası tutulduğunda:Telekumanda etkinleştiril.Telekumanda devreden�能kartilr.	Açık.C+B tuşu 2 kez yanıp)sönerC+B tuşu 1 kez yanıp)söner
H	Tuşya yak;lşik 2 saniye basilarak Filtre doygunjuk alarmı resetlenir.	100 Çalıkma saati sonunda, Metal Filtrelerin doygunjungu belirten damla sembolü,göruntülenir.200 Çalıkma saati sonunda,Aktif Karbonlu Filtrelerin doygunjungu belirten Led yanıp)söner.
