PT - CONSELHOS E SUGGESTões - Estas instruções de service aplicam-se a variedes modelos de aparhos. É por isso, possivel que se encontrar descrivas varias caractécticas de equi-pamento que não dizem respeito ao seu aparhlo. O fabricante declina toda e qualquer responsabildade pesos danos decorrentes de uma instalação não correto ou feita não em conformidade com as normas da boa的技术ica. A distancia minima de segurança entre a placde de cozedura e o exaustor deve ser de 650~mm . Verifique sa tensao da rede coincide com a indica na placde de carteristi-cas aplicada no inferior do exaustor. Para os aparhlos de Classe la, certificque-se de que a instalação domestica ga-anta um descarga correcta a terra. Ligue o exaustor a saido ar aspiradoutilizing um tubo de diametro igual ou superior a 120~mm . O percorso do tubo deve ser o mais breve possivel. Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustao (caldeiras, lareiras, etc...). Caso no mesmo local sejam utilizesdo quer o exaustor, quer aparhlos nao accionados pelae corrente elcctrica (por example, aparhlos alimentados a gás), sera preciso providenciar um ventilacao suficiente do aposo. Se a cozinha nao possuir um abertura que comunique com o exterior, providencie a sua realizazao para garantir a entada de ar limpo. O exaustor foiet projectado para serutilido exclusamente em ambientes do-mesticos, sendo a sua finalidade a de reduzir os odores de cozedura. Nao utilize o aparhlo de maneira impropria. As chamas de forte intensidade nao devem ficar descobertas enquanto o exaus-tor estiver a funcinar. Regule sempre as chamas de maneira que nao sobressaiam do fundo das pane-las. Mantenha as frigidesais sob controlo durante o uso: o oleo excessivelyaquecido pode inflamar-se. No prepare alimentos flamejados sob o exaustor.Perigo de incendio! Este aparhlo nao deve serutilidopersonas (inclindo crianças) diminuidas psiquica, sensorial ou mentalmente nem por individuos sem experiencia e co-nhecimento, salvo se vigiados ou instruidos para utilizao do aparhlo por pes-soas responsaveis pelae respectiva seguranca. As cianas devem ser viigadas no sentido de assegurar que nao brinquem com o aparhlo. Antes de efectuar qualer operationao de manutenao, desligue o exaustor tiran-do a ficha da tomada de corrente ou desligando o interruptor geral. Faça uma manutenao atenta e rapida dos filros, respeitando os intervalos aconselhados (risco de incendio), Filros antigordura Z Podem ser lavados em maquinas de lavar louca. A operacao de lavagem deve ser feita de 2 em 2 mees de utilizao, aproximamente; com maior frequencia se o aparhlo forutilizao com muita intensidade.- Filtro anti-odor W Nao poder ser lavado e nao e regeneravel, devendo ser substituido de 4 em 4 mees de utilizao ou com maior frequencia, se o aparhlo forutilizao com muita intensidade. Para limpar as superficies do exaustor, é suficiente utilizing um pano humido e de-tergente liquido neutro. O simbolo no produits ou na embalagem indica que este produit nao pode ser tratado como lox homedico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a re-ciclagem de equipamento eletrico e electronoico. Ao garantir um eliminacao adequada对该 produto, ira ajudar a etvitar eventuals consequencias negativas para o meio ambiente e para a saude publica, que, de outra forma, poderiam serprovadas por um tratamento incorrecto do produto. Para obter informacoes mais pormenorizadas sobre a reciclagemdestro, con-tacte os servicos municipalizados locais, o centro de recolha selecva da sua area de residencia ou o estabelecimento onede aquiriu o produto.

Ligue o exaustor a rede de alimentacao eletrica intercalando um interruptor bipolar com abertura minima entre os contactos de 3 mm.
Atencao: Antes de instalar o exaustor, retire as pelliculas de protecao (branca e transparente).

CHARACTERISTICAS

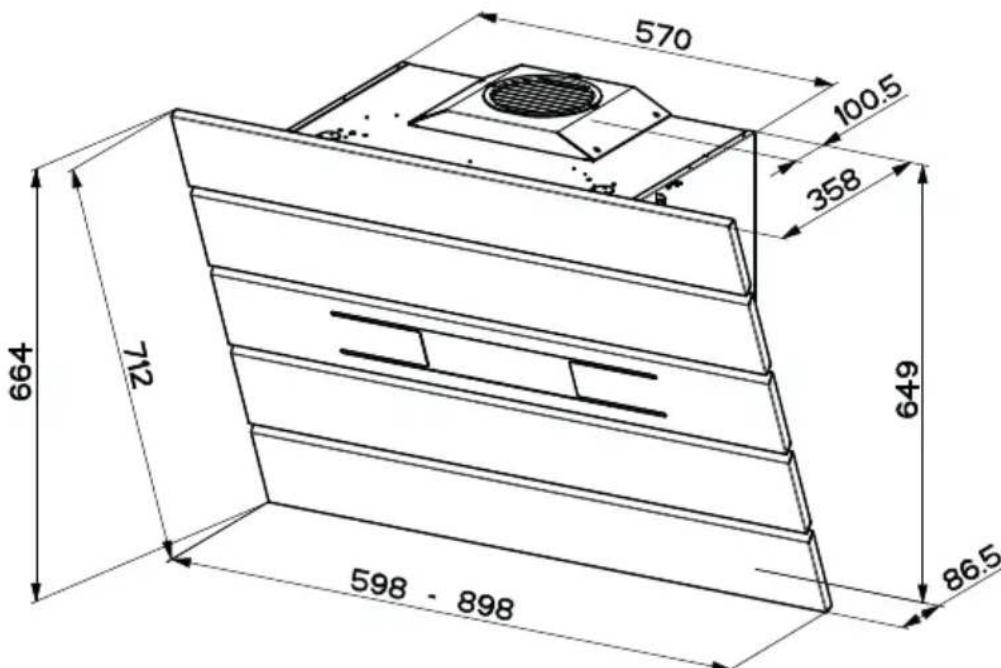

Dimensoes

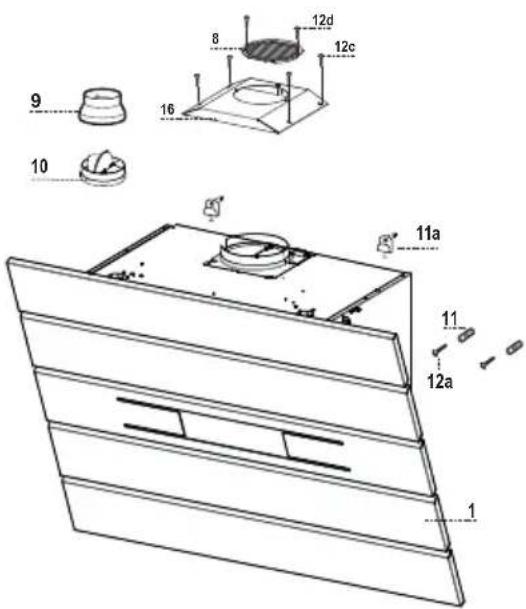

Components

1 1 Corpo do exaustor equipo com: comandos, iluminação,roupo ventilador e filtros
81 Grade direccionada de saida do ar
91 Flange de reducao 150-120 mm
10 1 Flange ø 150 cm valvula de não returno
16 1 Tampa filtrante

Ref. Qtd. Componentes de instalacao

112 Buchas
11a2 Buchas SB 12/10
12a 2 Parafusos 4,2 x 44,4
12c4 Parafusos 2,9 x 6,5
12d 2 Parafusos 2,9 x 9,5

Qtd. Documentação

1 Livro de instruções

INSTALAÇÃO

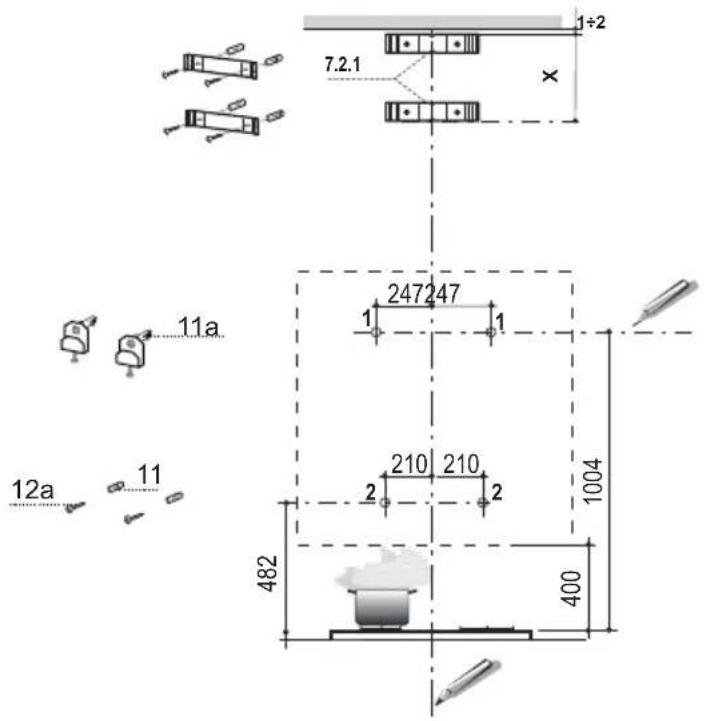

Perfuracao da parede e fixacao dos suportes

Marque na parede:

• Uma红线 vertical até ao tecto ou ao limite superior, a meio da zona prevista para a montagem do exaustor:
• Uma LINHA horizontal,leo menos,1004 mm acima da placado fogao.
• Marque um punto (1) sobre a LINHA horizontal, 247 mm à direita da LINHA de referencia vertical.
• Repita a operação do lado oposto, verificando a nivelação.
• Marque um punto de referencia (2) como indica, a 210mm de distancia da LINHA de referencia vertical e 482mm acima da placu do fogao.
• Repita a operação do lado oposto, verificando a nivelação.
• Com una BROCA de 12 mm ,fure os pontos (1) marcados.
• Com una BROCA de 0.8 mm, fure os pontos (2) marcados.
• Introduza asbuchascom suporte11a nosfuros(1)eaperte.
• Introduza a bucha 11 nos furos (2).

Para instalação com chamíne decorativa: (Optional)

• Apoie o suporte 7.2.1 como indica, a 1 - 2mm de distancia do tecto ou do limite superior, alinhando o centro este (entalhes) sobre a linha de referencia vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indica, X mm abaixo do primeiro suporte (X = alta da chamíne supremior fornecida), alinhando o centro deste (entalhes) sobre a LINHA de referencia vertical.
• Marque os centros dos furos do suporte.
• Com una BROCA de 0.8mm fure os pontos marcados.
• Introduza asbuchas 11 nos furos.
  Fixe os suportes,utilizing os parafusos 12a (4,2× 44,4) fornecidos de série.

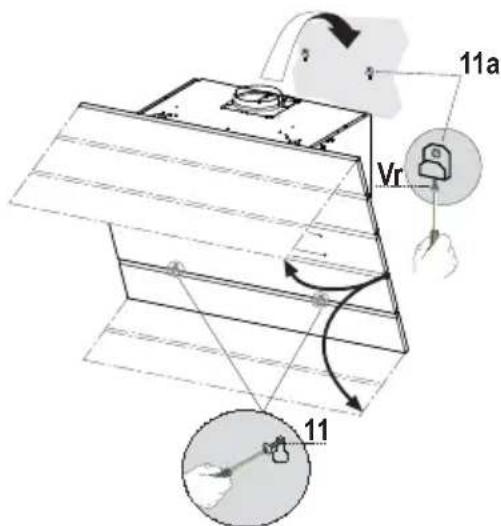

MONTAGEM DO CORPO DO EXAUSTOR

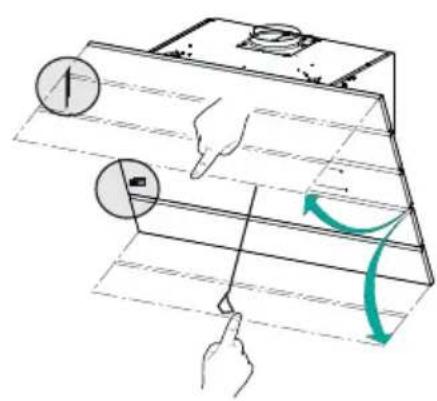

• Abra o paine de aspiracao superior e, com a haste, bloqueie-o do quando esquerdo ao corpo do exaustor de modo que não se feche.
• Desbloqueie o paine de aspiracao inferior, removendo o perno de fixacao do lado esquerdo, e abra-o.
• Retire os filtros antigordura, operando nos Manipulosproprios.
• Ajuste osinous parafusos Vr dos suportes 11a, no inico da respectiva excursao.
• Prenda o corpo do exaustor aosdoes suportes 11a.
• Trabalhando da parte interior do corpo do exaustor, ajuste os parafusos Vr, para nivelar o corpo do exaustor.
• Aperte os parafusos de segurarca 11.
• Fecha de novo os painés de aspiração.

SISTEMA DE EXAUSTAO DO AR VERSAO COM CONDUTA

Quando instalar a versão com conduça, ligue o extractor à chamíne'utilizing um tubo flexível ou um tubo rigido de 0 150 ou 120 mm, sentido a escolha deixada ao critério do responsavelPGA installação.

• Para instalar o registo de tiragem 10.
• Para instalar uma ligação de exaustão de ar de 0 120 mm, introduza a flange redutora 9 no registo de tiragem 10.
  Fixe o tubo na posicao correcta utilizing grampos para tubos em quantidade suficiente (nao fornecidos).
• Retire quaisquer filtros de carvão aktivado que estéjam instalados.

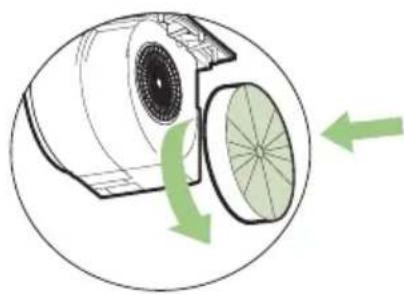

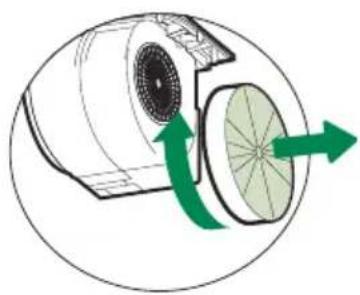

SAIDA DO AR PARA A VERSão FILTRANTE

• Enrosque a tampa filtrante na saida de ar, utilizing\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . -

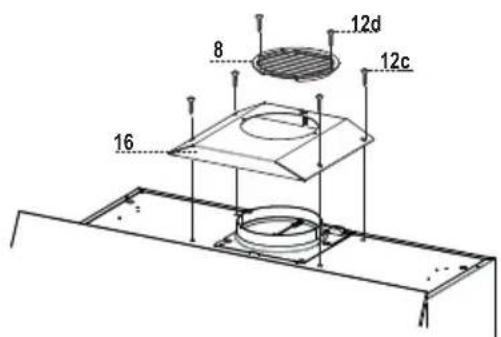

  Fixe a grade direccionada 8 na saida do ar reciclado com 2 parafusos 12d (2,9 x 9,5) fornecidos com o aparelho.

LIGACAO ELECTRICA

• Ligue o extractor à alimentaçãoutilizando um interruptor de dois polos com uma folga de contacto deleo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente doazo do ventilador

UTILIZACAO

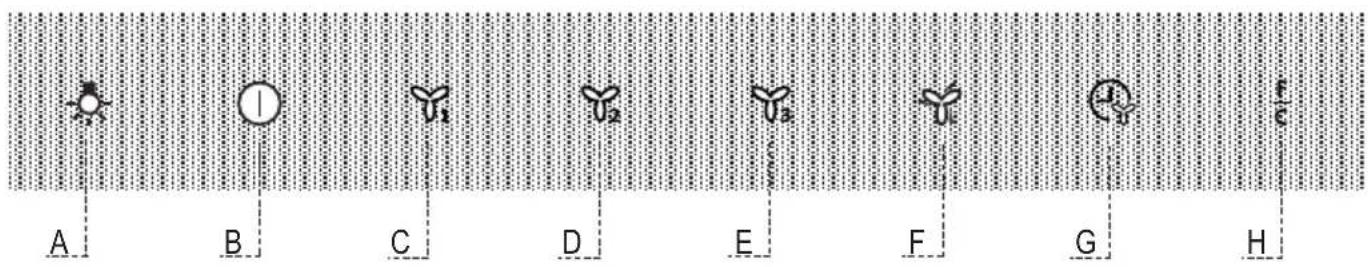

Tecla	Função Led
A	Liga e desliga oSYSTEMA de iluminação.Se for pressionado durante 5 segundos com o exaustor desligado e sem os alarmes dos filtros activos, provocar: Activação do alarme de saturação dos filtros de carvão activo.Desactivação do alarme de saturação dos filtros de carvão activo.	Aceso ou apagado.2 piscadelas do Led da tecla H.1 piscadela do Led da tecla H.
B	Desíga o motor.Se for pressionado durante 5 segundos com o esausto desigado,activar o modoBloquear teclado.Desactivar-se-á pressionando a tecla 5 segundos.	Aceso ou apagado.Todos os led piscam 2 vezes e durante obloqueio do teclado os led acender-se-ão eapagar-se-ão todos, um por um, sucessiva-mente.Todos os led piscam uma vez
C	Activa a velocidade I. Aceso.
D	Activa a velocidade II. Aceso.
E	Activa a velocidade III. Aceso.
F	Activa a velocidade intensiva, está qual for a velocidade com que o motor estiver a funcional, ou mesmo parado与此velocida funciona durante um determinado periodo detempo limitado, 5 minutos, decorrido o qual oSYSTEMA regressa àvelocida definida anteriormente.E é indicaça para condições de maior emissão de fumes de coze-dura.Desactivar-se-á, pressionando novamente a tecla ou o motor.	Aceso.
G	Activa o desligamento automatico, em diferido, do motor e doSYSTEMA de iluminação que,deste modo, se realizára 15 minutos mais tarda;.Esta função é indicada para completing a eliminação dos odores residuais. Pode ser desactivada pressionando a tecla respectiva ou desligando o motor.Se for pressionado durante 5 segundos com o exaustor desligado(motor e Luzes) e sem os alarmes dos filtros activos, provocar:Activação do telecomando.Desactivação do telecomando.	Aceso.2 piscadelas do Led das teclas C + B1 piscadela do Led das teclas C + B
H	Se for pressionada com o exaustor desligado, duranteerca de 2segundos, fara o Reset do alarme de saturação dos filtros.	Após 100 horas de functimento, o led fica acesso fixo, para sinlarizar a saturação dos filtros de metal.Após 200 horas de functimento o led pisca,para sinlarizar a saturação dos filtros de carvão activo.
