Type de produit	Adaptateur CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA211
Norme de communication	HomePlug AV, IEEE 1901
Débit maximal	Jusqu'à 200 Mbps
Interface réseau	1 port Ethernet RJ-45 10/100 Mbps
Prise électrique	Prise gigogne (avec passage de courant)
Bouton de fonction	Bouton Pair (appairage sécurisé)
Voyants LED	Alimentation, CPL, Ethernet
Alimentation	Secteur 100-240V AC, 50/60 Hz
Consommation électrique	< 3 W (estimation)
Température de fonctionnement	0°C à 40°C (estimation)
Humidité de fonctionnement	10% à 90% sans condensation (estimation)
Dimensions	70 x 60 x 30 mm (estimation)
Poids	Environ 100 g (estimation)
Sécurité réseau	Cryptage AES 128 bits (via bouton Pair)
Plug and Play	Oui
Configuration avancée	Utilitaire tpPLC (téléchargeable)
Garantie	3 ans
Certifications	CE, RoHS
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits liquides ou abrasifs.
Sécurité d'installation	Brancher directement sur une prise murale, éviter les multiprises. Ne pas exposer à l'eau ou à la chaleur.
Réparabilité	Non réparable par l'utilisateur. En cas de panne, contacter le SAV.

FOIRE AUX QUESTIONS - TLPA211 TP-LINK

Comment installer les adaptateurs CPL TL-PA211 ?

Connectez un adaptateur au port LAN de votre routeur à l'aide d'un câble Ethernet. Branchez l'autre adaptateur sur une prise électrique du même circuit. Attendez que les voyants CPL s'allument, puis connectez votre ordinateur à l'adaptateur avec un câble Ethernet.

Comment sécuriser mon réseau CPL avec le bouton Pair ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde. Dans les 2 minutes, appuyez sur le bouton Pair de l'autre adaptateur pendant 1 seconde. Le réseau est maintenant sécurisé.

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà configuré pendant 1 seconde. Dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. Il rejoindra le réseau sécurisé.

Comment réinitialiser mon adaptateur CPL aux paramètres d'usine ?

L'adaptateur étant branché, maintenez enfoncé le bouton Pair jusqu'à ce que le voyant d'alimentation s'éteigne brièvement. Vous pouvez également utiliser l'utilitaire tpPLC.

Que faire si je n'ai pas accès à Internet via mon réseau CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique. Assurez-vous que les voyants CPL sont allumés ; sinon, réappairez-les. Contrôlez les connexions Ethernet et que votre ordinateur est dans le même sous-réseau que le routeur.

Pourquoi mes adaptateurs CPL se déconnectent-ils parfois ?

Essayez de les brancher sur d'autres prises du même circuit. Réappairez-les si nécessaire. Évitez les interférences d'appareils électroménagers (séchoir, climatiseur) en les branchant sur la prise gigogne de l'adaptateur si disponible.

Puis-je brancher un adaptateur CPL sur une multiprise ?

Non, branchez toujours l'adaptateur directement sur une prise murale. La prise gigogne permet de brancher une multiprise sur l'adaptateur, mais pas l'inverse.

Que signifient les voyants LED sur l'adaptateur ?

Le voyant Alimentation est vert fixe si l'adaptateur est sous tension. Le voyant CPL est vert fixe si la connexion CPL est établie, et clignote en cas de transfert de données. Le voyant Ethernet est vert fixe si un câble Ethernet est connecté.

Quelle est la distance maximale entre deux adaptateurs CPL ?

Théoriquement jusqu'à 300 mètres sur le réseau électrique, mais en pratique, la portée effective est d'environ 100 mètres selon la qualité du câblage.

Comment entretenir et nettoyer mon adaptateur CPL ?

Débranchez l'adaptateur et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Rangez-le dans un endroit sec et à l'abri de la chaleur.

MODE D'EMPLOI TLPA211 TP-LINK

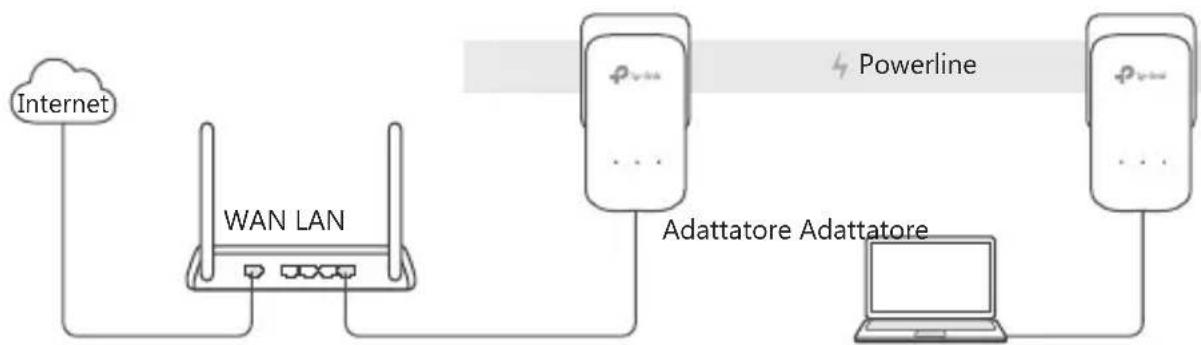

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement realises.
R4. Verifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez you que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises electriques du même circuit.
R2. Essaye de le reappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
