Tipo de produto	Adaptador CPL (Powerline)
Marca	TP-Link
Modelo	TL-PA211
Norma de comunicação	HomePlug AV, IEEE 1901
Velocidade máxima	Até 200 Mbps
Interface de rede	1 porta Ethernet RJ-45 10/100 Mbps
Tomada elétrica	Tomada passante (com passagem de corrente)
Botão de função	Botão Pair (emparelhamento seguro)
Indicadores LED	Alimentação, CPL, Ethernet
Alimentação	Rede 100-240V AC, 50/60 Hz
Consumo de energia	< 3 W (estimado)
Temperatura de operação	0°C a 40°C (estimado)
Umidade de operação	10% a 90% sem condensação (estimado)
Dimensões	70 x 60 x 30 mm (estimado)
Peso	Aproximadamente 100 g (estimado)
Segurança de rede	Criptografia AES 128 bits (via botão Pair)
Plug and Play	Sim
Configuração avançada	Utilitário tpPLC (baixável)
Garantia	3 anos
Certificações	CE, RoHS
Manutenção	Limpar com um pano seco, não usar produtos líquidos ou abrasivos.
Segurança de instalação	Conectar diretamente em uma tomada de parede, evitar extensões. Não expor à água ou calor.
Reparabilidade	Não reparável pelo usuário. Em caso de falha, contatar o suporte técnico.

Perguntas frequentes - TLPA211 TP-LINK

Como instalar os adaptadores CPL TL-PA211?

Conecte um adaptador à porta LAN do seu roteador usando um cabo Ethernet. Conecte o outro adaptador em uma tomada elétrica do mesmo circuito. Aguarde até que os LEDs CPL acendam, depois conecte seu computador ao adaptador com um cabo Ethernet.

Como proteger minha rede CPL com o botão Pair?

Pressione o botão Pair de um adaptador por 1 segundo. Dentro de 2 minutos, pressione o botão Pair do outro adaptador por 1 segundo. A rede agora está protegida.

Como adicionar um novo adaptador CPL à minha rede existente?

Pressione o botão Pair de um adaptador já configurado por 1 segundo. Dentro de 2 minutos, pressione o botão Pair do novo adaptador por 1 segundo. Ele se juntará à rede protegida.

Como redefinir meu adaptador CPL para as configurações de fábrica?

Com o adaptador ligado, mantenha pressionado o botão Pair até que o LED de alimentação se apague brevemente. Você também pode usar o utilitário tpPLC.

O que fazer se eu não tiver acesso à internet através da minha rede CPL?

Verifique se todos os adaptadores estão no mesmo circuito elétrico. Certifique-se de que os LEDs CPL estejam acesos; caso contrário, reaparelhe-os. Verifique as conexões Ethernet e se seu computador está na mesma sub-rede do roteador.

Por que meus adaptadores CPL às vezes desconectam?

Tente conectá-los em outras tomadas do mesmo circuito. Reaparelhe-os se necessário. Evite interferências de aparelhos eletrodomésticos (secadora, ar condicionado) conectando-os na tomada passante do adaptador, se disponível.

Posso conectar um adaptador CPL em uma extensão?

Não, conecte sempre o adaptador diretamente em uma tomada de parede. A tomada passante permite conectar uma extensão no adaptador, mas não o contrário.

O que significam os LEDs no adaptador?

O LED Alimentação fica verde fixo se o adaptador estiver ligado. O LED CPL fica verde fixo se a conexão CPL estiver estabelecida e pisca durante transferência de dados. O LED Ethernet fica verde fixo se um cabo Ethernet estiver conectado.

Qual é a distância máxima entre dois adaptadores CPL?

Teoricamente até 300 metros na rede elétrica, mas na prática o alcance efetivo é de aproximadamente 100 metros dependendo da qualidade da fiação.

Como fazer manutenção e limpeza do meu adaptador CPL?

Desconecte o adaptador e limpe-o com um pano macio e seco. Não use produtos líquidos ou abrasivos. Guarde em local seco e protegido do calor.

MANUAL DE UTILIZADOR TLPA211 TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

1. Ligue um adaptador Powerline a uma porta LAN do seu router utilizando um cabo Ethernet.
2. Ligue o dispositivo Powerline numa tomada elétrica e no mesmo circuito elétrico.
3. Aguarde até que o LED Powerline fique aceso nos adaptadores.
4. Conecte o seu computador ao adaptador Powerline utilizando um cabo Ethernet.
5. Desfrute!

Para adicionar mais adaptadores e extensores Powerline com as definições base de fábrica, apenas necessita de ligar os dispositivos em tomadas e no mesmo circuito/quadro elétrico.

Português

Atenção

Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas. - Em dispositivos Powerline com tomada incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Proteger a rede Powerline através do botão Pair

Dica: Durante o processo de emparelhamento é recomendado colocar os dispositivos próximos uns dos outros.

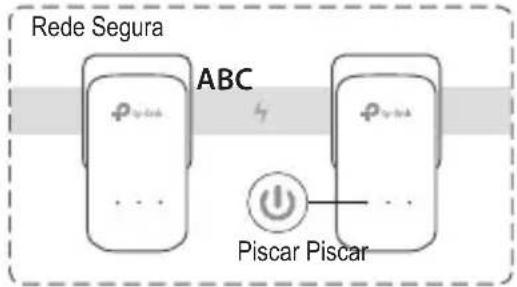

Configurar uma rede segura:

1. Pressionar o botão Pair no adaptador durante 1 segundo.

2 No intervalo de 2 horas, pressione o botão Pair no outro adaptador.

3 Terminado.

Se possuir mais do que 2 dispositivos Powerline, repita os passos abaixo nos dispositivos Powerline adicionais por forma a serem configurados:

1 Prima o botão Pair durante 1 segundo em qualquer um dos dispositivos na rede Powerline.

2 No intervalo de 2 minutos, pressione o botão Pair no equipamento Powerline adicional durante 1 segundo.

3 Terminado.

FAQ (Perguntas Frequentes)

Q1. Como posso repor as definições do meu Extensor Powerline?

R1. Com o adaptador powerline ligado à tomada, prima continuamente o botão Pair até que o LED Power pisque momentaneamente e volte a acender.

R2. Utilize o utilitário tpPLC para repor as definições do adaptador Powerline.

Q2. Como solucionar os problemas caso não consiga obter ligação à Internet na sua rede powerline?

R1. Garanta que todos os adaptadores powerline estão no mesmo circuito elétrico. R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores powerline. R3. Certifique-se que todas as ligações de hardware estão corretamente efetuadas. R4. Verifique se tem ligação à internet ligando o seu computador diretamente ao seu modem ou router. R5. Certifique-se que o IP do seu computador está no mesmo segmento de rede do seu router.

Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação antes de ser ligado noutra tomada elétrica?

R1. Teste noutra tomada elétrica e verifique se está no mesmo circuito elétrico. R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado antes de concluir o processo. R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrónicos. Ligue os dispositivos eletrónicos ou extensões diretamente na tomada elétrica integrada (se o dispositivo powerline tiver uma) de forma a remover o ruído elétrico.

Para configurações avançadas, tais como atualizações de firmware e definições de QoS, poderá utilizar o utilitário tpPLC. Poderá efetuar o download do utilitário a partir do site oficial da TP-Link.

Plug and Play

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• A tomada deve ser instalada perto do equipamento e estar acessível.
• Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.
• Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia. Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produtos TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
