TLPA211 - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter
Marke	TP-Link
Modell	TL-PA211
Kommunikationsstandard	HomePlug AV, IEEE 1901
Maximale Datenrate	Bis zu 200 Mbit/s
Netzwerkschnittstelle	1 x RJ-45 Ethernet 10/100 Mbit/s
Steckdose	Durchgangssteckdose (mit Stromdurchleitung)
Funktionstaste	Pair-Taste (sichere Kopplung)
LED-Anzeigen	Strom, CPL, Ethernet
Stromversorgung	Netz 100-240 V AC, 50/60 Hz
Stromverbrauch	< 3 W (geschätzt)
Betriebstemperatur	0°C bis 40°C (geschätzt)
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend (geschätzt)
Abmessungen	70 x 60 x 30 mm (geschätzt)
Gewicht	Ca. 100 g (geschätzt)
Netzsicherheit	AES-128-Bit-Verschlüsselung (über Pair-Taste)
Plug & Play	Ja
Erweiterte Konfiguration	tpPLC-Dienstprogramm (herunterladbar)
Garantie	3 Jahre
Zertifizierungen	CE, RoHS
Pflege	Mit einem trockenen Tuch reinigen, keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Installationssicherheit	Direkt an eine Wandsteckdose anschließen, Mehrfachsteckdosen vermeiden. Vor Wasser und Hitze schützen.
Reparierbarkeit	Nicht vom Benutzer reparierbar. Bei Defekt den Kundendienst kontaktieren.

Häufig gestellte Fragen - TLPA211 TP-LINK

Wie installiere ich die TL-PA211 Powerline-Adapter?

Verbinden Sie einen Adapter über ein Ethernet-Kabel mit dem LAN-Port Ihres Routers. Stecken Sie den anderen Adapter in eine Steckdose im selben Stromkreis. Warten Sie, bis die CPL-Leuchten leuchten, und verbinden Sie dann Ihren Computer mit einem Ethernet-Kabel mit dem Adapter.

Wie sichere ich mein CPL-Netzwerk mit der Pair-Taste?

Drücken Sie die Pair-Taste eines Adapters für 1 Sekunde. Drücken Sie innerhalb von 2 Minuten die Pair-Taste des anderen Adapters für 1 Sekunde. Das Netzwerk ist nun gesichert.

Wie füge ich einen neuen CPL-Adapter zu meinem bestehenden Netzwerk hinzu?

Drücken Sie die Pair-Taste eines bereits konfigurierten Adapters für 1 Sekunde. Drücken Sie innerhalb von 2 Minuten die Pair-Taste des neuen Adapters für 1 Sekunde. Er wird dem gesicherten Netzwerk beitreten.

Wie setze ich meinen CPL-Adapter auf die Werkseinstellungen zurück?

Halten Sie bei eingestecktem Adapter die Pair-Taste gedrückt, bis die Strom-LED kurz erlischt. Sie können auch das tpPLC-Dienstprogramm verwenden.

Was tun, wenn ich über mein CPL-Netzwerk keinen Internetzugang habe?

Überprüfen Sie, ob alle Adapter am selben Stromkreis angeschlossen sind. Stellen Sie sicher, dass die CPL-Leuchten leuchten; andernfalls koppeln Sie sie erneut. Überprüfen Sie die Ethernet-Verbindungen und dass sich Ihr Computer im selben Subnetz wie der Router befindet.

Warum trennen sich meine CPL-Adapter manchmal?

Versuchen Sie, sie an andere Steckdosen im selben Stromkreis anzuschließen. Koppeln Sie sie bei Bedarf erneut. Vermeiden Sie Störungen durch Haushaltsgeräte (Trockner, Klimaanlage), indem Sie diese falls möglich an die Durchgangssteckdose des Adapters anschließen.

Kann ich einen CPL-Adapter an eine Mehrfachsteckdose anschließen?

Nein, schließen Sie den Adapter immer direkt an eine Wandsteckdose an. Die Durchgangssteckdose erlaubt es, eine Mehrfachsteckdose an den Adapter anzuschließen, aber nicht umgekehrt.

Was bedeuten die LED-Anzeigen am Adapter?

Die Strom-LED leuchtet dauerhaft grün, wenn der Adapter mit Strom versorgt wird. Die CPL-LED leuchtet dauerhaft grün, wenn die CPL-Verbindung hergestellt ist, und blinkt bei Datenübertragung. Die Ethernet-LED leuchtet dauerhaft grün, wenn ein Ethernet-Kabel angeschlossen ist.

Wie groß ist die maximale Entfernung zwischen zwei CPL-Adaptern?

Theoretisch bis zu 300 Metern im Stromnetz, aber in der Praxis beträgt die effektive Reichweite je nach Verkabelungsqualität etwa 100 Meter.

Wie pflege und reinige ich meinen CPL-Adapter?

Ziehen Sie den Adapter aus der Steckdose und reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Bewahren Sie ihn an einem trockenen, vor Hitze geschützten Ort auf.

BEDIENUNGSANLEITUNG TLPA211 TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

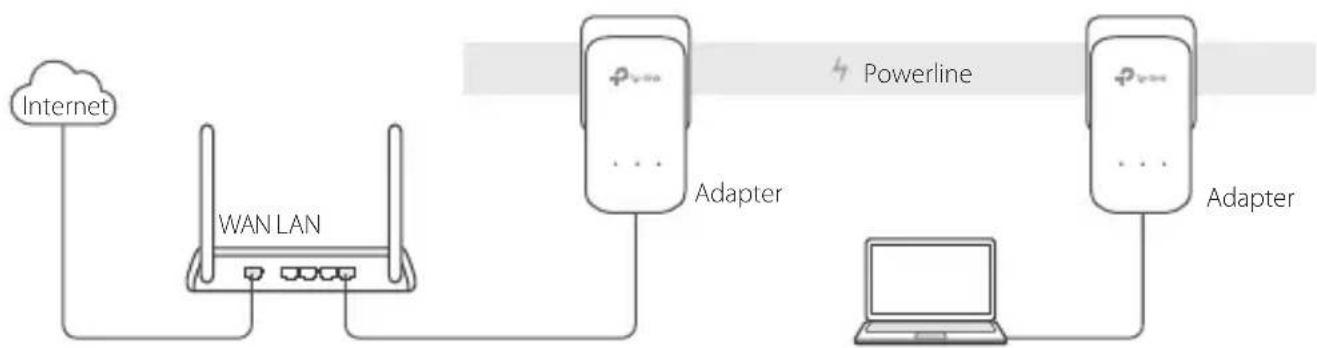

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihr Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selbst Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zusückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des Selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

HInwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drucken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste.

3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die unterstehenden Schritte für jeder weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Palr-Taste.

2 Drucken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Palr-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich mynen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter lauft, die Pair-Taste, bis die Power-LEDausund angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?
A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sieitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dassSAMTliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihr Homem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihrnes Computers und die Ihrnes Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit seinem Powerlinenetz verbindet?
A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie safer, dass diese sich im Selben elektrischen Stromkreis befindet.
A2. Wiederholen Sieitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.
A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zunah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadaptors, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webprüsenz.

Plug and Play

TP-Link erklart hiermit, dass these Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklung kann in englisher Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerä eine Frontsteckdose, können Sie an diesen eine Mehrfachsteckdose anschließen, aber ihre Gerä dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie ihre Powerlineadapter direkt in ihre Wandsteckdosenstatt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIES GARANTIE VERLEIHT IHNEN BESTIMME REchte, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN. BIS ZU DEN GESETZICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
