Producttype	Powerline-adapter (CPL)
Merk	TP-Link
Model	TL-PA211
Communicatiestandaard	HomePlug AV, IEEE 1901
Maximale snelheid	Tot 200 Mbps
Netwerkinterface	1 Ethernet RJ-45-poort 10/100 Mbps
Elektrische aansluiting	Doorgaande stekker (met stroomdoorvoer)
Functieknop	Pair-knop (veilige koppeling)
LED-indicatoren	Voeding, CPL, Ethernet
Voeding	Netspanning 100-240V AC, 50/60 Hz
Stroomverbruik	< 3 W (schatting)
Bedrijfstemperatuur	0°C tot 40°C (schatting)
Bedrijfsvochtigheid	10% tot 90% zonder condensatie (schatting)
Afmetingen	70 x 60 x 30 mm (schatting)
Gewicht	Ongeveer 100 g (schatting)
Netwerkbeveiliging	AES 128-bit encryptie (via Pair-knop)
Plug-and-play	Ja
Geavanceerde configuratie	tpPLC-hulpprogramma (downloadbaar)
Garantie	3 jaar
Certificeringen	CE, RoHS
Onderhoud	Reinig met een droge doek, gebruik geen vloeibare of schurende producten.
Installatieveiligheid	Sluit direct aan op een wandcontactdoos, vermijd stekkerdozen. Niet blootstellen aan water of hitte.
Repareerbaarheid	Niet door de gebruiker te repareren. Neem bij storing contact op met de klantenservice.

Veelgestelde vragen - TLPA211 TP-LINK

Hoe installeer ik de CPL-adapter TL-PA211?

Sluit een adapter aan op de LAN-poort van uw router met een Ethernet-kabel. Steek de andere adapter in een stopcontact op hetzelfde circuit. Wacht tot de CPL-lampjes gaan branden en sluit dan uw computer aan op de adapter met een Ethernet-kabel.

Hoe beveilig ik mijn CPL-netwerk met de Pair-knop?

Druk 1 seconde op de Pair-knop van een adapter. Druk binnen 2 minuten 1 seconde op de Pair-knop van de andere adapter. Het netwerk is nu beveiligd.

Hoe voeg ik een nieuwe CPL-adapter toe aan mijn bestaande netwerk?

Druk 1 seconde op de Pair-knop van een reeds geconfigureerde adapter. Druk binnen 2 minuten 1 seconde op de Pair-knop van de nieuwe adapter. Deze zal lid worden van het beveiligde netwerk.

Hoe reset ik mijn CPL-adapter naar de fabrieksinstellingen?

Houd, terwijl de adapter is aangesloten, de Pair-knop ingedrukt tot het voedingslampje kort uitgaat. U kunt ook het hulpprogramma tpPLC gebruiken.

Wat moet ik doen als ik geen internettoegang heb via mijn CPL-netwerk?

Controleer of alle adapters op hetzelfde elektrische circuit zitten. Zorg ervoor dat de CPL-lampjes branden; zo niet, koppel ze opnieuw. Controleer de Ethernet-verbindingen en of uw computer in hetzelfde subnetwerk als de router zit.

Waarom verliezen mijn CPL-adapter soms de verbinding?

Probeer ze op andere stopcontacten van hetzelfde circuit aan te sluiten. Koppel ze opnieuw indien nodig. Vermijd interferentie van huishoudelijke apparaten (droger, airconditioner) door ze aan te sluiten op de doorgaande stekker van de adapter indien beschikbaar.

Kan ik een CPL-adapter op een stekkerdoos aansluiten?

Nee, sluit de adapter altijd direct aan op een wandcontactdoos. De doorgaande stekker maakt het mogelijk om een stekkerdoos op de adapter aan te sluiten, maar niet andersom.

Wat betekenen de LED-lampjes op de adapter?

Het Voeding-lampje brandt continu groen als de adapter onder spanning staat. Het CPL-lampje brandt continu groen als de CPL-verbinding tot stand is gebracht en knippert bij gegevensoverdracht. Het Ethernet-lampje brandt continu groen als er een Ethernet-kabel is aangesloten.

Wat is de maximale afstand tussen twee CPL-adapters?

Theoretisch tot 300 meter op het elektriciteitsnet, maar in de praktijk is het effectieve bereik ongeveer 100 meter, afhankelijk van de kwaliteit van de bedrading.

Hoe onderhoud en reinig ik mijn CPL-adapter?

Koppel de adapter los en reinig deze met een zachte, droge doek. Gebruik geen vloeibare of schurende producten. Bewaar het op een droge plaats, uit de buurt van hitte.

GEBRUIKSAANWIJZING TLPA211 TP-LINK

Archimedesbaan 18, 3439 ME Nieuwgeeln

TP-Link (Nordic) AB Forumvagen 14, Plan 13, 131 53 Nacka, Sweden

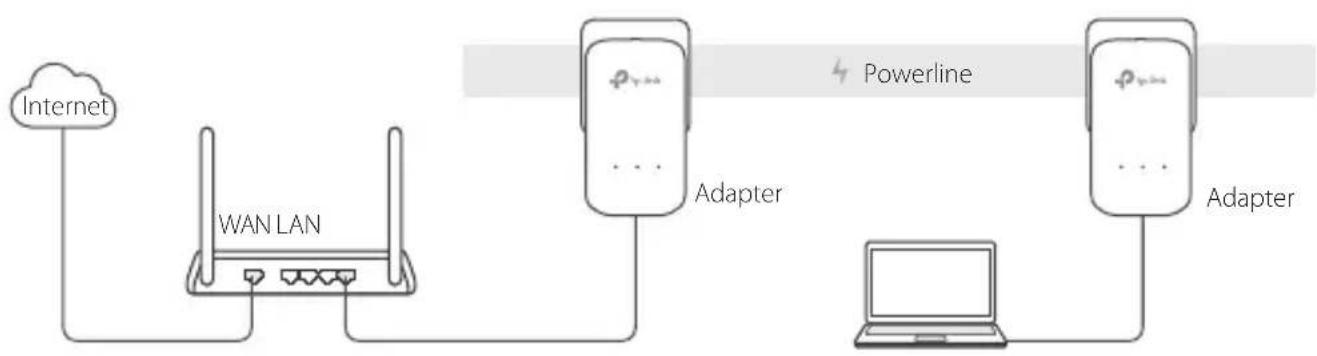

1. Verbind een adapter met een LAN-poort van uw router door gebruik te maken van een Ethernet-kabel.
2. Sluit de andere adapter aan op wandstopcontacten op hetzelfde stroomcircuit.
3. Wacht totdat de Powerline-LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet-kabel.
5. Veel plezier!

Meer: Om meerdere Powerline-adapters en -extenders toe te voegen met de standaardinstellingen, stop deze dan simpelweg in de wandstopcontacten op hetzelfde elektrische circuit.

Attentie

• Sluit de powerline-adapters direct aan op wandstopcontacten en niet in verlengsnoeren.
• Voor passthrough powerline-adapters, sluit de verlengsnoeren aan op de geïntegreerde stopcontacten van de powerline-adapters.

Beveilig het Powerline-netwerk met de Pair-knop.

Tips: We raden u aan om de powerline-adapters in de buurt van elkaar aan te sluiten tijdens het pair-proces.

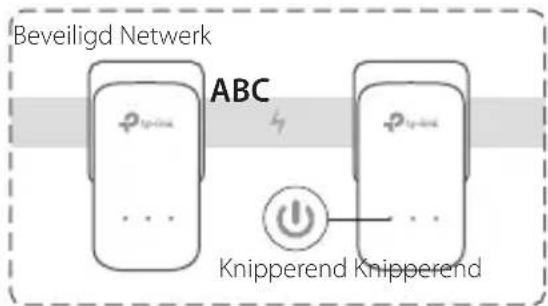

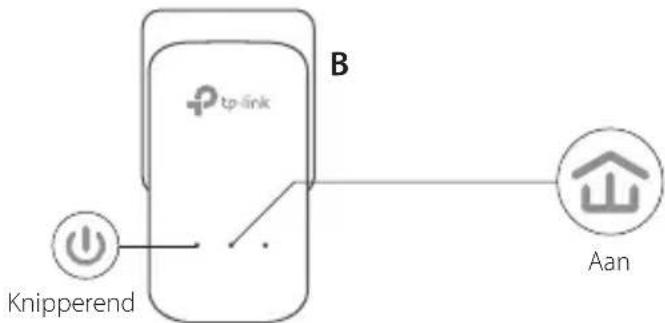

Een beveiligd netwerk opzetten:

1 Druk de Pair knop op een adapter gedurende 1 seconde in.

2 Druk binnen 2 minuten gedurende 1 seconde op de Pair knop van de andere adapter.

3 Klaar.

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1 Druk op de Pair knop gedurende 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2 Druk binnen 2 minuten gedurende 1 seconde op de Pair knop van de extra powerline adapter. 3 Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, houd dan de Pair knop ingedrukt totdat het aan/uit-lampje even uit gaat en daarna weer aangaat.

A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Q2. Hoe los ik problemen op als er geen internetverbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep. A2. Zorg ervoor dat alle powerline LED's aan zijn; zo niet, pair dan uw adapters en extenders opnieuw. A3. Zorg ervoor dat alle hardwareverbindingen correct en stevig zijn aangesloten. A4. Controleer of u een internetverbinding heeft door uw computer direct aan te sluiten op uw modem of router. A5. Zorg ervoor dat uw computer een IP-adres heeft dat zich in hetzelfde subnet bevindt als dat van uw router. Q3. Wat kan ik doen als een succesvol gepaard powerline apparaat niet opnieuw verbindt nadat deze is verplaatst naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt. A2. Probeer opnieuw te paren en zorg ervoor dat de powerline LED aan is. A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten die mogelijk op de powerline adapters zijn aangesloten. Sluit het huishoudelijke apparaat aan op het geïntegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaalruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware-upgrade en QoS-configuraties, zijn toegankelijk via de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

Plug and Play

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU-verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen. - Probeer het apparaat niet te demonteren, repareren of aan te passen. - Het stopcontact moet zich bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn. - Sluit voor pass-through apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld. - Sluit de powerline apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.

Svenska

Veiligheidsinformatie
