Type de produit	Projecteur d'effet laser
Marque	Laserworld
Modèle	GS60G
Sources laser	Diode rouge (650nm) et DPSS vert (532nm)
Puissance laser (rouge)	30 - 60 mW
Puissance laser (vert)	> 30 mW
Classe laser	2 (DIN EN 60825-1:2015)
Protection IP	IP67 (projecteur), IP44 (adaptateur)
Alimentation	AC 100-240V 50/60Hz via adaptateur, sortie 5V DC
Consommation électrique	1,8 W
Dimensions (L x l x H)	85 x 70 x 120 mm
Poids	0,45 kg
Température d'opération	-5 °C à +38 °C
Déviation du faisceau	> 90°
Effets laser	Multi points, étoile, réseau de diffraction
Utilisation	Intérieur et extérieur
Entretien	Débrancher l'adaptateur en cas de non-utilisation ; éviter les allumages courts et rapides
Sécurité	Ne pas ouvrir l'appareil ; ne pas regarder directement le faisceau ; respecter une distance minimale de 1,5 m
Contenu de la boîte	Projecteur, mode d'emploi, fiche de fixation, adaptateur secteur
Garantie	Les dommages dus à une utilisation incorrecte ne sont pas couverts

FOIRE AUX QUESTIONS - GS60G Laserworld

Comment installer le projecteur laser GS60G ?

Fixez le laser à un piquet de terre à l'aide de l'équerre de fixation et du caoutchouc. Branchez l'adaptateur secteur à la prise électrique. Assurez-vous que la polarité est correcte. Le projecteur s'allume immédiatement.

Quelle est la classe laser du GS60G ?

Le GS60G est un appareil de classe laser 2 selon la norme DIN EN 60825-1:2015. Il est sans danger pour une exposition momentanée, mais il ne faut pas regarder directement le faisceau.

Puis-je utiliser le GS60G en extérieur ?

Oui, le projecteur est classé IP67, ce qui le rend étanche à la poussière et protégé contre les projections d'eau. Il peut être utilisé en extérieur, mais ne pas l'immerger.

Comment entretenir le laser GS60G ?

Débranchez l'adaptateur secteur lorsque l'appareil n'est pas utilisé. Évitez de l'allumer par intervalles courts et rapides pour ne pas réduire la durée de vie de la diode laser. Transportez-le à l'abri des secousses.

Que faire si le laser ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise électrique fonctionne. Assurez-vous que la polarité du câble d'alimentation n'est pas inversée. Si le problème persiste, contactez votre revendeur ou Laserworld.

Quelle est la consommation électrique du GS60G ?

Le GS60G consomme 1,8 W en fonctionnement. Utilisez un adaptateur secteur fournissant une sortie de 5V DC.

Quels sont les effets laser disponibles ?

Le GS60G produit des effets de multi points, ciel étoilé et réseau de diffraction. Il utilise une source laser rouge (650nm) et verte (532nm).

Puis-je ouvrir l'appareil pour le réparer ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Ouvrir le boîtier expose à une radiation laser dangereuse. Toute intervention doit être effectuée par un professionnel.

Quelle est la température d'utilisation recommandée ?

Le GS60G peut fonctionner entre -5°C et +38°C. En dessous de +8°C, la puissance du module vert peut diminuer, ce qui est normal.

Le GS60G est-il livré avec une télécommande ?

Non, la télécommande RF n'est disponible que pour les modèles GS-60RG Xmas RC et GS-70GB Xmas RC. Le GS60G ne comprend pas de télécommande.

MODE D'EMPLOI GS60G Laserworld

Avant d'utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d'utilisation!

L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations contenues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas.

Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d'éventuelles erreurs d'impression ou dommages en résultats.

En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.

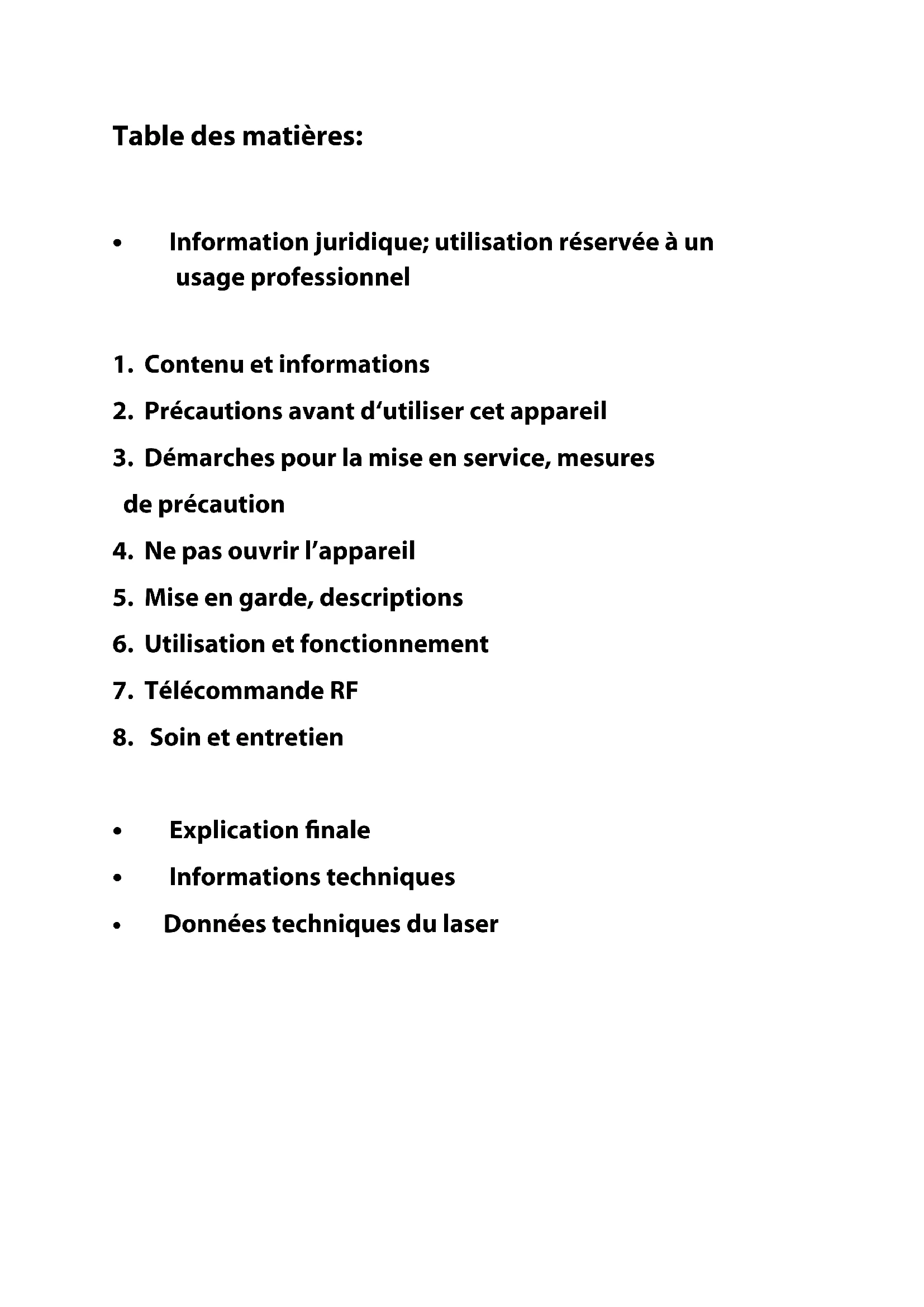

• Information juridique; utilisation réservée à un usage professionnel

1. Contenu et informations
2. Précautions avant d'utiliser cet appareil
3. Démarches pour la mise en service, mesures de précaution
4. Ne pas ouvrir l'appareil
5. Mise en garde, descriptions
6. Utilisation et fonctionnement
7. Télécommande RF

8. Soin et entretien

9. Explication finale
   • Informations techniques
   • Données techniques du laser

1. Contenu et informations

Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:

1 x projecteur d'effet laser 1 x Mode d'emploi 1 x fiche de fixation

1 x adaptateur secteur 1 x Télécommande RC

GS-60G move, GS-60RG RC Xmas, GS-70GB Xmas RC,

(Uniquement disponible avec

2. Précautions avant d'utiliser cet appareil

1. Utilisez cet appareil seulement selon ce mode d'emploi.
2. N'utilisez pas cet appareil en cas de dommages visibles sur le boitier du laser ainsi que si le adaptateur d'alimentation est endommagé.
3. Ne regardez jamais directement le rayon laser quittant l'appareil.
4. Cet appareil dispose d'une protection IP67. Il est étanche à la poussière et protégé contre les projections d'eau. Ne pas plonger / immerger dans l'eau.

5. Démarches pour la mise en service, mesures de précaution

6. Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voire les instructions dans ce mode d'emploi).

7. Veuillez-vous assurer que le laser demeure non branché pendant son installation.
8. Cet appareil laser ne doit être installé que par selon les normes et réglementations de sécurité des pays respectifs.
9. Veillez également à respecter l'exposition maximale permise (MPE = maximum permissible exposure) dans les zones accessibles au public ou au personnel. Une distance minimale de projection de 1,5m doit être respectée en cas de projection directe vers des personnes et/ou animaux.

10. Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits électroniques.

11. N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser en-semble avec d'autres forts consommateurs électriques sur le même câble / la même phase!

12. Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réflectrices. Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop.
13. Eviter l'utilisation en-dessous de -5°C de température extérieure.
14. En cas de fonctionnement par des températures inférieures à +8°C, la puissance du module vert peut diminuer. Il ne s'agit pas d'une défaillance mais d'une caractéristique technique liée à la basse température.
15. Utilisez cet appareil en intérieur et extérieur.

4. Ne pas ouvrir l'appareil

Ce produit ne contient aucune pièce interne réparable par l'utilisateur. Ne pas ouvrir l'appareil - radiation laser dangereuse!

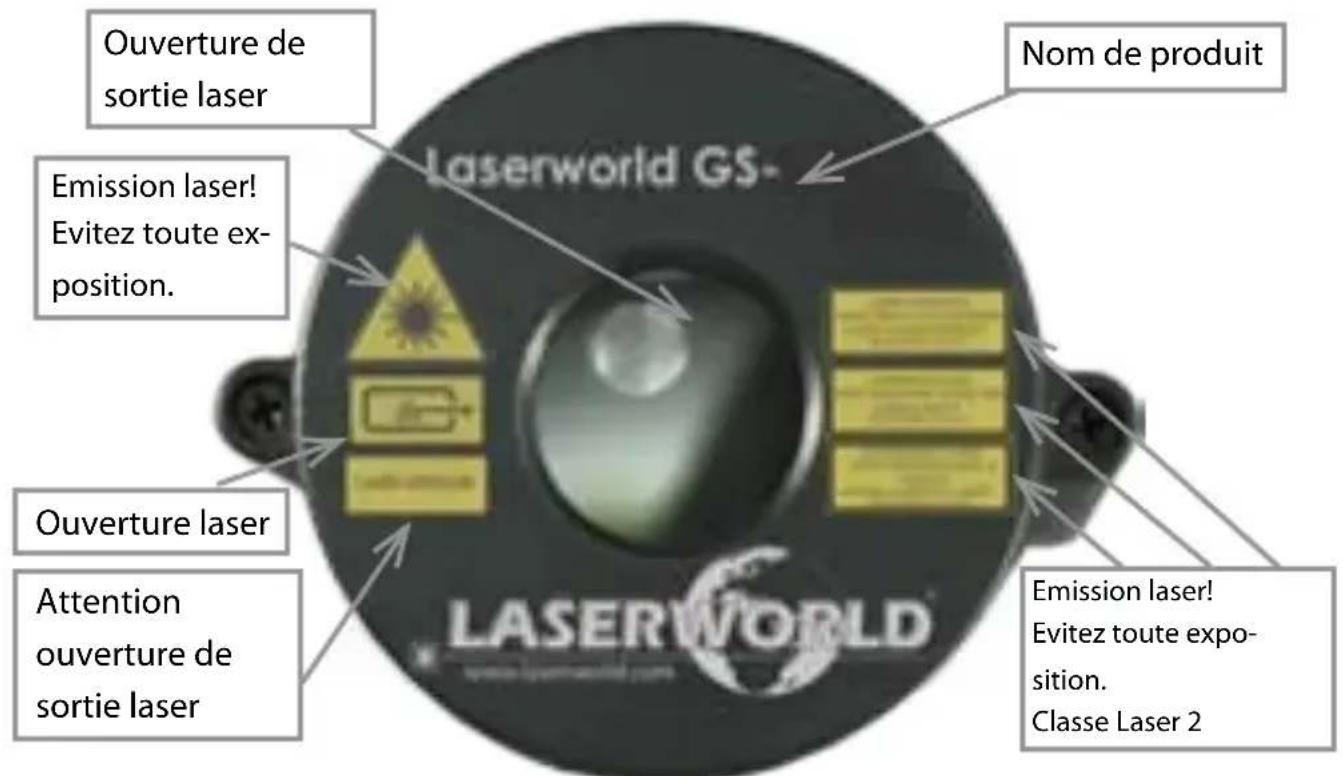

5. Mise en garde, descriptions

GS-60G, GS-60G move, GS-50RG Xmas

Ouverture de sortie laser Emission laser! Evitez toute ex-position. Nom de produit Ouverture laser Attention ouverture de sortie laser Laserworld GS- Nom de produit Emission laser! Evitez toute ex-position. Classe Laser 2

Ouverture de sortie laser Emission laser! Evitez toute ex-position. Ouverture laser Attention ouverture de sortie laser Nom de produit Laserworld GS- Laserworld Emission laser! Evitez toute ex-position. Classe Laser 2

6. Utilisation et fonctionnement

1. Choisissez un emplacement adéquat pour votre projecteur d'effets laser.

2. Installation:

• Pour boulonner le laser et le piquet de terre, mettez le caoutchouc entre l'équerre de fixation du laser et du piquet de terre. Boulonnez-les avec le vis moletée.

1. Connectez le câble d'alimentation à l'adaptateur d'alimentation. Connectez le bloc secteur à la prise électrique. Veillez à ne pas invertir la polarité au niveau du branchement du câble au bloc secteur.

2. Votre projecteur d'effet s'allumera immédiatement.

3. Déconnectez le bloc secteur pour éteindre votre projecteur d'effet.

7. Télécommande RF

Uniquement disponible pour les versions GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move.

Bouton ON/OFF Chgt. couleur Strobo: vitesse croissante Rotation décroissante Strobo: vitesse décroissanteRotation cr Chgt. de modes Fonction de timer

Uniquement disponible pour les GS-100RGB move. Pour projeter les couleurs bleu, vert et rouge au même temps, sélectez un couleur singulier et éteindrez le laser avec le bouton rouge sur la télécommande. Re-allumez le laser avec la télécommande et les trois couleurs sont projetés.

8. Soin et entretien

• Il faut éviter d'allumer l'appareil à intervalles courts et rapides, car cela peut raccourcir considérablement la durée de vie de la diode laser!
• Nous vous recommandons de transporter l'appareil laser à l'abri de secousses.
• Veuillez débrancher l'adaptateur secteur quand vous n'utilisez plus. l'appareil.

- Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laser-world.

L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant.

Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)

9° Spectacle et affichage :

Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »

Remarque finale

Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.

En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand.

Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Suisse

Conseil d'administration: Martin Werner

Siège social: Lengwil / Suisse

Nr de société: CH-440.3.020.548-6

Conseil d'administration: Martin Werner

Représentant selon EMVG:

83626 Valley / Allemagne

C€

Contenido:

- Aviso legal

Représentant selon EMVG:

Technical data / Technische Daten / Caractéristiques techniques / Ficha técnica

Laser sources: / Laserquellen:Sources laser: / Fuentes de láser:	Diode (red / rot / rouge / rojo)DPSS (green / grün / vert / verde)Diode ( blue / blau / bleu / azul) - GS-100RGB move, GS-70GBX-mas RC
Laser class: / Laserklasse:Classe laser : / Clase de láser:	2(DIN EN 60825-1: 2015-07)
Multi point / star effect / diffractiongrating:Multipoint / Sternenhimmel / DiffraktionsgratingMulti point / étoile effet / réseau dediffractionMúltiples puntos / cielo estrellado /difracción	GS-60G, GS-60G move, GS-70RG move, GS-100RGB move
Multi image effect/ gobo effect /diffraction grating:Multi-Bildeffekt / Gobo Effekt / DiffraktionsgratingL'image du mulit-effet / Gobo effet /réseau de diffractionImagen de efectos múltiples / EfectoGobo / difracción	GS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC
Deflection: / Ablenkung:Déviation: / Desviación:	>90°
Waterproofness:Wasserdichtigkeit:Protection IP:Resistencia al agua:	Effect laser: IP67; PSU: IP44Effektlaser: IP67; Netzteil: IP44Projecteur laser: IP67; alimentation: IP44Equipo de luz láser: IP67; adaptador: IP44
Power supply / Stromversorgung:Alimentation / Alimentación	AC 100-240V 50/60Hz - power adapter / Netzteil / adaptateursecteur / adaptador :GS-60G: 5V DCGS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RGmove, GS-100RGB move: 12V DC
Power consumption:Stromaufnahme: / Consommation:Consumo de energía:	1,8W (GS-60G)2,2W (GS-60G move)4,0W (GS-70RG move)4,5W (GS-100RGB move, GS-60RG Xmas)5,0W (GS-70GB Xmas RC)
Operating temperature:Betriebstemperatur:Température d'opération:Temperatura de funcionamiento:	-5C° to +38°C
Dimensions: / Abmessungen:Dimensions: / Dimensiones:(L x W x H)(B x H x T)/(H x L x P)	GS-60G, GS-60G move - 85 x 70 x 120 mmGS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RGmove, GS-100RGB move - 231 x 106 x 176 mm
Weight: / Gewicht: / Poids: / Peso:	GS-60G, GS-60G move - 0,45 kgGS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RGmove, GS-100RGB move - 0,50 kg

Power specifications (at laser module) / Laserleistung (am Modul) / Puissance / Datos de potencia (en el modulo láser)

	min. - max. 650nm 532nm 445nm
GS-60G 30 - 60mW - >30mW -
GS-60G move 30 - 60mW - >30mW -
GS-70RG move 35 - 70mW 20mW >15mW -
GS-100RGB move 50-100mW 20mW >15mW >15mW
GS-50RG Xmas RC	30 - 50mW >15mW >15mW -
GS-60RG Xmas RC	30 - 60mW >15mW >15mW -
GS-70GB Xmas RC	35 - 70mW - >15mW >20mW /450nm
