Produkttyp	Lasereffektprojektor
Marke	Laserworld
Modell	GS60G
Laserquellen	Rote Diode (650nm) und grüner DPSS (532nm)
Laserleistung (rot)	30 - 60 mW
Laserleistung (grün)	> 30 mW
Laserklasse	2 (DIN EN 60825-1:2015)
IP-Schutzart	IP67 (Projektor), IP44 (Adapter)
Stromversorgung	AC 100-240V 50/60Hz über Adapter, Ausgang 5V DC
Stromverbrauch	1,8 W
Abmessungen (L x B x H)	85 x 70 x 120 mm
Gewicht	0,45 kg
Betriebstemperatur	-5 °C bis +38 °C
Strahlabweichung	> 90°
Lasereffekte	Mehrfachpunkte, Stern, Beugungsgitter
Verwendung	Innen- und Außenbereich
Wartung	Netzteil bei Nichtgebrauch abziehen; kurze und schnelle Einschaltvorgänge vermeiden
Sicherheit	Gerät nicht öffnen; nicht direkt in den Strahl blicken; Mindestabstand von 1,5 m einhalten
Lieferumfang	Projektor, Bedienungsanleitung, Befestigungswinkel, Netzteil
Garantie	Schäden durch unsachgemäße Verwendung sind nicht abgedeckt

Häufig gestellte Fragen - GS60G Laserworld

Wie installiere ich den Laserprojektor GS60G?

Befestigen Sie den Laser mit dem Befestigungswinkel und dem Gummistück an einem Erdspieß. Schließen Sie das Netzteil an die Steckdose an. Achten Sie auf die richtige Polarität. Der Projektor schaltet sich sofort ein.

Welche Laserklasse hat der GS60G?

Der GS60G ist ein Gerät der Laserklasse 2 gemäß DIN EN 60825-1:2015. Er ist bei kurzzeitiger Exposition unbedenklich, jedoch sollte man nicht direkt in den Strahl blicken.

Kann ich den GS60G im Freien verwenden?

Ja, der Projektor ist nach IP67 klassifiziert, staubdicht und gegen Spritzwasser geschützt. Er kann im Freien verwendet werden, jedoch nicht untergetaucht werden.

Wie warte ich den GS60G Laser?

Ziehen Sie das Netzteil ab, wenn das Gerät nicht benutzt wird. Vermeiden Sie kurze und schnelle Einschaltvorgänge, um die Lebensdauer der Laserdiode nicht zu verkürzen. Transportieren Sie es erschütterungsfrei.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Polarität des Netzkabels nicht verkehrt herum ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder Laserworld.

Wie hoch ist der Stromverbrauch des GS60G?

Der GS60G verbraucht im Betrieb 1,8 W. Verwenden Sie ein Netzteil mit 5V DC Ausgang.

Welche Lasereffekte sind verfügbar?

Der GS60G erzeugt Effekte wie Mehrfachpunkte, Sternenhimmel und Beugungsgitter. Er verwendet eine rote (650nm) und eine grüne (532nm) Laserquelle.

Kann ich das Gerät zur Reparatur öffnen?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Das Öffnen des Gehäuses setzt einer gefährlichen Laserstrahlung aus. Jegliche Eingriffe müssen von einem Fachmann durchgeführt werden.

Welche Betriebstemperatur wird empfohlen?

Der GS60G kann zwischen -5°C und +38°C betrieben werden. Unter +8°C kann die Leistung des grünen Moduls abnehmen, was normal ist.

Wird der GS60G mit einer Fernbedienung geliefert?

Nein, die RF-Fernbedienung ist nur für die Modelle GS-60RG Xmas RC und GS-70GB Xmas RC erhältlich. Der GS60G enthält keine Fernbedienung.

BEDIENUNGSANLEITUNG GS60G Laserworld

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Deutsch - Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.

Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden.

Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.

Bedienungs- und Nutzungsrichtlinien:

Bitte beachten Sie, dass die Systeme der Laserworld Garden Series:

• ausschließlich für den privaten Gebrauch bestimmt sind
- nicht von Kindern oder Jugendlichen bedient werden dürfen, kein Spielzeug

Ray Technologies GmbH

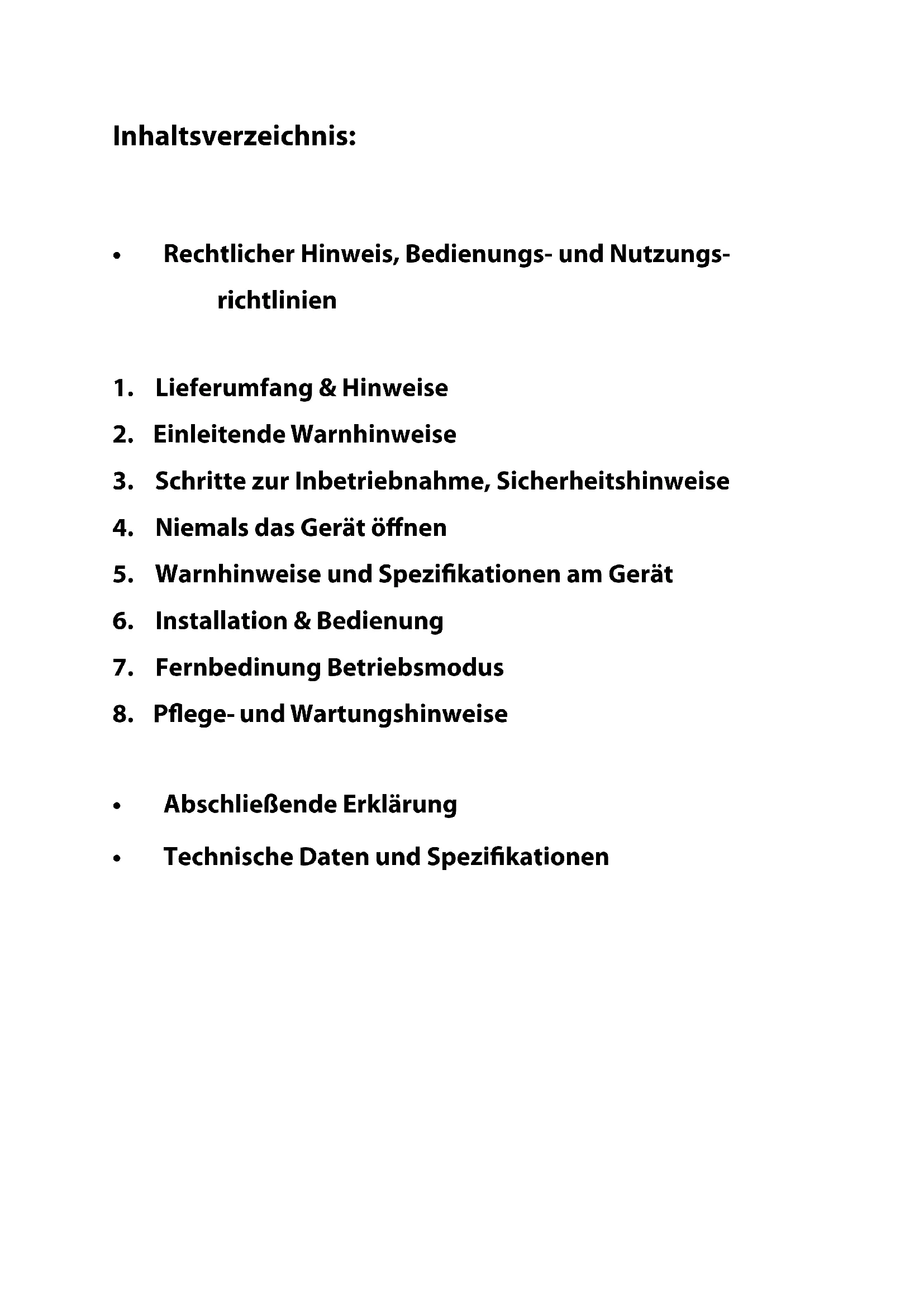

- Rechtlicher Hinweis, Bedienungs- und Nutzungs- richtlinien

1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Niemals das Gerät öffnen
5. Warnhinweise und Spezifikationen am Gerät
6. Installation & Bedienung
7. Fernbedinung Betriebsmodus
8. Pflege- und Wartungshinweise

• Abschließende Erklärung
• Technische Daten und Spezifikationen

1. Lieferumfang und Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

1 x Effektlaser 1 x Erdspieß 1 x Netzteil

1 x Bedienungsanleitung 1 x Fernbedienung

GS-60RG RC Xmas, GS-70GB Xmas RC, GS-70RG move,

(nur bei GS-60G move,

2. Einleitende Warnhinweise

GS-100RGB

move)

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, dem Netzteil oder am Stromkabel vorliegen.
3. Niemals direkt in den austretenden Laserstrahl des Effektlasers blicken.
4. Das System ist nach Schutzklasse IP67 staubdicht und gegen kurzzeitiges Untertauchen geschützt. Das System darf nicht dauerhaft unter Wasser betrieben werden.

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben in dieser Anleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.

3. Die Installation muss gemäß der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Es ist sicherzustellen, dass die maximal zulässigen Bestrahlungswerte (MPE) zwischen Gerät und Menschen oder Tieren nicht überschritten werden. Bei direkter Bestrahlung muss ein Mindestabstand von minimum 1,5 Metern zwischen Gerät und Menschen und/oder Tieren eingehalten werden.

5. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser kann zu Schäden am Gerät führen.

6. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!

7. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe.

8. Das Gerät nicht bei einer Temperatur unter -5 Grad Celsius betreiben.

9. Beim Betrieb des Lasers unter 8°C kann sich die Ausgangsleistung des Lasers reduzieren. Dies stellt keinen Mangel dar, sondern ist physikalisch bedingt.

10. Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.

4. Niemals das Gerät öffnen

Das Gerät niemals öffnen - gefährliche Laserstrahlung!

Das Gerät enthält keine Komponenten, welche durch den Anwender getauscht werden können.

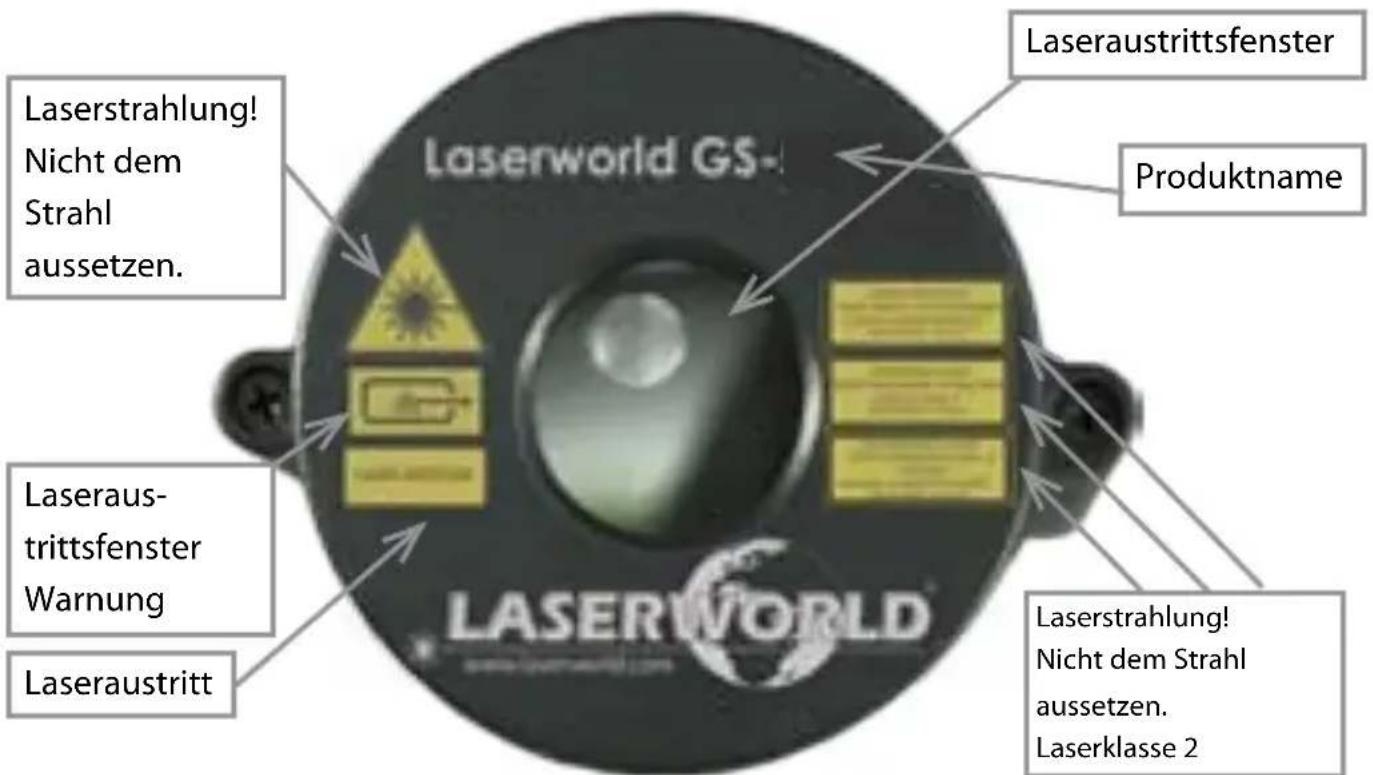

5. Warnhinweise und Spezifikationen am Gerät

GS-60G, GS-60G move, GS-50RG Xmas

Laseraustrittsfenster Laserstrahlung! Nicht dem Strahl aussetzen. Laserstrahlung! Laseraustrittsfenster Warnung Laseraustritt Laserworld GS- Produktname Laserstrahlung! Nicht dem Strahl aussetzen. Laserklasse 2

Laseraustrittsfenster Laserstrahlung! Nicht dem Strahl aussetzen. Laseraus- trittsfenster Warnung Laseraustritt Produktname Laserworld GS- LASERWORLD Laserstrahlung! Nicht dem Strahl aussetzen. Laserklasse 2

6. Installation & Bedienung

1. Wählen Sie für den Effektlaser einen geeigneten Platz im Innen- oder Außenbereich.

Installation:

- Um den Laser mit dem Erdspieß zu verbinden, die Gummi-Unterlegscheibe zwischen die Befestigungswinkel legen und beide Winkel mittels der im Lieferumfang enthaltenen Handrändelschraube zusammenschrauben.

1. Verbinden Sie das Netzteil mit dem Gerätekabel und schrauben Sie es fest. Anschließend verbinden Sie das Netzteil mit der Stromversorgung.

2. Ihr Effektlaser startet unmittelbar mit der Projektion.

3. Trennen Sie das Gerät von der Stromversorgung um den Effektlaser auszuschalten.

7. Fernbedinung Betriebsmodus

1. Nur verfügbar für GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move.

100RGB move. An-/Aus-Knopf Farbwechsel Strobo: schneller Drehung: langsamer Strobo: langsamerDrehung: schnel Betriebsmodus Timer-Funktion

Erweiterte Einstellung für GS-100RGB move. Für die Farbkombination die Einzelfarbe (z.B. rot) muss gewählt werden und den Laser über die EIN/AUS Taste (der rote Knopf auf der Fernbedienung) aus und wieder eingeschaltet werden und Sie erhalten RGB ohne weiteren Effekt.

8. Pflege- und Wartungshinweise

• Das Gerät nicht schnell hintereinander An- und Ausschalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann.
• Beim Transport jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipmentan.
• Trennen Sie das Gerät von der Stromversorgung wenn es nicht benutzt wird.

• Die Geräte der Garden Serie sind nicht für den professionellen Einsatz konzipiert.
- Für Schäden am Gerät, die durch unsachgemäße Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen, besteht kein Gewährleistungsanspruch.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
