Caractéristiques techniques	Laser RGB avec effets de mouvement, puissance de 70 mW
Utilisation	Idéal pour les événements en intérieur et en extérieur, soirées, concerts et spectacles
Maintenance et réparation	Nettoyage régulier des lentilles recommandé, vérification des connexions électriques
Sécurité	Classe de laser 3B, utilisation avec précautions recommandées, lunettes de protection conseillées
Informations générales	Poids léger, facile à transporter, compatible avec les contrôleurs DMX

FOIRE AUX QUESTIONS - GS70RG move Laserworld

Comment puis-je installer la machine à effet Laserworld GS70RG move ?

Pour installer la Laserworld GS70RG move, placez-la sur une surface stable à une hauteur appropriée et assurez-vous qu'elle est bien sécurisée. Branchez l'alimentation et connectez-la à votre système de contrôle DMX si nécessaire.

Quels types de connexions sont disponibles sur la Laserworld GS70RG move ?

La Laserworld GS70RG move dispose de connexions DMX, d'une entrée audio et d'une alimentation électrique standard. Consultez le manuel pour plus de détails sur les connexions spécifiques.

Que faire si la machine ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Si la machine ne s'allume toujours pas, vérifiez le câble d'alimentation et remplacez-le si nécessaire.

Comment résoudre les problèmes de projection de laser ?

Assurez-vous que la lentille est propre et dégagée de tout obstacle. Vérifiez également que la machine est correctement réglée et que les paramètres de projection sont adaptés à votre environnement.

Pourquoi le laser ne réagit-il pas à la musique ?

Vérifiez que le mode audio est activé. Si cela ne fonctionne toujours pas, assurez-vous que le niveau sonore est suffisant pour que la machine puisse capter le son.

Est-il possible de contrôler la machine via DMX ?

Oui, la Laserworld GS70RG move est compatible avec le contrôle DMX. Consultez le manuel pour les adresses DMX et les paramètres de configuration.

Comment puis-je nettoyer la lentille du laser ?

Utilisez un chiffon doux et propre, légèrement humidifié avec de l'eau ou un nettoyant pour lentilles. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la lentille.

Que faire si le laser surchauffe ?

Si la machine surchauffe, éteignez-la immédiatement et laissez-la refroidir. Assurez-vous qu'elle est placée dans un endroit bien ventilé et qu'aucun obstacle ne bloque les évents de refroidissement.

La machine fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal, car cela fait partie du système de refroidissement. Si le bruit est excessif ou inhabituel, vérifiez si le ventilateur fonctionne correctement.

Où puis-je trouver des pièces de rechange pour la Laserworld GS70RG move ?

Pour les pièces de rechange, contactez le revendeur auprès duquel vous avez acheté la machine ou visitez le site web de Laserworld pour des informations sur les pièces disponibles.

MODE D'EMPLOI GS70RG move Laserworld

Avant d'utiliser cet appareil pour la première fois, nous vous recommandons de lire cette notice d'utilisation!

L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations contenues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas.

Laserworld (Switzerland) AG ne pourrait pas être tenue responsable pour d'éventuelles erreurs d'impression ou dommages en résultats.

En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.

Information juridique ; utilisation réservée à un usage professionnel

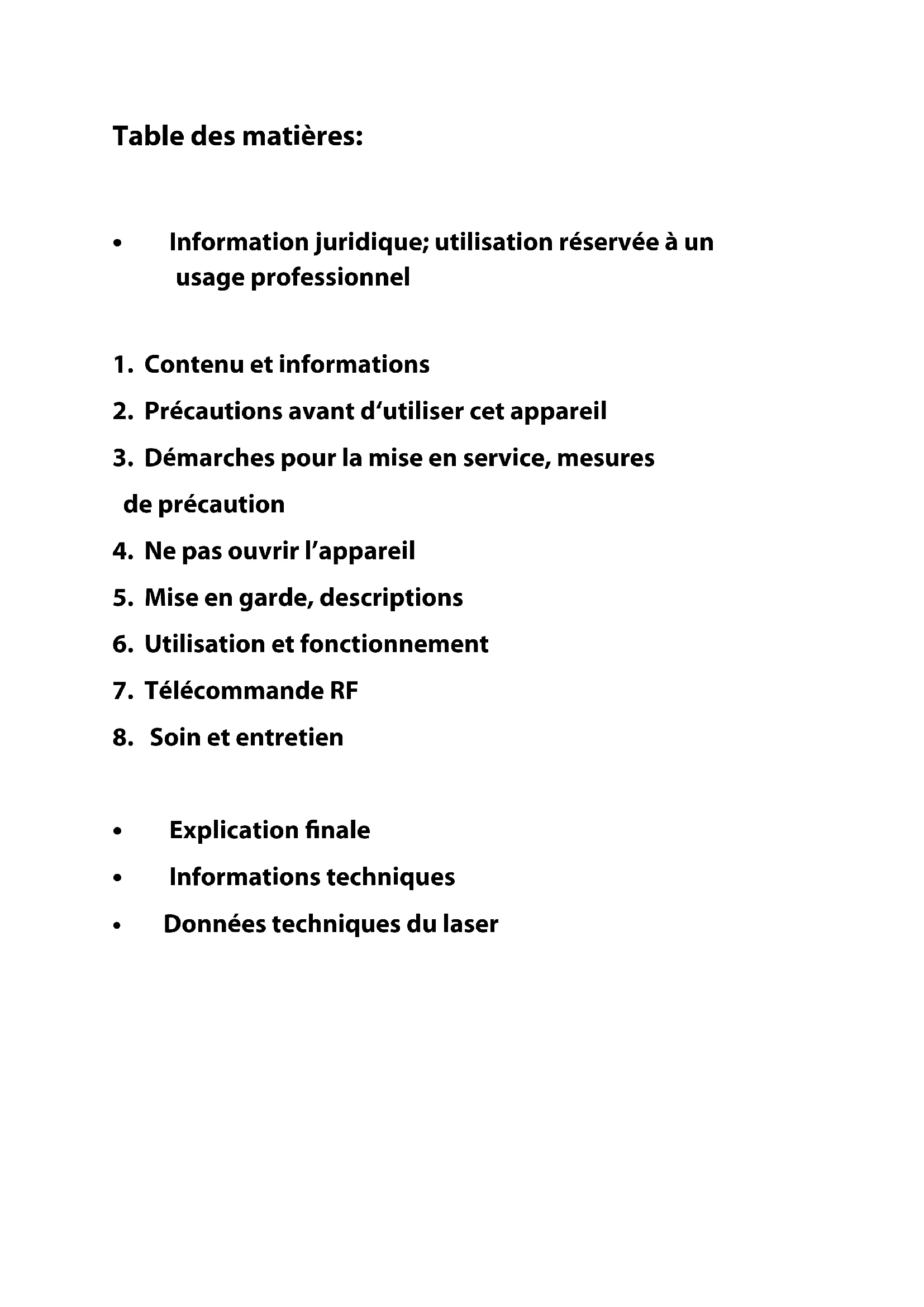

1. Contenu et informations
2. Précautions avant d'utiliser cet appareil
3. Démarches pour la mise en service, mesures de précaution
4. Ne pas ouvrir l'appareil
5. Mise en garde, descriptions
6. Utilisation et fonctionnement
7. Télécommande RF
8. Soin et entretien
9. Explication finale
10. Informations techniques
11. Données techniques du laser

1. Contenu et informations

Nous vous prions de vérifier si vous avez reçu l’intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison :

1 x projecteur d'effet laser 1 x mode d'emploi 1 x fiche de fixation

1 x adaptateur secteur 1 x Télécommande RC

GS-60G Move, GS-60RG RC Xmas, GS-70GB Xmas RC

Uniquement disponible avec

2. Précautions avant d'utiliser cet appareil

1. Utilisez cet appareil seulement selon ce mode d'emploi.
2. N'utilisez pas cet appareil en cas de dommages visibles sur le boîtier du laser ainsi que si l'adaptateur d'alimentation est endommagé.
3. Ne regardez jamais directement le rayon laser quittant l'appareil.
4. Cet appareil dispose d'une protection IP67. Il est étanche à la poussière et protégé contre les projections d'eau. Ne pas plonger/immerger dans l'eau.

3. Démarches pour la mise en service, mesures de précaution

1. Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voir les instructions dans ce mode d'emploi).
2. Veuillez-vous assurer que le laser demeure non branché pendant son installation.
3. Cet appareil laser ne doit être installé que par selon les normes et réglementations de sécurité des pays respectifs.
4. Veillez également à respecter l'exposition maximale permise (MPE = maximum permissible exposure) dans les zones accessibles au public ou au personnel. Une distance minimale de projection de 1,5m doit être respectée en cas de projection directe vers des personnes et/ou animaux.
5. Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits électroniques.
6. N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser ensemble avec d'autres forts consommateurs électriques sur le même cable / la même phase!
7. Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réfléchissantes. Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop.
8. Eviter l'utilisation en-dessous de -5°C de température extérieure.
9. En cas de fonctionnement par des températures inférieures à +8°C, la puissance du module vert peut diminuer. Il ne s'agit pas d'une défaillance mais d'une caractéristique technique liée à la basse température.
10. Utilisez cet appareil en intérieur et extérieur.

4. Ne pas ouvrir l'appareil

Ce produit ne contient aucune pièce interne réparable par l'utilisateur. Ne pas ouvrir l'appareil - radiation laser dangereuse!

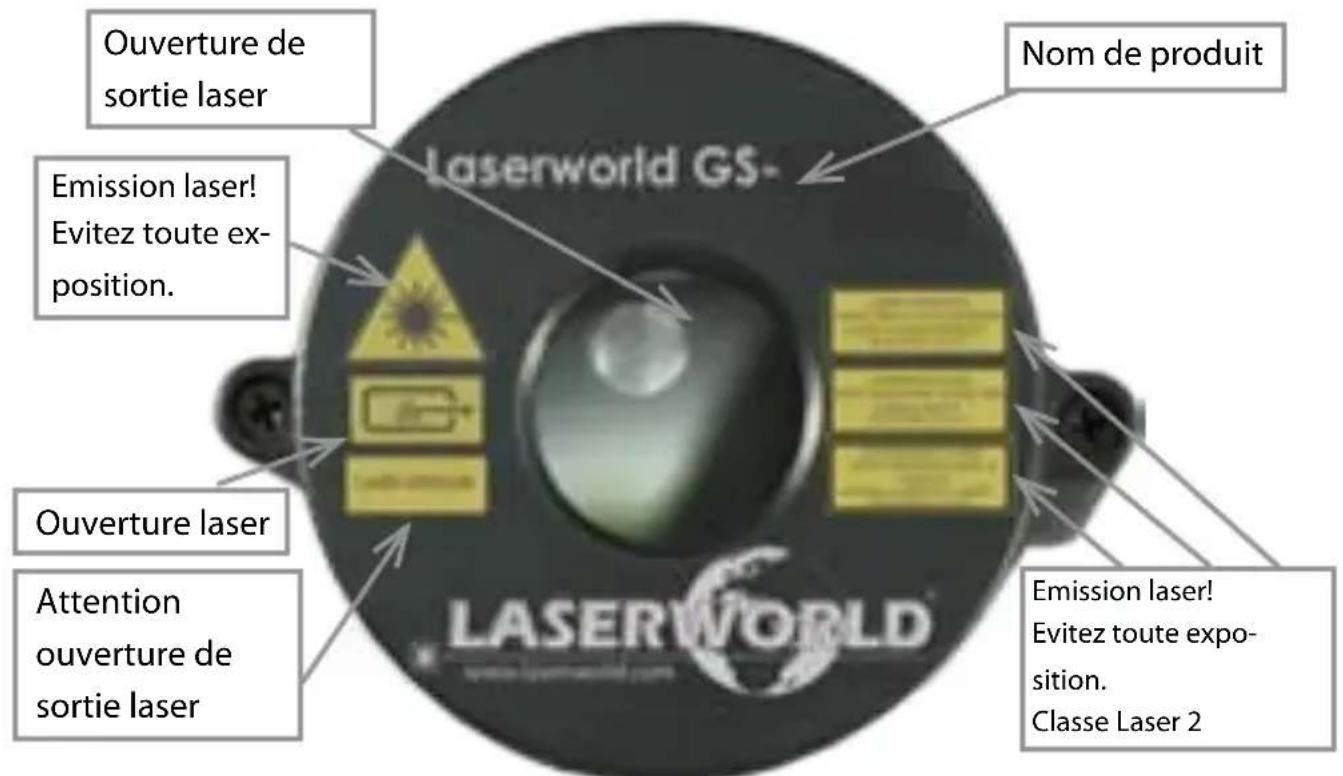

5. Mise en garde, descriptions

GS-60G, GS-60G move, GS-50RG Xmas

6. Utilisation et fonctionnement

1. Choisissez un emplacement appropriat pour votre projecteur d'effets laser.
2. Installation:

Pour boulonner le laser et le piquet de terre, mettez le caoutchouc entre l'équerre de fixation du laser et du piquet de terre. Boulonnez-les avec le vis moletée.

1. Connectez le câ ser la polarité au niveau du branchement du câble au bloc secteur.
2. Notre projecteur d'effet s'allumera immédiatement.
3. Déconnectez le bloc secteur pour éteindre votre projecteur d'effet.

7. Télécommande RF

Uniquement disponible pour les versions GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move.

Uniquement disponible pour les GS-100RGB move. Pour projeter les couleurs bleu, vert et rouge au même temps, sélectionnez une couleur singulière et éteignez le laser avec le bouton rouge sur la télécommande. Re-allumez le laser avec la télécommande et les trois couleurs sont projetées.

8. Soin et entretien

Il faut éviter d’allumer l’appareil à intervals courts et rapides, car cela peut raccourcir considérablement la durée de vie de la diode laser! - Nous vous recommandons de transporter l’appareil laser à l’abri de secousses. - Veuillez débrancher l’adaptateur secteur quand vous n’utilisez plus l’appareil.

• Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.

L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant.

Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)

Spectacle et affichage :

Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions.

Remarque finale

Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.

En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez vous renseigner sur notre site internet ou auprès de votre marchand.

Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld decline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.

Laserworld (Suisse) SA

Kreuzlingerstrasse 5

CH-8574 Lengwil

Suisse

Conseil d'administration: Martin Werner

Siège social: Lengwil / Suisse

Nr de société: CH-440.3.020.548-6

Conseil d'administration: Martin Werner

83626 Valley / Allemagne

Contenu

Technical data / Technische Daten / Caractéristiques techniques / Ficha técnica

Laser sources: / Laserquellen: Sources laser: / Fuentes de láser:	Diode (red / rot / rouge / rojo) DPSS (green / grün / vert / verde) Diode (blue / blau / bleu / azul) - GS-100RGB move, GS-70GBX-mas RC
Laser class: / Laserklasse: Classe laser: / Clase de láser:	2 (DIN EN 60825-1: 2015-07)
Multi point / star effect / diffraction grating: Multipoint / Sternenhimmel / Diffractiongrating Multi point / étoile effet / réseau dediffraction Multiples+puntos / cielo estrellado /difracción	GS-60G, GS-60G move, GS-70RG move, GS-100RGB move
Multi image effect/ gobo effect /diffraction grating: Multi-Bildeffekt / Gobo Effekt / Diffractiongrating L' image du mulit-effet / Gobo effet / réseau de diffraction Imagen de efectos multiples / EfectoGobo / difracción	GS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC
Deflection: / Ablenkung: Déviation: / Desviación:	>90°
Waterproofness: Wasserdichtigkeit: Protection IP: Resistencia al agua:	Effect laser: IP67; PSU: IP44 Effektlaser: IP67; Netzteil: IP44 Projecteur laser: IP67; alimentation: IP44 Equipo de luz láser: IP67; adaptador: IP44
Power supply / Stromversorgung: Alimentation / Alimentación	AC 100-240V 50/60Hz - power adapter / Netzteil / adaptateur secteur / adaptor: GS-60G: 5V DC GS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move: 12V DC
Power consumption: Stromaufnahme: / Consommation: Consumo de energia:	1,8W (GS-60G) 2,2W (GS-60G move) 4,0W (GS-70RG move) 4,5W (GS-100RGB move, GS-60RG Xmas) 5,0W (GS-70GB Xmas RC)
Operating temperature: Betriebstemperatur: Température d'opération: Temperatura de funciona):	-5C° to +38°C
Dimensions: / Abmessungen: Dimensions: / Dimensiones: (L x W x H)(B x H x T)/(H x L x P)	GS-60G, GS-60G move - 85 x 70 x 120 mm GS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move - 231 x 106 x 176 mm
Weight: / Gewicht: / Poids: / Peso:	GS-60G, GS-60G move - 0,45 kg GS-50RG Xmas, GS-60RG Xmas RC, GS-70GB Xmas RC, GS-70RG move, GS-100RGB move - 0,50 kg

Power specifications (at laser module) / Laserleistung (am Modul) / Puisance / Datos de potencia (en el modulo laser)

	min. - max. 650	nm 532nm 445nm
GS-60G 30 - 60mW - >30mW -
GS-60G move 30 - 60mW - >30mW -
GS-70RG move 35 - 70mW 20mW >15mW -
GS-100RGB move 50-100mW 20mW >15mW >15mW
GS-50RG Xmas RC	30 - 50mW >15mW >15mW -
GS-60RG Xmas RC	30 - 60mW >15mW >15mW -
GS-70GB Xmas RC	35 - 70mW - >15mW >20mW /450nm
