Type de produit	Projecteur vidéo
Marque	Overmax
Modèle	Multipic
Alimentation	Secteur (câble d'alimentation fourni)
Connectivité sans fil	Wi-Fi 2.4 GHz (2.412 - 2.472 GHz), Bluetooth, Miracast, MaxhubShare
Entrées vidéo	2 x HDMI, 1 x AV (Video-In), 1 x USB
Sortie audio	Prise jack 3.5 mm
Réseau filaire	Port RJ45 (LAN)
Formats vidéo supportés	3GP, AVI, FLV, MP4, MPG, VOB, TS, M2TS, DAT, MKV
Formats audio supportés	MP3, APE, AAC, FLAC, OGG, WAV, WMA, MID, DTS, M4A (sauf Dolby)
Formats image supportés	BMP, JPG, PNG, JPEG
Distance de projection (16:9)	1,70 m pour 50 pouces ; 2,38 m pour 70 pouces ; 3,30 m pour 100 pouces ; 3,97 m pour 120 pouces
Correction trapézoïdale	Verticale et horizontale (keystone)
Zoom	Oui, réglable
Température de fonctionnement	5 °C à 35 °C
Nettoyage de la lentille	Avec un chiffon doux (type lingette pour lunettes)
Nettoyage du boîtier	Avec un chiffon humide, après débranchement
Entretien du filtre	Filtre anti-poussière amovible, à nettoyer régulièrement avec une brosse douce
Sécurité	Ne pas regarder l'objectif en fonctionnement ; ne pas démonter ; éviter les liquides ; ne pas obstruer la ventilation
Accessoires inclus	Télécommande, câble d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - Multipic Overmax

Comment connecter mon smartphone au projecteur ?

Vous pouvez utiliser Miracast ou MaxhubShare. Pour Miracast, connectez le projecteur et le téléphone au même réseau WiFi, ouvrez l'application MHShare TV, sélectionnez 'TV-R37' et cliquez sur 'Connecter'. Ensuite, choisissez 'Dupliquer' et 'Commencer maintenant'. Pour MaxhubShare, sélectionnez l'option dans l'interface principale, scannez le code QR pour télécharger l'application et suivez les instructions.

Que faire si le projecteur s'éteint automatiquement ?

L'extinction automatique peut être due à une tension instable ou à une surchauffe. Vérifiez que le ventilateur (repère 13) n'est pas endommagé et que les trous d'aération ne sont pas obstrués. Assurez-vous que la température ambiante est entre 5 °C et 35 °C.

Comment nettoyer la lentille du projecteur ?

Débranchez d'abord le projecteur. Utilisez une lingette pour lunettes ou un chiffon doux pour essuyer délicatement la lentille, afin d'éviter les rayures. N'utilisez pas de produits liquides directement sur la lentille.

Quels formats de fichiers sont pris en charge ?

Le projecteur prend en charge les formats vidéo suivants : 3GP, AVI, FLV, MP4, MPG, VOB, TS, M2TS, DAT, MKV. Formats audio : MP3, APE, AAC, FLAC, OGG, WAV, WMA, MID, DTS, M4A (sauf le son Dolby). Formats image : BMP, JPG, PNG, JPEG.

Comment ajuster l'image si elle est déformée ?

Utilisez la correction trapézoïdale (keystone) dans les paramètres. Vous pouvez ajuster l'image verticalement et horizontalement en étirant ou raccourcissant les côtés et les coins. Si le projecteur n'est pas perpendiculaire à l'écran, l'image sera déformée ; placez-le de manière optimale.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont présentes et non déchargées. Orientez la télécommande vers le récepteur IR (repère 2) et assurez-vous qu'il n'est pas exposé à un éclairage fort. Si le problème persiste, vérifiez que la source d'entrée est correcte.

Comment connecter le projecteur au WiFi ?

Dans l'interface principale, sélectionnez 'Réseau filaire' (en fait WiFi) sur le côté gauche, puis choisissez votre réseau WiFi, entrez le mot de passe et confirmez. Le projecteur prend en charge le WiFi 2.4 GHz.

Comment mettre à jour le système du projecteur ?

Allez dans Paramètres > Informations sur le système > Mise à jour du système (figure 14). Suivez les instructions à l'écran pour installer les mises à jour disponibles.

Comment restaurer les paramètres d'usine ?

Sélectionnez Paramètres > Populaires > Réglage d'usine (figure 15). Confirmez l'opération pour rétablir les paramètres par défaut.

Puis-je fixer le projecteur au plafond ?

Oui, mais faites appel à un installateur professionnel. Le projecteur peut être fixé au plafond pour une projection avant ou arrière (voir figure 6). Une fixation incorrecte peut endommager irrémédiablement l'appareil.

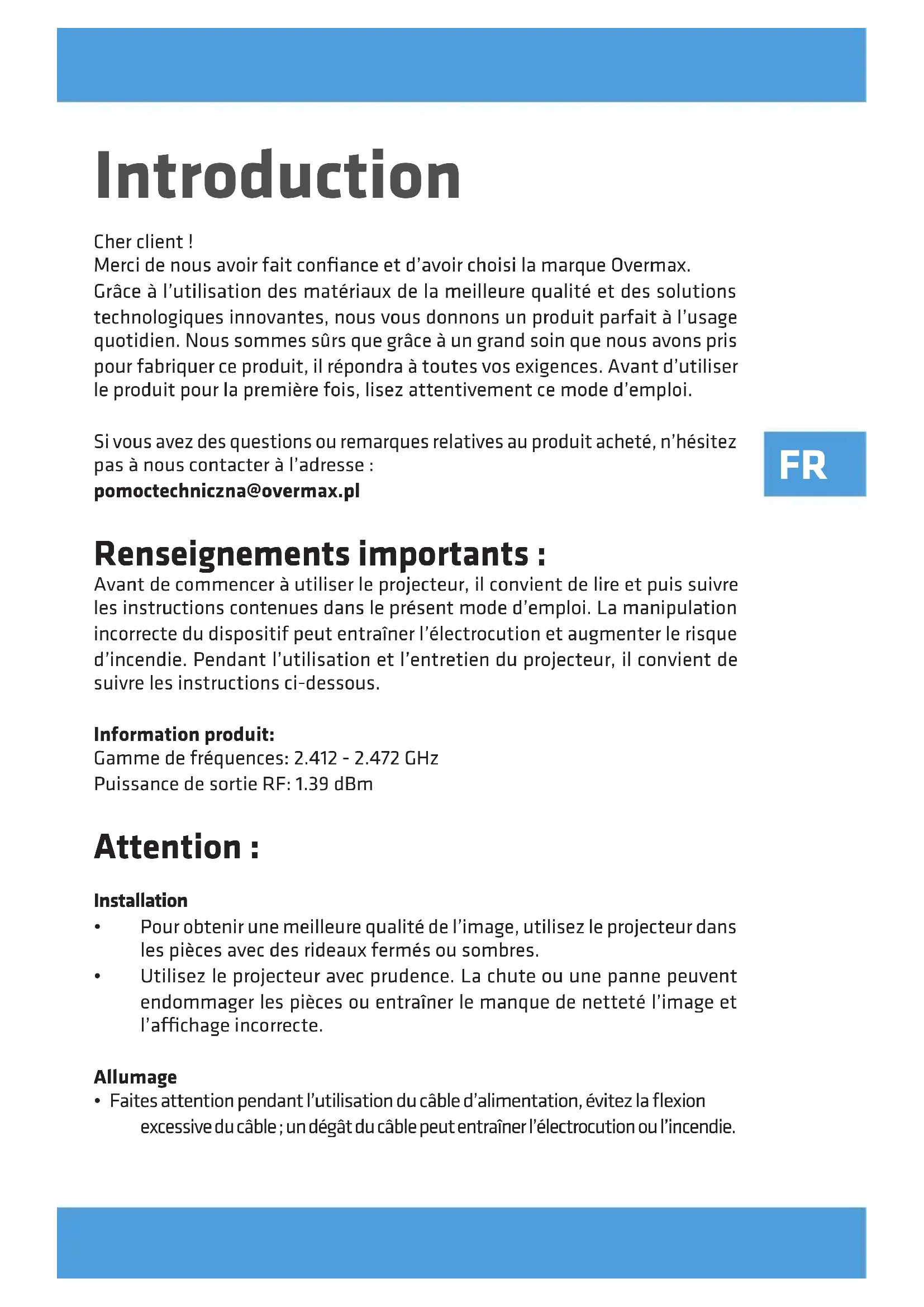

MODE D'EMPLOI Multipic Overmax

Merci de nous avoir fait confiance et d'avoir besoin la marque Overmax.

Grêce à l'utilisation des matériaux de la meilleure qualité et des solutions technologiques innovantes, nous vous donnons un produit parfait à l'usage quotidien. Nous sommes sûrs que grâce à un grand soin que nous avons pris pour fabriquer ce produit, il répondra à toutes vos exigencies. Avant d'utiliser le produit pour la première fois, lisez attentivement ce mode d'emploi.

Si vous avez des questions ou remarques relatives au produit acheté, n'hésitez pas à nous contacter à l'adresse :

Rensignements importants :

Avant de commencer à utiliser le projecteur, il convient de dire et puis suivre les instructions contenues dans le present mode d'emploi. La manipulation incorrecte du dispositif peut entrainer l'électrocution et augmenter le risque d'incendie. Pendant l'utilisation et l'entretien du projecteur, il convient de suivre les instructions ci-dessous.

Information produit:

Gamm de frequencies: 2.412 - 2.472 GHz

Puissance de sortie RF: 1.39 dBm

Attention :

Installation

Pour obtenir une meilleure qualité de l'image, utilisez le projecteur dans les pieces avec des rideaux fermés ou sombres.

Utilisez le projecteur avec prudence. La chute ou une panne peuvent endommager les pieces ou entraîner le manque de nettété l'image et l'affichage incorrecte.

Allumage

• Faites attentionpendant l'utilisation du cable d'alimentation,evitez la flexion excessive du cable; un dégât du cable peut entrainer l'électrocution ou l'incendie.

FR

Lavage

• Avant le nettoyage du dispositif, débranchez le cable d'alimentation.
• Nettoyez le boîtier régulierèment avec un chiffon humide.
• Pour le nettoyage de la lentille du projecteur, utilisez une lingette pour les lunettes ou un tissu doux pour éviter les rayures.
• Nettoyez régulierement les troughs d'airation et les haut-parleurs du projecteur avec une Brosse douce, sinon la ventilation peut se bloquer. Nettoyez régulierement le filtré anti-poussière.

Température elevée

• Quand le projecteur est allumé, il convient de veiller à ce que les trou s d'áération ne soient pas obturés. Pour cette raison, il convient de ne pas l'utiliser sur des surfaces douces ni couvrir avec des tissus.
• Il convient de ne pas regarder l'objetifpendant son fonctionnement.

Informations supplémentaires

• Ne mettez aucun liquide ni objet lourd sur le projecteur.
  Il convient de ne pas démontré le projecteur soi-même - risquéd'électrocution.

Pour assurer la stabilité de la dispersion de la chaleur, avant de commencer le fonctionnement du projecteur, il convient de régler la hauteur du projecteur dans la partie inférieure, à l'aide de la manette de réglage de la base.

Le produit est conforme aux exigences des directives de l'Union europeenne. Conformément à la Directive 2012/19/UE, le present produit est soumis à la collecte séparée. Il convient de ne pas jeter le produit avec les déchets menagers, car il peut constituer un danger pour l'environnement et la sainte humaine. Le produit usé devrait être remis au point de recyclage des appareils ELECTriques et électroniques.

Description des parts du projecteur (fig. 1)

1. Manette de réglage de la base
   10.Sortie AV
2. Récepteur IR
3. Port HDMI 2
4. Objectif
5. Haut-parleur
6. Prise du cable d'alimentation électrique
7. Ventilateur
8. Port du réseau filaire
9. Manette de réglage de la nettété de l'image
10. Récepteur IR arrêté
11. Couvercle du filtré anti-poussière
    7.Sortie audio 3.5mm
12. Filtre anti-poussiere
13. Port HDMI 1
14. Ports USB

Partie supérieure et inférieure du projecteur (fig. 2)

1. Panneau
2. Ouvertures pour l'installation du projeteur
3. Étiquette
4. Reglage de la base

Panneau (fig. 3)

1. Interrupteur marche / arrêt
2. Bouton de direction (vers le bas)
3. Bouton de sortie
4. Bouton de direction (vers la gauche)
5. Bouton OK
6. Bouton de direction (vers la droite)
7. Bouton de direction (vers le haut)

Télécommande (fig. 4)

1. Bouton d'allumage et d'extinction
2. Rotation de l'écran de la projection
3. Sélection de la source
4. Bouton de confirmation (Jouez / Arretez)
5. Boutons de la direction
   11.Sortie
6. Menu
7. Diapositive precedente
8. Page d'accueil
9. Diapositive suivante
10. Augmentation du volume
11. Diminution du volume
12. Mise en silence

Installation

Paramètres standard

Prenez connaissance du tableau ci-dessous pour adapter la taille de l'image et la distance du projecteur.

Coefficient de proportion 16:9
Taille de l'image (en pouces) Distance (m)
50 1.70
70 2.38
100 3.30
120 3.97

Si la distance du projecteur par rapport à l'écran est inférieure à la distance minimum ou considérablement supérieure, l'image peut être floue.

Réglage de la forme de l'image

Vérifiez le schéma du réglage du trapèze (fig. 5)

X - installation déconseillée

• installation désirée

Méthodes d'installation du projecteur

Contactez l'instantiateur professionnel pour installer le projecteur sous le plafond. Positions correctes du projecteur (fig. 6):

1. Fixation sur le plafond pour la projection en avant.
2. Emplacement du projeteur sur un support pour la projection en avant.
3. Fixation sur le plafond pour la projection en arrête.
4. Emplacement du projecteur sur un support pour la projection en arrive.

FR

Avertissement: Le projecteur peut être abîné de façon irréparable, s'il est fixé de façon incorrecte sur le plafond ou sur une autre surface.

Le projecteur doit être utilisé uniquement dans un milieu où la température ne dépasse pas la plage de 5^ - 35^ . Sinon, une panne du projecteur peut survenir.
La panne peut survenir si le projecteur se trouve dans un endroit poussiêreux, humide, mouillé ou enfume.
- Une faible aération peut entrainer la surchauffe qui peut aboutir à l'endommagement du projecteur, ainsi qu'à des situations dangereuses pour la vie.

Manipulation de la machine

Allumage et extinction

• Quand le projecteur est branché à une source d'alimentation électrique, il passe en mode « prét ». Levoyant est allumé en rouge.
  Pour allumer ou eteindre le projecteur, appuyez sur l'interrupteur sur la partie supérieure du boitier ou appuyez sur le bouton marche/arrêt sur la télécommande. Le projecteur pret à l'emploi sera signalisé par le voyant allumé en bleu.

Réglage de la nettété

• Mettez le projecteur de façon que l'objectif soit en position perpendicular par rapport au mur ou à l'écran sur lequel l'image est susceptible d'être affché.
  Pour améliorer la nettete de l'image affichée, tournez la manette de nettete qui se trouve sur le côte du boîtier jusqu'à ce que l'image soit plus nette.
• Si l'image n'est pas affichée perpendicularrement, elle sera déformée.

Connexion à la source de multimédia par cable

Le projecteur permet d'afficher l'image depuis de différents dispositifs. En fonction de l'appareil possédé, il convient d'utiliser une entrée ajustée qui se trouve à l'arrière du boîtier.

• Les entrées USB - les dispositifs comme une clé USB, des disques portables.
  L'entrée HDMI - les dispositifs comme un ordinateur, un ordinateur portable, une console, un récepteur de signal satellite, téléphone (supportant la technologie MHL et uniquement par un cable MHL dédié).
  L'entrée Video-In (AV) - les dispositifs comme une console, un récepteur de signal satellite.
• Port RJ45 (LAN) - port d'entrée pour la connexion Internet.

Selection de la source

Étape 1: Allumez le projecteur. L'interface principale s'affichera (fig. 7).

Étape 2 : Sélectionnez la source de la liste des sources de signal et confirmez la connexion.

Connexion via Bluetooth

Étape 1: Sélectionnez les « Paramètres » sur le côte gauche de l'interface principale (fig. 8).

Étape 2 : Sélectionnez « Bluetooth », trouvez les dispositifs disponibles et sélectionnez le dispositif auquel vous souhaitez vous connecter (fig. 9).

Comment utiliser MaxhubShare

Étape 1: Sélectionnez « MaxhubShare » dans l'interface principale.

Étape 2: Scannez le code QR pour télécharger l'application MHShare TV (fig. 10). Suivez les instructions apparaissant dans l'application.

Miracast

Connectez le projecteur et le téléphone portable au même réseau Wifi. Ouvrez l'application MHShare TV et connectez-vous à la télé. Sélectionnez « TV-R37 » et cliquez sur « Connectez ». ÀpRES la connexion réussie, sélectionnez « Dupliquez » et « Commencez maintainant »

Connexion au réseau Wifi

Étape 1: Sélectionnez le « Réseau filaire » sur le côte gauche de l'interface principale (fig. 11).

Étape 2 : Sélectionnez le réseau Wifi auquel vous souhaitez vous connecter, saisissez le mot de passer et confirmez (fig. 12).

Lecture des fichiers sur un disque externe

Dans l'interface principale, Sélectionnez les « Médias », Sélectionnez votre disque, puis désissez le fichier que vous voudrez afficher.

Téléchargement de l'application

Selectionnez le « Magasin » dans le coin gauche de l'interface principale. Téléchargez l'application sélectionnée. L'application peut être ajoutée, enclinquant sur le symbole « + » (fig. 13).

Mise à jour du système

Selectionnez « Paramètres » > « Informations sur le système » > « Mise à jour du système » (fig. 14).

FR

Restauration des réglages d'usine

Sélectionnez « Paramètres » > « Populaires » > « Réglage d'usine » (fig. 15).

Paramètres de l'effet « keystone »

Dans le cas de l'emplacement du projecteur de façon non parallèle par rapport au mur, l'image sera affichée sous forme d'un trapèze. L'image peut être ajustée tant verticalément qu'horizontalement par le raccourcissement et l'étirement des côtes et des coins (fig. 16, 17).

Paramètres zoom

Il est possible d'ajuster l'effet zoom en fonction de ses propres préférences (fig. 18).

Formats supportés

Formats video : 3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV Formats audio : MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A Formats de l'image : BMP/JPG/PNG/JPEG

Attention: ce dispositif ne supporte pas le son encode dans le système Dolby en raison de la protection des droits d'auteur.

Résolution des problèmes

Problème Cause possible :
1. Le projecteur ne marche pas quand l'interrupteur marche/arrêt est allumé	Le cable d'alimentation n'est pas branché correctement
	Interrupteur marche/arrêt est abîmé
2. Le projecteur ne marche pas pendant l'utilisation de la télécommande	La télécommande n'a pas de pile ou les piles sont déchargées
	La télécommande n'est pas orientée vers le récepteur IR (2)
	Le récepteur IR (2) est sous un éclairage fort
	La source d'entrée peut être incorrecte
3. Pas d'image Pas de signal d'entrée
	Le cable d'entrée n'est pas branché
	En mode PC, la fréquence d'entrée de l'ordinateur n'est pas de 50-60 Hz. Assurez-vous que l'entrée PC est branchée au projecteur
	Dans le cas de l'utilisation d'un ordinateur portable, vérifie que le signal d'entrée est HDMI1 ou HDMI2
	L'aération du projecteur est bloqué
4. Extinction automatique La tension	n'est pas stable
	Le projecteur est surchauffé, vérifie que le ventilateur (13) n'est pas abîné.

Les photos sont à caractère informatif, l'apparce réelle des produits peut varier de cette représentée sur les photos.
