BEDIENUNGSANLEITUNG Multipic Overmax

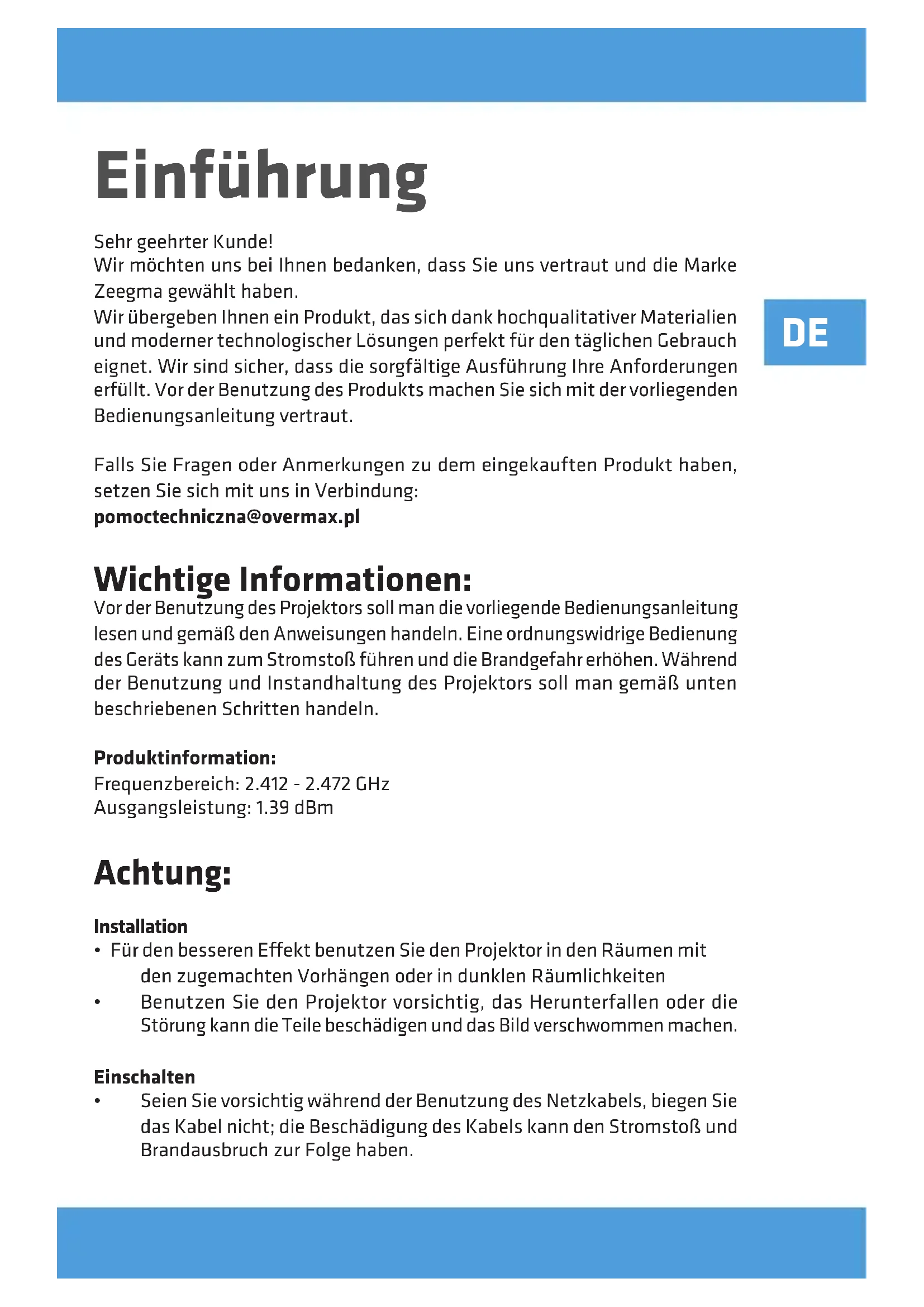

Sehr geehrter Kunde!

Wir möchten uns bei ihren bedanken, dass Sie uns vertraut und die Marke Zeegma gewählt haben.

Wir übergeben Ihnen ein Produkt, das sich dank hochqualitativer Materialien und moderner technologischer Lösungen perfect für den täglichen Gebrauch eignet. Wir sind sicher, dass die sorgfällige Ausführung ihre Anforderungen erfüllt. Vor der Benutzung des Produkts machen Sie sich mit der vorliegenden Bedienungsanleitung vertraut.

Falls Sie Fragen oder Anmerkungen zu dem eingekauften Produkt haben, setzen Sie sich mit uns in Verbindung:

Wichtige Informationen:

Vor der Benutzung des Projektors soll man die vorliegende Bedienungsanleitung lessen und gemäß den Anweisungen handeln. Eine ordnungswidrige Bedienung des Geräts kann zum Stromstoß führen und die Brandgefahr erhöhen. Wahrend der Benutzung und Instandhaltung des Projektors soll man gemäß unter beschrieben Schritten handeln.

Produktinformation:

Frequenzbereich: 2.412 - 2.472 GHz

Ausgangsleistung: 1.39 dBm

Achtung:

Installation

• Für den betteren Effekt benutzen Sie den Projektor in den Räumen mit den zugemachteten Vorhängen oder in dunklen Räumlichkeiten
• Benutzen Sie den Projektor vorsichtig, das Herunterfallen oder die Störung kann die Teile beschädigen und das Bild verschwommen machen.

Einschalten

Seien Sie vorsichtig während der Benutzung des Netzkabels, biegen Sie das Kabel nicht; die Beschädigung des Kabels kann den Stromstoff und Brandausbruch zur Folge haben.

DE

Reinigung

• Nach der Stromabschaltung trennen Sie das Kabel vom Projektor ab.
  Reinigen Sie das Gehäuse des Projektors regelmäß mit einem feuchten Lappen.
• Zur Reinigung des Objektivs des Projektors benutzen Sie ein Brillentuch oder einen weichen Stoff, um es nicht zu zerkratzen.
• Reinigen Sie regelmäßige die Belüftungsöffnungen und Lautsprecher mit einer Bürste, ansonsten kann die Belüftung blockiert werden. Reinigen Sie einen Anti-Staub-Filter regelmäßig.

Hohe Temperatur

• Wenn der Projektor eingeschaltet ist, soll man darauf auf achtenden, dass die Belüftungsöffnungen des Geräts nicht blockiert werden. Deswegen soll man ihn weder auf weiche Flächen stellen noch ihn mit Stoffen aufdecken.
• Wahlrend der Arbeit soll man nicht in das Objektiv schauen.

Zusätzliche Informationen

• Stellen Sie keine Flüssigkeiten und keine schweren Sachen auf den Projektor.
• Man soll den Projektor nicht selbstständig demontieren - es besteht ein Risiko des Stromschlags.

Um eine stabile Wärmeverbreitung zu sichern, soll man vor dem Arbeitsbeginn die Höhe des Projektors in dem unteren Teil mit dem Regulator richtig einstellen.

Das Produkt stimmt mit den Richtlinien der Europäischen Union.

Gemäß der Richtlinie 2012/19/UE unterliegt das Produkt einer getrennten Sammlung. Das Produkt darf man nicht zusammen mit kommunalen Abfallen entsorgen, weil das die Gefahr für die Umwelt und die Gesundheit der Menschen bilden kann. Das verbrauchte Produkt soll man in einem entsprechenden Rücknahmepunkt für Elektro- und Elektronik-Altgeräte zurückgeben.

Beschreibung der Teile des Projekctors (Abb. 1)

1. Regulator der Basis

2. HDMI-1-Anschluss

3. Infrarotempfänger

4. USB-Anschluss

5. Objektiv

6. AV-Anschluss

7. Steckplatz für das Versorgungskabel

8. HDMI-2-Anschluss

9. Anschluss des drahtgebundenen Netzwerks

10. Lautsprecher

11. Hinterer Infrarotempfänger

12. Ventilator

13. Audio-Ausgang 3.5 mm

14. Regulator der Bildschärfe

15. Deckel des Anti-Staub-Filters
16. Anti-Staub-Filter

Oberer und unterer Teil des Projektors (Abb. 2)

1. Schalttafel

2. Öffnungen zur Montage

3. Etikett

des Projektors

1. Regulator der Basis

Schalttafel (Abb. 3)

1. Einschalter
2. Taste der Entwicklung (nach unten)
3. Ausgangsstaste
4. Taste der Richtung (nach links)
5. OK-Taste
6. Taste der Entwicklung (nach rechts)
7. Taste der Richtung (nach oben)

Fernbedienung (Abb. 4)

1. Ein-/Aus-Taste
2. Stummschaltung
3. Wahl der Quelle
4. Drehung des Bildschirms
5. Tastend der Entwicklung
6. Bestätigungsstaste (Wiedergeben/Stoppen)
7. Menu
8. Ausgang
9. Hauptseite
10. Vorheriges Dia
11. Erhöhung der Lautstärke
12. Nachstes Dia
13. Verringerung der Lautstärke

Installation

Standardinstallungen

Machen Sie sich mit der vorliegenden Tabelle vertraut, um die große des Bildes und die Entfernung des Projektors anzupassen

Faktor des Bilds 16:9
Bildgröße (Zoll) Entfernung (m)
50 1.70
70 2.38
100 3.30
120 3.97

Wenn die Entfernung des Projektors vom Bildschirm kleiner als die minimale Entfernung oder wesentlich größter wird, kann das Bild verschwommen sein.

DE

Regulierung der Bildform

Überprüfen Sie die Trapezkorrektur (Abb. 5)

X - falsche Installation

• richtige Installation

Methoden der Installierung des Projekctors

Setzen Sie sich mit dem professionellen Installateur in Verbindung, um den Projektor an der Decke zu installieren. Richtige Positionen des Projektors (Abb. 6):

1. Deckenhalterung zur vorderen Projektion.
2. Platzierung des Projektors auf einer Erhöhung zur vorderen Projektion.
3. Deckenhalterung zur hinteren Projektion.
4. Platzierung des Projektors auf einer Erhöhung zur hinteren Projektion.

Warning: Der Projektor kann irreparabel beschädigt werden, wenn er nicht richtig an der Decke oder auf einer anderen Fläche befestigt wird.

• Man soll den Projektor nur in Räumen benutzen, in denen die Temperatur zwischen 5^ und 35^ beträgt. Ansonsten kann zur Störung des Projektorskommen.
• Der Schaden kann entstehen, wenn sich der Projektor in einer verstaubten, nassen, feuchten oder verrauchten Umgebung befindet.
• Eine nicht ausreichende Belüftung kann die Überhitzung des Projektors zur Folge haben, was zur Beschädigung des Projektors oder zugesundheitsgeführenden Situationen führen kann.

Bedienung des Geräts

Einschalten und Ausschalten

• Wenn der Projektor am Strom angeschlossen ist, übergeht er in die Betriebsbereitschaft. Die Anzeige leuchtet rot.
• Um den Projektorein- oder auszuschalten, drücken Sie den Einschalter am Gehäuse oder drücken Sie die Ein-/Aus-Taste auf der Fernbedienung. Eine blau leuchtende Anzeige signalisiert, dass der Projekt zum Betrieb fertig ist.

Regulierung der Bildschärfe

• Stellen Sie den Projektor so, dass das Objektiv sich senkrecht gegenüber der Wand oder der Tafel befindet, auf der das Bild angezeigt werden soll.
  Um die Bildschärfe zu verbessern, drehen Sie am Regler der Bildschärfe, der sich seitlich dem Gehäuse befindet, damit das Bild schärfer wird.
• Wenn das Bild nicht senkrecht angezeigt wird, wird es verzerrt sein.

Verbindung mit der Multimediaquelle mithilfe des Kabels

Der Projektor erhögt, das Bild aus verschiedenen Geräten auszustrahlen. Je nach dem vorhandenen Gerät soll man den richtigen Steckplatz auf dem hinteren Teil des Gehäuses benutzen.

USB-Anschluss - solche Geräte wie Pendrive, tragbare externe Festplatten.
HDMI-Anschluss - solche Geräte wie Computer, Laptop, Konsole, Satellitensignalempfänger, Telefon (muss die Technologie MHL bedienen und soll mit dem dedizierten Kabel MHL angeschlossen werden).
Video-In-Anschluss (AV) - solche Geräte wie Konsole, Satellitensigna-lempfänger.
- RJ45-Anschluss (LAN) - Eingangsanschluss zur Internetverbindung

Wahl der Quelle

Schritt 1: Schalten Sie den Projektor ein. Das Haupt-Interface wird angezeigt (Abb. 7).
Schritt 2: Auf der Liste der Quellensignale wahlen Sie die Quele und bestätigen Sie die Verbindung.

Verbindung mithilfe von Bluetooth

Schritt 1: Wahlen Sie „Einstellungen“ and der linken Seite des Haupt-Interfaces (Abb. 8).
Schritt 2: Wahlen Sie „Bluetooth“, finden Sie zugängliche Geräte und wahren Sie das Gerät, mit dem Sie sich verbinden sollen (Abb. 9).

Wie soll man MaxhubShare verwenden?

Schritt 1: Wahlen Sie „MaxhubShare" auf dem Haupt-Interface.

Schritt 2: Scannen Sie den QR-Code, um die Applikation MHShare TV (Ab. 10) herunterzuladen. Handeln Sie gemäß den Anweisungen, die in der Applikation angezeigt werden.

Miracast

Verbinden Sie den Projektor und das Handy mit demselben Wi-Fi-Netzwerk. Öffnen Sie die Applikation MHShare und verbinden Sie sich mit dem Fernseher. Wahlen Sie „TV-R37" und klichen Sie „Verbinden". Nach der erfolglichen Verbindung wahren Sie „Doubeln" und „Jetzt anfangen".

Verbindung mit dem Wi-Fi-Netzwerk

Schritt 1: Wahlen Sie „kabelloses Netzwerk" an der linken Seite des Haupt-Interfaces (Abb. 11).

Schritt 2: Suchen Sie ein Wi-Fi-Netzwerk, mit dem Sie sich verbinden sollen, geben Sie das Password ein und bestätigen Sie es (Abb. 12).

Dateien auf der externen Festplatte entschlussn

Auf dem Haupt-Interface wahlen Sie „Media“, wahren Sie ihre Festplatte, dann wahren Sie die Datei, die Sie ausstrahlen wollen.

Applikation herunterladen

Wahlen Sie „Shop" in der unteren linken Ecke des Haupt-Interfaces. Laden Sie die gewählte Applikation herunter. Die Applikation kann man hinzufugen, wenn man das Symbol "+"anklickt (Abb. 13).

Systemaktualisieren

Wahlen Sie „Einstellungen“ > „Informationen über das System“ > „Systemactualisieren“ (Abb. 14).

Auf die Werkseinstellungen zurücksetzen

Wahlen Sie „Einstellungen“ > „Beliebt“ > „Werkseinstellungen“ (Abb. 15).

Keystone-Effekt einstellen

Wenn der Projektor nicht parallel zu der Wand stehen, wird das Bild in Form eines Trapezes angezeigt. Das Bild kann sowohl senkrecht als auch waagerecht angepasst werden, indem die Seiten und Ecken gekürzt und ausgedehnt werden (Abb. 16, 17).

Zoom-Einstellungen

Es gibt die Möglichkeit, den Zoom-Effekt gemäß eigenen Präferenzen anzupassen (Abb. 18).

Bediente Formate

Video-Formate: 3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV

Audio-Formate: MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A

Bild-Formate: BMP/JPG/PNG/JPEG

Achtung: das Gerät bedient nicht den Ton, der im System Dolby wegen Urheberrechtsschutz kodiert ist.

Problemlösung

Problem Mögliche Ursachen
1. Der Projektorktor faktioniert nicht, wenn der Einschalter ein ist.	Das Versorgungskabel ist nicht richtig angeschlossen.
	Der Versorgungsschalter ist beschädigt
2. Der Projektorktor faktioniert nicht, wenn man die Fernbedienung benutzt	Die Fernbedienung hat keine Batterien oder die Batterien sind leer.
	Die Fernbedienung ist nicht auf den Infrarotempfänger (2) gerichtet
	Der Infrarotempfänger (2) ist unter einer starken Beleuchtung
	Die Eingangsquelle kann nicht richtig sein
3.Kein Bild Keine Eingangsquelle
	Das Kabel ist nicht angeschlossen
	Im PC-Modus beträgt die Ausgangsfrequency des Computers nicht 50-60 Hz. Stellen Sie sicher, dass der PC-Ausgang an den Projektor angeschlossen ist.
	Im Falle der Verwendung des Laptops stellen Sie sicher, ob ein Ausgangssignal HDMI1 oder HDMI2 ist.
	Die Belüftung des Projektors ist blockiert
4.Automatisches Ausschalten Die Spannung ist nicht stabil
		Der Projekt hat sich überhitzt, überprüfen Sie, ob der Ventilator (13) nicht beschädigt ist

Die Abbildungen sind anschaulich, das wirkliche Aussehen der Produkte kann von den Abbildungen abweichen.

Introduzione

Gentile Cliente!

Formatislide:BMP/JPG/PNG/JPEG

Păznja: urežaj ne podržava zvuk kodiran u Dolby sustavu zbog zašite autorskih prava.

Rjesavanje problema

Problem Moguci razlog
1. Projektor ne radi kada je prekidač napajanja uključen	Kabel napajanja*nije pravilno spojen
	Prekidačnapajanja je oštećen
2. Projektor ne radi tijekom korištenja daljinskog upravljača	U daljinskom upravljacu nema baterija ili su se ispraznile
	Daljinski upravljacnč*nije usmjeren prema infracrvenom prijemniku (2)
	Infracrveni prijemnik (2)je izložen jakom svjetlu
	Moguce da ulazni izvor*nije ispravan
Problem Moguči razlog
3. Nema slike Nema ulaznog signala
	Ulazni kabel*nie spojen
	U načinu PC izlazna frekvencija računala ne iznosi 50-60 Hz. Budi siguran da PC izlaz je spojen s projektorom
	U slučaju korištenja prijenosnog računala provjeri je li izlazni signal HDMI1 ili HDMI2
	Ventilacija projektora je blokirana
4. Automatsko isključivanje Napon r	ije stabilan
	Projektor se pregrijao, provjeri da ventilator (13)*nie oštećen

Slike imaju ilustrativni karakter, stvanni izgled proizvoda moze se razlikovati od prikazanog na slikama.
