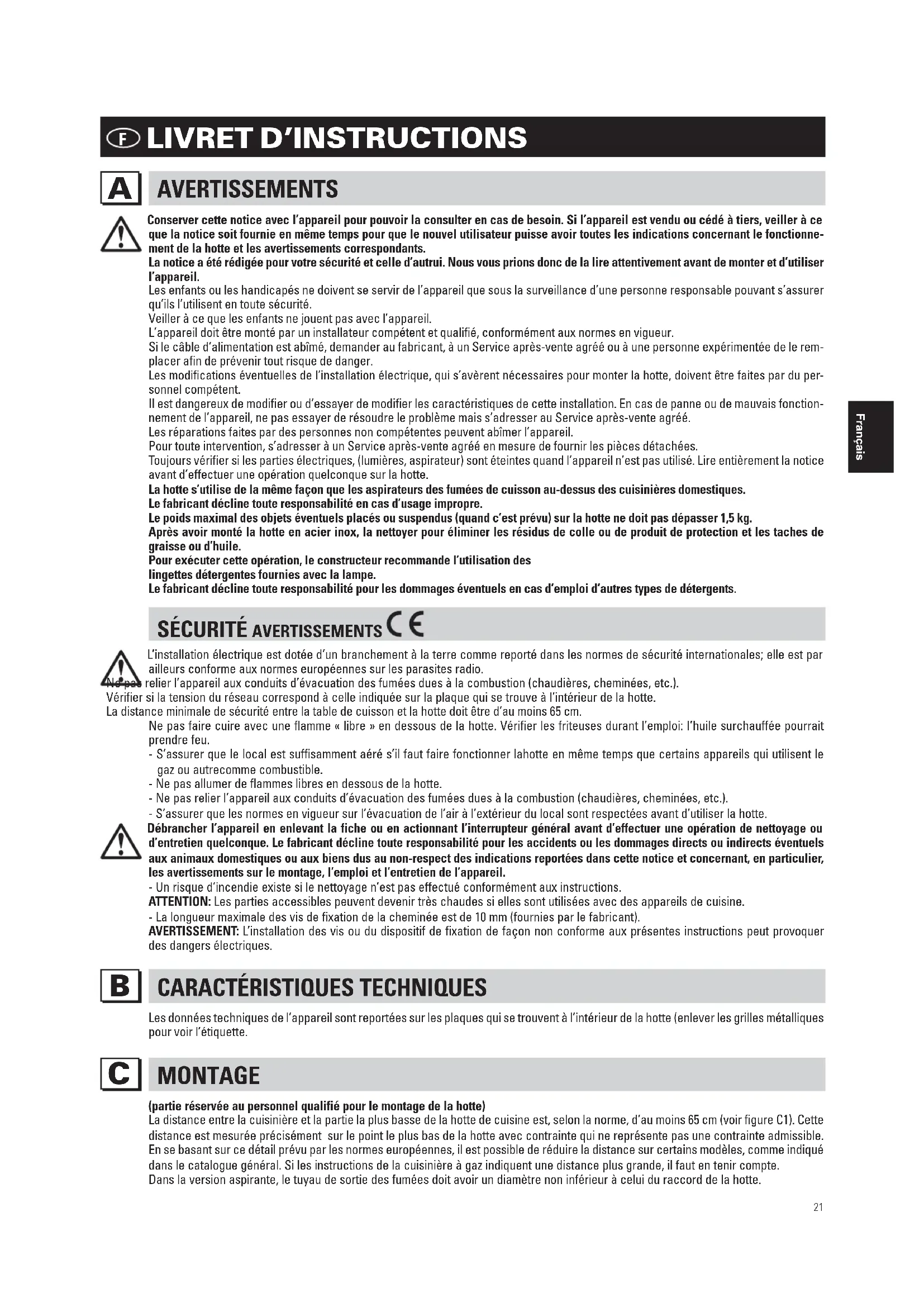

MODE D'EMPLOI West FALMEC
Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin. Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utiliser puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.
La notice a etedigepourvoresecuriteetcelledautrui.Nousyouprionsdoncdlaireattentivementavantdemonteretdutiliser I'appareil.
Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.
Veiller à ce que les enfants ne jouent pas avec l'appareil.
L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.
Si le cable d'alimentation est abimé, demander au fabricant, à un Service après-vente agree ou à une personne experimentée de le rempacer afin de prévenir tout risque de danger.
Les modifications eventuelles de l'installation electrique, qui s'avent nécessaires pour monter la hotte, doivent etre faites par du personnel competent.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agree.
Les réparations faites par des personnes non compétentes peuvent abimer l'appareil.
Pour toute intervention, s'adresser à un Service après-vente agree en mesure de fournir les pieces détachées.
Toujns verifier si les parties electriques, (lumières, aspirateur) sont eteintes quand l'appareil n'est pas utilise. Lire entierement la notice avant d'effectuer une operation qualconque sur la hotte.
La hotte s'utilise de la meme facon que les aspirateurs des fumees de cuisson au-dessus des ciusinières domestiques.
Le fabricant decline toute responsabilité en cas d'usage impropre.
Le poids maximal des objets eventuels places ou suspendus (quand c'est prevu) sur la hotte ne doit pas depasser 1,5 kg.
Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graissse ou d'huile.
Pour exécuter cette opération, le constructeur recommande l'utilisation des
lingettes détergentes fournies avec la lampe.
Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.
SECURITE AVERTISSEMENTS C E
L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.
relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l'intérieur de la hotte.
La distance minimale de sécurité entre la table de cuisson et la hotte doit etre d'au moins 65 cm.
Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi: l'huile surchauffée pourrait prendre feu.
- S'assurer que le local est suffisamment aéré s'il faut faire fonctionner lahotte en même temps que certains apparèils qui utilisent le gaz ou autre comme combustible.
- Ne pas allumer de flammes libres en dessous de la hotte.
- Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.
Débrancher l'appareil en influant la fiche ou en actionnant l'interruteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.
- Un risque d'incendie existe si le nettoyage n'est pas effectué conformément aux instructions.
ATTENION: Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des appareils de cuisine.
- La longueur maximale des vis de fixation de la cheminée est de 10 mm (fournies par le fabricant).
A VERTISSEMENT: L'installation des vis ou du dispositif de fixation de façon non conforme aux prsentes instructions peut provoquer des dangers électriques.
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportees sur les plaques qui se trouvent a l'intérieur de la hotte (enlever les grilles metalliques pour voir I'etiquette.
MONTAGE
(partie réservée au personnel qualifié pour le montage de la hotte)
La distance entre la cuisiniere et la partie la plus basse de la hotte de cuisine est, selon la norme, d'au moins 65 cm (voir figure C1). Cette distance est mesure precisement sur le point le plus bas de la hotte avec contrainte qui ne representation pas une contrainte admissible. En se basant sur ce détail prévu par les normes europeennes, il est possible de réduire la distance sur certains modèles, comme indiquédans le catalogue général. Si les instructions de la cuisiniere à gaz indiquent une distance plus grande, il faut en tener compte.
Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.
Le tuyau doit être légarement incléne (environ 10%) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local. Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable. Respecter les normes en viqueur sur l'évacuation de l'air à l'extérieur.
Si la hotte fonctionne en meme temps que dautres appareils alimentes au gaz ou avec dautres combustibles (chaudieres, poles, cheminées, etc.), s'assurer que le local ou a lieu l'aspiration des fumees est bien aeré, conformément aux normes en vigueur. Instructions de montage: voir section «O» de la presente notice.
BRANCHEMENT ÉLECTRIQUE
(partie réservée au personnel qualifié pour le branchement)
ATTENTION! Toujours debrancher l'appareil avant de faire une opération qualconque a l'intérieur de la hotte.
S'assurer qu'aucun fil n'est debranché ou coupé; si c'est le cas, contacter le Service après-vente le plus proche.
S'adresser à du personnel qualifié pour le branchement électrique.
Les branchements doivent etre effectués conformément aux dispositions de loi en vigueur. Verifier si le disjoncteur et l'installation élec trique peuvent supporter la charge de I'appareil (voir plaque des caractéristiques techniques au point B).
Certains appareils peuvent etre munis d'un cable sans fiche; la fiche a utiliser doit dans ce cas etre de type «standardisé» en tenant compte que:
-
le fil jaune-vert doit être utilisé pour la mise à la terre;
-
le fil bleu doit être utilisé pour le neutre;
-
le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70^ ;
-
monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.
Si un appeareil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, categorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent etre prevus dans le reseau d'alimentation, conformement aux regles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Avant de brancher l'appareil, vérifier si:
- la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques;
- la prise de terre est correcte et fonctionnelle:
- le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur ;
- la prise ou l'interrupteur omnipolaire sont facies à atteindre lorsque l'appareil est monté.
Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE VERSION À ÉVACUATION EXTERIEURE (ASPIRANTE)
Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.
Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.
Il faut enlever les filtres au charbon actif s'ils sont prevus; pour les extraire, voir les instructions reportees au point F.
Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres apparéils qui fonctionnent au gaz ou avec d'autres combustibles.
Indication spécifique pour l'Allemagne:
Quand la hote fonctionne en meme temps que des appareils alimentes avec de I'energie autre que celle electrique, la pression negaive dans le local ne doit pas depasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION A RECYCLAGE D'AIR (FILTRANTE)
Dans cette version, l'air passé à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.
Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.
Lorsque la hotte est en modalite de filtrage enlevez la soupape de non retour placee sur le raccordement du moteur en sortie.
Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintainir l'air propre en consommant peu d'énergie électrique. Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.
FONCTIONNEMENT
1. BOITIER DE COMMANDE À 5 TOUCHES
LUMIÈRE - Bouton
ON/OFF LUMIÈRE
MOTEUR - Bouton 1, 2, 3, OFF
1: fait demarrer le moteur à la vitesse minimale
2: fait demarrer le moteur à la vitesse moyenne
3: fait demarrer le moteur à la vitesse maximale
OFF: éteint le moteur
2. BOITIER DE COMMANDE ÉLECTRONIQUE
Bouton
- ON: lumière allumée (bouton allumé);
OFF:luimiere eteinte
Bouton -
Cette touche permet de réduire la vitesse du moteur.
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumiere et de la minuterie.
Bouton +
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumiere et de la minuterie.
(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.
La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passse automatiquement à la 3e vitesse au bout d'environ 15 minutes)
Bouton mode
Fonction: marche et arrêt du moteur de la hotte.
La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse selectionnée avant l'arrêt.
En option: version avec telecommande (disponible uniquement sur certaines versions).
AVERTISSEMENTS:
Placer l'appareil loin de sources d'ondes electromagnétiques pouvant interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres apparèils.
Bouton lumière de la télécommande : on/off lumière.
Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche,appuyer indifféremment sur la touche ^+ ou sur la touche-
Bouton minuterie : voir instructions ci-dessous.
Bouton minuterie et saturation des filtres
- Cette fonction permet d'eteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée precedement (bouton avec lumière clignotante).
- Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).
Pour desactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.
Eteindre ensuite la hotte et la rallumer pour voir si I'alarme a disparu.

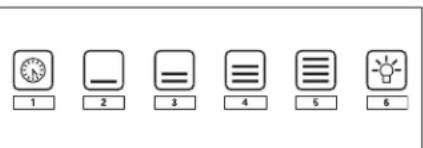

3. BOITIER DE COMMANDE ÉLECTRONIQUE
1: Minuterie/Alarme filtres
La lumière fixe ROUGE indique l'alarme activ du filtre des graisses (apres 30 heures), pour désactiver cette alarme etmettre a zéro le compteur, maintainir enfoncée la touche pendant 3 secondes.
La lumière ROUGE clignotante indique que la fonction minuterie est active. Cette fonction peut s'activer seulement si en pressant la touche (de façon plus ou moins longue) le moteur est déjà activé à n'importe qu'elle vitesse. Cette fonction déterminé l'extinction automatique de la hotte après 15 minutes.
Ave la fction Minuterie active, la hotte peut etre eteinte a tout moment par lutilisateur et la fonction se desactivera. La fonction Minuterie reste lied a une vtesse. La modification de la vtesse, avc la fonction Minuterie activ, implique la desactivation de cellec ci.
2:1er Vitesse
Ave le LED eteint, la pression non prolongee de la touche implique l'allumage de la hotte en 1ere vitesse et l'allumage du LED correspondant. La fonction s'activera en liberant la touche.
Ave t a t correspondant et l'extinction contemporaine de la vitesse selectionnee precedemment.
Avec le LED allumé, la pression de la touche implique l'extinction du LED et du MOTEUR.
Ave le LED eteint, la pression prolongee (au moins 3 sec) de la touche implique l'activation de fonction de recirculation. Durant la fonction de recirculation (d'une durée de 24 heures), le LED clignote. A partir de l'activation de cette fonction, la hotte reste allumée pendant 1 heures à la 1ere vitesse et ensuite s'arrête pendant 3 heures et s'active pendant une autre-heure. Ces cycles se repétent jusqu'à la fin de la minuterie.
Avec cette fonction activée, on ne peut pas seLECTIONner les autres vitesses. Pour éliminer cette fonction, maintainir enforcée la touche 2 pendant au moins 3 secondes.
3: 2ème Vitesse
Ave t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
Avec le LED eteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 3 n'a pas d'effets.
Pour eteindre la hotte, il faut selectionner avant la 1ere vitesse, et ensuite appuyer de nouveau cette touche.
4: 3eme Vitesse
Ave le LED eteint et une autre vtesse active, la pression de la touche (plus ou moins longue) implique la selection de la 3eme vtesse, l'allumage du LED correspondant et l'extinction contemporaine de la vtesse selectionnee precedemment.
Avec le LED eteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 4 n'a pas d'effets.
Pour eteindre la hotte, il faut selectionner avant la 1ere vitesse, et ensuite appuyer de nouveau cette touche.
5: 4eme Vitesse
Ave le LED eteint et une autre vtesse active, la pression de la touche (plus ou moins longue) implique la selection de la 4vite sse,
l'allumage du LED correspondant et l'extinction contemporaine de la vitesse selectionnee precedemment.
Avec le LED eteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 5 n'a pas d'effets.
La quatrième vitesse doit rester allumée pendant 14 minutes maximum, par ensuite on doit revenir en troisisième.
Pour eteindre la hote, il faut selectionner avant la 1ere vtesse, et ensuite appuyer de nouveau cette touche.
Eclairage: Une brve pression de la touche T6 allume et eteint I'clairage. La touche T6 s'claire si I'clairage est allumé.
Remote Binding (en option): Avec le moteur à l'arrêt et l'éclairage étant, la pression soutenue de la touche T6 active la modalité d'association de la télécommande. La Touche T6 clignote 10 secondes maximum. Pendant le clignotement au moins une touche de la radiocommande doit être appuyée. La fonction se désactive après les 10 secondes ou avant si une télécommande compatible est relevant.
Gestion de la pression des touches:
Pressi prolongee doigt appuye sur la touche pendant 3 secondes au moins, la fonction s'active durant la pression.
Pressi non prolongee doigt appuye sur la touche pour moins de 3 secondes, la fonction s'active en la relachant.
Radiocommande (en option): Positionner l'appareil loin des sources d'ondes electromagnétiques qui pouraient interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 4 metres. Cette distance peut varier par défaut en fonction des interférences electromagnétiques des autres apparèils.
FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER
1. Filtres METALLIQUES

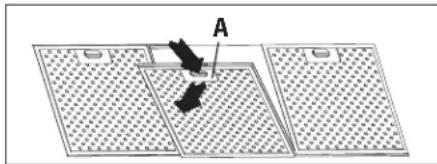

Pour extraire le filtre metallique anti-graisse, il suffit d'agir sur la poignee. A jusqu'à ce qu'il sote du rail avant, l'incliner alors lége- rement vers le bas et le faire sortir du rail arriere. Proceder de la meme facon pour le remonter mais en sens inverse.
Hotte avec panneau pour aspiration perimetrale:
Ouvrir le panneau (cf. fig. 1). Pour-retirer le filtre métallique anti-graisses, actionner la poignée A.
2. FILTRES AU CHARBON ACTIF

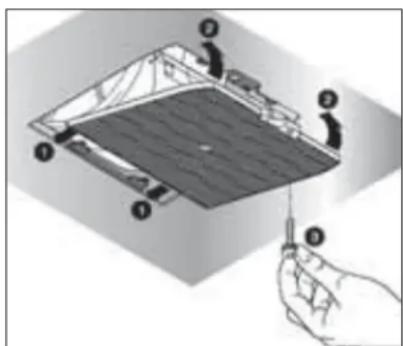

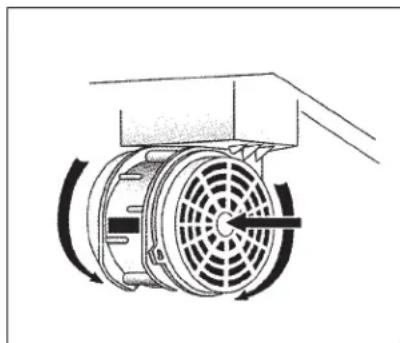

Proceder comme suit pour remplacer les filtres au charbon actif: enlever les filtres metalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtres qui sont accrochés sur le cote croit et gauche du convoyeur.
Pour le montage/remplacement, voir la figure.
S'il s'agit d'une hotte avec logement pour le moteur, le filtre se trouve dans la partie inférieure de ce dernier. Pour le montage remplacement, voir la figure.
Pour commander les nouveaux filtres à charbon s'adresser au distributeur/reveneur.
UNIQUEMENT POUR L'ITALIE: Télecharger le bon de commande du filtré en question sur le site: www.falmec.com (y acceder par le menu dérouulant d'assistance).
Suivez les instructions sur l'image. H3 pour enlever le panneau.
ÉCLAIRAGE MONTAGE ET REMPLACEMENT
1. PLAFONNIER
Pour remplacer la lampe du "Square halogen light":
a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se refere pas correctement, repeter l'opération du point b.
2. SPOT LED
Dans ce cas, la hotte est equipée d'un éclairage de spots à led à haute efficacité, à basse consommation et à durée très élevée en conditions d'utilisation normales. Le remplacement du spot doit être effectué uniquement par des techniciens qualifiés en utilisant seulement des pieces de rechange originales.
3. LAMPE FLUORESCENTE
Remplacement du tube fluorescent:
a) Debrancher l'appareil du réseau d'alimentation;
b) Enlever l'eventuel panneau en acier en devissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le remplacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.
ENTRETIEN ET NETTOYAGE
1. Filtres ANTI-GRAISSE METALLIQUES
Ils servent à retenir les particules de graisse en suspension. Il est donc conseilé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le demontage et le montage, voir les instructions au point H1. Répéter féquement l'opération.
2. FILTRES AU CHARBON ACTIF
Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplaner les filtres au charbon actif, suivre les instructions du point H2.
3. NETTOYAGE EXTERIEUR DE LA HOTTE
Nous recommandons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'eviter que les substances hui-leuses ou les graisses ne nuisent aux surfaces en acier.
Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.
Ne nettoyer qu'vec un chiffon touple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti empreinte (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrises, un chiffon reche ni le type de chiffon pour nettoyer I'acier que I'on trouve generalement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'acier.
La surface définitivement abîmée de l'acier sera la conséquence directe du non-respect de ces indications.
La notice complète doit être conservée avec l'appareil. Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.
4. NETTOYAGE INTÉRIÉUR DE LA HOTTE
Il est interdit de nettoyer les parties electriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;
Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.
GARANTIE
L'appareil est couvert par la garantie.
Les conditions de garantie sont reportees en entier au dos de cette notice.
Le fabricant decline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, containues dans cette notice.
Il se reserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometer les caractéristiques essentielles relatives au fonctionnement et à la sécurité.
INSTRUCTIONS DE MONTAGE HOTTE VISIERE
Phase 1
- Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson correspondant à la somme des cotes X + Y + 310 mm.
- Vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où pincer aux extremités de la barre.
- Percer, metre 2 chevilles expansibles 0.8 ~mm et fixer la barre avec les vis correspondantes.
Phase 2
- Accrocher la hotte à la barre de soutien (Fig. 2).
- Regler l'alignment de la hotte à l'aide des vis prévues à cet effet sur les équerres de support (Fig. 2). La vis supérieure (B) regle la distance du mur, cette inférieur (C) le coulissement vertical.
Phase 3
- Afin d'éviter que la hotte se décroche à cause d'une pression subie, la fixer à la paroi avec une cheville extension et des vis relatives en utilisant les trous prevus à cet effet sur l'arrière de la hotte ou les pattes du couvercle.
Dans le cas d'une version aspirante, brancher le raccord de sortie du ventilateur à l'évacuation externe à l'aide de la tuyauterie adéquate. - Exécuter le branchement électricque seulement après avoir enlever l'alimentation électricque de la hotte.
Phase 4
- Insérer la rallonge (H) dans le chemin (G) et fixer l'ensemble au corps de hotte à l'aide de 8 vis (V1).
- Faire coulisser la rallonge (H) jusqu'à atteindre la hauteur désirée.
- Une fois la position optimale trouvée, appuyer les pattes contre la paroi (L), contrôler avec un niveau l'alignement horizontal et marquer aux extrémités n°2 points de perclement.
- Percer, inserer n°2 chevilles expansion 4mm et fixer la patte (L) avec les vis relatives.
- Visser avec les vis (M) la rallonge (H) à la patte (L).
- Alimenter electriquement la hotte en respectant les normes en vigueur (sec. D).
