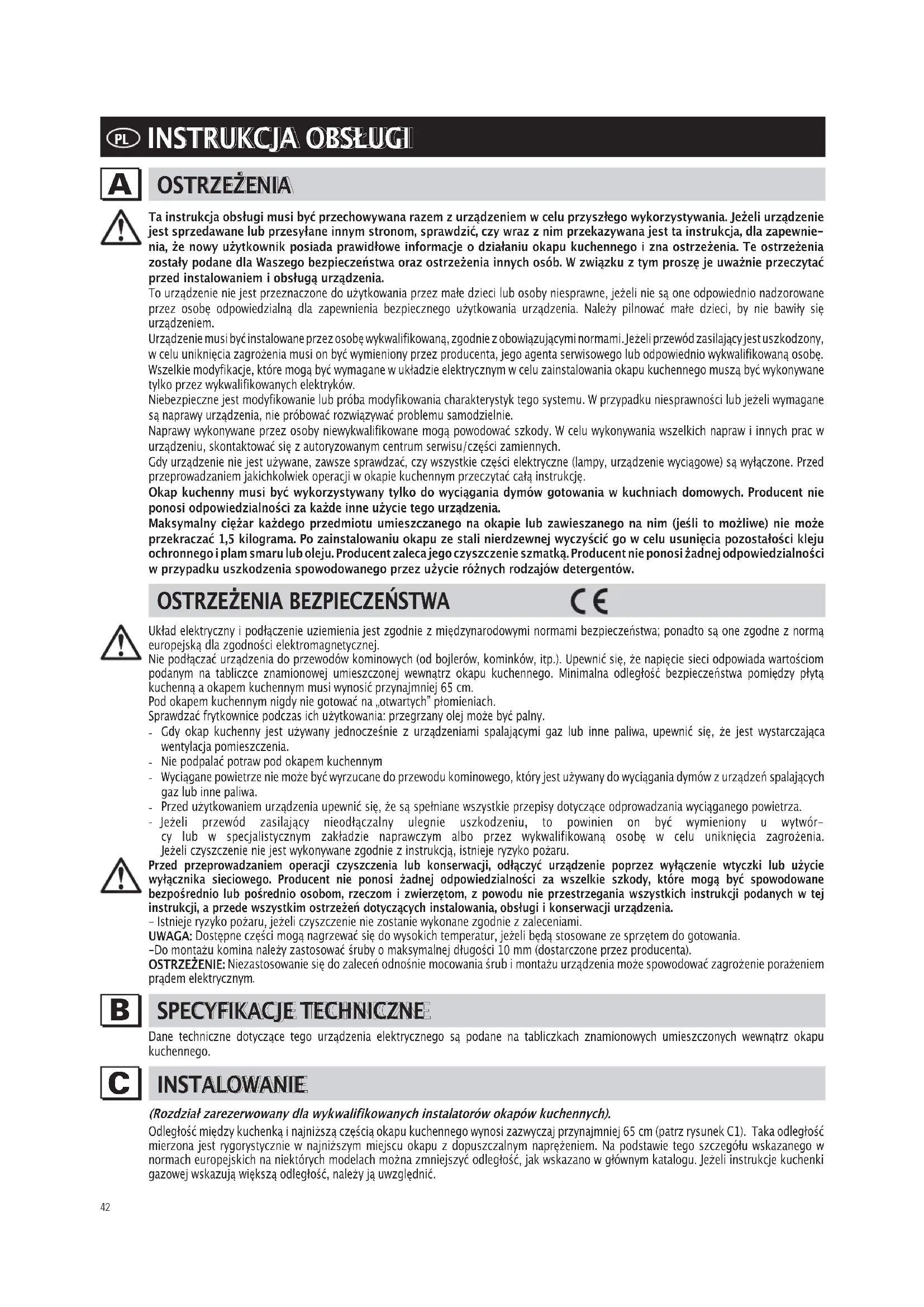

INSTRUKCJA OBSŁUGI West FALMEC
Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystania. Jeśli urządzenie jest sprzedawane lub przekazywane innym stronom, należy sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, aby zapewnić, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz bezpieczeństwa innych osób. W związku z tym prosimy je uważnie przeczytać.
To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niepełnosprawne, jeśli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną za zapewnienie bezpiecznego użytkowania urządzenia. Należy pilnować małych dzieci, aby nie bawiły się urządzeniem.
Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi normami. Jeśli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego, muszą być wykonywane tylko przez wykwalifikowanych elektryków.
Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W przypadku niesprawności lub jeśli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie.
Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktuj się z autoryzowanym centrum serwisowym/części zamiennych.
Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wentylacyjne) są wyłączone. Przed przystąpieniem do jakichkolwiek operacji w okapie kuchennym przeczytać tę instrukcję.
Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego urządzenia.
Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyść go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego użyciem różnych rodzajów detergentów.
OSTRZEŻENIA BEZPIECZEŃSTWA
Układ elektryczny i podłączenie uziemienia są zgodne z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.
Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić co najmniej 65 cm.
Pod okapem kuchennym nigdy nie gotować na "otwartych" płomieniach.
Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.
Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia. - Nie podpalać potraw pod okapem kuchennym. - Wyciągane powietrze nie może być wyrzucane do przewodu używanego do wciągania dymów z urządzeń spalających gaz lub inne paliwa. - Przed użyciem urządzenia upewnić się, że są spełnione wszystkie przepisy dotyczące odprowadzania wciąganego powietrza. - Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.
Przed przeprowadzeniem operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyjęcie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nieprzestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.
- Istnieje ryzyko pożaru, jeżeli czyszczenie nie zostanie wykonane zgodnie z zaleceniami.
UWAGA: Dostępne części mogą nagrzewać się do wysokich temperatur, jeżeli będą stosowane ze sprzętem do gotowania.
-Do montażu komina należy zastosować śruby o maksymalnej długości 10 mm (dostarczone przez producenta).
OSTRZEŻENIE: Niezastosowanie się do zaleceń dotyczących mocowania śrub i montażu urządzenia może spowodować zagrożenia porażeniem prądem elektrycznym.
SPECYFIKACJE TECHNICZNE
Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.
INSTALOWANIE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).
Odległość między kuchenką a najniższą częścią okapu kuchennego wynosi zazwyczaj przynajmniej 65 cm (patrz rysunek C1). Taka odległość mierzona jest rygorystycznie w najniższym sączku okapu z dopuszczalnym naprężeniem. Na podstawie tego szczegółu wskazanego w normach europejskich na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.
W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza niż podłączenie okapu kuchennego. Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzać powietrze poza pomieszczenie. Unikać stosowania rur kolankowych, upewnić się, że rury są o możliwie najmniejszej długości.
Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.
Jeżeli w tym samym czasie używany jest bojler, piec, kominek itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz Rozdział „O" instrukcji.
PODŁĄCZENIA ELEKTRYCZNE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów).
OSTRZEŻENIE!
Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.
Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przecięte; jeżeli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną.
Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenie urządzenia (patrz specyfikacja techniczna w punkcie B).
Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane" wtyczki, z uwzględnieniem, że:
- przewód żółto-zielony musi być wykorzystywany do uziemienia;
- przewód niebieski musi być używany dla linii zerowej (neutralnej);
- przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami gorącymi (powyżej 70°C
- zakładać wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączać ją do odpowiedniego gniazdka zasilania.
Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia.
Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacja techniczna w punkcie B).
Producent nie ponosi żadnej odpowiedzialności, jeżeli nie są przestrzegane normy bezpieczeństwa.
OKAP KUCHENNY Z WYPROWADZENIEM ZEWNĘTRZNYM (wyciąg)
W tej wersji dymy i para z kuchni są wyprowadzane na zewnątrz przez kanał wyciągowy.
Przewód wyciągowy, który wystaje z górnej części okapu kuchennego, musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeżeli są założone, muszą być wyjęte; w tym celu proszę przyjrzeć się instrukcji w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.
Odstępstwo dla Niemiec:
Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).
OKAP KUCHENNY RECYRKULACYJNY (z filtrem)
W tej wersji powietrze przepływa przez filtry z węglem drzewnym w celu oczyszczenia, następnie jest wyprowadzane ponownie do kuchni. Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeżeli nie, zainstalować je zgodnie z instrukcjami w punkcie H. Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.
Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla utrzymania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien być włączony na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.
OBSŁUGA
1. PULPIT STEROWANIA PIĘCIOPRZYCISKOWY
ŚWIATŁO-przycisk
Naciśnięty: światło włączone
Zwolniony: światło wyłączone
Przycisk SILNIKA - 1, 2, 3, OFF
1: uruchamia silnik z minimalną prędkością 2: uruchamia silnik ze średnią prędkością 3: uruchamia silnik z maksymalną prędkością
OFF: zatrzymuje silnik
2. ELEKTRONICZNY PULPIT STEROWANIA
Przycisk światła
ON: światło włączone (przycisk świeci się);
Przycisk
Naciskać dla zmniejszania prędkości silnika
Prędkości 1, 2 i 3 są wskazywane przez zapalające się diody LED (wyłączając diody LED światła i zegara).
Przycisk
Naciskać dla zwiększania prędkości silnika
Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).
(w wersji o 4 prędkościach przycisk + błyska. Prędkość czwarta pozostaje włączona na ustawiony czas. Po 15 minutach silnik powraca do prędkości trzeciej).
Przycisk trybu (Mode)
Działanie: włącza i wyłącza silnik okapu.
Funkcja "desired speed" (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przed ostatnim wyłączeniem okapu.
Opcjonalnie: wersja ze zdalnym sterowaniem (tylko niektóre wersje).
OSTRZEŻENIE:
Instalować okap z dala od źródeł fal elektromagnetycznych, ponieważ mogą one zakłócić prawidłowe działanie układu elektronicznego. Maksymalna odległość działania: 5 metrów. W przypadku zakłóceń elektromagnetycznych innych urządzeń, maksymalna odległość działania może być mniejsza niż 5 metrów.
Przycisk światła na zdalnym sterowaniu: włączanie/wyłączanie światła.
Przyciski - i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -).
Przycisk zegara: patrz instrukcje poniżej.
Przycisk zegara i alarmu 'zablokowanego filtra'
- Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach przy ustawionej poprzednio prędkości (przycisk sygnalizuje to błyskaniem lampki).
- Po około 30 godzinach pracy przycisk sygnalizuje potrzebę umycia filtrów metalowych (przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu naciskać przycisk przez kilka sekund, aż czerwone światło zgaśnie. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.
3. ELEKTRONICZNA TABLICA PRZYCISKOWA
1: Timer/Alarm filtrów
Ciągłe CZERWONE światło wskazuje aktywny alarm filtra tłuszczowego (po 30 godzinach). Aby dezaktywować ten alarm i wyzerować liczniki, przytrzymać przycisk przez 3 sekundy.
CZERWONE migające wskazuje aktywną funkcję timera. Taką funkcję można uaktywnić jedynie, gdy wciskając przycisk (przedłużony lub normalny), silnik jest już aktywny z jakąkolwiek prędkością. Taka funkcja oznacza automatyczne wyłączenie okapu po 15 minutach. Gdy funkcja timera jest aktywna, użytkownik może sam wyłączyć okap i funkcja zostanie dezaktywowana. Funkcja timera pozostaje przypisana prędkości. Gdy funkcja timera jest aktywna, zmiana prędkości oznacza jej dezaktywację.
2:1a Prędkość
W przypadku zgaszonej diody LED, krótkie wciśnięcie przycisku oznacza włączenie okapu na 1. prędkość i zaświecenie się danej diody LED. Funkcja uaktywni się po zwolnieniu przycisku.
Gdy dioda LED jest zgaszona, a inna prędkość jest aktywna, wciśnięcie przycisku oznacza wybór 1. prędkości, zaświecenie się danej diody LED i zgaszenie diody LED przypisanej uprzednio wybranej prędkości.
Przy zaświeconej diodzie LED, wciśnięcie przycisku oznacza zgaszenie diody LED i SILNIKA.
Przy zgaszonej diodzie LED, przedłużone wciśnięcie przycisku (przynajmniej 3 s.) oznacza aktywację funkcji recyrkulacji. Podczas funkcji recyrkulacji (trwającej 24 godziny), dioda LED miga. Od momentu aktywacji tej funkcji, okap pozostaje włączony na 1 godzinę z 1. prędkością, następnie zatrzymuje się na 3 godziny i uaktywnia na kolejną godzinę. Takie cykle powtarzane są aż do timeout.
Gdy funkcja ta jest aktywna, nie można wybrać innych prędkości. Aby usunąć tę funkcję, przytrzymać przynajmniej 3 sekundy przycisk 2.
3: 2a Prędkość
Gdy dioda LED jest zgaszona, a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 2. prędkości, zaświecenie się danej diody LED i zgaszenie diody LED przypisanej uprzednio wybranej prędkości. Przy zgaszonej diodzie LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.
Przy zaświeconej diodzie LED, wciśnięcie przycisku 3 niczego nie zmienia.
Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.
4:3a Prędkość
Gdy dioda LED jest zgaszona, a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 3. prędkości, zaświecenie się danej diody LED i zgaszenie diody LED przypisanej uprzednio wybranej prędkości.
Przy zgaszonej diodzie LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.
Przy zaświeconej diodzie LED, wciśnięcie przycisku 4 niczego nie zmienia.
Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.
5: 4a Prędkość
Gdy LED jest zgaszona a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 4. prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości.
Przy zgaszonej LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.
Przy zaświeconej LED, wciśnięcie przycisku 5 niczego nie zmienia.
Czwarta prędkość musi pozostać włączona przez maksymalnie 14 minut, następnie należy wrócić do trzeciej.
Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.
Światło: Krótkie wciśnięcie przycisku T6 włącza i wyłącza światło. Przycisk T6 zaświeca się, jeśli światło jest włączone.
Remote Binding (opcja): Gdy silnik i światło są wyłączone, dłuższe przyciśnięcie przycisku T6 uaktywnia tryb przypisania pilota. Przycisk T6 miga przez maksymalnie 10 sekund. Podczas migania, NSE z przyciska z przynajmniej jednego z przycisków pilota. Funkcja dezaktywuje się po upływie 10 sekund lub wcześniej, jeśli odczytany zostanie kompatybilny pilot.
Zarządzanie wciskaniem przycisków:
Wciśnięcie przedłużone = palec na przycisku przez przynajmniej 3 sekundy, funkcja uaktywnia się podczas wciskania. Wciśnięcie nieprzedłużone = palec na przycisku przez mniej niż 3 sekundy, funkcja uaktywnia się podczas zwolnienia przycisku. Zdalne sterowanie (opcja): Urządzenie umieścić z dala od źródeł fal elektromagnetycznych, które mogłyby zakłócać funkcjonowanie elektronicznych elementów okapu. Maksymalna odległość funkcjonowania - 4 metry. Taka odległość może ulec zmianie zależnie od zakłóceń elektromagnetycznych innych urządzeń.

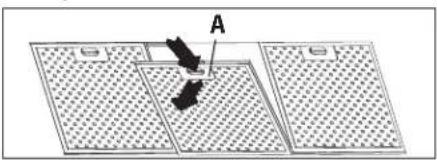

W celu wyjęcia metalowego filtra chwytającego tłuszcz, po prostu naciskać uchwyt A aż do uwolnienia go z prowadnicy przedniej; następnie obracać filtr powoli do dołu i wysunąć go z prowadnicy tylnej. W celu ponownego założenia filtra, powtarzać operację w odwrotnej kolejności.
Dla okapów które posiadają panel z wyciągiem szczelinowym otworzyć panel (patrz rys. nr. 1). Aby wyjąć filtr metalowy przeciwtłuszczowy otworzyć zamek A.
2. FILTRY Z WĘGLEM DRZEWNYM

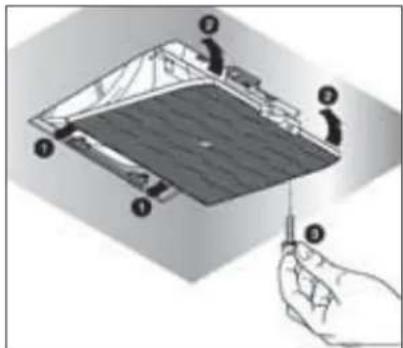

W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak opisano powyżej. Można teraz sięgnąć do dwóch filtrów umieszczonych na końcach silnika.
Jak zakładać nowe filtry - patrz rysunek.

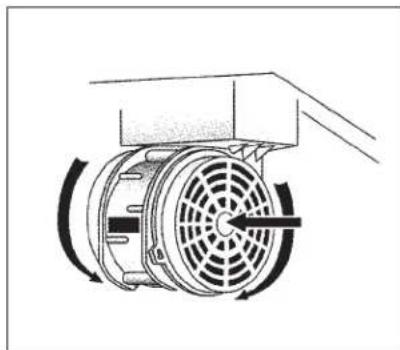

W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej części skrzynki silnika.
Jak zakładać nowe filtry - patrz rysunek.
Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem.
TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www.falmec.com (wejść do menu kaskadowego serwisu klienta).
3. PANEL OTWIERANY
ABY WYJĄĆ PANEL, PROSZĘ POSTĘPOWAĆ WEDŁUG INSTRUKCJI NA RYS. H3.
OŚWIETLENIE - MONTAŻ I WYMIANA
1. ŻARÓWKA
Wymiana oświetlenia „Square halogen Light” - halogeny kwadratowe: a) upewnić się, czy urządzenie jest odłączone od zasilania elektrycznego; b) otworzyć całkowicie ramkę halogenu do położenia 90° (patrz rys.) naciskając na PUSH; c) wymienić wziernik halogenu max. 20 W, 12 V, podłączenie G4; d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.
2. ŻARÓWKA LED
W tym przypadku okap wyposażony jest w oświetlenie na żarówki LED o wysokiej wydajności, niskim zapotrzebowaniu na prąd i długotrwałe w warunkach normalnego funkcjonowania. Wymiany żarówki mogą dokonać wyłącznie wykwalifikowani technicy z zastosowaniem oryginalnych części zamiennych.
3. LAMPA JARZENIOWA
Wymiana lampy jarzeniowej:
a) Odłączyć urządzenie od sieci; b) Odkręcić wkręty mocujące i zdjąć płytę dolną; c) Wyjąć lampę jarzeniową, obracając ją o 90° i wymienić ją na taką samą (8W - 13W - 21W - 28W, odpowiednio do modelu); d) Podłączyć urządzenie do sieci.
OBSŁUGA KONSERWACYJNA I CZYSZCZENIE
Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałoby zagrożenie pożarem.
Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania.
W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.
2. FILTRY Z WĘGLEM DRZEWNYM
Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa. Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 - 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym - patrz instrukcje w punkcie H2.
3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA
Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić do trawienia stalowych powierzchni przez substancje oleiste czy tłuste.
Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i obojętnym płynnym detergentem lub alkoholem denaturowanym.
W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieodwracalnie uszkodzi wykończenia stali.
Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeśli nie będą przestrzegane powyższe instrukcje.
Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.
Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nieprzestrzeganiem powyższych instrukcji.
4. CZYSZCZENIE WNĘTRZA URZĄDZENIA
Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami.
Nie używać produktów ściernych.
Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania sieciowego.
GWARANCJA
Nowe urządzenie jest objęte gwarancją. Warunki gwarancji są podawane przez dystrybutora.
Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przykłady. Producent zastrzega sobie prawo do modyfikowania swoich produktów, gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.
INSTRUKCJA MOCOWANIA OKAPU KUCHENNEGO ZE SKRZYNKĄ
Krok 1
- Przymocować belkę nośną do ściany (A - Rys. 1) na wysokość od płyty kuchennej określonej przez przepisy odległości X+Y+320 mm.
- Sprawdzić ułożenie poziome poziomicą spirytusową i zaznaczyć 2 otwory do wywiercenia przy końcach belki. Wywiercić otwory, wstawić 2 kołki rozporowe o średnicy 8 mm i zamocować belkę używając odpowiednich śrub.
Krok 2
Zahaczyć okap kuchenny na belce nośnej (Rys. 2). Wyregulować położenie okapu kuchennego wykorzystując wkręty na wspornikach (Rys. 2). Wkręt górny (B) reguluje odległość od ściany, wkręt dolny (C) reguluje wysokość.
Krok 3
- Aby uniknąć odczepienia się okapu wywołanego przez ciśnienie znajdujące się pod nim, należy przymocować go przy pomocy kołka rozporowego i odpowiedniej śruby wykorzystując otwory umieszczone z tyłu okapu lub zaczepy pokrywy. W przypadku wersji zasysającej, podłączyć złączkę wyjściową wentylatora do wylotu zewnętrznego stosując odpowiedni przewód rurowy.
- Podłączenia elektryczne są zawsze wykonane tylko po uprzednim odłączeniu zasilania elektrycznego okapu.
Krok 4
- Włożyć przyssawkę wodną do korpusu okapu przy pomocy 8 śrub (V1).
- Przesuwać przyssawkę (H) aż do osiągnięcia pożądanej wysokości.
- Po odnalezieniu idealnej pozycji, oprzeć zaczep (L) o ścianę, przy pomocy poziomicy sprawdzić wyrównanie poziome i oznaczyć na końcach 2 punkty na otwory. - Wywiercić otwory, włożyć 2 kołki rozporowe 4mm i przymocować zaczep (L) przy pomocy odpowiednich śrub.
- Przy pomocy śrub (M) przykręcić przyssawkę (H) do zaczepu (L).
- Zasilać okap elektrycznością zgodnie z obowiązującymi przepisami (dział D).
