MANUAL DE UTILIZADOR West FALMEC

• ON: luz encendida (pulsador iluminado);
  OFF: luz apagada;

Pulsador

É muito importante que este manual de instrções está conservado com o equipoamento para consulhas futuras.

Se o aparelho tiver que ser vendido ou transferido para uma outras pessoas, assegure-se de que o manual sera fornecido com ele, a fim de que o novo Utilizador possa ser informado sobre o Functionamento da coifa e sobre as respetivas advertencias.

Estas advertencias foram redigidas para a sua segurance e a de terreiros, por isso pedimos gentilmente que sejam lidas com atenao.
antes da instalacao e da utilizacao do aparelho.

Este aparelho nao deve serutilzado por crianças ou pessoas enfermas, exceto se forem adequadamente supervisionadas por pessoas responsaveis que se asseguem de que o aparelho serautilizado com segunca.

As crianas devem ser supervisionadas por persona responsavel para assegurar-se de que nao brinquem com o aparelho. O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados, segudo as normas em vigor.

Se o cabo de alimentacao estiver danificadodeeraser substituido pello fabricante,pelo seu service de assistencia Tecnica ou por uma persona com qualifica o semelhante, a fim de prevenir qualquer tipo de risco.

Toda eventual modifica o necessaria para o systeme eltrico para instalar a coifa devera ser efetuada somente por pessoas competentes.

Éperigo modicar ou tentar modifier as caractéristicas该怎么 system. No cas de reparçoes ou maus funconimentos do aparelho, não tente resolver o problema sem solicitar assistência.

As reparacoes efetuadas por pessoas não competentes podem provocar danos.

Para eventuais intervenções, entre em contacto com uma Centro de Assistência Tecnica autorizzato para efetuar a reposicao de peças. Verifique sempre se todas as partes elétricas, (luzes, aspirador), está desligadas se o aparecido não estiversendo uso. Leia o manual de instruções completenessamente antes de efetuar operações na coífa.

Autilização da coífa não pode serDIFFrente daquela de aspirador de fumos de cocção nas cozinhas dométricas.

Qualquerutilizaçãodiferente daquelaindicadaeximeofabricante de qualquerresponsibilitadé.

0 peso maximal total de eventuais objetivos positionados ou pendurados (quando previsto) na coifa nao deve superar 1,5 Kg.

Apos a instalacao das coifas en aco inox e necessario etetuar a limpeza da meima para remove os residuos de adesivo de protecao Para esta operacao o fabricante recomenda a utilizao das toalhetes fornecidas com o equipamento, disponiveis tambem para a compra.

Autilização de outros temas de detergentes exime o fabricante da responsabilité por danos que podem serprovocados.

SEGURANÇA ADVERTÊNCIAS

Osysteme eltrico e provido de ligaao a terra, segudo as normas de segurana internacionais; lem disso, esta em conformidade com as legislacoes Europeias sobre a anti-interferencia rado. Nao connecte o aparelho em conduitas de descarga de fumos produzidos pela combustao (caldeiras, hareiras, etc). Verifique se a tensione de rede corresponde aquela aparecda pela placal instalada dentro da coifa. A distancia minima de segurance entre o plano de cocao e a coifa deve ser deleo menos 65cm. Nao efetuar cocoes com chama "livre" sob a coifa. Controle as fritadeiras durante o uso: o oleo sobraquecido pode inflamar-se.

• Assegure-se da presença de uma ventilação adequada no ambiente de instalação da coifa se ela for realizada com outros apareiros que utilizeam combustíveis como o gás ou outros.

• Nao agenda chamas livres sob a coifa.

• Nao conecte o aparelho em conducas de descarga de fumos produzidos pela combustao (caldeiras, lareiras, etc).

• Assegure-se de que todas as legislações vigentes sobre a descarga do ar para fora do local tenham sido respeitadas antes dautilização da coifa.

Antes de proceder com qualier operatione de limpeza ou de manutenao, desconnecte o aparelho removendo a fcha ou agindo sobre o interruptor germ. A casa fabricante declina qualier responsabilitadper eventuais danos que posssam direta ou indiretamente, ser causados a pessoas, objetos e animais domesticos decorrentes da inobservancia de todas as prescrioeis indicadas no respectivo manual de instrucao e, principalmente, daquelas relativas advertencias em materia de instalacao, uso e manutenao do aparelho. -se a limpeza nao tiver sido feita, existo o risco de incendio, de accordo com as instruções.

CUIDADO: As partes accesivosiephon aquecer quando foremutiladas com aparelhos de cozimento.

• O comprimento máximo do parafuso para a fixação de chaminés é de 10 mm (fornecido pelo fabricante).

ADVERTENCA: Se os parafusos ou os dispositivos de fixaçao nao foram instalados de acordo com estas instruções, existo o risco de perigos de origem elétrica.

CHARACTERISTICAS TECNICAS

Os dados tecnicos do eletrodomestico estápresentados nasplacas,positionadascentro da coifa.

INSTALAÇÃO

(parte reservada somente para pessoas qualificadas para a montagem da coifa)

A distancia entre o plano de coccao e a parte mais baixa da coifa da cozinha, de acordo com a norma, é deleo menos 65 cm (consulte a figura C1). Essa distancia é medida rigorosamente no ponto mais baixo da coifa com tensao não de seguranc. Baseando-se nesse detalhe previsto pelas normas Europeias, é possivel reduzir a distancia de algoins modelos de acordo com as especificações presentes no catalogo Gerald. Se as instruções do plano de cocao a gás especificam uma distancia maior, sera necessario considerá-las.

Na versao aspirante, o tubo de saida dos fumos deve ter um diametro nao inferior aquele da uniao da coifa.

Nos trechos horizontais o tubo deve ter uma leve inclinação (10% aproximadamente) para cima, a fim de direcionar o ar para fora do ambiente. Reduza ao minimo as curvas, verifique se os tubos possuem o complemento minimo indispensavel.

Respeite as normas vigentes sobre a descarga do ar para o exterior.

No caso deutilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc) alimentados a gás ou com outros combustíveis, providência uma ventilação adequada do local no qual ocorrê a respiração do fumos, segundo as normas vigentes.

Instruções de montagem: consulte a secç. “0” do presente manual.

LIGACAO ELETRICA

(parte reservada somente para pessoas qualificadas para a ligaçao) ATENCAO!

Antes de efetuar qualquer operacao na parte interna da coifa, desconnecte o aparelho da rede eltrica.

Assegure-se de que não sejam desconectados fios electrolycicos na parte interna da coifra; na ocorrência desse tipo de situação, entre em contacto com o centro de assistência mais proximo. Para a liação electrolytica, entre em contacto com o pessoal qualificado.

A conexão deve ser efetuada em conformidade com as disposções da lei em vigor. Verificque sa valvula limitadora e o Sistema elétrico pode suporar a cargo do aparelho (consulte a placu com as caractéricas tícnicas no item B). Alguns temas de aparelhos podem estar providos de cabo sem ficha, nesse caso, a ficha a ser realizada deve ser do tipo "normalizado", considerando que:

• o fio amarelo-verde deve ser'utilido para a ligation ao terra,
• o fio azul delve ser utilizado para o neutro,
• o fio marroim deve serutilado para a fase, o cabo nao deve entrar em contacto com partes quentes com temperatas superiores a 70^
• monte no cabo de alimentacao uma ficha adequada para a energia e connecte-a a

Se um aparecido fixo não estiver providó de cabo de alimentação e de ficha, ou de outras dispositivo que assegure a desconexão da rede, com uma distência de abertura dos contactos que permit a desconexão complete na condições da categoria de sobretensão III, as instruções deferem indicar que tais dispositivos de desconexão deverão estar previstos na rede de alimentação, em conformidade com as regras de instalação.

O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.

Antes de conectar o aparelho a rede elétrica, verifique se:

• a tensão de alimentação corresponde às qlabela指示a para alegar a forma de colocar as ferras.
• a tomada de terra é correta e funcional.
• o Sistema de alimentação está providido de ligaçao a terra eficaz, em conformidade com as normas vigentes.
• a tomada ou o interruptor omnipolar usados são de fácil acesso como equipamento instalado.

A casa fabricante declina qualquer responsabilitadce caso as normas de seguranca nao forem respeitadas.

COIFA NA VERSão COM EVACUação EXTERNA (aspirante)

Nessa versao, os fumos e os vapores da cozinha sao direcionados para o exterior atraves de um tubo de descarga.

O direcionador de descarga, que é saliente na parte superior da coifa, deve ser conectado com um tubo que conduc os fumos e os vapores para uma saía externa.

Nessa versao devem ser removidos os filtros de carvao ativado, quando existentes; para a extracao, consulte o item F. Quando a coifa de cozinha for aplicada simultaneamente a outros aparelhos que usam gas ou outros combustiveis, o local devera dispor de ventilacao sufficiente segudo as normas vigilentes.

Desvio para a Alemanha: quando a coifa de cozinha e os apareiros alimentados com energia分娩a daquela elétrica está em funcimento simultâneo, a pressão negativa no local não devará superar os 4 Pa (4 x 10-5 bar).

COIFA NA VERSão DE RECIRCULAÇÃO INTERNRA (filtrante)

Nessa versao o ar passa atraves dos filros de carva ativado para ser purificado e recicldo no ambiente da cozinha.

Controle se os filros de carvao ativado estao montados no motor, caso contrario, instale-os seguiho as indicacoes das instruções no item H.

Se a coifa estiver preparada para a versao filtrante, remova a valvula de retencao montada na uniao de saida do motor.

Para obter o melhor rendimento, é aconsehável utiliser a terreira velocidade na presence de fortes odores e vapeores, a seguda velocidade nas condições normais, a primeira velocidade para manter o ar limpo com baixos consumos de energiaétrica.

E aconselhavel colocar em funcaoamento a coifa no inicio da coccao e mante-la em funcaoamento ate a eliminaao dos odores.

FUNCIONAMENTO

1. BOTOEIRA DE 5 TECLAS

LUZ-Botao

ON/OFF

LUZ

MOTOR-Botao1,2,3,OFF

1: acontez o motor com a velocidade minima

2: acontez o motor com a velocidade media

3: acontez o motor com a velocidade maxima

OFF: desligo o motor

2. BOTOEIRA ELETRONICA

Botao luz

• ON: luz acesa (botão iluminado),
• OFF: luz apagada;

Botão

Pressionando a tecla é reduzida a velocidade do motor.

A velocidade 1, 2 e 3 é visualizada pelo n° de leds aceses, excluindo-se o led luz e timer.

Botão +

Pressionando a tecla é AUGMENTADA a velocidade do motor.

A velocidade 1, 2 e 3 é visualizada pelo n° de leds acemos, excluindo-se o led luz e timer.

(Na versao com 4 velocidades a tecla + apareca uma luz intermitente. A 4^ velocidade, ou intensiva, é cronometrada e antes aproximamente 15 minutos o motor passa automaticamente para a 3^ velocidade).

Botão modalidade

Funcao: acendimento e desligamento do motor coifa.

A funcio velocidade desejada viabiliza o acendimento do motor com a ultima velocidade selecionada antes do desligamento anterior.

Optional: versus com radio-controlo (disponível somente para algumas versões).

ADVERTÉNCIAS (VERSÃO COM RÁDIO-CONTROL):

Posizione o aparelho longe de fontes de ondas eletromagnéticas que podem causar interferência na eletrónica da coifa Distança maior deestrionamento 5 metros. Essa distancia pode variar negativamente pel ação de interferências eletromagnéticas de outros aparelhos.

Botão luz do controlo remoto: on/off luz.

Botão - e + diminuência/aumento velocidade (para acontecer o motor, pressione a tecla + ou a tecla -, indiferente).

Botao timer:veja instruções a seguir.

Botão timer eaturação filtros

• Esta funcao viabiliza o desligamento automatico da coifa aps os 15 minuto de funcionamento com a velocidade definida anterior-mente (botao com luz intermitente).
• Após aproximadamente 30 horas de funciona o botão propoe a lavagem dosiros metálicos (botão iluminado de vermelho). Para desativar o alarme, pressione o botao timer por osuns segundos, ato apagamento da luz vermelha. Sucessivamente, deslige a coifa e ligue-a novamente para verifi car o anulamento do alarme.

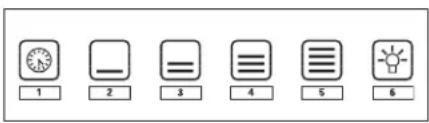

3. BOTOEIRA ELETRONICA

1: Timer/Alarme filters

A luz fixa VERMELHA indica a ativação do alarme filtró de gorduras (após 30 horas), para desativar esse alarme e zerar os contadores, mantenha pressionada a teça por 3 segundos.

Luz VERMELHA intermitente indica a ativação da função timer.

Essa func o ser ativada somente se durante a pressao da tecla (prolongada ou nao) o motor ja estiver ativo numa velocidade qualquer. Essa func o determina o desligamento automatico da coifa aps os 15 minutos.

Com a funcao Timer ativa, a coifa pode ser, em todo caso, desligada pelo utilizador e a funcao sera desativada.

A funcio Timer permanece associada a uma velocidade. A troca da velocidade, com a funcio timer ativa, implica a sua desativacao.

2:1° Velocidade

Na situaço de LED apagado, a pressao nao prolongada da tecla implica a ligaço da coifa na 1^ velocidade e o acendimento do respectivo LED.

A funcão está ativada quando a tecla for liberada.

Na situação de LED apagado e uma outras velocidade ativa, a pressão da tecla implica a seleção da 1^ velocidade, o acendimento do respectivo LED e o apagamento do LED associado à velocidade anteriorsmente selecionada.

Com LED acesso, a pressao da tecla implica o desligamento do LED e do MOTOR.

Com LED apagado a pressão prolongada (pelo menos 3seg) da tecla implica a ativação da função recirculação. Durante a função recirculação (com a duração de 24 horas), o LED pisca. A partir da ativação dessa função, a coífa permanece por 1 hora na 1^ velocidade, depuis para por 3 horas e ativa-se novamente por mais uma hora. Estes ciclo são repetidos às o timeout.

Com essa funcao ativada nao podem ser selecionadas as otheras velocidades. Para Remover essa funcao, mantenha pressionada por ao tempo os 3 segundos a tecla 2.

3:2° Velocidade

Na situação de LED apagado e uma outra velocidade ativa, a pressão da tecla (prolongada ou não) implica a seleção da 2^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade selecionada anteriorsmente.

Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da teça não tem efeito.

Com o LED aceso, a pressao da tecla3 nao tem efeitos.

Para desligar a coifa e necessario selecionar a 1^ velocidade e, na sequencia, pressionar novamente esta tecla.

4:3° Velocidade

Na situação de LED apagado e uma outra velocidade ativa, a pressão da tecla (prolongada ou não) implica a seleção da 3^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade selecionada anteriorsmente.

Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da teça não tem efeito.

Com o LED aceso, a pressao da tecla4 nao tem efeitos.

Para desligar a coifa e necessario的选择a 1^ velocidadee,na sequencia, pressionar novamenteessa tecla.

5:4° Velocidade

Na situação de LED apagado e uma outras velocidade ativa, a pressão (prolongada ou não) da tecla implica a seleção da 4^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade的选择法� anteriorsmente.

Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da teça não tem efeito.

Com o LED acesso, a pressao da tecla5 nao tem efeitos.

A quarta velocidade deve permanecer acesa por no maximo 14 minutos, aoos os quais deve voltar para a terreira.

Para desligar a coifa e necessario selectionar a 1^ velocidade e, na sequencia, pressionar novamente esta tecla.

Luz: A pressao breve da tecla T6 acende e apaga a luz. A tecla T6 acende quando a luz está acesa.

Remote Binding (optional): Com motor e luz apagada, a pressão prolongada da tecla T6 ativa a modalidade de associação do controlo remoto. A tecla T6 pisa por um tempo máximo de 10 segundos. Durante estas sinais intermitentes deve ser pressionada pelo menos uma tecla do RADIO-controlo. A funcao é desativada antes 10 segundos ou antes, ao ser detetado um controlo remoto compa-tivel.

Gestão da pressão das teclas:

Pressao prolongada dedo presente sobre a tecla por pelo menos 3 segundos, a funcao e desativada durante a pressao.

Pressão não prolongada = dedo presente na tecla por menos de 3 segundos, a funcao é ativada ao ser liberada.

Rádio-controlo (optional): Posiciono o aparecido longe de fontes de ondas eletromagnéticas que podem causar interferência na eletrónica da coífa.

Distência maior deestrutura 4 metros. Essa distancia pode variar negativamente pelagao de interferencias eletromagnéticas de outros aparelhos.

FILTROS INSTRUÇÉS PARA A EXTRAÇÃO E A SUBSTITUÇÃO

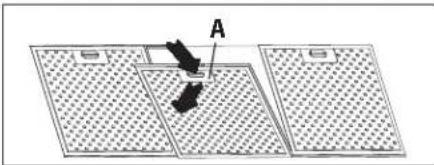

1. FILTROS METÁLICOS

Para a extração do filtró metalico anti-gordura basta atrar sobre o puxador A até que saia da guía dianteira; nesse punto, inclinando levemente para baixo, faça-o sair pela guía traseira. Para a insercão, inverte a operação.

Coifas com paine para aspiracao perimetral:

• abra o paine (consule fig. 1). Para remove o filtro metálico anti-gordura, atue sobre o puxador A.

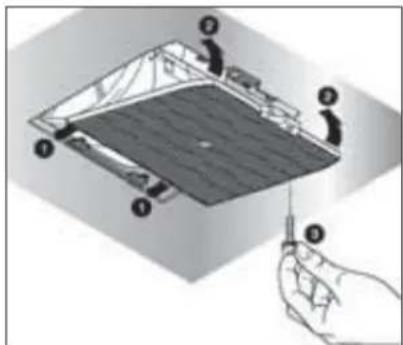

2. FILTROS DE CARVÃO ATIVADO

Para a substituição dos filtros de carvão ativado, siga as seguients indicacoes: remove os filtros metalicos de acordo com as indentações anteriores. Nesse punto é possivel terAceio fácil aois bois filtros que estao enganchados no lado direito e esquerdo do direcionador.

Para a montagem/substitucao, consulte a figura.

No caso de coifa com-camera do motor, o fazer estara posicao na parte inferior da propria-camera. Para a montagem/substitucao, consulte a figura.

Para solicitar os novos filtros de carvão, procure o distribuidor/revendedor.

SOMENTE PARA A ITALIA: Descarregue o respetivo modulo de pedigo do filtro no site: www. falmec.com (cesso no menu suspenso assistencia).

3. PAINEL REMOVIVEL

Para remover o painel, siga a instrucao da fig. H3

ILUMINACAO MONTAGEM E SUBSTITUÇÃO

1. LÁMPADA DA PLAFONIEIRA

Para substituir a lampada do "Square halogen light":

a) Assegure-se de que o aparelho esteja desconectado da energia elétrica.
b) Abra completeness o paine t a em angulo de 90^ (consulte figura)
pressionando sobre PUSH
c) Substitua a lampada por uma análago (halógena max 20 W, 12 Volts casquilho G4).
d) Feche novamente o paine. Se o paine nao fechar corretamente, repita a operacao a partir do item b.

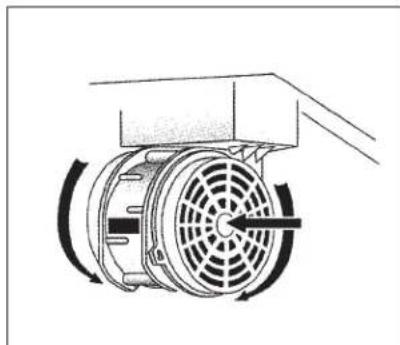

2. FILTROS DE CARVÃO ATIVADO

Tém a função de refer os odores presentes no fluxo de ar que os atravessa. O ar depurado por passagens successivos atraves dos filtros é reintroduzido no ambiente da cozinha. Os filtros de carão ativado não podem ser lavados e devem ser substituidos, em media, a cada 3-4 vezes (dependendo do uso). Para a substituição dos filtros de carão ativado, siga as instruções de acordo com o item H2.

3. LAMPADA FLUORESCENTE

Substituacao do tubo fluorescente:

a) Desconecte o aparelho da rede de alimentacao;
b) Remova o eventual o paineim aço desparafusando os parafusos de fixação;
c) Remova o tubo fluorescente girando em 90^ e substituia-o por um de caracteristicas analgas (8W-13W-21W-28W conforme o modelo);
d) Conecte novamente o aparecido à rede de alimentação.

MANUTENÇA O LIMPEZA

Uma manutenao constante garante um bom functiamento e um bom rendimento no decorrer do tempo. Atencao espeal deve ser dedica ao filros metalicos anti-gordura e ao filros de carva ativado, efetivamente, a limpeza frequente dos filros e dos seu suportes garante que na coifa nao se acumulem gorduras que sao perigosas pela faculdade de provocar incendio.

1. FILTROS ANTI-GORDURA METÁLICOS

Tém a função de reter as partículas gordurosas em suspensão, por isso é aconsehlável lavá-los uma vez por mês com água quente e detergente, evitando boa-los. Aguarde até que estejam secos antes de monta-los novamente.

Para a desmontagem e a montagem, consulte instruções no item H1. É recomendável manter uma frequência constante na operação.

2. FILTROS DE CARVAO ATIVADO

Tém a função de reter os odores presentes no fluxo de ar que os atravessa. O ar depurado por passagens successivas atraves dos filtros é reintroduzido no ambiente da cozinha. Os filtros de carvalho ativado não podem ser lavados e devem ser substituídos, em media, a cada 3-4 meSES (dependendo do uso).

Para a substituição dos filtros de carão ativado, siga as instruções de acordo com o item H2.

3. LIMPEZA EXTERNA

É recomendável limpar as superficies externas das coifas pelo menos a cada 15 dias para evitar que as substancias oleosas ou gordurosas posham danificar as superficies em aço. A limpeza da coifa deve ser efetuada using um pano humido com detergentile liquido neutro ou com alcoo desnaturado. No caso de material com tratamento anti-impressao digital (Fasteel), etetue a limpeza somente com agua e sabao neutro,utilizing um pano macio,com cuidado para exxaguar e secar bem. Nao devem ser realizados produits que containham substancias abrasivas,panos com superficies asperas ou pano normalmente vendidos para a limpeza do aço. A utilização de substancias abrasivas e pano asperos provoca danos irreparaveis ao tratamento da superficie do aço.

A consequencia direta da inobservancia destas advertencias sera a deterioracao irreversible da superficie do ao.

Essas advertenciasdeferao ser conservadas com o manual de instruções da coifa. O produtor declina qualquer responsabilitadeno caso de inobservança destas instruções.

4. LIMPEZA INTERNA

E proibida a limpeza de partes eltricas ou partes relativas ao motor dentro da coifa, com liquidos ou solventes;

Nao use produits que contenham abrasivos. Efetue todas essas operacoes desconectando preventivamente o aparelho da rede elétrica.

GARANTIA

O novo aparecido é coberto pela garantia. As condições de garantia estápresentadas integralmente na ultima págin da capa deste manual.

A casa fabricante não responde por possiveis imprecisoes, que poder ser atribuidas a erros de impressao ou de transcricao, contidas no presente manual. Reserva-se o direito de efetuar nos proprios produits as modificações que julgar necessarias ou uteis, respeitan do os intestesses dos Utilizadores, sem prejudicar as caracteristicas essenciais de funcionalidade e de segurance.

• Apoie a barra de sustentacao (A-Fig. 1) na parede, a uma altitude do plano de coccao determinada pela soma das cotas X + Y + 320mm
• Controle com um nivel de bolha o alinhamento horizontal e marque nas extremidades da barra 2 pontos para a disposicao dos furos.
  -Fure, introduza 2buchas de expansao de 8mm e fixe a barra com os respetivos parafusos.

Fase 2

• Engate a coifa à barra de sustentação (Fig. 2).
• Regule o alinhamento da coifa atraves dos parafusos dos suportes (Fig. 2).

O parafuso superior (B) regula a distancia em relaço à parede, o inferior (C) o deslizamento vertical.

Fase 3

• Para evaporar o desengaste da coifa devido a uma pressao de baixo para cima, fixe-a à parede com uma bucha de expansão e com o respetivo parafuso,utilizando os respetivos furos presentes na parte de trás da coifa ou os suportes da tampa.
  No caso de versao aspirante, conecte a uniao de saida do ventilador a descarga externa mediante tubagem idonea.
  -Efetue a conexao eltrica somente apso s ter desconectado a alimentacao eltrica da coifa.

Fase 4

• Introduza o prolongamento (H) na chaminé (G) e fixe o Conjunto no corpo da coifa mediante os 8 parafusos (V1).
• Faça deslizar o prolongamento (H) às alcancar a alta desejada.
• Uma vez encontrar a posicao ideal, apoie na parede o suporte (L), controle com um nivel de bolha o alinhamento horizontal e marque nas extremidades 2 pontos para a disposicao dos furos.
  -Fure, introduza 2buchas de expansao de 4mm e fixe a barra (L) com os respetivos parafusos.
• Parafuse com os parafusos (M) o prolongamento (H) ao suporte (L).
• Alimente eletricamente a coifa respeitando as normas em vigor (secq. D).
