Tuotetyyppi	Imu- tai suodatintoimintoinen liesituuletin
Merkki	Falmec
Malli	West
Versio	Imu (ulkoilma) tai kierrätysilma (suodatus)
Sähkönsyöttö	230 V / 50 Hz (tarkista tyyppikilvestä)
Moottorin teho	Ei määritelty (katso sisäpuolen kilpi)
Valaistus	Halageeni (max 20 W, 12 V, kanta G4) tai LED versiosta riippuen
Nopeuksien lukumäärä	4 (joista yksi ajastettu intensiivinen 15 min)
Ohjaus	Elektroninen kosketuspainikkeilla (5 painiketta) tai lisävarusteena kaukosäädin
Rasvasuodattimet (metalliset)	Pestävät (kuuma vesi ja neutraali pesuaine, kuukausittain)
Aktiivihiilisuodattimet	Vaihto 3-4 kuukauden välein (ei pestävät)
Turvaetäisyys vähintään	65 cm keittotason ja liesituulettimen välillä
Liitäntähalkaisija	≥ liesituulettimen liitäntähalkaisija (ei määritelty)
Ulkopintamateriaali	Ruostumaton teräs
Paino	Ei määritelty
Mitat (L x S x K)	Ei määritelty
Takuu	Kyllä, ehdot ohjeen takana

Usein kysytyt kysymykset - West FALMEC

Mikä on vähimmäisetäisyys keittotason ja liesituulettimen välillä?

Turvaetäisyys on 65 cm. Jos kaasulieden ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Miten metalliset rasvasuodattimet puhdistetaan?

Pese metalliset suodattimet kuukausittain kuumalla vedellä ja pienellä määrällä neutraalia pesuainetta. Vältä taivuttamasta. Kuivaa hyvin ennen takaisin asennusta. Ne voidaan myös pestä astianpesukoneessa.

Milloin ja miten aktiivihiilisuodattimet vaihdetaan?

Vaihda aktiivihiilisuodattimet 3–4 kuukauden välein käytöstä riippuen. Vaihtaaksesi irrota ensin metallisuodattimet, sitten napsauta irti moottorin molemmilla puolilla olevat hiilisuodattimet.

Miten valaisimen lamppu vaihdetaan?

Irrota liesituuletin ensin verkkovirrasta. Halogeenikattovalaisimessa avaa paneeli 90° painamalla PUSH, ja vaihda lamppu halogeenilamppuun max 20 W, 12 V, kanta G4. LED-spot-valaisimissa ota yhteys ammattitaitoiseen teknikkoon.

Mitä tehdä kun suodattimien punainen merkkivalo syttyy?

Pysyvä punainen merkkivalo ilmaisee, että metallisuodattimet on pestävä (30 käyttötunnin jälkeen). Palauttaaksesi hälytyksen pidä ajastin-painiketta painettuna noin 3 sekuntia, kunnes merkkivalo sammuu.

Miten ajastintoimintoa käytetään?

Ajastin sammuttaa liesituulettimen automaattisesti 15 minuutin kuluttua. Aktivoi se painamalla ajastinpainiketta moottorin käydessä. Merkkivalo vilkkuu punaisena. Poistaaksesi ajastimen paina uudelleen tai sammuta liesituuletin.

Voinko käyttää liesituuletinta kierrätysilmatilassa ilman ulkoilmakanavaa?

Kyllä, liesituuletin voi toimia kierrätysilmalla aktiivihiilisuodattimien avulla. Tässä tapauksessa poista takaiskuventtiili moottorin liitännästä. Varmista, että hiilisuodattimet on asennettu oikein.

Miten liesituuletin asennetaan oikein?

Asennuksen saa suorittaa vain ammattitaitoinen asentaja. Kiinnitä tukitanko seinään sopivalle korkeudelle (65 cm etäisyys keittotasosta), ripusta liesituuletin, säädä kohdistus ja kiinnitä se seinään. Liitä poistokanava, jos kyseessä on imuversio.

Mitä tehdä, jos kaukosäädin ei toimi?

Varmista, että kaukosäädin on alle 4 metrin päässä liesituulettimesta ja ettei mikään sähkömagneettinen lähde häiritse. Tarvittaessa yhdistä kaukosäädin uudelleen pitämällä valopainiketta painettuna (moottori ja valo pois päältä), kunnes painike vilkkuu, ja paina sitten kaukosäätimen jotain painiketta.

Mitä puhdistusaineita teräspinnalla voi käyttää?

Käytä pehmeää liinaa, joka on kostutettu pienellä määrällä neutraalia nestemäistä pesuainetta tai denaturoitua alkoholia. Vältä hankaavia aineita, kovia sieniä ja kaupallisia teräksenpuhdistusaineita, sillä ne vahingoittavat pintaa. Sormenjälkisuojatulla Fasteel-teräksellä käytä vain neutraalia saippuavettä.

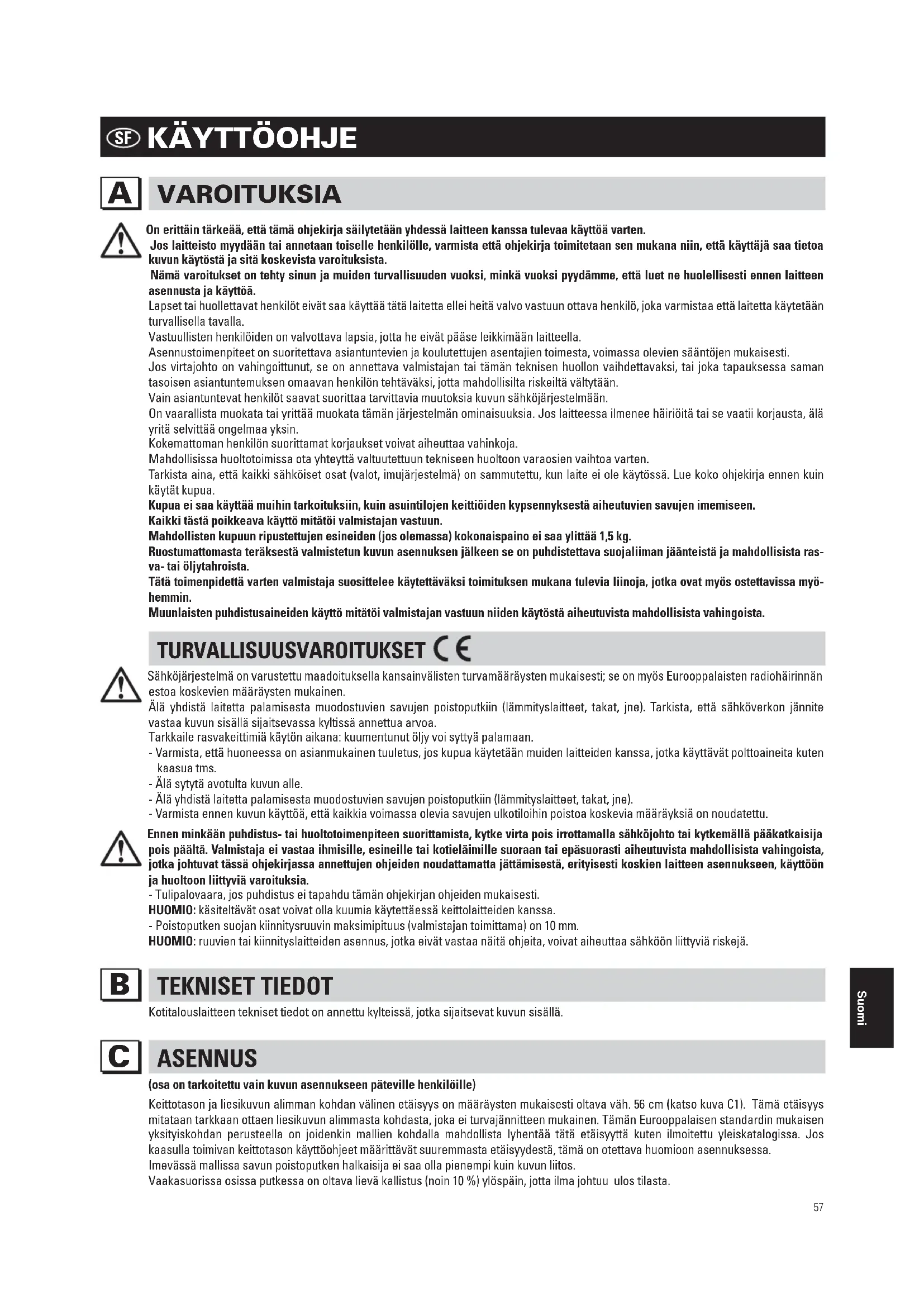

KÄYTTÖOHJE West FALMEC

On erittäin tärkeää, että tämä ohjekirja säilytetään yhdessä laitteen kanssa tulevaa käyttöä varten.

Jos laitteisto myydään tai annetaan toiselle henkilölle, varmista että ohjekirja toimitetaan sen mukana niin, että käyttäjä saa tietoa kuvun käytöstä ja sitä koskevista varoituksista.

Nämä varoitukset on tehty sinun ja muiden turvallisuuden vuoksi, minkä vuoksi pyydämme, että luet ne huolellisesti ennen laitteen asennusta ja käyttöä.

Lapset tai huollettavat henkilöt eivät saa käyttää tätä laitetta ellei heitä valvo vastuun ottava henkilö, joka varmistaa että laitetta käytetään turvallisella tavalla.

Vastuullisten henkilöiden on valvottava lapsia, jotta he eivät pääse leikkimään laitteella.

Asennustoimenpiteet on suoritettava asiantuntevien ja koulutettujen asentajien toimesta, voimassa olevien sääntöjen mukaisesti.

Jos virtajohto on vahingoittunut, se on annettava valmistajan tai tämän teknisen huollon vaihdettavaksi, tai joka tapauksessa saman tasoisen asiantuntemuksen omaavan henkilön tehtäväksi, jotta mahdollisilta riskeiltä vältytään.

Vain asiantuntevat henkilöt saavat suorittaa tarvittavia muutoksia kuvun sähköjärjestelmään.

On vaarallista muokata tai yrittää muokata tämän järjestelmän ominaisuuksia. Jos laitteessa ilmenee häiriöitä tai se vaatii korjausta, älä yritä selvittää ongelmaa yksin.

Kokemattoman henkilön suorittamat korjaukset voivat aiheuttaa vahinkoja.

Mahdollisissa huoltotoimissa ota yhteyttä valtuutettuun tekniseen huoltoon varaosien vaihtoa varten.

Tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu, kun laite ei ole käytössä. Lue koko ohjekirja ennen kuin käytät kupua.

Kupua ei saa käyttää muihin tarkoituksiin, kuin asuintilojen keittiöiden kypsennyksestä aiheutuvien savujen imemiseen.

Kaikki tästä poikkeava käyttö mitätöi valmistajan vastuun.

Mahdollisten kuvun ripustettujen esineiden (jos olemassa) kokonaispaino ei saa ylittää 1,5 kg.

Ruostumattomasta teräksestä valmistetun kuvun asennuksen jälkeen se on puhdistettava suojaliiman jäänteistä ja mahdollisista rasva- tai öljytahroista.

Tätä toimenpidettä varten valmistaja suosittelee käytettäväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myöhemmin.

Muunlaisten puhdistusaineiden käyttö mitätöi valmistajan vastuun niiden käytöstä aiheutuvista mahdollisista vahingoista.

TURVALLISUUSVAROITUKSET

Sähköjärjestelmä on varustettu maadoituksella kansainvälisten turvamääräysten mukaisesti; se on myös eurooppalaisten radiohäiriöiden estoa koskevien määräysten mukainen.

Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne.). Tarkista, että sähköverkon jännite vastaa kuvun sisällä sijaitsevassa kyltissä annettua arvoa.

Tarkkaile rasvakeitintä käytön aikana: kuumentunut öljy voi syttyä palamaan.

• Varmista, että huoneessa on asianmukainen tuuletus, jos kupua käytetään muiden laitteiden kanssa, jotka käyttävät polttoaineita kuten kaasua tms.
• Älä sytytä avotulta kuvun alle.
• Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne.).
• Varmista ennen kuvun käyttöä, että kaikkia voimassa olevia savujen ulkotiloihin poistoa koskevia määräyksiä on noudatettu.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Valmistaja ei vastaa ihmisille, esineille tai kotieläimille suoraan tai epäsuorasti aiheutuvista mahdollisista vahingoista, jotka johtuvat tässä ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä, erityisesti koskien laitteen asennukseen, käyttöön ja huoltoon liittyviä varoituksia.

- Tulipalovaara, jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti.

HUOMIO: käsiteltävät osat voivat olla kuumia käytettäessä keittolaitteiden kanssa.

• Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan toimittama) on 10 mm.

HUOMIO: ruuvien tai kiinnityslaitteiden asennus, jotka eivät vastaa näitä ohjeita, voivat aiheuttaa sähköön liittyviä riskejä.

TEKNISET TIEDOT

Kotitalouslaitteen tekniset tiedot on annettu kilvissä, jotka sijaitsevat kuvun sisällä.

ASENNUS

(osa on tarkoitettu vain kuvun asennukseen päteville henkilöille)

Keittotason ja liesikuvun alimman kohdan välinen etäisyys on määräysten mukaisesti oltava väh. 56 cm (katso kuva C1). Tämä etäisyys mitataan tarkkaan ottaen liesikuvun alimmasta kohdasta, joka ei turvajännitteen mukainen. Tämän eurooppalaisen standardin mukaisen yksityiskohdan perusteella on joidenkin mallien kohdalla mahdollista lyhentää tätä etäisyyttä kuten ilmoitettu yleiskatalogissa. Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasta etäisyydestä, tämä on otettava huomioon asennuksessa.

Imevässä mallissa savun poistoputken halkaisija ei saa olla pienempi kuin kuvun liitos.

Vaakasuorissa osissa putkessa on oltava lievä kallistus (noin 10 % ylöspäin, jotta ilma johdetaan ulos tilasta.

Vältä mutkia ja varmista, että putkien pituus on minimoitu.

Noudata voimassa olevia ilman ulkoilmaan poistoa koskevia määräyksiä

Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti.

Asennusohjeet: katso tämän käyttöoppaan osa "0".

SÄHKÖLIITÄNNÄT

(osa tarkoitettu vain putkiliitosten tekemiseen päteville henkilöille)

HUOMIO!

Ennen minkään toimenpiteen tekemistä kuvun sisällä, irrota laite sähköverkosta.

Varmista, ettei kuvun sisällä irtoa tai leikkaudu sähköjohtoja; jos näin tapahtuu, ota yhteyttä lähimpään huoltopalveluun. Sähköliitäntöjen tekemistä varten ota yhteyttä asiantuntevaan henkilöstöön.

Liitännät on tehtävä voimassa olevien lakien mukaisesti. Varmista, että erotusventtiili sähköjärjestelmästä kestää laitteiston kuormituksen (katso teknisten ominaisuuksien kyltti kohdassa B). Jotkut laitetyypit saatetaan toimittaa johdolla ilman pistoketta; tässä tapauksessa käytä standardoitua pistoketta, ottamalla huomioon, että:

• kelta-vihreä johto on tarkoitettu maadoitukseen, -sininen johto nollajohto, -ruskea johto on vaihejohto, johto ei saa päästä kosketuksiin kuumien osien kanssa, joiden lämpötila on yli 70°C
• asenna virtajohtoon kuormitukseen sopiva pistoke ja liitä se asianmukaiseen turvapistokkeeseen.

Jos kiinteä laitteisto ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen katkaisun III ylijännitekategorian olosuhteissa, ohjeiden on osoitettava, että nämä virrankatkaisulaitteet ovat olemassa sähköverkossa asennusta koskevien määräysten mukaisesti.

Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.

Ennen laitteen yhdistämistä sähköverkkoon, varmista että:

• virransyötön jännite vastaa teknisten ominaisuuksien kyltissä annettua arvoa.
• maadoituspistoke on oikea ja toimii.
• virransyöttöjärjestelmä on varustettu tehokkaalla maadoituksella voimassa olevien määräysten mukaan.
• yleiskatkaisija tai -pistoke on helposti ulottuvilla laitteiston ollessa asennettu.

Valmistaja ei ota mitään vastuuta, jos turvamääräyksiä ei ole noudatettu.

LIESIKUPU ilman ulos johtavaa versiota (imu)

Tässä versiossa keittiön savut ja höyryt johdetaan ulkotilaan poistoputken kautta.

Poistojohon, joka tulee ulos kuvun yläosasta, on liitettävä putki, joka johtaa savut ja höyryt ulkoiseen poistoaukkoon.

Tästä versiosta poistetaan aktiivihiilisuodattimet, jos olemassa; niiden irrottamiseksi katso ohjeet kohdasta F. Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käyttävät kaasua tai muita polttoaineita, tilassa on oltava riittävä tuuletus voimassa olevien määräysten mukaisesti.

Saksan poikkeus:

Kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).

Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi hajujen vähentämiseksi ja takaisin keittiön sisäilmaan.

KIERTOILMAKUPU

Tarkista, että aktiivihiilisuodattimet on asennettu moottoriin, jos näin ei ole, asenna ne kuten neuvottu kohdan H ohjeissa.

Jos kupu toimitetaan suodattavalla versiolla, poista takaisinvirtauksen estävä venttiili, joka on asennettu moottorin ulostuloliitäntään.

Tehokkuuden vuoksi suosittelemme käyttämään kolmosnopeutta voimakkaiden hajujen tai höyryjen tapauksessa, kakkosnopeutta normaaleissa olosuhteissa, ja ykkösnopeutta pitämään ilma puhtaana matalalla sähköenergian kulutuksella.

Suosittelemme käynnistämään kuvun keittämisen alussa ja pitämään sitä päällä, kunnes hajut ovat hävinneet.

TOIMINTA

1. PAINIKKEET VIIDELLÄ NAPPAIMELLA

VALO-Painike

ON/OFF

VALO

MOOTTORI-Painikkeet 1,2,3,OFF

1: käynnistä moottori miniminopeudelle 2: käynnistä moottori keskinopeudelle 3: käynnistä moottori maksiminopeudelle

OFF: sammuta moottori

2. VIRTAPAINIKKEET

Valopainike

ON: valo palaa (painike valaistu); - OFF: valo sammunut;

Painike

Painamalla painiketta vähennetään moottorin nopeutta.

1, 2 ja 3 nopeudet näytetään palavien led-valojen määrällä, pois lukien valon ja ajastimen led-valot.

Painike +

Painamalla painiketta nostetaan moottorin nopeutta. 1, 2 ja 3 nopeudet näytetään palavien led-valojen määrällä, pois lukien valon ja ajastimen led-valot.

(Versiossa, jossa on neljä nopeutta, painike + näyttää vilkkuvan valon. Nelosnopeus, tai intensiivinen nopeus, on ajastettu ja noin 15 minuutin jälkeen moottori siirtyy automaattisesti kolmosnopeudelle).

Tila-painike

Toiminta: kuvun moottorin käynnistys ja sammutus.

Toiminto haluttu nopeus antaa mahdollisuuden käynnistää moottori viimeisimmällä sammutusta edeltäneellä nopeudella.

Valinnainen: kauko-ohjattava versio (saatavilla vain joissakin malleissa).

VAROITUKSIA (kauko-ohjattava versio):

Aseta laite kauaksi sähkömagneettisten aaltojen lähteistä, jotka saattavat häiritä kuvun elektroniikkaa.

Maksimi toimintaetäisyys on viisi metriä. Tämä etäisyys voi vaihdella johtuen muiden laitteiden sähkömagneettisesta häirinnästä.

Kaukosäätimen valopainike; on/off-valo.

Painikkeet - ja + nopeuden vähennys/lisäys (moottorin käynnistämiseksi paina joko - tai +).

Ajastin-painike ja suodattimien täyttyminen

Tämän toiminnon avulla kupu sammuu automaattisesti, kun se on toiminut 15 minuuttia aikaisemmin asetetulla nopeudella (vilkkuva valopainike). - Noin 30 käyttötunnin jälkeen painike ehdottaa metallisuodattimien pesua (painike palaa punaisena). Hälytyksen poistamiseksi paina ajastin-painiketta muutaman sekunnin ajan, kunnes punainen valo sammuu. Tämän jälkeen sammuta kupu ja käynnistä se uudelleen varmistaaksesi hälytyksen poistumisen.

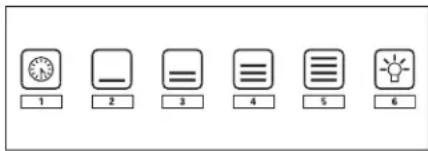

3. KAPASITIIVINEN SÄHKÖINEN OHJAUS

1: Ajastin/Suodatinhälytys

Kiinteä PUNAINEN valo ilmoittaa rasvasuodattimien hälytyksestä (30 tunnin jälkeen). Tämän hälytyksen poistamiseksi ja aikalaskimen nollaamiseksi, pidä nappia painettuna kolme sekuntia.

Vilkkuva PUNAINEN valo ilmoittaa, että ajastintoiminto on aktivoitu. Tämä toiminto voidaan aktivoida vain, jos nappaimen painamishetkellä (pitkä tai lyhyt painallus) moottori on jo päällä jollakin nopeudella. Tämä toiminto määrää kuvun itsestään sammumisen 15 minuutin jälkeen.

Ajastin-toiminnon ollessa aktivoitu, kupu voidaan joka tapauksessa sammuttaa ja toiminto poistuu käytöstä. Ajastin-toiminto liittyy aina yhteen nopeuteen. Jos nopeutta vaihdetaan, ajastimen ollessa aktivoitu, se kytkeytyy pois käytöstä.

2: 1. Nopeus

Jos LED-valo on sammunut, nappaimen painallus käynnistää kuvun 1. nopeudella ja sytyttää vastaavan LED-valon. Toiminto aktivoituu nappaimen vapautuksesta.

Jos LED-valo on sammunut ja toinen nopeus on päällä, näppäimen painallus merkitsee 1. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammuu.

LED-valon ollessa päällä näppäimen painallus sammuttaa LEDin ja MOOTTORIN.

LED-valo sammuneena näppäimen pidempi painallus (väh. 3 s) aktivoi jakso-toiminnon. Jakso-toiminnon aikana (kesto 24 h) LED-valo vilkkuu. Tämän toiminnon aktivoinnista kupu pysyy päällä yhden tunnin 1. nopeudella, sen jälkeen se sammuu kolmeksi tunniksi ja aktivoituu taas tunniksi. Nämä jaksot toistuvat määräajan loppuun saakka.

Kun tämä toiminto on aktivoituna, et voi valita muita nopeuksia. Tämän toiminnon lopettamiseksi, pidä näppäintä 2 painettuna vähintään kolme sekuntia.

3: 2. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päällä, näppäimen painallus (lyhyt tai pidempi) merkitsee 2. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammuu. Jos LED-valo on sammunut ja mitään nopeutta ei ole aktivoitu, näppäimen painallus ei vaikuta mihinkään.

LED-valon palaessa näppäimen 3 painallus ei vaikuta mihinkään.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus, ja painettava sitten näppäintä uudelleen.

4: 3. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päällä, näppäimen painallus (lyhyt tai pidempi) merkitsee 3. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammuu.

Jos LED-valo on sammunut ja mitään nopeutta ei ole aktivoitu, näppäimen painallus ei vaikuta mihinkään.

LED-valon palaessa näppäimen 4 painallus ei vaikuta mihinkään.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus, ja painettava sitten näppäintä uudelleen.

5: 4. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päällä, näppäimen painallus (lyhyt tai pidempi) merkitsee 4. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammuu.

Jos LED-valo on sammunut eikä mitään nopeutta ole aktivoitu, näppäimen painallus ei vaikuta mihinkään.

LED-valon palaessa näppäimen 5 painallus ei vaikuta mihinkään.

1. Nopeuden on pysyttävä päällä enintään 14 minuuttia, sen jälkeen sen on palattava 3. nopeuteen.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus ja painettava sitten näppäintä uudelleen.

Valo: Näppäimen T6 lyhyt painallus sytyttää ja sammuttaa valon. Näppäin T6 syttyy, jos valo palaa.

Remote Binding (lisävaruste): Moottorin ja valon ollessa sammutettuina, näppäimen T6 pidempi painallus aktivoi kauko-ohjauksen laiteparin muodostustoiminnon. Näppäin T6 vilkkuu enintään 10 sekuntia. Vilkunnan aikana on painettava vähintään yhtä kauko-ohjaimen näppäintä. Toiminto kytkeytyy pois, kun 10 sekuntia on kulunut tai ennen, jos havaitaan yhteensopiva kauko-ohjain.

Näppäinten painallusten hallinta:

Pidempi painallus = sormi näppäimellä vähintään kolmen sekunnin ajan, toiminto aktivoituu painalluksen aikana.

Lyhyt painallus = sormi näppäimellä vähemmän kuin kolme sekuntia, toiminta aktivoituu näppäimen vapautuksesta.

Kauko-ohjaus (lisävaruste): Aseta laite kauaksi sähkömagneettisten aaltojen lähteistä, jotka saattavat häiritä kuvun elektroniikkaa.

Maksimi toimintaetäisyys on neljä metriä. Tämä etäisyys voi vaihdella, johtuen muiden laitteiden sähkömagneettisesta häirinnästä.

H SUODATTIMIEN POISTAMINEN JA VAIHTO

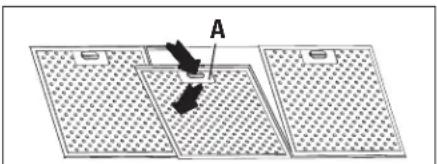

1. METALLISUODATTIMET

Metallisen rasvanpoistosuodattimen poistamiseksi on käytettävä hakasta A, kunnes se tulee ulos etukiskosta; tämän jälkeen kallista sitä alaspäin ja tuo se ulos takakiskosta. Asennusta varten tee toimenpide toisin päin.

Kupu, joissa paneeli kehämäistä imua varten:

• avaa paneeli (katso kuva 1). Metallisen rasvanpoistosuodattimen poistamiseksi käytä kahvaa A.

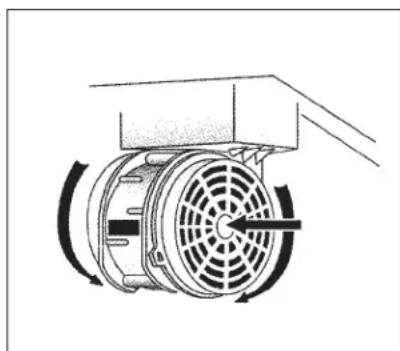

2. AKTIIVIHIILISUODATTIMET

Aktiivihiilisuodattimien vaihtoa varten toimi seuraavasti: poista metallisuodattimet, kuten neuvottu yllä. Näin pääset helposti käsiksi kahteen suodattimeen, jotka on kiinnitetty savujohtimen oikeaan ja vasempaan laitaan.

Asennusta/vaihtoa varten, katso kuva.

Kuvuissa, joissa on moottorikammio, suodatin sijaitsee kammion alaosassa. Asennusta/vaihtoa varten, katso kuva.

Uusien hiilisuodattimien tilausta varten, ota yhteyttä jälleenmyyjään/jakelijaan.

VAIN ITALIA: Lataa asiaa koskeva suodattimen tilauslomake sivulta: www.falmec.com (mene huollon pudotusvalikkoon).

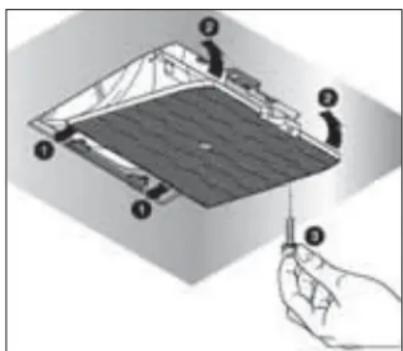

1. Irrotettava paneeli

Paneelin irrottamiseksi noudata kuvan H3 ohjeita.

VALAISTUKSEN ASENNUS JA VAIHTO

1. VALAISIN

"Square halogen light" -valaisimen vaihtaminen:

a) Varmista, että laite on irrotettu sähköverkosta. b) Avaa paneeli täysin 90 asteen kulmaan (katso kuva) painamalla PUSH. c) Vaihda lamppu samanlaiseen (halogeeni max 20 W, 12 V, liitin G4). d) Sulje paneeli. Jos paneeli ei sulkeudu oikein, toista kohdan b toimenpiteet.

2. LED-VALAISIN

Tässä tapauksessa kupu on varustettu normaalikytkennässä erittäin tehokkailla, vähän kuluttavilla ja kestävillä LED-valaisimilla. LED-valaisimen vaihto on annettava pätevien teknikoiden tehtäväksi, käyttäen vain alkuperäisiä varaosia.

3. LOISTEVALAISIN

Loisteputken vaihto

a) Kytke laite pois sähköverkosta; b) Poista mahdollinen teräspaneeli avaamalla kiinnitysruuvit; c) Poista loisteputki kiertämällä sitä 90° ja vaihda se toiseen samanlaisilla ominaisuuksilla varustettuun malliin (8W-13W-21W-28W mallista riippuen); d) Liitä laite takaisin sähköverkkoon.

HUOLTO JA PUHDISTUS

Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava metalliset rasvanpoistosuodattimet ja aktiivihiilisuodattimet. Toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, ettei kupuun keräänny rasvaa, joka voi aiheuttaa tulipalovaaran.

1. METALLISET RASVANPOISTOSUODATTIMET

Suodattimien tehtävänä on pidättää rasvamolekyylejä, minkä vuoksi suosittelemme niiden pesemistä kerran kuukaudessa kuumalla vedellä ja pesuaineella, välttäen niiden taittamista. Odota, että ne ovat kuivuneet kunnolla ennen niiden asennusta.

Irrotusta ja asennusta varten katso ohjeet kohdassa H1. Suosittelemme toistamaan toimenpiteen säännöllisesti.

2. AKTIIVIHIILISUODATTIMET

Niiden tehtävänä on pidättää niiden läpi virtaavan ilman hajuja. Puhdistettu ilma palautetaan keittiöön suodattimien läpi menon jälkeen. Aktiivihiilisuodattimia ei voi pestä ja ne on vaihdettava keskimäärin joka 3. - 4. kuukausi (riippuen käytöstä). Aktiivihiilisuodattimien vaihtoa varten noudata ohjeita kohdassa H2.

3. ULKOINEN PUHDISTUS

Suosittelemme puhdistamaan kuvun ulkoiset pinnat vähintään joka 15. päivä, jotta vältät öljyisten ja rasvaisten aineiden tarttumisen teräksen pintaan.

Kuvun puhdistus tapahtuu käyttämällä kosteaa liinaa ja neutraalia nestemäistä puhdistusainetta tai denaturoitua alkoholia.

Jos käytössä on materiaalin tahrankäsittely (Fasteel), suorita puhdistus vain vedellä ja neutraalilla saippualla käyttäen pehmeää liinaa ja huolehtien huolellisesta huuhtelusta ja kuivauksesta. Älä käytä hankaavia aineita sisältäviä tuotteita, hankaavia liinoja tai yleisesti myytäviä teräksen puhdistukseen tarkoitettuja liinoja. Hankaavien aineiden tai karkeiden liinojen käyttö vahingoittaa lopullista teräksen pintakäsittelyä.

Näiden varoitusten noudattamatta jättäminen johtaa väistämättä teräksen pinnan huonontumiseen.

Nämä varoitukset on säilytettävä yhdessä kuvun ohjekirjan kanssa. Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisestä.

4. SISÄINEN PUHDISTUS

On kiellettyä puhdistaa nesteillä tai liuottimilla sähköisiä osia tai moottoriin liittyviä osia kuvun sisällä.

Älä käytä hankaavia aineita sisältäviä tuotteita. Suorita kaikki nämä toimenpiteet irrottamalla etukäteen laite sähköverkosta.

TAKUU

Uudella laitteellasi on voimassa oleva takuu.

Takuehdot on annettu seikkaperäisesti tämän kirjasen viimeisellä sivulla.

Valmistaja ei vastaa mahdollisista epätarkkuuksista tässä ohjekirjassa, jotka johtuvat paino- tai kirjoitusvirheistä. Valmistaja pidättää oikeuden tehdä tuotteisiinsa näkemänsä vaadittavia tai tarvittavia muutoksia, myös käytettävyyden kannalta, vaarantamatta toimintaa ja turvallisuutta koskevia perusominaisuuksia.

ASENNUSOHJEET LAATIKKOMALLINEN KUPU

Vaihe 1

• Nojaa tukitanko (A-Kuva 1) seinälle, määritetylle korkeudelle keittotasosta summan X + Y + 320 mm arvon mukaisesti.
• Tarkista vaakasuora linjaus vesivaa'alla ja merkitse tangon päihin kaksi porauskohtaa.
• Poraa, aseta kaksi 8 mm kiinnitystulppaa paikoilleen ja kiinnitä tanko vastaavilla ruuveilla.

Vaihe 2

• Kiinnitä kupu tukitankoon (Kuva 2).
• Säädä kuvun paikkaa kiinnitysosien ruuvien avulla (Kuva 2). Ylempi ruuvi (B) säätää etäisyyttä seinästä, alempi ruuvi (C) pystysuuntaista liikettä.

Vaihe 3

• Välttääksesi kuvun irtoamisen alhaalta tulevan paineen vuoksi, kiinnitä kupu seinään kiinnitystulpan ja vastaavan ruuvin avulla käyttämällä kuvun takana olevia reikiä tai kannen kiinnitysosia.

Imuversion tapauksessa yhdistä ulostuloliitos ulkoiseen poistoputkeen asianmukaisten putkien avulla.

-Suorita sähköliitännät vasta, kun olet kytkenyt sähkövirran pois päältä.

Vaihe 4

• Aseta jatkokappale (H) poistoputken suojaan (G) ja kiinnitä kokonaisuus kuvun runkoon kahdeksan ruuvin avulla.
• Pidennä jatkokappaletta (H), kunnes saavutat halutun korkeuden.
• Kun paras mahdollinen asento on löydetty, nojaa kannatin (L) seinään, tarkista vesivaa'alla vaakasuoruus ja merkitse paikalle kaksi porauskohtaa.
• Poraa, aseta kaksi 4 mm kiinnitystulppaa paikoilleen ja kiinnitä kannatin (L) vastaavilla ruuveilla.
• Kiinnitä jatkokappale (H) kannattimeen (L) ruuveilla (M).
• Kytke kuvun virransyöttö noudattamalla voimassa olevia määräyksiä (osa D).

VAROITUKSET
