BEDIENUNGSANLEITUNG West FALMEC

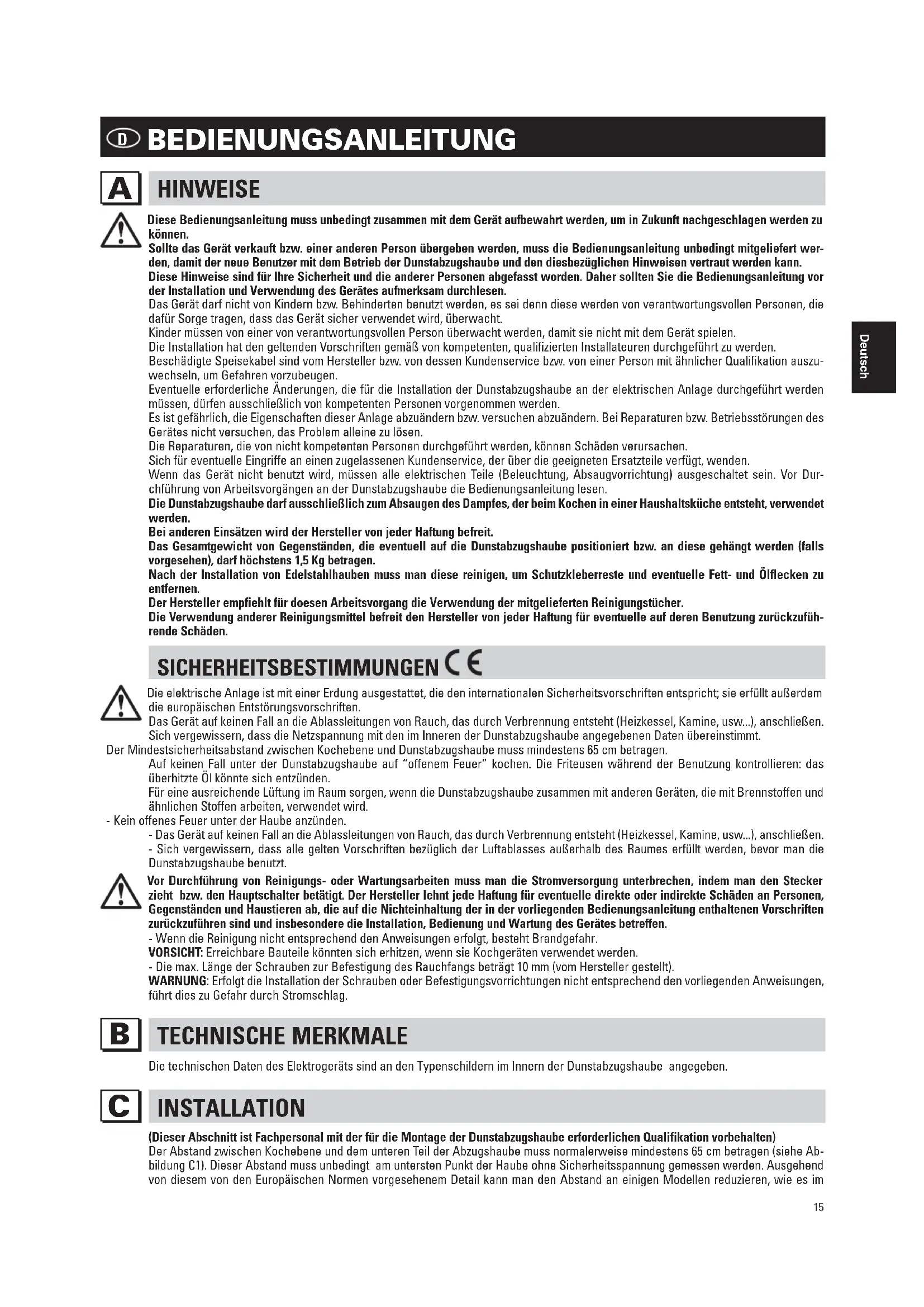

BEDIENUNGSANLEITUNG
HINWEISE
Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.
Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann. Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.
Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn, diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht.
Kinder müssen von einer verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen.
Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden.
Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.
Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden.
Es ist gefährlich, die Eigenschaften dieser Anlage zu ändern bzw. zu versuchen, sie zu ändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen.
Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.
Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.
Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.
Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden.
Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.
Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 kg betragen.
Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.
Der Hersteller empfiehlt für diesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.
Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.
SICHERHEITSBESTIMMUNGEN
Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.
Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.
Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.
Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.
Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.
- Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle geltenden Vorschriften bezüglich des Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.
Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss die Stromversorgung unterbrochen werden, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt eine Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.
- Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.
VORSICHT: Erreichbare Bauteile können sich erhitzen, wenn sie mit Kochgeräten verwendet werden.
- Die maximale Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Hersteller gestellt).
WARNUNG: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.
TECHNISCHE MERKMALE
Die technischen Daten des Elektrogeräts sind auf den Typenschildern im Inneren der Dunstabzugshaube angegeben.
INSTALLATION
(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)
Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65 cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von diesem von den Europäischen Normen vorgesehenen Detail kann man den Abstand an einigen Modellen reduzieren, wie es im
Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.
In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.
In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10 %), um die Luft nach außen zu leiten.
Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.
Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.
Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine usw.) für
eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.
Montageanleitungen: siehe Abschnitt "0" der vorliegenden Bedienungsanleitung.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)
ACHTUNG!
Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächstgelegenen Kundendienst kontaktieren.
Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein "genormter" Stecker zu verwenden, wobei Folgendes zu beachten ist:
- Der gelb/grüne Draht ist für die Erdung zu benutzen;
- der blaue Draht ist für den Nulleiter, und
- der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 70°C).
- Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits-Steckdose stecken.
Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).
Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.
HAUBE MIT ABLUFTBETRIEB (absaugend)
Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.
Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gewährleistet werden.
Deutschland (Feuerungsverordnung vom 31.01.1986 und DVGW-TRGI 1986, Amtsblatt G 600):
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.
HAUBE MIT UMLUFTBETRIEB (filternd)
Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir, die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.
Für optimale Leistung ist es ratsam, bei starker Geruchs- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.
ARBEITSWEISE
1. BEDIENFELD MIT 5 TASTEN
LICHT-Taste
ON/OFF
LIGHT
MOTOR-Taste 1,2,3,OFF
1: startet den Motor mit Mindestdrehzahl 2: startet den Motor mit mittlerer Drehzahl 3: startet den Motor mit Höchstdrehzahl
OFF: schaltet den Motor aus
- ON: Licht eingeschaltet (Druckknopf beleuchtet);
- OFF: Licht ausgeschaltet.
Druckknopf
Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1, 2 und 3 wird von der eingeschalteten LED-Anzahl ausschließlich Licht- und Schaltuhr-LED angezeigt.
schalteten LED-Anzahl ausschließlich Licht- und Schaltuhr-LED angezeigt.
Druckknopf +
Bei Betätigung des Druckknopfes wird die Motorgeschwindigkeit gesteigert. Die Geschwindigkeit 1, 2 und 3 wird von der eingeschalteten LED-Anzahl ausschließlich Licht- und Schaltuhr-LED angezeigt. (In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste "+" durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).
Modalität-Druckknopf
Funktion: Ein- und Ausschaltung des Abzugshaubenmotors. Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war. Option: Ausführung mit Fernbedienung (nur für einige Ausführungen erhältlich).
HINWEISE:
Das Gerät nicht in der Nähe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen könnten. Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein. Lichtknopf der Fernbedienung: On/Off Licht. Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt).
Schaltuhrknopf: siehe nachstehende Anleitungen.
Druckknopf Schaltuhr und Filterverstopfung
- Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
- Nach 30 Betriebsstunden zeigt der Druckknopf an, dass eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten und wieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.
Das rote Licht bedeutet, dass der Ölfilteralarm aktiviert ist (nach 30 Stunden). Um diesen Alarm abzustellen und den Zähler auf Null zu bringen, halten Sie die Taste 3 Sekunden lang gedrückt.
Das An- und Ausschalten des roten Lichtes bedeutet, dass die Funktion Timer aktiv ist. Diese Funktion ist nur bei Drücken der Taste (länger oder kürzer) aktivierbar, sofern der Motor zu einer unbestimmten Geschwindigkeit schon in Betrieb ist. Diese Funktion bestimmt die automatische Abschaltung des Abzugs nach 15 Minuten.
Mit der eingeschalteten Funktion Timer kann der Abzug zu jeder Zeit vom Benutzer abgestellt und die Funktion somit deaktiviert werden.
Die Funktion Timer bleibt mit einer Geschwindigkeit assoziiert. Das Ändern der Geschwindigkeit mit eingeschalteter Timerfunktion führt zur Deaktivierung der zuletzt gewählten.
2: 1. Geschwindigkeit
Bei abgeschalteter LED-Anzeige führt das kurze Drücken der Taste zum Einsatz des Abzugs bei 1. Geschwindigkeit und der LED-Anzeige. Die Funktion wird bei Loslassen der Taste aktiviert.
Bei ausgeschalteter LED-Anzeige und anderer aktiver Geschwindigkeit führt das Drücken der Taste zur Wahl der 1. Geschwindigkeit, zum Einschalten der LED und zum Ausschalten des entsprechenden LEDs der vorangegangenen gewählten Geschwindigkeit. Bei eingeschalteter LED führt das Drücken der Taste zum Ausschalten des LEDs und des Motors.
Bei ausgeschaltetem LED führt das längere Drücken (mindestens 3 Sekunden) zum Einschalten der Umlauffunktion. Während der Umlauffunktion (Dauer 24 Stunden) schaltet sich die LED an und aus. Bei Einschalten dieser Funktion bleibt der Abzug für 1 Stunde bei 1. Geschwindigkeit an, danach schaltet er sich für 3 Stunden aus und für eine Stunde wieder ein. Diese Zyklen wiederholen sich bis zum Timeout. Mit dieser aktivierten Funktion ist es nicht möglich, andere Geschwindigkeiten einzustellen. Um diese Funktion abzuschalten, drücken Sie mindestens 3 Sekunden lang die Taste 2.
3: 2. Geschwindigkeit
Bei ausgeschalteter LED und anderer aktivierter Geschwindigkeit führt das Drücken (länger oder kürzer) zur Wahl der 2. Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.
Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit hat das Drücken der Taste keine Wirkung.
Bei eingeschaltetem LED hat das Drücken der Taste 3 keine Wirkung.
Um den Abzug auszuschalten, muss zunächst die 1. Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.
3. Geschwindigkeit
Bei ausgeschaltetem LED und anderer aktiver Geschwindigkeit führt das (längere oder kürzere) Drücken der Taste zur Wahl der 3. Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.
Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit hat das Drücken der Taste keine Wirkung.
Bei eingeschaltetem LED hat das Drücken der Taste 4 keine Wirkung.
Um den Abzug auszuschalten, muss zunächst die 1. Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.
5: 4. Geschwindigkeit
Bei ausgeschaltetem LED und anderer aktiver Geschwindigkeit führt das (längere oder kürzere) Drücken der Taste zur Wahl der 4. Geschwindigkeit, zum Einschalten des entsprechenden LEDs und zum Ausschalten des LEDs der vorher gewählten Geschwindigkeit.
Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit hat das Drücken der Taste keine Wirkung.
Bei eingeschaltetem LED hat das Drücken der Taste 5 keine Wirkung.
Die vierte Geschwindigkeit muss maximal 14 Minuten eingeschaltet bleiben, danach muss man auf die dritte zurückschalten.
Um den Abzug auszuschalten, muss zunächst die 1. Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.
Licht: Durch kurzen Druck der Taste T6 kann man das Licht ein- und ausschalten. Die Taste T6 leuchtet auf, wenn das Licht eingeschaltet ist.
Remote Binding (optional): Wenn der Motor und das Licht ausgeschaltet sind, wird durch das lange Drücken der Taste T6 die Modalität für die Zuordnung der Fernbedienung aktiviert. Die Taste T6 blinkt maximal 10 Sekunden lang. Während des Blinkens muss mindestens eine Taste der Fernbedienung gedrückt werden. Die Funktion wird nach Ablauf von 10 Sekunden deaktiviert oder früher, wenn eine kompatible Fernbedienung ermittelt wird.
Steuerung des Tastendrucks:
Verlängerter Druck = Der Finger muss mindestens 3 Sekunden lang die Taste betätigen, die Funktion wird während des Drucks aktiviert.
Nicht verlängerter Druck = Der Finger muss weniger als 3 Sekunden lang die Taste betätigen, die Funktion wird beim Loslassen aktiviert.
Funksteuerung (optional): Das Gerät nicht in Höhe von elektromagnetischen Wellen positionieren, die mit der Elektronik der Abzugshaube interferieren können.
Maximaler Betriebsabstand 4 Meter. Dieser Abstand kann in Ermangelung variieren, je nach elektromagnetischen Störungen anderer Geräte.
ANLEITUNGEN FÜR AUSBAU UND ERSATZ

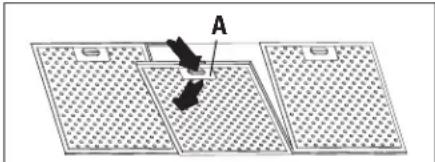

Zur Entfernung des Metall-Fettfilters genügt es, am Griff A (siehe Abb.) zu ziehen, bis der Filter aus der vorderen Führungsschiene austritt. Nun leicht nach unten neigen, damit er auch aus der hinteren Führungsschiene austritt. Beim Einsetzen des neuen Filters in umgekehrter Reihenfolge vorgehen. Die Metall-Fettfilter sind spülmaschinenfest.
Hauben mit Umkreis-Saugen:
- Das Paneel öffnen (siehe Abb. 1). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

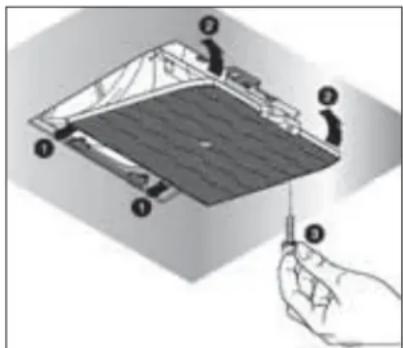

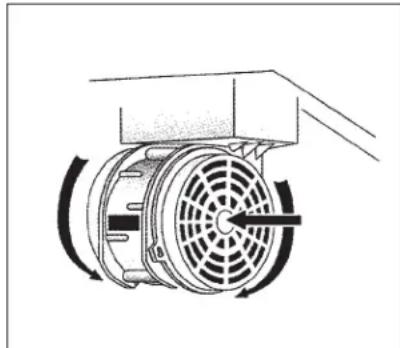

2. AKTIVKOHLEFILTER
Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.
Für die Montage/das Auswechseln siehe Abb.
Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb.
Zur Bestellung neuer Carbonfilter wenden Sie sich an die Vertragshandlung/Vertriebsunternehmen.
NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herunterladen (Zugriff über Pull-down-Menü).
3. ABSetzbare Tafel
Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.
BELEUCHTUNG MONTAGE UND ERSATZ
1. DECKENLAMPE
Auswechseln der Lampe "Square halogen light":
a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt. c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4). d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen lässt, den in Punkt b) beschriebenen Vorgang wiederholen.
2. LED-STRAHLER
In diesem Fall ist die Kappe mit Hochleistungs-LED-Strahlern versehen, die bei normalen Betriebsbedingungen einen niedrigen Stromverbrauch und eine äußerst lange Lebensdauer garantieren. Im Bedarfsfall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgewechselt werden.
3. LEUCHTSTOFFLAMPE
Auswechseln des Leuchtstoffrohrs:
a) Das Gerät vom Stromnetz trennen; b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdreht.
Das Leuchtstoffrohr herausnehmen, indem man es um 90° dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);
c) Das Gerät wieder an das Stromnetz anschließen.
WARTUNG UND REINIGUNG
Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine regelmäßige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.
Diese Filter haben die Aufgabe, die schwebenden Fetteilchen zurückzuhalten. Sie sollen jeden Monat mit warmem Wasser gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.
2. AKTIVKOHLEFILTER
Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.
Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.
3. AUSSENREINIGUNG
Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fetthaltigen Substanzen die Oberflächen aus Stahl angreifen.
Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.
Bei Material, das einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauer Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.
Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommen.
Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden. Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.
4. REINIGUNG DER INNENFLÄCHE
Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemitteln gereinigt werden.
Keine Schleifmittel benutzen.
Zur Reinigung muss das Gerät vom Stromnetz getrennt werden.
GARANTIE
Was die Garantie betrifft, wenden Sie sich an den Austräger.
Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreibfehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.
MONTAGEANLEITUNG DUNSTABZUGSHAUBE MIT BOX
Schritt 1
Die Befestigungsschiene (A-Abb. 1) in einer Höhe vom Kochfeld an die Wand halten, die sich aus der Summe der Maße X + Y + 320 mm ergibt. Mit einer Wasserwaage sicherstellen, dass die Befestigungsschiene waagerecht ausgerichtet ist und an den Enden der Schiene 2 Bohrlöcher anzeichnen.
- Die Löcher bohren, 2 Spreizdübel 8 mm hineinstecken und die Schiene mit den dazugehörenden Schrauben befestigen.
Schritt 2
- Die Dunstabzugshaube an der Befestigungsschiene einhängen (Abb. 2).
- Die Ausrichtung der Dunstabzugshaube mit den Schrauben der Beschläge regulieren (Abb. 2). Die obere Schraube (B) regelt den Abstand zur Wand, die untere (C) die vertikale Ausrichtung.
Schritt 3
- Um das Aushaken der Haube durch einen unterstehenden Druck zu vermeiden, wird sie an der Wand mit Dübeln und den entsprechenden Schrauben befestigt, die durch die Löcher auf der Hinterseite der Haube oder an den Bügeln der Abdeckung in die Dübel geschraubt werden. Falls es sich um eine Absaugvariante handelt, wird der Ausgangsanschlussstutzen des Ventilators mit einer geeigneten Verrohrung an den externen Abfluss angeschlossen.
- Der elektrische Anschluss darf nur ausgeführt werden, nachdem die Stromversorgung von der Haube abgetrennt worden ist.
Schritt 4
- Die Verlängerung (H) in den Schornstein (G) einführen und die Einheit mit den 8 Schrauben (V1) an der Haube befestigen.
- Die Verlängerung (H) so weit eindringen lassen, bis sie die gewünschte Höhe erreicht hat.
- Nach der Festlegung der optimalen Position wird der Bügel (L) an die Wand angelegt. Den Bügel mit einer Wasserwaage horizontal ausrichten und an den beiden Enden zwei Bohrlöcher anzeichnen.
- Die Löcher bohren, zwei Dübel (ø 4 mm) einführen und den Bügel (L) mit den entsprechenden Schrauben befestigen.
- Die Verlängerung (H) mit den Schrauben (M) an den Bügel (L) schrauben.
- Die Stromversorgung der Haube gemäß den geltenden Vorschriften (Abschn. D) anschließen.
