TLPA9020 KIT - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA9020 KIT
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation rapide
Débit maximal	Jusqu'à 1200 Mbps
Ports	1 port Ethernet RJ45 10/100/1000 Mbps par adaptateur
Prise gigogne	Oui (prise femelle intégrée)
Bouton Pair	Oui (pour sécurisation et appairage)
Voyants LED	Alimentation, CPL, Ethernet
Alimentation	Secteur (prise électrique directe)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Dimensions (approx.)	65 x 55 x 30 mm (chaque adaptateur)
Poids (approx.)	100 g (chaque adaptateur)
Normes	IEEE 1901, HomePlug AV2 compatible
Sécurité	Chiffrement AES 128 bits via bouton Pair
Systèmes d'exploitation compatibles	Windows, Mac, Linux (via utilitaire tpPLC)
Configuration	Plug and Play, utilitaire tpPLC pour réglages avancés
Consommation électrique	Inférieure à 5 W en fonctionnement
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les produits abrasifs
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou au feu ; brancher directement sur prise murale
Pièces détachées et réparabilité	Aucune pièce détachable ; non réparable par l'utilisateur

FOIRE AUX QUESTIONS - TLPA9020 KIT TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez enfoncé le bouton Pair de l'adaptateur branché jusqu'à ce que la DEL d'alimentation s'éteigne brièvement. Vous pouvez également utiliser l'utilitaire tpPLC pour effectuer une réinitialisation.

Comment dépanner l'absence d'accès à Internet via mon réseau CPL ?

1. Assurez-vous que tous les adaptateurs sont sur le même circuit électrique. 2. Vérifiez que toutes les DELs CPL sont allumées ; sinon réappairez-les. 3. Vérifiez les connexions Ethernet physiques. 4. Testez la connexion Internet en branchant directement un ordinateur au modem/routeur. 5. Assurez-vous que votre ordinateur est dans le même sous-réseau que votre routeur.

Que faire si des adaptateurs CPL appairés ne se reconnectent pas après les avoir déplacés ?

Essayez de les brancher sur d'autres prises du même circuit. Réappairez-les si nécessaire et vérifiez que la DEL CPL est allumée. Éloignez-les de tout appareil électrique générant des interférences (sèche-cheveux, climatiseur, etc.) ; branchez ces appareils sur la prise gigogne de l'adaptateur si disponible.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Pair pour créer un réseau sécurisé avec chiffrement AES 128 bits. Appuyez 1 seconde sur Pair d'un adaptateur, puis dans les 2 minutes sur Pair d'un autre adaptateur pour les associer.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, il est fortement déconseillé. Branchez l'adaptateur directement sur une prise murale. Si l'adaptateur est équipé d'une prise gigogne, vous pouvez brancher une multiprise sur celle-ci, mais pas un autre adaptateur CPL.

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Branchez le nouvel adaptateur sur une prise du même circuit électrique. Appuyez 1 seconde sur le bouton Pair d'un adaptateur déjà configuré, puis dans les 2 minutes sur le bouton Pair du nouvel adaptateur. La DEL CPL s'allumera pour confirmer la connexion.

Que signifie un voyant CPL éteint ?

Un voyant CPL éteint indique que l'adaptateur n'est pas connecté à un autre adaptateur CPL ou que la liaison est perdue. Essayez de réappairer les adaptateurs ou vérifiez qu'ils sont sur le même circuit électrique.

Comment mettre à jour le firmware de mon adaptateur CPL ?

Téléchargez et installez l'utilitaire tpPLC depuis le site Web de TP-Link. Lancez l'utilitaire, sélectionnez l'adaptateur et utilisez l'option de mise à jour du firmware. Assurez-vous que l'adaptateur est branché et que l'ordinateur est connecté à Internet.

Mon adaptateur CPL fonctionne-t-il avec d'autres marques ?

Oui, les adaptateurs CPL compatibles avec la norme HomePlug AV2 ou AV peuvent généralement fonctionner ensemble, mais il est recommandé d'utiliser des adaptateurs de la même marque pour des performances optimales et une configuration simplifiée.

Quelle est la distance maximale entre deux adaptateurs CPL ?

La distance maximale dépend de la qualité du câblage électrique. En général, elle peut atteindre 300 mètres sur le même circuit, mais les performances peuvent diminuer avec la distance et les interférences.

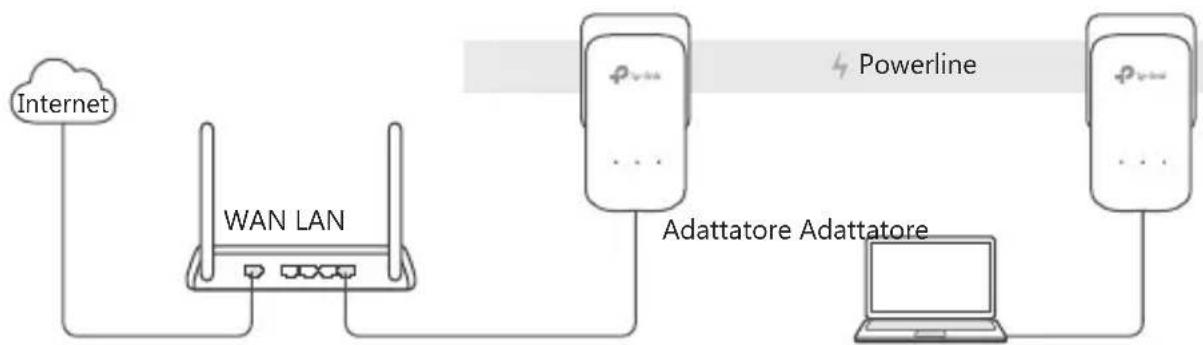

MODE D'EMPLOI TLPA9020 KIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramétres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique évientuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
