TLPA9020 KIT - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	CPL-sovitin (Powerline)
Merkki	TP-Link
Malli	TL-PA9020 KIT
Pakkauksen sisältö	2 CPL-sovitinta, 2 Ethernet RJ45 -kaapelia, pika-asennusopas
Maksiminopeus	Jopa 1200 Mbps
Portit	1 Ethernet RJ45 -portti 10/100/1000 Mbps per sovitin
Läpivientipistorasia	Kyllä (sisäänrakennettu naaraspistorasia)
Pair-painike	Kyllä (suojaukseen ja pariliitokseen)
LED-merkkivalot	Virta, CPL, Ethernet
Virtalähde	Verkkovirta (suora pistorasia)
Käyttölämpötila	0°C – 40°C
Käyttökosteus	10% – 90% ilman kondenssia
Mitat (noin)	65 x 55 x 30 mm (kukin sovitin)
Paino (noin)	100 g (kukin sovitin)
Standardit	IEEE 1901, HomePlug AV2 -yhteensopiva
Turvallisuus	AES 128-bittinen salaus Pair-painikkeen avulla
Yhteensopivat käyttöjärjestelmät	Windows, Mac, Linux (tpPLC-apuohjelman kautta)
Konfigurointi	Plug and Play, tpPLC-apuohjelma edistyneisiin asetuksiin
Sähkönkulutus	Alle 5 W käytössä
Takuu	3 vuoden rajoitettu takuu
Huolto ja puhdistus	Puhdista kuivalla liinalla; vältä kosteutta ja hankaavia aineita
Turvallisuus	Älä avaa, älä altista vedelle tai tulelle; kytke suoraan seinäpistorasiaan
Varaosat ja korjattavuus	Ei irrotettavia osia; käyttäjä ei voi korjata

Usein kysytyt kysymykset - TLPA9020 KIT TP-LINK

Kuinka nollaan CPL-sovittimeni?

Pidä kytketyn sovittimen Pair-painiketta painettuna, kunnes virran LED-merkkivalo sammuu hetkeksi. Voit myös käyttää tpPLC-apuohjelmaa nollaukseen.

Kuinka korjaan Internet-yhteyden puuttumisen CPL-verkkoni kautta?

1. Varmista, että kaikki sovittimet ovat samalla sähköpiirillä. 2. Tarkista, että kaikki CPL-LEDit palavat; muussa tapauksessa muodosta pariliitos uudelleen. 3. Tarkista fyysiset Ethernet-liitännät. 4. Testaa Internet-yhteys kytkemällä tietokone suoraan modeemiin/reitittimeen. 5. Varmista, että tietokone on samassa aliverkossa kuin reitittimesi.

Mitä tehdä, jos pariksi liitetyt CPL-sovittimet eivät yhdisty uudelleen siirron jälkeen?

Yritä kytkeä ne saman piirin muihin pistorasioihin. Muodosta pariliitos tarvittaessa uudelleen ja tarkista, että CPL-LED palaa. Pidä ne etäällä häiriöitä aiheuttavista sähkölaitteista (hiustenkuivaaja, ilmastointilaite jne.); kytke nämä laitteet sovittimen läpivientipistorasiaan, jos mahdollista.

Kuinka suojaan CPL-verkkoni?

Käytä Pair-painiketta turvallisen verkon luomiseen AES 128-bittisellä salauksella. Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan ja sitten 2 minuutin kuluessa toisen sovittimen Pair-painiketta niiden yhdistämiseksi.

Voinko kytkeä CPL-sovittimen jatkojohtoon?

Ei, sitä ei suositella. Kytke sovitin suoraan seinäpistorasiaan. Jos sovittimessa on läpivientipistorasia, voit kytkeä siihen jatkojohdon, mutta ei toista CPL-sovitinta.

Kuinka lisään uuden CPL-sovittimen olemassa olevaan verkkooni?

Kytke uusi sovitin saman sähköpiirin pistorasiaan. Paina 1 sekunnin ajan Pair-painiketta jo konfiguroidussa sovittimessa ja sitten 2 minuutin kuluessa uuden sovittimen Pair-painiketta. CPL-LED syttyy vahvistaakseen yhteyden.

Mitä tarkoittaa, jos CPL-merkkivalo on sammunut?

Sammunut CPL-merkkivalo tarkoittaa, että sovitin ei ole yhteydessä toiseen CPL-sovittimeen tai yhteys on kadonnut. Yritä muodostaa pariliitos uudelleen tai tarkista, että ne ovat samalla sähköpiirillä.

Kuinka päivitän CPL-sovittimeni laiteohjelmiston?

Lataa ja asenna tpPLC-apuohjelma TP-Linkin verkkosivustolta. Käynnistä apuohjelma, valitse sovitin ja käytä laiteohjelmiston päivitys -vaihtoehtoa. Varmista, että sovitin on kytketty ja tietokone on yhteydessä Internetiin.

Toimiiko CPL-sovittimeni muiden merkkien kanssa?

Kyllä, HomePlug AV2- tai AV-standardin kanssa yhteensopivat CPL-sovittimet voivat yleensä toimia yhdessä, mutta on suositeltavaa käyttää saman merkin sovittimia optimaalisen suorituskyvyn ja yksinkertaisen konfiguroinnin varmistamiseksi.

Mikä on suurin etäisyys kahden CPL-sovittimen välillä?

Suurin etäisyys riippuu sähköjohdotuksen laadusta. Yleensä se voi olla 300 metriä samalla piirillä, mutta suorituskyky voi heikentyä etäisyyden ja häiriöiden myötä.

KÄYTTÖOHJE TLPA9020 KIT TP-LINK

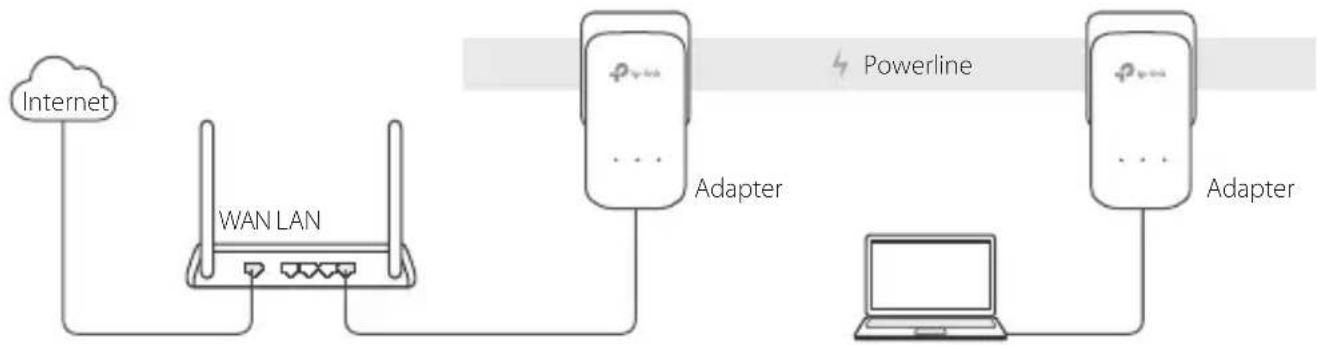

1. Kytke yksi sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke toinen sovitin pistorasiaan, joka on samassa virtapiirissä.
3. Odota, kunnes sovittimen Powerline-merkkivalo sammuu.
4. Kytke tietokone sovittimeen käyttämällä Ethernet-kaapelia.
5. Hyviä hetkiä tuotteesi parissa!

Lisää: Voit lisätä uusia Powerline-sovittimia ja -laajentimia oletusasetuksin, kytke ne vain pistorasiaan, joka on samassa virtapiirissä.

Suomi

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpikäyviä, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Muodosta Powerline-verkko Pair-painikkeella

Vinkkejä: Suosittelemme, että kytket Powerline-laitteet lähelle toisiaan laiteparin muodostamisen ajaksi.

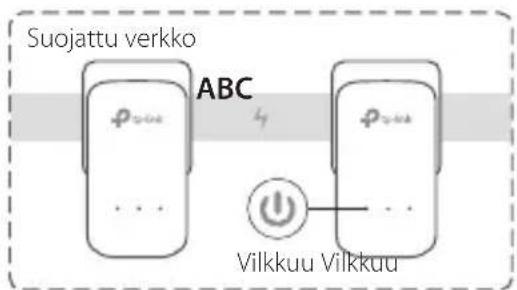

Määrität suojattu verkko:

1 Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen sovittimen Pair-painiketta 1 sekunnin ajan.

Jos Powerline-tuotteita on useampi kuin 2, toista yllä olevat vaiheet kunkin määritettävän laitteen kohdalla:

1 Paina suojatun verkon kunkin Powerline-laitteen Pair-painiketta 1 sekunti.

2 Paina 2 minuutin sisällä toisen Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

3 Valmis.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-sovittimen?

V1. Kun Powerline-sovitin asetetaan pistorasiaan, pidä Pair-painiketta painettuna, kunnes Power LED sammuu hetkiseksi ja syttyy uudelleen.

V2. Nollaa Powerline-sovitin tpPLC-apuohjelmalla.

Suomi

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internetyhteyttä?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä. V2. Varmista, että kaikki Powerline-merkkivalot palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari. V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti. V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen. V5. Varmista, että tietokoneen IP-osoite on samassa segmentissä kuin reitittimen.

K3. Mitä voin tehdä, jos Powerline-laite, jonka laiteparin muodostus on onnistunut, ei muodosta yhteyttä, kun se siirretään uuteen paikkaan?

V1. Kokeile toista pistorasiaa ja varmista, että se kuuluu samaan virtapiiriin. V2. Kokeile muodostaa laitepari uudelleen ja varmista, että Powerline-merkkivalo palaa. V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-laitetta. Kytke laite integroituun sähköpistokkeeseen (jos Powerline-laitteessa on sellainen) vähentääksesi sähköistä kohinaa.

Lisäkonfiguraatioihin, kuten laiteohjelmistopäivityksiin ja QoS-konfiguraatioon, päästään tpPLC-apuohjelman kautta. Voit asentaa tpPLC-apuohjelman TP-Linkin viralliselta sivustolta.

Plug and Play

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-vaatimustenmukaisuusvakuutus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Pistoke asennetaan laitteiden lähelle ja helposti saatavilla.
• Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normaalikäytössä kasata yhteen.
• Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuutta tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Linkin kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUEKOHTAISESTI).

SIILTÄ OSIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.

Alankomaat

Turvallisuustiedot
