Tipo di prodotto	Adattatore CPL (Powerline)
Marca	TP-Link
Modello	TL-PA9020 KIT
Contenuto del kit	2 adattatori CPL, 2 cavi Ethernet RJ45, guida rapida di installazione
Velocità massima	Fino a 1200 Mbps
Porte	1 porta Ethernet RJ45 10/100/1000 Mbps per adattatore
Presa passante	Sì (presa femmina integrata)
Pulsante Pair	Sì (per sicurezza e accoppiamento)
Indicatori LED	Alimentazione, CPL, Ethernet
Alimentazione	Rete elettrica (presa diretta)
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	10% a 90% senza condensa
Dimensioni (circa)	65 x 55 x 30 mm (ogni adattatore)
Peso (circa)	100 g (ogni adattatore)
Norme	IEEE 1901, compatibile HomePlug AV2
Sicurezza	Crittografia AES a 128 bit tramite pulsante Pair
Sistemi operativi compatibili	Windows, Mac, Linux (tramite utility tpPLC)
Configurazione	Plug and Play, utility tpPLC per impostazioni avanzate
Consumo elettrico	Inferiore a 5 W in funzionamento
Garanzia	3 anni limitata
Manutenzione e pulizia	Pulire con un panno asciutto; evitare umidità e prodotti abrasivi
Sicurezza	Non aprire, non esporre all'acqua o al fuoco; collegare direttamente a una presa a muro
Pezzi di ricambio e riparabilità	Nessun pezzo rimovibile; non riparabile dall'utente

Domande frequenti - TLPA9020 KIT TP-LINK

Come resettare il mio adattatore CPL?

Tenere premuto il pulsante Pair dell'adattatore collegato finché il LED di alimentazione non si spegne brevemente. È anche possibile utilizzare l'utility tpPLC per effettuare un reset.

Come risolvere la mancanza di accesso a Internet tramite la mia rete CPL?

1. Assicurarsi che tutti gli adattatori siano sullo stesso circuito elettrico. 2. Verificare che tutti i LED CPL siano accesi; altrimenti riaccoppiarli. 3. Controllare i collegamenti Ethernet fisici. 4. Testare la connessione Internet collegando direttamente un computer al modem/router. 5. Assicurarsi che il computer si trovi nella stessa sottorete del router.

Cosa fare se gli adattatori CPL accoppiati non si riconnettono dopo essere stati spostati?

Prova a collegarli ad altre prese dello stesso circuito. Riacoppiarli se necessario e verificare che il LED CPL sia acceso. Tenerli lontani da qualsiasi apparecchio elettrico che genera interferenze (asciugacapelli, condizionatore d'aria, ecc.); collegare questi apparecchi alla presa passante dell'adattatore, se disponibile.

Come proteggere la mia rete CPL?

Utilizzare il pulsante Pair per creare una rete sicura con crittografia AES a 128 bit. Premere 1 secondo su Pair di un adattatore, quindi entro 2 minuti su Pair di un altro adattatore per associarli.

Posso collegare l'adattatore CPL a una multipresa?

No, è fortemente sconsigliato. Collegare l'adattatore direttamente a una presa a muro. Se l'adattatore è dotato di presa passante, è possibile collegare una multipresa su di essa, ma non un altro adattatore CPL.

Come aggiungere un nuovo adattatore CPL alla mia rete esistente?

Collegare il nuovo adattatore a una presa dello stesso circuito elettrico. Premere 1 secondo sul pulsante Pair di un adattatore già configurato, quindi entro 2 minuti sul pulsante Pair del nuovo adattatore. Il LED CPL si accenderà per confermare la connessione.

Cosa significa un LED CPL spento?

Un LED CPL spento indica che l'adattatore non è collegato a un altro adattatore CPL o che la connessione è persa. Provare a riaccoppiare gli adattatori o verificare che siano sullo stesso circuito elettrico.

Come aggiornare il firmware del mio adattatore CPL?

Scaricare e installare l'utility tpPLC dal sito Web di TP-Link. Avviare l'utility, selezionare l'adattatore e utilizzare l'opzione di aggiornamento del firmware. Assicurarsi che l'adattatore sia collegato e che il computer sia connesso a Internet.

Il mio adattatore CPL funziona con altre marche?

Sì, gli adattatori CPL compatibili con lo standard HomePlug AV2 o AV possono generalmente funzionare insieme, ma si consiglia di utilizzare adattatori della stessa marca per prestazioni ottimali e una configurazione semplificata.

Qual è la distanza massima tra due adattatori CPL?

La distanza massima dipende dalla qualità del cablaggio elettrico. In generale, può raggiungere 300 metri sullo stesso circuito, ma le prestazioni possono diminuire con la distanza e le interferenze.

MANUALE UTENTE TLPA9020 KIT TP-LINK

TP-Link Italia S.r.l. Via Gobetti 27A 20063 Cernusco sul Naviglio (MI)

16-18 avenue Morane Saulnier, 78140 Velilly-Villacoublay, France

TPLink Bilgi Teknolojieleri Tic, Ltd. Sti. Serifali Mevkii, Barbaros Cad, Sovlesi Spokak, No:15/2 Kat:3/4

34775 Umraniye/Istanbul

TP-Link IBERIA, S.L. Calle Quintanavides 17, 3^ E, 28050 Madrid, Spain

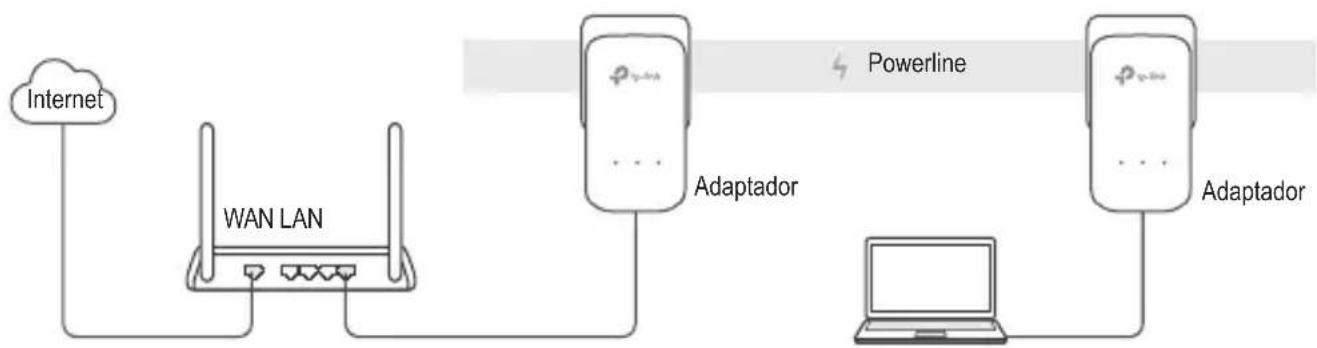

1. Collegate un adattatore powerline alla porta LAN del router mediante un cavo Ethernet.
2. Inserite l'altro adattatore powerline in una presa elettrica a muro dello stesso impianto elettrico.
3. Attendete fino a quando si accende il LED Powerline di anni adattatore powerline.
4. Collegate il computer all'adattatore powerline mediante un cavo Ethernet.
5. Fatto!

Nota: Potete aggiungere alla rete powerline esistente altri dispositivi powerline con le impostazioni di default inserendoli in prese elettriche a muro dello stesso impianto elettrico.

Italiano

Attenzione

• Inserite i dispositivi powerline nelle prese elettriche a muro, ma non nelle strisce multipresa.
• Per i dispositivi powerline con presa passante, Collegate le strisce multipresa alla presa elettrica integrata dei dispositivi powerline.

Rendete sicura la Rete Powerline con il tasting Pair

Nota: Si consiglia di tener e dispositivi powerline vicini fra loro quando si fa l'accoppiamento.

Per impostare una rete sicura:

1 Premete il tasto Pair per 1 secondo sul primo adattatore.

2 Entro 2 minuti, premete il tasto Pair per 1 secondo sul secondo adattatore.

3 Fatto.

Se avete più di 2 dispositiivi powerline, ripetete i seguenti passaggi per agli dispositivo addizionale che deve essere configurato:

1 Premete il tasting Pair per 1 secondo di un qualsiasi disposativo powerline presente nella rete sicura.

2 Entro 2 secondi, premete il tasto Pair per 1 secondo del disposativo powerline che volete aggiungere.

FAQ (Domande Frequenti)

Q1. Come posso resettare un dispositivo powerline?

A1. Con il disposativo powerline inserito nella presa elettrica, premete il tasto Pair fino a quando il LED Power si spegne momentaneamente e poi si riaccende.

A2. Usate la tpPLC Utility per resettare l'adattatore powerline.

Italiano

Q2. Cosa possofare se non c'é connessione Internet nella rete powerline?
A1. Assicuratevi che tutti i dispositivi powerline siano nelle stesso impianto elettrico.
A2. Assicuratevi che tutti i LED Powerline siano accesi. Se non lo sono, riaccoppiate i dispositivi powerline.
A3. Assicuratevi che tutte le connessioni hardware siano corrette.
A4. Verificate se avete connessione Internet collegando il computer direttamente al modem o al router.
A5. Assicuratevi che l'indirizzo IP del computer sia quello stesso segmento del router.
Q3. Cosa possofareseundispositivopowerlineaccoppiatoconsuccesso non si riconnetteuna volta riposizionato?
A1. Provate un'altra presa elettrica e assicuratevi che sia nelle stesso impianto elettrico.
A2. Provate a riaccoppiarlo e assicuratevi che il LED Powerline sua acceso.
A3. Verificate possibili interferenze, quali frigoriferi, lavatrici o altri dispositivi elettrici vicini ad uno o più dispositiivi powerline. Inserite il disposativo elettrico nella presa elettrica integrata (se il disposativo powerline ne ha una) per eliminare il disturbo elettrico.

Per configurazioni avanzate, come l'aggiornamento firmware e la configurazione del QoS, potete accedere ai dispositivi powerline tramite l'Utility tpPLC. Potete scaricare l'Utility tpPLC dal site web ufficiale di TP-Link.

Plug and Play

TP-Link dichiara che questo dispositivo è conforme ai requisisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trovato in http://www.tp-link.com/en/ce.

Português

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  Non provate a disassemblare, riparare o modificare il dispositivo.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.
• Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositori, ma non potete collegare altri dispositori del medesimo o di altre tipo.
• Inserite i dispositiivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sobre indicate quando utilizzate il dispositorio. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improperio il dispositorio. Utilizzate quello prodotto con cura e lo fate funzionare a vincro rischio.

Garanzia limitata 3 anni

Escludivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispetto confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni alla data riportata sulla prova d'acquisto da parte dell'utente finale.
