TLPA9020 KIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter
Marke	TP-Link
Modell	TL-PA9020 KIT
Kit-Inhalt	2 Powerline-Adapter, 2 Ethernet-RJ45-Kabel, Schnellinstallationsanleitung
Maximale Datenrate	Bis zu 1200 Mbit/s
Anschlüsse	1 Ethernet-RJ45-Port 10/100/1000 Mbit/s pro Adapter
Steckdose (Durchschleif)	Ja (integrierte Steckdose)
Pair-Taste	Ja (zur Sicherung und Paarung)
LED-Anzeigen	Strom, Powerline, Ethernet
Stromversorgung	Netzsteckdose (direkte Steckdose)
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Abmessungen (ca.)	65 x 55 x 30 mm (pro Adapter)
Gewicht (ca.)	100 g (pro Adapter)
Standards	IEEE 1901, HomePlug AV2-kompatibel
Sicherheit	AES-128-Bit-Verschlüsselung über Pair-Taste
Kompatible Betriebssysteme	Windows, Mac, Linux (über tpPLC-Dienstprogramm)
Konfiguration	Plug and Play, tpPLC-Dienstprogramm für erweiterte Einstellungen
Stromverbrauch	Weniger als 5 W im Betrieb
Garantie	3 Jahre eingeschränkt
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Scheuermittel vermeiden
Sicherheit	Nicht öffnen, nicht Wasser oder Feuer aussetzen; direkt in eine Steckdose einstecken
Ersatzteile und Reparierbarkeit	Keine abnehmbaren Teile; nicht vom Benutzer reparierbar

Häufig gestellte Fragen - TLPA9020 KIT TP-LINK

Wie setze ich meinen Powerline-Adapter zurück?

Halten Sie die Pair-Taste des angeschlossenen Adapters gedrückt, bis die Strom-LED kurz erlischt. Sie können auch das tpPLC-Dienstprogramm verwenden, um einen Reset durchzuführen.

Wie behebe ich fehlenden Internetzugang über mein Powerline-Netzwerk?

1. Stellen Sie sicher, dass alle Adapter im gleichen Stromkreis sind. 2. Überprüfen Sie, ob alle Powerline-LEDs leuchten; andernfalls paaren Sie sie neu. 3. Überprüfen Sie die physischen Ethernet-Verbindungen. 4. Testen Sie die Internetverbindung, indem Sie einen Computer direkt an das Modem/den Router anschließen. 5. Stellen Sie sicher, dass sich Ihr Computer im gleichen Subnetz wie Ihr Router befindet.

Was tun, wenn gepaarte Powerline-Adapter nach dem Umstellen keine Verbindung wiederherstellen?

Versuchen Sie, sie an andere Steckdosen im gleichen Stromkreis anzuschließen. Paaren Sie sie bei Bedarf neu und überprüfen Sie, ob die Powerline-LED leuchtet. Halten Sie sie von Geräten fern, die Störungen verursachen (Haartrockner, Klimaanlage usw.); schließen Sie solche Geräte gegebenenfalls an die Durchschleifsteckdose des Adapters an.

Wie sichere ich mein Powerline-Netzwerk?

Verwenden Sie die Pair-Taste, um ein sicheres Netzwerk mit AES 128-Bit-Verschlüsselung zu erstellen. Drücken Sie 1 Sekunde lang die Pair-Taste eines Adapters, dann innerhalb von 2 Minuten die Pair-Taste eines anderen Adapters, um sie zu verbinden.

Kann ich den Powerline-Adapter an eine Steckdosenleiste anschließen?

Nein, das wird nicht empfohlen. Schließen Sie den Adapter direkt an eine Wandsteckdose an. Wenn der Adapter über eine Durchschleifsteckdose verfügt, können Sie eine Steckdosenleiste daran anschließen, jedoch keinen weiteren Powerline-Adapter.

Wie füge ich einen neuen Powerline-Adapter zu meinem bestehenden Netzwerk hinzu?

Schließen Sie den neuen Adapter an eine Steckdose im gleichen Stromkreis an. Drücken Sie 1 Sekunde lang die Pair-Taste eines bereits konfigurierten Adapters, dann innerhalb von 2 Minuten die Pair-Taste des neuen Adapters. Die Powerline-LED leuchtet auf, um die Verbindung zu bestätigen.

Was bedeutet eine ausgeschaltete Powerline-LED?

Eine ausgeschaltete Powerline-LED zeigt an, dass der Adapter nicht mit einem anderen Powerline-Adapter verbunden ist oder die Verbindung verloren gegangen ist. Versuchen Sie, die Adapter neu zu paaren, oder überprüfen Sie, ob sie sich im gleichen Stromkreis befinden.

Wie aktualisiere ich die Firmware meines Powerline-Adapters?

Laden Sie das tpPLC-Dienstprogramm von der TP-Link-Website herunter und installieren Sie es. Starten Sie das Dienstprogramm, wählen Sie den Adapter aus und verwenden Sie die Firmware-Update-Option. Stellen Sie sicher, dass der Adapter angeschlossen und der Computer mit dem Internet verbunden ist.

Funktioniert mein Powerline-Adapter mit anderen Marken?

Ja, Powerline-Adapter, die mit dem HomePlug AV2- oder AV-Standard kompatibel sind, können in der Regel zusammenarbeiten. Für optimale Leistung und einfachere Konfiguration wird jedoch die Verwendung von Adaptern derselben Marke empfohlen.

Wie groß ist die maximale Entfernung zwischen zwei Powerline-Adaptern?

Die maximale Entfernung hängt von der Qualität der elektrischen Verkabelung ab. Im Allgemeinen kann sie 300 Meter im gleichen Stromkreis erreichen, aber die Leistung kann mit der Entfernung und Störungen abnehmen.

BEDIENUNGSANLEITUNG TLPA9020 KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

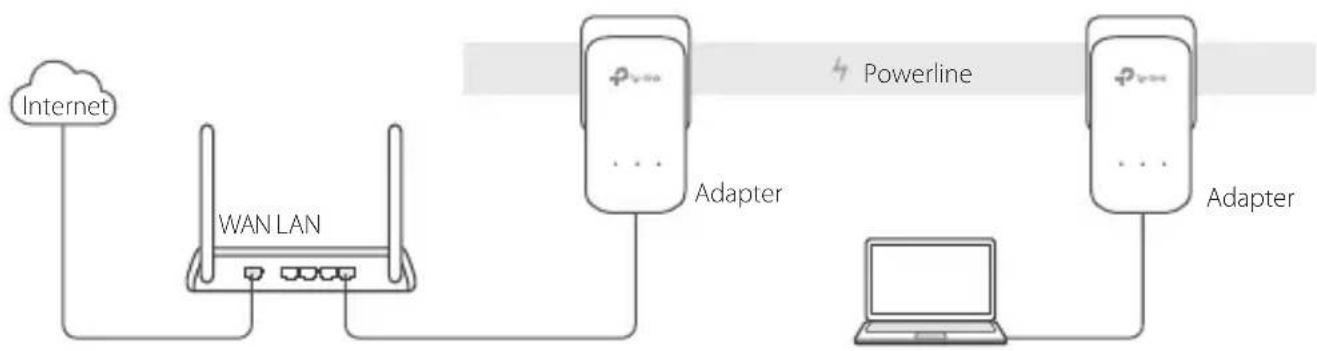

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihr Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selbst Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zusückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des Selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

HInwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beeinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drucken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste.

3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die unterstehenden Schritte für jeder weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Palr-Taste.

2 Drucken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Palr-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich myen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter lauft, die Pair-Taste, bis die Power-LED ausund angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?
A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sieitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dassSAMTliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihr Hom Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihrnes Computers und die Ihrnes Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit seinem Powerlinenetz verbindet?
A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie safer, dass diese sich im Selben elektrischen Stromkreis befindet.
A2. Wiederholen Sieitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.
A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zunah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadaptors, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webprüsenz.

Plug and Play

TP-Link erklart hiermit, dass these Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englishischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerä eine Frontsteckdose, können Sie an diesen eine Mehrfachsteckdose anschließen, aber ihre Gerä dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie ihre Powerlineadapter direkt in ihre Wandsteckdosenstatt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIES GARANTIE VERLEIHT IHNEN BESTIMME REchte, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN. BIS ZU DEN GESETZICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
