TLPA9020 KIT - Powerline-adapter TP-LINK - Gratis bruksanvisning och manual

Produkttyp	PLC-adapter (Powerline)
Märke	TP-Link
Modell	TL-PA9020 KIT
Kitets innehåll	2 PLC-adaptere, 2 Ethernet RJ45-kablar, snabbinstallationsguide
Maximal hastighet	Upp till 1200 Mbps
Portar	1 Ethernet RJ45-port 10/100/1000 Mbps per adapter
Pass-through-uttag	Ja (inbyggt honuttag)
Pair-knapp	Ja (för säkerhet och parning)
LED-indikatorer	Ström, PLC, Ethernet
Strömförsörjning	Nätström (direkt vägguttag)
Driftstemperatur	0°C till 40°C
Driftfuktighet	10% till 90% utan kondens
Mått (cirka)	65 x 55 x 30 mm (per adapter)
Vikt (cirka)	100 g (per adapter)
Standarder	IEEE 1901, HomePlug AV2-kompatibel
Säkerhet	AES 128-bitars kryptering via Pair-knapp
Kompatibla operativsystem	Windows, Mac, Linux (via tpPLC-verktyg)
Konfiguration	Plug and Play, tpPLC-verktyg för avancerade inställningar
Strömförbrukning	Mindre än 5 W i drift
Garanti	3 års begränsad garanti
Underhåll och rengöring	Rengör med torr trasa; undvik fukt och slipande rengöringsmedel
Säkerhet	Öppna inte, exponera inte för vatten eller eld; anslut direkt till vägguttag
Reservdelar och reparerbarhet	Inga löstagbara delar; ej användarreparebar

Vanliga frågor - TLPA9020 KIT TP-LINK

Hur återställer jag min PLC-adapter?

Håll inne Pair-knappen på den anslutna adaptern tills ström-LED:en släcks kort. Du kan också använda tpPLC-verktyget för att utföra en återställning.

Hur felsöker jag när det inte finns internetåtkomst via mitt PLC-nätverk?

1. Se till att alla adaptrar är på samma elkretss. 2. Kontrollera att alla PLC-LED lyser; para om dem annars. 3. Kontrollera fysiska Ethernet-anslutningar. 4. Testa internetanslutningen genom att ansluta en dator direkt till modem/router. 5. Se till att din dator är i samma undersnät som din router.

Vad gör jag om parade PLC-adaptrar inte återansluter efter att ha flyttats?

Prova att ansluta dem till andra uttag på samma krets. Para om dem vid behov och kontrollera att PLC-LED lyser. Håll dem borta från elektriska apparater som orsakar störningar (hårtork, luftkonditionering etc.); anslut sådana apparater till adapterns genomgångsuttag om tillgängligt.

Hur säkrar jag mitt PLC-nätverk?

Använd Pair-knappen för att skapa ett säkert nätverk med AES 128-bitars kryptering. Tryck på Pair i 1 sekund på en adapter, och inom 2 minuter på Pair på en annan adapter för att para ihop dem.

Kan jag ansluta PLC-adaptern till en grenuttag?

Nej, det rekommenderas starkt inte. Anslut adaptern direkt till ett vägguttag. Om adaptern har ett genomgångsuttag kan du ansluta en grenuttag till det, men inte en annan PLC-adapter.

Hur lägger jag till en ny PLC-adapter till mitt befintliga nätverk?

Anslut den nya adaptern till ett uttag på samma elkretss. Tryck 1 sekund på Pair-knappen på en redan konfigurerad adapter, och inom 2 minuter på Pair-knappen på den nya adaptern. PLC-LED:en tänds för att bekräfta anslutningen.

Vad betyder en släckt PLC-LED?

En släckt PLC-LED indikerar att adaptern inte är ansluten till en annan PLC-adapter eller att anslutningen är förlorad. Prova att para om adaptrarna eller kontrollera att de är på samma elkretss.

Hur uppdaterar jag firmware på min PLC-adapter?

Ladda ner och installera tpPLC-verktyget från TP-Links webbplats. Starta verktyget, välj adaptern och använd alternativet för firmware-uppdatering. Se till att adaptern är ansluten och att datorn är ansluten till internet.

Fungerar min PLC-adapter med andra märken?

Ja, PLC-adaptrar som är kompatibla med HomePlug AV2 eller AV-standarden kan vanligtvis fungera tillsammans, men det rekommenderas att använda adaptrar från samma märke för bästa prestanda och enklare konfiguration.

Vad är maxavståndet mellan två PLC-adaptrar?

Maxavståndet beror på kvaliteten på den elektriska ledningen. Generellt kan det vara upp till 300 meter på samma krets, men prestandan kan minska med avstånd och störningar.

BRUKSANVISNING TLPA9020 KIT TP-LINK

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Vänta tills Powerline-LED på adaptern tänds.
4. Anslut datorn till adaptern med en Ethernet-kabel.
5. Njut!

Mer: Att lägga till extra Powerline-adaptrar och extenders med standardinställningarna genom att ansluta dem till vägguttag på samma krets.

Obs!

• Anslut powerline-enheter direkt i vägguttag men inte i grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i det integrerade elektriska uttaget för powerline-enheter.

Säkra nätverk via elnätet med knappen Pair

Tips: Vi rekommenderar att du ansluter powerline-enheter nära varandra vid hopparningen.

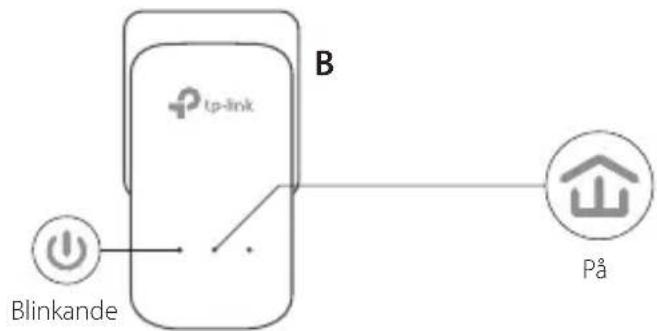

Upprätta ett säkert nätverk:

1 Tryck på knappen Pair (para) under 1 sekund på en adapter.

2 Inom 2 minuter, tryck på knappen Pair (para) under 1 sekund på en annan adapter.

Om du har fler än 2 powerline-enheter, upprepa stegen nedan för varje ytterligare enhet som konfigureras:

1. Tryck på knappen Pair (para) i 1 sekund på någon powerline-enhet i det säkra nätverket.

2. Inom 2 minuter, tryck på knappen Pair (para) i 1 sekund på en annan adapter. 3. Klart.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min Powerline-adapter?

A1. Tryck och håll in Pair när powerline-adaptern är ansluten till nätuttaget tills strömlampan slocknar och tänds igen.

A2. Använd tpPLC för att återställa Powerline-adaptern.

Q2. Hur felsöker jag om det inte finns Internet-anslutning i mitt powerline-nätverk?

A1. Se till att alla powerline-enheter finns på samma krets. A2. Se till att alla Powerline-lysdioder lyser. Om inte, para ihop dina adaptrar och extenders igen. A3. Kontrollera att alla kablar och kort är ordentligt anslutna. A4. Kontrollera om du har en Internet-anslutning genom att ansluta datorn direkt till modemet eller routern. A5. Kontrollera att datorns IP-adress är i samma segment som routerns.

Q3. Vad kan jag göra om en framgångsrikt parad powerline-enhet inte kopplas in efter att den har flyttats till en ny plats?

A1. Prova ett annat vägguttag och se till att den är på samma krets. A2. Försök att para ihop den igen, och se till att Powerline-LED är på. A3. Kontrollera att eventuella störningar, som till exempel en tvättmaskin, luftkonditionering eller andra hushållsapparater som kan vara alltför nära en Powerline-enhet. Anslut apparaten till det inbyggda eluttaget (om Powerline-enheten har ett) för att ta bort elektriskt brus.

Mer avancerade konfigurationer, t.ex. uppgradering och QoS-konfiguration, kan nås via tpPLC Utility. Du kan installera tpPLC från TP-Links officiella webbplats.

Plug and Play

1. Koppla en adapter till en LAN-port på routern med en Ethernet-kabel.
2. Koble den andre adapteren til stikkontakten på samme elektriske krets.
3. Vent til LED-lyset for Powerline på hvilken som helst adapter slås på.
4. Koble datamaskinen til adapteren med en Ethernet-kabel.
5. God fornøyelse!

FAQ (ofte stilte spørsmål)

TP-Link erklærer at enheten er i samsvar med de grunnleggende kravene og andre relevante bestemmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EF og 2011/65/EU.

Den opprinnelige EU-samsvarserklæringen finnes på http://www.tp-link.com/en/ce.

Norsk

Hold enheten borte fra vann, ild, fuktighet eller varme omgivelser. Forsøk ikke å demontere, reparere eller modifisere enheten. - Stikkontakten må installeres nær utstyret og være lett tilgjengelig. - Grenuttak kan kobles til integrerte stikkontakter på gjennomgangsenheter, men ikke stable enheter av samme eller annen type ved normal bruk. - Koble powerline-enheter direkte til veggmonterte stikkontakter, ikke til skjøteledninger.

Les og følg sikkerhetsinformasjonen ovenfor når du bruker enheten. Vi kan ikke garantere at ingen ulykker eller skader kan oppstå som følge av feil bruk av produktet. Bruk produktet med forsiktighet og på eget ansvar.

TP-Link tre års begrenset produktgaranti

Kun for produkter av merket TP-Link.

DENNE GARANTIEN GIR DEG SPESIFIKKE FORMELLE RETTIGHETER, OG DU KAN HA ANDRE RETTIGHETER SOM VARIERER FRA LAND TIL LAND (ELLER STAT ELLER PROVINS).

I DEN UTSTREKNING LOKALE LOVER TILLATER, ER DENNE GARANTIEN OG GODTGJØRELSENE EKSKLUSIVE OG I STEDET FOR ALLE ANDRE GARANTIER, GODTGJØRELSER OG VILKÅR.

TP-Link garanterer maskinvare av merket TP-Link i originalemballasje mot defekter i materiale eller utførelse ved normal bruk i henhold til TP-Links retningslinjer i en periode på TRE ÅR fra den opprinnelige kjøpsdatoen for sluttbrukeren.
