Caractéristiques Techniques	Tondeuse à gazon Grizzly ERM 1030 G, moteur électrique, largeur de coupe 30 cm, hauteur de coupe réglable de 25 à 65 mm.
Utilisation	Idéale pour les petits jardins, fonctionnement silencieux, facile à manœuvrer grâce à son poids léger.
Maintenance et Réparation	Vérifier régulièrement les lames, nettoyer le châssis après chaque utilisation, lubrifier les pièces mobiles.
Sécurité	Utiliser des gants lors de la manipulation, ne pas toucher les lames en mouvement, débrancher l'appareil avant toute intervention.
Informations Générales	Poids léger, câble d'alimentation de 10 mètres, garantie de 2 ans, respect des normes de sécurité européennes.

FOIRE AUX QUESTIONS - ERM 1030 G Grizzly

Comment démarrer la tondeuse Grizzly ERM 1030 G ?

Assurez-vous que le réservoir est plein et que la bougie d'allumage est en bon état. Tirez sur le cordon de démarrage tout en maintenant le levier de gaz en position ouverte.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir est plein, que la bougie d'allumage est propre et correctement installée, et que le fil de sécurité est en place.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé sur les roues pour ajuster la hauteur de coupe à la position souhaitée.

Pourquoi la tondeuse laisse-t-elle des bandes non coupées ?

Cela peut être dû à des lames émoussées ou à une vitesse de tonte trop rapide. Vérifiez l'état des lames et ajustez votre vitesse.

Comment entretenir les lames de la tondeuse ?

Nettoyez les lames après chaque utilisation et affûtez-les régulièrement pour assurer une coupe efficace.

Quel type d'huile dois-je utiliser pour la tondeuse Grizzly ERM 1030 G ?

Utilisez de l'huile moteur SAE 30 pour les températures chaudes ou de l'huile SAE 5W-30 pour les conditions plus fraîches.

Comment stocker la tondeuse pour l'hiver ?

Videz le réservoir de carburant, nettoyez la tondeuse, et rangez-la dans un endroit sec et protégé des intempéries.

Que faire si la tondeuse chauffe trop ?

Vérifiez que le niveau d'huile est suffisant, que les fentes de ventilation ne sont pas obstruées, et que l'herbe n'est pas trop haute.

Puis-je utiliser la tondeuse sur des terrains en pente ?

Oui, mais soyez prudent. Ne tondez pas des pentes trop raides et assurez-vous d'avoir une bonne adhérence.

Comment changer le filtre à air ?

Dévissez le couvercle du filtre, retirez l'ancien filtre, et remplacez-le par un filtre propre avant de remettre le couvercle.

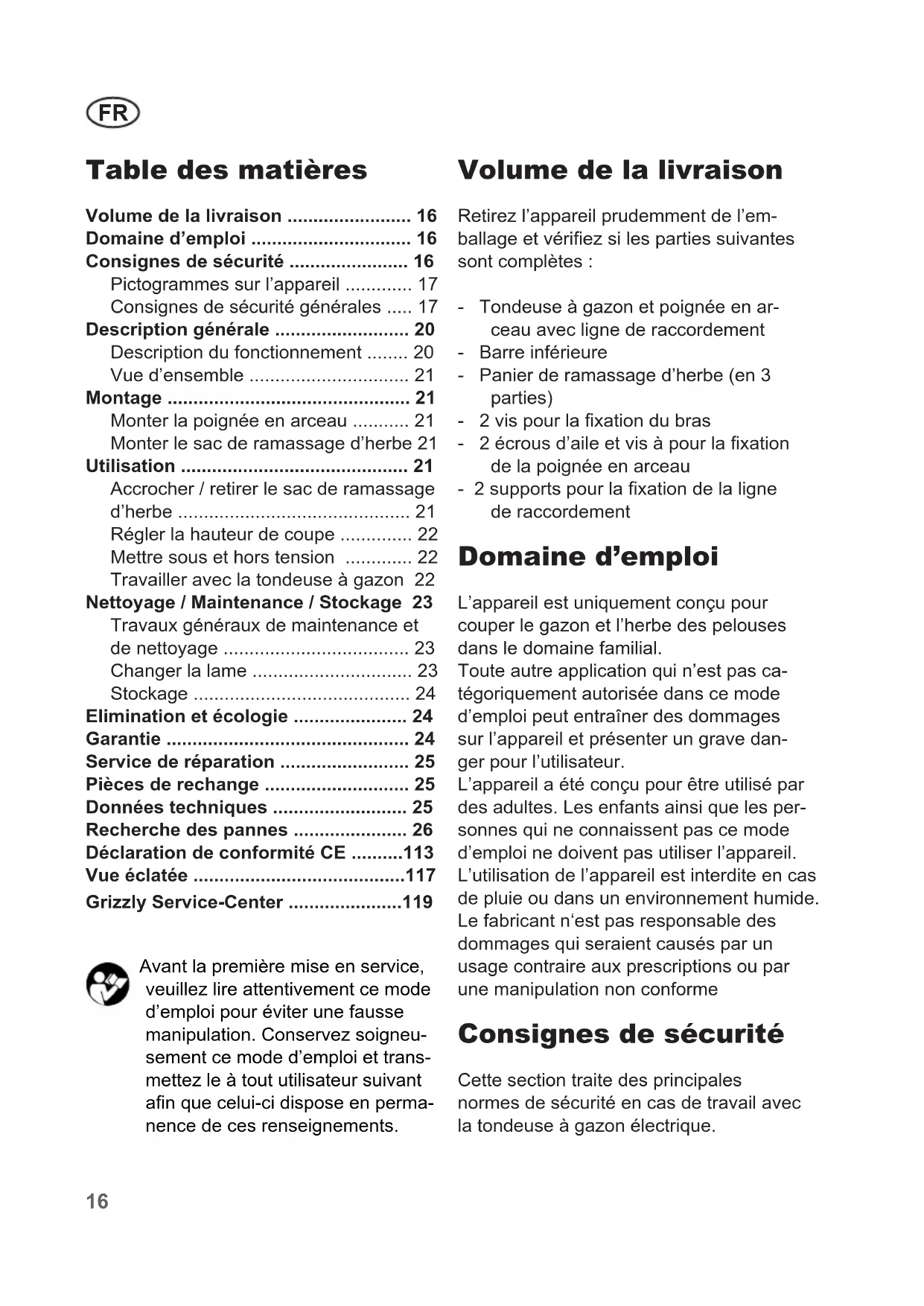

MODE D'EMPLOI ERM 1030 G Grizzly

Tondeuse à gazon électrique

Traduction de la notice d'utilisation originale

Volume de la livraison 16

Domaine d'emploi 16

Consignes de sécurité 16

Pictogrammes sur l'appareil 17

Consignes de sécurité générales 17

Description générale 20

Description du fonctionnement 20

Vue d'ensemble 21

Montage 21

Monter la poignée en arceau 21

Monter le sac de ramassage d'herbe 21

Utilisation 21

Accrocher / retirer le sac de ramassage

d'herbe 21

Régler la hauteur de coupe 22

Mettre sous et hors tension 22

Travailler avec la tondeuse à gazon 22

Nettoyage / Maintenance / Stockage 23

Travaux généraux de maintenance et de nettoyage 23

Changer la lame 23

Stockage 24

Élimination et écologie 24

Garantie 24

Service de réparation 25

Pièces de rechange 25

Données techniques 25

Recherche des pannes 26

Déclaration de conformité CE 113

Vue éclatée 117

Avant la première mise en service, veuillez lire attentivement ce mode d'emploi pour éviter une fausse manipulation. Conservez soigneusement ce mode d'emploi et transmettez-le à tout utilisateur suivant afin que celui-ci dispose en permanence de ces renseignements.

Volume de la livraison

Retirez l'appareil prudemment de l'emballage et vérifiez si les parties suivantes sont complètes :

Tondeuse à gazon et poignée en arceau avec ligne de raccordement - Barre inférieure - Panier de ramassage d'herbe (en 3 parties) - 2 vis pour la fixation du bras - 2 écrous d'aile et vis pour la fixation de la poignée en arceau - 2 supports pour la fixation de la ligne de raccordement

Domaine d'emploi

L'appareil est uniquement conçu pour couper le gazon et l'herbe des pelouses dans le domaine familial.

Toute autre application qui n'est pas catégoriquement autorisée dans ce mode d'emploi peut entraîner des dommages sur l'appareil et présenter un grave danger pour l'utilisateur.

L'appareil a été conçu pour être utilisé par des adultes. Les enfants ainsi que les personnes qui ne connaissent pas ce mode d'emploi ne doivent pas utiliser l'appareil.

L'utilisation de l'appareil est interdite en cas de pluie ou dans un environnement humide.

Le fabricant n'est pas responsable des dommages qui seraient causés par un usage contraire aux prescriptions ou par une manipulation non conforme.

Consignes de sécurité

Cette section traite des principales normes de sécurité en cas de travail avec la tondeuse à gazon électrique.

Pictogrammes sur l'appareil

ntion !

Lisez attentivement le mode d'emploi.

N'exposez pas l'appareil à l'humidité. Ne travaillez pas sous la pluie et ne coupez pas d'herbe mouillée.

Risque de blessure par les particules ejectées de la coupe. Tenir les personnes à distance du faucheur.

Attention - Lames de coupe acérées! Tenir à distance les pieds et les mains. Risque de blessure! Tout réglage ou travail de nettoyage ou si le cable d'alimentation secteur est bloqué ou est endommagé, arrêtez le moteur et retirez la fiche de secteur.

Danger en cas de câble d'alimentation secteur endommagé. Le câble d'alimentation secteur à distance de l'appareil et de la lame de coupe!

Attention!

En cas d'arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Indication du niveau sonore Lwa en dB.

Classe de protection II

Ne pas jeter l'appareil électrique avec les ordures ménagères.

Diamètre de coupe

Consignes de sécurité générales

En cas d'usage non conforme, cet appareil peut causer des blessures graves. Pour éviter des dommages personnels et des dégâts matériels, lisez et faites respecter impérativement les consignes de sécurité suivantes, connaissez parfaitement les dispositifs de commande.

Préparatifs :

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Ne permettez jamais à des enfants ou à d'autres personnes qui ne connaissent pas le mode d'emploi d'utiliser l'appareil. Les prescriptions locales peuvent fixer l'âge minimum de l'opérateur.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• N'utilisez jamais l'appareil lorsque des personnes, en particulier des enfants et des animaux domestiques, se tiennent à proximité.
• L'opérateur ou l'utilisateur est responsable des accidents ou dégâts sur les autres personnes ou sur leurs propriétés. Inspectez le terrain sur lequel l'appareil sera employé et retirez les pierres, les branches, les fils ou autres corps hétérogènes qui pourraient être happés puis éjectés par la lame.

• Portez des vêtements de travail appropriés, tels que des solides chaussures avec semelles antidérapantes et un pantalon long et épais. N'utilisez pas l'appareil, si vous êtes pieds nus ou portez des sandales.
• Avant chaque utilisation, effectuez un examen visuel de l'appareil. N'utilisez pas la tondeuse si certains appareillages de protection (par exemple la protection anti-chocs ou le sac de ramassage), des parties du dispositif de coupe ou des boulons manquent, sont usés ou sont endommagés. Pour éviter un déséquilibre, les outils endommagés et les boulons ne peuvent être échangés que partiellement.
• Soyez prudent avec les appareils comportant plusieurs outils de coupe, puisque le mouvement d'une lame peut entraîner la rotation des lames restantes. Utilisez seulement des pièces de rechange et des accessoires qui ont été fournis et sont recommandés par le fabricant. L'utilisation de pièces étrangères entraîne une annulation immédiate du droit de garantie.

Travailler avec l'appareil :

Pendant le travail, ne placez pas les pieds et les mains à proximité ou sous les pièces rotatives. Vous risquez de vous blesser!

Faites attention à la protection contre le bruit et aux instructions locales. L'utilisation de l'appareil peut être limitée à certaines heures précises ou même interdite (par exemple, le dimanche et les jours fériés), pendant certaines heures du jour déterminées (heures du déjeuner, repos

nocturne) ou dans certaines zones particulières (par exemple, lieux de cure, cliniques, etc.).

• Allumez le moteur après avoir lu les instructions et seulement si vos pieds sont à distance de sécurité des outils tranchants.
• N'utilisez pas l'appareil sous la pluie, par mauvais temps, dans un environnement humide ou sur du gazon mouillé. Travailllez seulement à la lumière du jour ou avec un bon système d'éclairage.
• Ne travailliez pas avec l'appareil jusqu'à épuisement, si vous êtes fatigué ou déconcentré ou après avoir bu de l'alcool ou pris des médicaments. Faites toujours une pause de temps en temps. Respectez des temps de travail raisonnables.
• Pendant le travail, faites attention à avoir une position stable, en particulier sur des terrains en pente. Ne travailliez jamais de travers sur une pente ou en descente. Soyez particulièrement prudent si vous changez le sens de déplacement sur une pente. Ne travailliez pas sur des pentes excessivement raides.
• Dirigez l'appareil seulement à la vitesse du pas. Soyez particulièrement prudent si vous faites faire demi-tour à l'appareil, en vous approchant de lui ou si vous vous déplacez en arrière.
• Mettez l'appareil en marche avec prudence, conformément aux instructions de ce guide d'utilisation. Faites attention à respecter une distance suffisante entre les pieds et les lames.
• Ne basculez pas l'appareil lors de la mise en marche à moins que cela ne soit nécessaire en étant arrêté dans de hautes herbes. Dans ce cas, basculez l'appareil en appuyant sur

La barre de poignée de telle sorte que les roues avant de l'appareil se soulèvent légèrement. Contrôlez toujours que les deux mains se trouvent en position de travail avant que l'appareil ne soit reposé à nouveau sur le sol. - Ne travailliez jamais sans le sac de ramassage ou la protection anti-chocs. Tenez-vous toujours à distance de l'ouverture d'éjection.

Attention! Après arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Risque de blessure!

L'appareil ne doit pas être soulevé ou être transporté tant que le moteur fonctionne. Mettez l'appareil hors tension, s'il doit être basculé afin d'être transporté, afin de traverser des surfaces autre que gazonnées pour le déplacer jusqu'à d'autres emplacements à tondre. - Conservez toujours propre et libre d'accès l'ouverture d'éjection de l'herbe. Retirez les déchets de coupe uniquement après l'arrêt de l'appareil. - Ne laissez jamais l'appareil sans surveillance sur le lieu de travail. - Ne travaillez pas avec un appareil endommagé, incomplet ou modifié sans le consentement du fabricant de l'appareil. N'utilisez jamais l'appareil avec des appareillages de protection endommagés ou les dispositifs de protection ou des installations de sécurité manquantes, tel que dispositif de projection et/ou de ramassage d'herbe. - Ne surchargez pas votre appareil. Travaillez seulement dans la gamme de puissance indiquée et ne changez pas les réglages du moteur. N'utilisez aucune machine d'un rendement

N'utilisez pas votre tondeuse pour des buts pour lesquels elle n'a pas été conçue.

• N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. En cas d'inobservation de cette consigne, il existe un risque d'incendie ou d'explosion.
• Ne soulevez jamais l'appareil, ne le transportez pas lorsque le moteur tourne.
• Mettez l'appareil hors tension et retirez la fiche de secteur :
• Toujours, quand vous quittez la machine,
• Avant que vous nettoyiez l'ouverture d'éjection ou éliminiez la cause des blocages,
• Si l'appareil n'est pas utilisé,
• Avant de contrôler, nettoyer l'appareil ou de travailler sur celui-ci,
• Si le câble d'alimentation secteur est endommagé ou s'il s'est enchevêtré,
• Si l'appareil a rencontré un corps hétérogène pendant le travail ou si les vibrations inaccoutumées se produisent. En ce cas, examinez l'appareil afin de détecter d'éventuels dommages et faites-le réparer si nécessaire.
• N'approchez jamais les mains ou les pieds à proximité des pièces mobiles. Lors des travaux de fauchage, ne les mettez jamais devant l'ouverture d'éjection de l'herbe.

Maintenance et stockage :

• Faites en sorte que tous les écrous, les boulons et les vis soient solidement serrés et que l'appareil soit en état de travailler en sécurité.
• N'essayez pas de réparer vous-même l'appareil à moins que vous

Ne possédiez pour cela la formation correspondante. Tous les travaux qui ne sont pas mentionnés dans ce mode d'emploi ne peuvent être exécutés que dans les ateliers de service après-vente autorisés.

• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.
• Manipulez votre appareil avec soin. Conservez les lames de coupe acérées et propres afin de pouvoir travailler et plus vite. Respectez les règlements d'entretien.
• Si vous changez le dispositif de coupe, portez des gants de protection.
• Contrôlez régulièrement le dispositif de collecte de l'herbe afin de détecter usure et déformations. Pour des raisons de sécurité, remplacez les pièces usées ou endommagées. Soyez particulièrement prudent afin de ne pas coincer vos doigts entre les lames rotatives et les parties fixes de la machine.
• Vérifiez que vous n'utilisez que des lames de recharge autorisées par le fabricant.

Sécurité électrique :

• Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique.
• Dans la mesure du possible, branchez l'appareil seulement à une prise de courant munie d'un appareillage de protection de courant de défaut (commutateur FI) avec un courant de déclenchement ne dépassant pas 30 milliampères.
• Evitez les contacts avec les corps ayant des parties enterrées (par exemple, des clôtres métalliques, des poteaux en métal). Utilisez seulement les câbles d'alimentation secteur admis du type de construction H05VV-F ou H05RN-F

qui sont conçus pour un usage en plein air et avec une longueur maximale de 75m La coupe transversale de cordon du câble d'alimentation secteur doit faire au moins 1,5mm² Avant utilisation, déroulez toujours le câble dans sa totalité et vérifiez que celui-ci n'est pas endommagé.

Utilisez pour la fixation du câble d'alimentation secteur la suspension à câble prévue à cet effet. - Pendant les travaux de coupe, maintenez le câble d'alimentation secteur à distance de la lame de coupe. Les lames de coupe peuvent endommager le câble d'alimentation secteur et venir au contact de pièces sous tension. Dirigez le câble d'alimentation secteur toujours dériver l'utilisateur. - N'utilisez pas le câble d'alimentation secteur pour tirer sur la fiche de la prise de courant. Protégez le câble d'alimentation secteur de la chaleur, de l'huile et de tout contact avec des bords aiguisés. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - Ne connectez aucune pièce du câble d'alimentation secteur endommagé au réseau électrique. Ne touchez aucune pièce du câble d'alimentation secteur endommagé tant que celui-ci est connecté au réseau électrique. Un câble d'alimentation secteur endommagé peut entrer en contact avec des parties sous tension.

Description du fonctionnement

La tondeuse à gazon électrique est équipée d'un outil tranchant tournant parallèle

ment au niveau de coupe. Elle est munie d'un électromoteur à haute performance, d'un solide boîtier synthétique, d'un commutateur de sécurité, d'une protection anti-chocs et d'un sac de ramassage. De plus, l'appareil est réglable en hauteur sur 3 positions et ses roues sont manœuvrables. Les descriptions suivantes vous indiquent le fonctionnement des dispositifs de commande.

Vous trouverez les illustrations de l'appareil sur les pages 2 - 3.

Vue d'ensemble

1 Poignée en arceau

2 Écrous d'aile 3 Barre inférieure 4 Sac de ramassage 5 Roues 6 Boîtier de la tondeuse à gazon

7 Protection anti-chocs

8 Support de câble 9 Prise de courant pour câble d'alimentation

10 Bouton de déverrouillage 11 Décharge de traction de câble 12 Levier de démarrage

Montage

Avant d'exécuter quelconque travail sur l'appareil, retirez la fiche de secteur. Il existe un risque pour le personnel.

Monter la poignée en arceau

1. Insérez la barre inférieure (3) dans le logement du boîtier de la tondeuse à gazon (6).
2. Fixez la barre (3) avec les vis jointes (13).

1. Fixez à la barre inférieure (3) la poignée en arceau (1) avec les vis jointes et les écrous d'aille (2) aux positions sont possibles.
2. Clipsez les supports de câble (8) à la barre inférieure (3) et fixez ainsi le câble.

Si vous desserrez les deux écrous d'aile, vous pouvez rabattre la poignée en arceau lorsque vous stockez l'appareil. Faites attention à ce que le câble d'alimentation secteur ne soit pas soumis à pression.

Monter le sac de ramassage d'herbe

1. Reliez le sac de ramassage (16).
2. Reliez le poignée (15) dans le sac de ramassage (16).

Il est interdit d'utiliser la tondeuse à gazon sans la protection antichocs ou le panier de ramassage d'herbe. Il existe alors un risque de blessure.

Accrocher / retirer le sac de ramassage d'herbe

1. Pour accrocher le sac de ramassage (4) soulevez la protection anti-chocs (7) et accrochez le sac de ramassage (4). Rabattez la protection anti-chocs (7) sur le sac de ramassage (4). Celle-ci maintain le sac de ramassage (4) à la position correcte.
2. Pour retirer le sac de ramassage (4) soulevez la protection

anti-chocs (7) et décrochez le sac de ramassage (4). Rabattez l'arrête la protection anti-chocs (7) sur le boîtier de la tondeuse (6).

Régler la hauteur de coupe

Mettez l'appareil hors tension, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Il existe un risque de dommage sur le personnel.

La tondeuse à gazon peut être réglée en modifiant la position des roues pour obtenir les hauteurs de coupe suivantes:

60 mm - grande hauteur de coupe 45 mm - hauteur de coupe moyenne 30 mm - petite hauteur de coupe

1. Dévissez les roues (5).

Vissez à nouveau les roues (5) dans la position souhaitée. Toutes les roues doivent être réglées à la même hauteur.

La hauteur de coupe correcte pour un gazon d'ornement est environ 30 - 45 mm, pour un gazon utilisé d'environ 45 - 60 mm.

Pour la première coupe en début de saison, nous conseillons une haute hauteur de coupe.

Faites attention à la protection contre le bruit et aux instructions locales.

Mettre sous et hors tension

1. Insérez la fiche du câble d'alimentation secteur dans la prise

de courant (9) de la poignée en arceau (1).

1. Pour le délestage de la traction, formez une boucle avec le câble d'alimentation secteur et accrochez celui-ci dans le délestage de traction (11). Observez l'illustration pour plus de détails.
2. Connectez l'appareil à la tension de réseau.
3. Avant la mise sous tension, faites attention à ce que l'appareil ne touche aucun objet.
4. Pour la mise sous tension, appuyez sur le bouton de déverrouillage (10) de la poignée et simultanément, gardez enfoncé le levier de démarrage (12). Relâchez le bouton de déverrouillage (10).
5. Pour mettre hors tension, relâchez le levier de démarrage (12).

Après la mise hors tension de l'appareil, la lame tourne encore pendant quelques secondes. Ne touchez pas la lame en rotation. Vous pourriez vous blesser.

Travailler avec la tondeuse à gazon

Un fauchage à intervalles réguliers contribue au renforcement de la pousse de l'herbe mais fait cependant simultanément déprécier les mauvaises herbes. C'est pourquoi après chaque coupe, le gazon devient plus dense et que coupé régulièrement, il résiste à la charge. La première coupe s'effectue partir du mois d'avril quand la hauteur de l'herbe est de 70 - 80 mm. Pendant la période de pousse principale, le gazon est fauché au moins une fois par semaine.

• Dirigez le câble de prolongation toujours derrière vous puis disposez-le sur la partie de la pelouse déjà tondue.
• Poussez la tondeuse à la vitesse d’un marcheur en essayant de tendre en ligne droite. Pour obtenir une belle tonte, les chemins parcourus doivent toujours se chevaucher de quelques centimètres.
• Réglez la profondeur de coupe de telle sorte que l'appareil ne soit pas surchargé. Dans le cas contraire, le moteur peut être endommagé.
• En cas de terrain en pente, travailliez toujours transversalement. Soyez particulièrement prudent lorsque vous reculez avec l'appareil ou que vous le tirez.
• Nettoyez l'appareil après chaque utilisation tel que décrit dans le chapitre : « Nettoyage, maintenance, stockage »

Une fois le travail terminé et pour le transport de l'appareil, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Vous risqueriez sinon de vous blesser.

Nettoyage / maintenance / stockage

Faites exécuter les travaux qui ne sont pas décrits dans ce mode d’emploi, par le technicien d’un service après-vente disposant de notre autorisation. Utilisez seulement des pièces d’origine.

Si vous manipulez la lame, portez des gants.

Avant toutes les opérations de maintenance et les travaux de nettoyage, mettez l'appareil hors tension.

sion, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Il existe un risque de blessure.

Travaux généraux de maintenance et de nettoyage

N'aspergez jamais la tondeuse à gazon avec l'eau.

• Conservez l'appareil toujours propre. Pour le nettoyage, utilisez une brosse ou un chiffon mais aucun produit de nettoyage ou de solvant.
• Une fois la tonte terminée, avec une spatule en bois ou en matière plastique, éliminez les restes de plantes qui adhérent aux parois et aux roues, aux buses d’aération, dans l’ouverture d’éjection et autour de la lame. N’utilisez chaque objet dur ou acéré, vous pourriez endommager l’appareil.
• Graissez de temps en temps les roues.
• Avant chaque utilisation, contrôlez la tondeuse à gazon pour détecter les manques évidents, les pièces usées ou endommagées. Vérifiez que tous les écrous, boulons et vis tiennent bien.
• Contrôlez les couvercles et les appareillages de protection pour vérifier leur bonne tenue et détecter des dommages éventuels. Echangez ceux-ci s'il y a lieu.

Changer la lame

Si la lame est émoussée, il est possible de la faire aiguiser dans un atelier spécialisé. Si la lame est endommagée ou présente un déséquilibre, elle doit être échangée (voir le chapitre des pièces de rechange).

1. Retournez l'appareil.
2. Utilisez des gants épais et maintenez solidement la lame (18). À uilles d'une montre par rapport à l'axe du moteur (19).
3. e correctement et que la vis soit solidement vissée (17).

Stockage

• Conservez l'appareil au sec et en de renne moins de place. Pour cela, les câbles ne doivent pas être serrés.
• . N'entourez l'appareil avec un sac de nylon car de l'humidité pourrait se former.

Nous ne sommes pas responsables des dommages provoqués par nos appareils, si de tels dommages sont dus à une réparation incorrecte ou l'utilisation de pièces non d'origine ou par un usage non conforme aux prescriptions.

Élimination et écologie

Ne jetez pas les huiles usagées dans les canalisations. Éliminez-les écologiquement, rapportez-les dans une déchetterie. Respectez la réglementation relative à la

protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Il ne faut pas se débarrasser des machines par le biais des ordures ménagères.

Videz soigneusement le réservoir d'huile et remettez votre tronçonneuse dans une déchetterie. Les pièces en matière plastique et en métal peuvent être triées et recyclées. Demandez conseil sur ce point à notre centre de services.

Nous exécutons notamment l'élimination des déchets de vos appareils renvoyés défectueux.

Garantie

• Nous accordons 24 mois de garantie pour cet appareil. Pour une utilisation industrielle ainsi que pour les appareils de rechange, le droit de garantie ne vaut que 12 mois, conformément aux prescriptions légales.
• Les dommages dus à l'usure normale, la surcharge ou le maniement incorrect sont exclus des droits de garantie. Certaines pièces sont soumises à une usure normale et sont exclues des droits de garantie. En particulier : la chaîne.
• En outre, les droits de garantie sont valables à condition que les intervalles d'entretien indiqués dans le mode d'emploi et les consignes de nettoyage et d'entretien aient été respectés.
• Les dommages dus à un défaut de matériel ou à un vice de fabrication seront éliminés gratuitement soit par un remplacement, soit par une réparation. La condition préalable est de rapporter au détaillant l'appareil dans

son intégrité avec le justificatif d'achat et de garantie.

Service de réparation

• Vous pouvez faire exécuter les réparations qui ne sont pas soumises à la garantie par notre centre de services contre facturation. Nous vous établissons volontiers un devis. Nous ne pouvons traiter que les appareils qui sont correctement emballés et suffisamment affranchis. Condition : l'appareil ne devra pas avoir été démonté, et devra être accompagné d'une preuve d'achat et de garantie lorsque vous l'adresserez à notre centre de service.
• Les appareils expédiés en port dû, en colis en cours, en express ou par fret spécial ne seront pas acceptés.
• Nous exécutons notamment l'élimination des déchets de vos appareils renvoyés défectueux.

Pièces de rechange

Vous pouvez commander directement les pièces détachées suivantes chez votre revendeur ou bien par l'intermédiaire du centre de services Grizzly. Lorsque vous désirez commander, prière d'indiquer le type de machine et le numéro de la pièce détachée.

Lame de rechange. 13700206

Sac de ramassage. 72500211

Données techniques

Tondeuse à gazon électrique ERM 1030 G

Puissance absorbée du moteur....1000 W

Tension de réseau 230 V~, 50 Hz

Régime de ralenti 3600 tr/min

Largeur de la lame 300 mm

Hauteur de coupe 30/45/60 mm

Classe de protection

Type de protection IP 24

Poids 9,8 kg

Volumes du panier de ramassage d'herbe 271

Niveau de pression acoustique (L_pA) 73,5 dB(A), K=1,82 dB

Niveau sonore (L_WA) garanti 96 dB(A)

mesuré 93,5 dB(A), KwA=1,82 dB

Vibration (a) 2,08 m/s²

Les valeurs acquistiques et de vibration ont été calculées sur la base des normes et prescriptions mentionnées dans la déclaration de conformité.

Nous nous réservons le droit de mettre cette notice à jour sans avertissement en y apportant des modifications techniques et optiques. Toutes les dimensions, informations et données mentionnées dans cette notice d'utilisation le sont par conséquent sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc être prises en considération.

Recherche des pannes

Problème Cause possible	Résolution des pannes
L'appareil ne dé-marre pas	Pas de tension de éseau
	Interrupteur marche/arrêtdéfectueux
	Moteur défectueux
	Herbe trop haute
Le moteur s'accroTE Bloccage par corps étranger Retirer le corps étranger
Les résultats de la coupe ne sont pas satisfaisants ou le moteur ne tourne pas correctement	Hauteur de coupe trop basse
	Lame émoussée
	Zone autour de la lame bouchée
	Lame mal montée Monter la lame correctement
La lame ne tourne pas	Lame bloquée par de l'herbe
	Vis de la lame desserrée
Bruits anormaux, Bruits de ferraillée ou vibrations	Vis de la lame desserrée
	Lame endommagée Echanger la lame

El kulpunda titresim

an) 2,08 m/s
