BEDIENUNGSANLEITUNG ERM 1030 G Grizzly

Elektrische grasmaier

Electric Lawnmower

Originalbetriebsanleitung

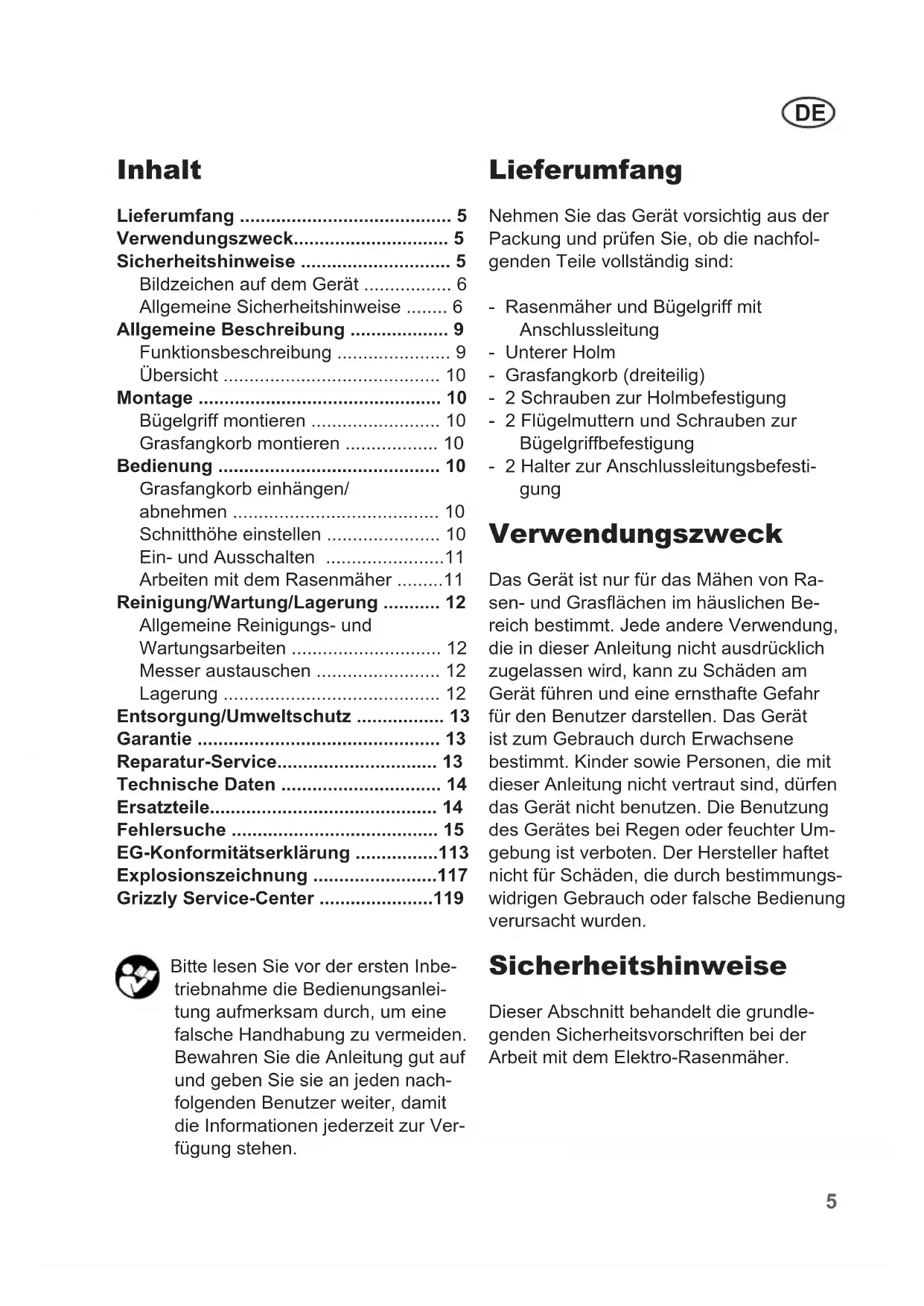

Lieferumfang 5
Verwendungszweck 5
Sicherheitshinweise 5

Bildzeichen auf dem Gerät 6
Allgemeine Sicherheitshinweise 6
Allgemeine Beschreibung 9
Funktionsbeschreibung 9
Ubersicht 10
Montage 10
Bügelgriff montieren 10
Grasfangkorb montieren 10
Bedienung 10
Grasfangkorb einhängen/
abnehmen 10
Schnitthöhe einstellen 10
Ein- und Ausschalten 11
Arbeiten mit dem Rasenmacher 11
Reinigung/Wartung/Lagerung 12
Allgemeine Reinigungs- und
Wartungsarbeiten 12
Messer austauschen 12
Lagerung 12
Entsorgung/Umweltschutz 13
Garantie 13
Reparatur-Service. 13
Technische Daten 14
Ersatzteile 14
Fehlersuche 15
EG-Konformitätserklarung 113
Explosionszeichnung 117
Grizzly Service-Center 119

Bitte lessen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

Rasenmacher und Biegelgriff mit Anschlussleitung
- Unterer Holm
- Grasfangkorb (dreiteilig)
- 2 Schrauben zur Holmbefestigung
- 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung
- 2 Halter zur Anschlussleitungsbefestigung

Verwendungszweck

Das Gerät ist nur für das Mähen von Rassen- und Grasflächen im tatsächlichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind,)dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungs-widrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmacher.

Bildzeichen auf dem Gerät

ung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.
ehende Personen von dem Maher fern halten.

Vorsicht - Scharfe Schneidmesser! Füße und Höhe fernhalten. Verletzungsgefahr!
ausschalten und Netzsteckerziehen vor Einstellungenoder Reinigungssarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel.
Netzkabel von dem Gerät und dem Schneidmesser fernhalten!

hg! auf des Rasenmachermes-sers.

Angabe des Schalleistungspe-gels L_wa in dB.

Schutzklasse II

Elektrogeräte gehoren nicht in den Hausmull.

Schnittkreis

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden,lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Höhe sind.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfern den Sie Steine, Stöcke, Drahte oder

andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
• Führer Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzten Sie das Gerät nicht, wenn Schutz einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotatio on der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Führer Sie Fuße und Hände beim Arbeiten nicht in die Naze oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmeter Tageszeiten (Mittagszeiten, Nachruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschrankt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Füße in sicheren Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern. Arbeiten Sie nicht an übermöig steilen Hängen.
• Führren Sie das Gerät nur im Schritttempo. Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In dieser Fall kippen Sie das Gerät durch Drucken des Griffitholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeitsen Sie nie ohne Grasfangkorb

oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mahenden Flächen gebracht wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich undändern Sie nicht die Regler-einstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Motor lauft.

• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker ab und vergewissern

Sie sich, dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,

• bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen,

• wenn das Netzkabel beschädigt oder verheddert ist,

• bevor Sie das Gerät überprüfen, reinigen oder darüber arbeiten,

• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,

• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erfondlich.

• Bringen Sie Höhe oder Fuß niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähernarf sich sie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Sorgen Sie davon, dass alle Mattern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen Sie besitzten hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführten werden.

Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Behandeln Sie Ihr Gerät mit Sorgfalt.
Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten

zu können. Befolgen Sie die Wartungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
• Überprüfen Sie die Grasfangeinrichtung regelmäß auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
• Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie daraufuf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schreiben Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Netz-kabel der Bauart H05VV-F oder H05RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 1,5 mmbetragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Verwenden Sie für die Anbringung des Netzkabels die darauf vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser konnen das Netz

kabel beschädigen und zum Berühren spannungsfuhrender Teile führen. Führn Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.

• Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektro-Rasenmacher besitzt ein parallel zur Schnittebene sich drehen des Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 3-fach hohenverstellbar und hat leichtgangige Räder. Die Funktion der Bedienteile enthalten Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 - 3.

Übersicht

A

1 Bügelgriff

2 Flügelmuttern
3 Unterer Holm
4 Grasfangkorb
5 Rader
6 Rasenmachergehause
7 Prallschutz
8 Kabelhalter
9 Gerätestecker für Netzkabel
10 Entriegelungsknopf
11 Kabel-Zugentlastung
12 Starthebel

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

B

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Rasenmahergehauses (6) ein.

2. Befestigen Sie den unteren Holm (3) mit den beiliegenden Schrauben (13).

3.

Befestigen Sie den Biegelgriff (1) mit den beiliegenden Schrauben (14) und den Flügelmuttern (2) am unteren Holm (3).
s sind zwei Positionen möglich.

1. Klipsen Sie die Kabelhalter (8) am Holm (3) ein und fixieren Sie damit das Kabel.

i

Wenn Sie die beiden Flügelmuttern losen, können Sie den Bügelgriff zur Aufbewährung des Gerätes nach unter klappen. Darauf ach

ten, dass das Netzkabel nicht ein-geklemmt ist.

Grasfangkorb montieren

D

1. Stecken Sie beiden Teile des Grasfangkorbs (16) zusammen.

2. Stecken Sie den Handgriff (15) in eine der beiden Teile des Grasfangkorbes (16).

！

Mit dem Rasenmacher darft nicht ohne Prallschutz oder Grasfang-korb gearbeitet werden. Es besteht Verletzungsgefahr.

Bedienung

Grasfangkorb einhängen/ abnehmen

E

1. Zum Einhängen des Grasfangkorbes (4) haben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er halt den Grasfangkorb (4) an richtiger Position.

2. Zum Abnehmer des Grasfang-korbes (4) haben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Rasenmähergehause (6) zurück.

Schnitthöhe einstellen

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Der Rasenmacher kann durch Positionsänderung der Rader auf folgende Schnitthohen eingestellt werden:

60 mm - große Schnitthöhe
45 mm - mittlere Schnitthöhe
30 mm - geringe Schnitthöhe

1. Schrauben Sie die Räder (5) ab.

2. Schrauben Sie die Räder (5) wieder in der gewündsten Position fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 45 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels in den Gerätestecker (9) am Bügelgriff (1).

2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hangen diese in die Zugentlastung (11) ein. Vergleichen Sie mit der Abbildung H.

3. Schließen Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einsatz darauf, dass das Gerät keine Gegenstände berührt.
5. Zum Einsatz drücken Sie den Entriegelungsknopf (10) am Handgriff und halten gleichzeitig

den Starthebel (12) gedrückt.
Lassen Sie den Entriegelungsknopf (10) los.

1. Zum Ausschalten setzen Sieden Starthebel (12) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an,{lssst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jeder Mahvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

Der erstee Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestensomal proWoche gemaht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.
• Führn Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemäßte Seite.
• Führn Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mahen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeitsen Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgeben und

DE

Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung" beschrieben.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführten. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.
Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenrechte mit einem Holz- oder Plastikstück von den

Rädern, den Luftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie konnten das Gerät beschädigen.

• Olen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmacher vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Mattern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschlüften werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

enutzen Sie feste Handschuhe und halten Sie das Messer (18) fest. Drehen Sie die Messerschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlusses von der Motorspindel (19).

1. Bauen Sie das neue Messer (18) in umgekehrter Reihenfolge wieder ein. Achten Sie daraufuf, dass das Messer (18) richtig positi-niert ist und die Messerschraube (17) fest angezogen ist.

Lagerung

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Lösen Sie die Flügel

muttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen bzw nicht eingeklemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser ServiceCenter.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Strauchern und Bäumen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie.
• Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedie-nung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Messer.
  Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kaufund Garantienachweis an den Handler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unseren Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerat im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange-nommen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Rasenmacher.ERM 1030 G

Aufnahmeleistung des Motors ....1000 W

Netzspannung 230V\~,50 Hz

Leerlaufdrehzahl 3600 min

Messerbreite 300 mm

Schnitthöhe. 30 / 45 / 60 mm

Schutzklasse

Schutzart .IP 24

Gewicht. 9,8 kg

Volumen Grasfangkorb 271

Schalldruckpegel

(LpA) 73,5 dB(A); KpA = 1,82 dB

Schallleistungspegel

(gemessen)

(LwA). 93,5 dB(A); KwA =1,82 dB

Schallleistungspegel

(garantiert) 96 dB(A)

Vibration am Handgriff

an) 2,08 m/s

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund d

Bedienungsanleitung gestellt werden, konnen dazu nicht geltend gemacht werden.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 13700206

Grasfangkorb 72500211

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehl't	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch Kunden-dienst
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe ein-stellen. Durch Drücken des Griffitholms die Vorderräder leicht anheiten.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellt oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe ein-stellen
	Messer stumpf	Messer schleifen setzen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messerschraube locker Messer	erschraube festziehen
Abnorme Geräusahe, Klappern oder Vibratio-nen	Messerschraube locker Messer	erschraube festziehen
	Messer beschädigt Messer austauschen

Table des matieres

Beschermingsklasse II

Elektrische veiligkeit:

Neem de bescherming gegen la-Ne waaihinder en lokale voerschriften in acht.

In- en uitschakelen

Spuit de grasmaier nicht met water schoon.

Grizzly Gartengeräte

GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.grizzly-gmbh.de

Alfacomer-Equipamentos Agricolas e Industriais, Lda.
