GEBRUIKSAANWIJZING ERM 1030 G Grizzly

Vertaling van de originele gebruiksaanwijzing

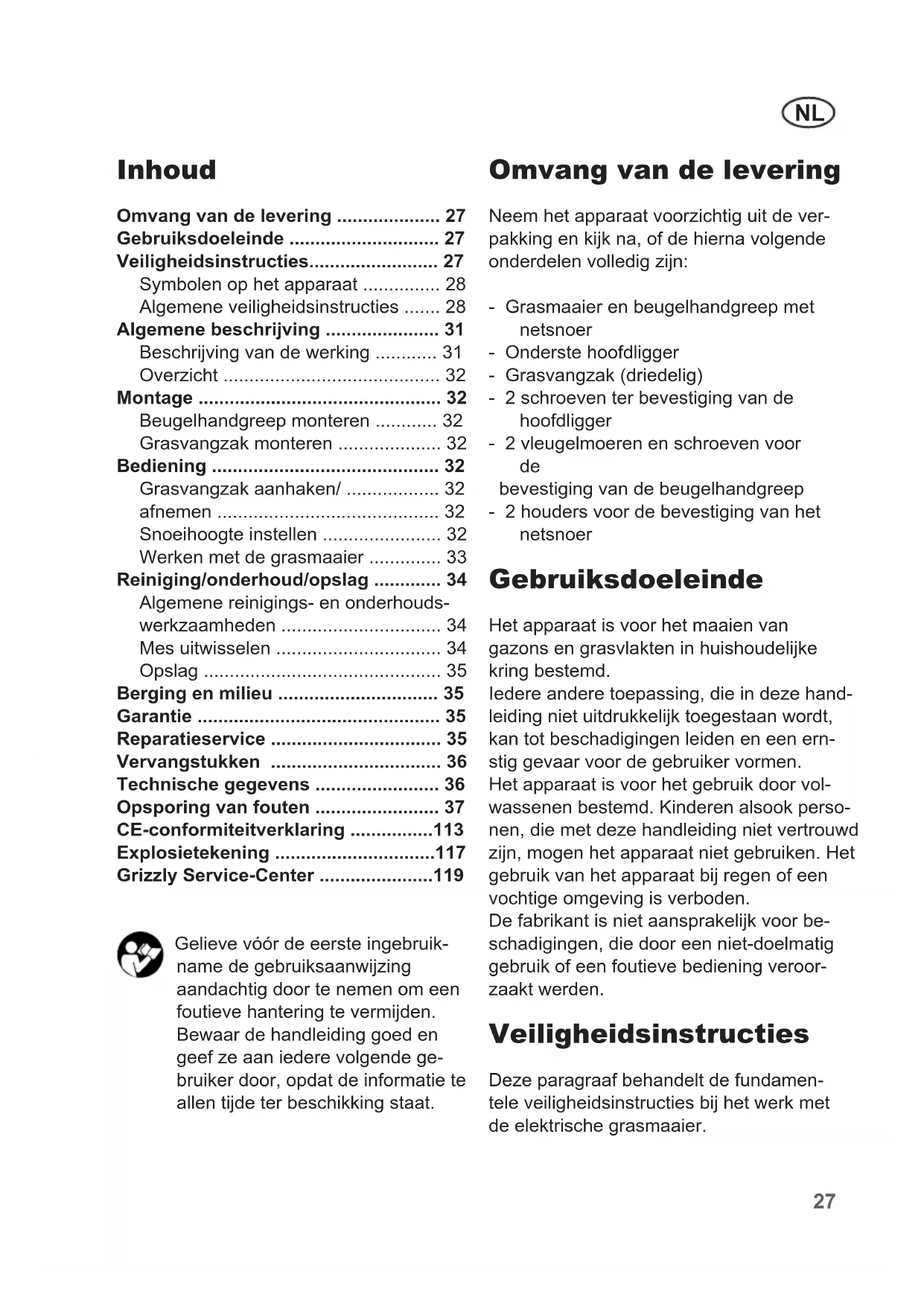

Omvang van de levering 27
Gebruiksdoeleinde 27
Veiligheidsinstructies 27

Symbolen op het apparatusat 28

Algemene veiligheidsinstructies 28

Algemene beschrijving 31
Beschrijving van de werkking 31
Overzicht 32

Montage 32

Beugelhandgreep monteren 32
Grasvangzak monteren 32

Bediening 32

Grasvangzak aanhaken/ 32
afnemen 32
Snoeihoogte instellen 32
Werken met de grasmaier 33

Reiniging/onderhoud/opslag 34

Algemene reinigings- en onderhoudswerkzaamheden 34
Mesuitwisselen 34
Opslag 35

Berging en milieu 35
Garantie 35
Reparatieservice 35
Vervangstukken 36
Technische gegevens 36
Opsporing van fouten 37
CE-conformiteitverklaring 113
Explosietekening 117
Grizzly Service-Center 119

Gelieve voor de eerste ingebruikname de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden.

Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatatie te allen tjnde ter beschikking staat.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig�!

• Grasmaier en beugelhandgreep met netsnoer
• Onderste hoofdigger
• Grasvangzak (driedelig)
• 2 schroeven ter bevestiging van de hoofdligger
• 2 vleugelmoeren en schroeven voor de

bevestiging van de beugelhandgreep
- 2 holders voor de bevestiging van het netsnoer

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijkke kring bestemd.

ledere andere toepassing, die in deze handleiding Niet uitdukkelijk toegestaan worden, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding Niet vertrouwd zijn, mogen het apparaat Niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden.

De fabrikant is nicht aansprakelijk voor beschadigingen, die door een Niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden.

Veiligheidsinstructies

Deze paragraaf behandelt de fundamente tele veiligheidsinstructies bij het werk met de elektrische graismaaier.

Symbolen op het apparatusat

let!
n de gebruiksaanwijzing aan-dachtig door.

Snijdcirkel

Algemene veiligheidsinstructies

Dit apparaat kan bij een on-Dit apparaat kan b oordeelkundig gebruik ernstige

Stel het apparaat Niet aan de voch-S tigheid bloot. Werk Niet bij regen en snoei geen nat gras.

appaanchiegeanveozen. Om lichamelijke letsels en materieles schade te vermijden, leest u de onvoorwaardelijk volgende veiligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.

Gevaar voor verwondingen door weggeslingerde onderdelen. anders op een veilige afstand tot de maaier houden.

Voorbereiding:

Opgepast - scherpe snoeimes-0 sen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!uitschakelen en netstek

ker uittrekken voor instellings- of reinigingswerkzaamheden of als het netsnoer vastgeraatk of beschadigd is.

sit asparapenisweirebeoor bestemd, door Personen (kinderen inbegren) met beperkte fysieke, zintuiglijke of geestelijkke capaciteiten of bij ontstenenis van ervaring en/of bij gebrek aan kennis gebruikt te worden, tenzij ze onder het toezicht van een voor hun veiligheid instaande persoon staan of van deze persoon aanwijzingen krijgen, hoe het apparaat te gebruiken is.

Gevaar door beschadigd net-Geva snoer. Netsnnoer op een veilige afstand tot het apparaat en van het Snoeimes houden!

ebsobadigstehming aan kinderen of andere Personen, die de gebruiks-aanwijzing nicht kennen, het apparaat te gebruiken. Lokale bepalingen konnen de minimumleeftijd van de persoon, die het apparaat bedient, vastleggen.

Opgelet!
op van het mes van de gras-Naloop maaier.

laaknooitagbrugkasan het apparaat terwijl andere mensen, in het bijzonder kinderen, en huisdieren in de buurt zich.

Vermelding van het geluidsni-veau L_wa in dB.

Op kinderen moet er toezicht uitge- oefend worden om te vrijwaren dat zeniet met het apparaat spelen.

• De operator of gebruiker is enkel voor ongevalen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

Elektrische apparaten horen nicht\ thuis bij huisvuil.

• Controller het terrein, waarop het apparaat gezruikt worden, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en wegteslingerd können worden.
• Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat Niet als u blootsvoets stapt of open sandalen draagt.
  Voer telkens voor gebruik een visu- ele controle van het apparaat door. Gebruik het apparaat Niet als beschermingsinrichtingen (bijvoorbeeld stootbescherming of grasvangzak), onderdelen van de Snoei-inrichting of bouten ontbreken, versleten of beschadigd zich. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per setuitgewisseld worden.
• Wees voorzichtig bij apparaten met meerere snoeierkwrtuigen, waar de beweging van een mes tot een rotatie van de overige messen kan leiden.
• Gebruik enkel reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddelijkke verlies van de garantieclaim.

Werken met het apparaat:

Breng voeten en handen bij het werkken Niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

Neem de bescherming gegen la-Neem waaihinder en lokale voorschriften in acht. Het gebruik van het ap

paraat kan op bepaalderagen (bijvoorbeeld zon- en feestdagen), op bepaalde tijdstippen van de dag (middagpauzes, nachtrust) of in bijzondere gebieden (bijvoorbeeld kuuroorden, klinieken etc.) beperkt of verboden zijn.

Schakel de motor volgens instructies in en slechts dan, wonneer uw voeten zich op een veilige afstand tot de snoeierktuigen bevinden.
- Gebruik het apparaat Niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
- Werk Niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las.altijdijdig een werkpauze in. Ga met verstand aan het werk.
- Let bij het werken op een veilige stand, in het bijzonder op hellingen. Werk.altijd dwars op de helling, nooit op-of neerwaarts. Wees uiterst voorzichtig wonneer u de rijdrichting op de helling wijzigt. Werk Niet op overdreven steile hellingen.
Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanner u het apparaat omkeert, het maar u toe trekt ofchteruit stapt.
Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende afstand tot de voeten tot roterende messen.
Kantel het apparaat Niet bij het starten, behalve als dit bij het starten op hoog grayscaleoodzakelijk is. In dit geval de bestelemurieg appeandat door zodanig op de hoofdligger van de handgreep te duwen, dat de voorwienen van

het apparaat gemakkelijk opgetild worden. Controller alsijd dat beiden handen zich in de werkstand bevinden voordat het apparaat weeop de grond neergezet worden.

• Werk nooit zonder grayscalezak of stoolbescherming. Houd u.altijd op een veilige afstand tot de uitwerpopening.

Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.

• Het apparaat mag nicht opgetild of getransporteerd worden zolang de motor draaait. Schakel het apparaat uit als het voor het transport gekanteld moet worden als andere oppervakten dan gazons overgestoken要去en worden en wonneer het apparaat maar en weg van de te maaien oppervakten gebracht worden.

• Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparatusat.

• Laat het apparaat nooit zonder toe-zicht op het werkterrein anschter.

• Werk Niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschermingsinrichtingen, afterscheringen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of grasvanginrichtingen.

Overbelast uw apparaat Niet. Werk uitsluitend in het aangegeven vermogensgebied en wijzig de regelaarinstellenen aan de motor Niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat Niet voor doel-einden, waarvoor het Niet bestemd is.

• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij veronachtzaming bestaat er brand- of explosiegevaar.

• Nooit het apparaat optillen of wegdra-gen wonneer de motor draait.

• Schakel het apparaat UIT en trek de netstekker UIT:

• altijd, wanneer u de machine verlaat,

• voordat u deuitwerpopening reinigt of blokkeringen verhelpt,

• wonneer het apparaat nicht gebrukt wordt,

• voordat u het apparaat controleert, reinigt of eraan werkt,

• wanner het netsnoer beschadigd of verstrikt geraakt is,

• wonneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wonneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en LAST het eventueel repareren.

• Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkelmaaiers mag men nooit voor de grasuitwerpopening gaan staan.

Onderhoud en opslag:

Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zich en dat het apparaat zich in een veilige toestand voor het werk bevindt.

• Tracht nicht het apparaat zich te repareren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die nicht in deze handleiding vermeld worden, mogen uitsluitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.

• Bewaar het apparaat op een droge.

plaats en buiten het bereik van kinderen.

Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiligere te kuren werken. Volg de onderhoudsvoorschriften op.
- Draag beschermende handschoenen wanner u de Snoei-inrichting wisselt.
- Controller de grasvanginrichting regelmatig op slijtage en verrormingen. Vervang omwille van de verilgheid versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers Nietussen de roterende messen en vaststaande onderdelen van de machine gekneld worden.
- Controller, dat er uitsluitend reserve-snoeiwerktuigen gebruikt worden, die door de fabrikant toegestaan zich.

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zo möglichk enkel op een stopcontact met aardlekschakelaar (differentieelschakelaar) met een uitschakelstroom van nicht meer dan 30 mA aan.
  Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld metalen omheiningen, metalen palen).
• Gebruik uitsluitend toegestane netsnoeren van het type H05VV-F of H05RN-F, die hoogstens 75m lang en voor het gebruik in de open lucht bestemd zijn. De draaddwarsdoorsnede van het netsnoer moet minstens 1,0 mm² bedragen. Rol een kabeltrommel voor gebruik algijd helemaal af. Controleer het snoer op beschadigingen.
• Gebruik om het netsnoer aan te bren

gen de waarvoor voorziene snoerophanging.

• Houd het netsnoor tijdens het werk op een veilige afstand tot het snoeierkwitig. De Snoeimessen kuren het netsnoor beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het netsnoor in principe anschter de persoon, die het apparaat bedient.
• Gebruik het netsnoer Niet om de stekeruit het stopcontact te trekken. Bescherm het netsnoer gegen但它, olie en scherpe kanten.
• Schakel het apparaat uit en trek het netsnoor uit het stopcontact als het netsnoor beschadigd is. Als het netsnoor beschadigd worden, moet het door de fabrikant, door�klen serviceafdeling of door een gekwalificierde persoon verrangen worden om gevaren te vermijden.
• Verbind geen beschadigd netsnoor met het stroomnet. Raak geen beschadigd netsnoor aan zolang het met het stroomnet verbonden is. Een beschadigd netsnoor kan tot contact met spanningvoerende onderden leiden.

Algemene beschrijving

Beschrijving van de werk ing

De elektrische grasmaier bezit een parallel met het snoeiniveau draaiend snoeierkwitig. Het is met een krachtige elektrische motor, een robuuste behuizing van kunststof, een veiligheidsschakelaar, een stootbescheming en een grasvangzak uitergerust. Bovendien is het apparaat 3-voudig in de hoogte verstelbaar en heeft het gemakkelijk te bedieren wielen. Gelieve voor de werkung van de bedie

ningsonderdelen de hierna volgende beschrijvingen te raadplegen.

De afbeeldingen voor de bediening en het onderhoud vindt u op de zichde 2 - 3.

Overzicht

1 Beugelhandgreep

2 Vleugelmoeren
3 Onderste hoofdligger
4 Grasvangzak
5 Wielen
6 Behuizing van de grasmaaier
7 Stootbescherming
8 Snoerhouser
9 Stopcontact voor netsnoer
10 Ontgrendelknop
11 Trekontlasting van het snoer
12 Starthefboom

Montage

Trek vór alle werkzaamheden aan het apparaat de netstekkeruit. Er bestaat gevaar voor lichamelijke letsels.

Beugelhandgreep monteren

1. Breng de onderste hoofdligger (3) in de opname van de behui-zing (6) van de grasmaier.

2. Bevestig de hoofdligger (3) met de bijgevoegde schroeven (13).

1. Bevestig de beugelhandgreep (1) met de bijgevoegde schroeven (14) en de vleugelmoeren (2) aan de onderste hoofdligger (3).

Er zich twee posities möglichk.

1. Klik de snoerholders (8) op de

hoofdligger (3) vast en bevestig waar bij het snoer.

Als u de beiden vleugelmoeren los-Als u de beid draait, kurz u de beugelhandgreep\ aar beneden klappen om het\ apparaat te bewaren. Let erop dat\ het netsnoer nicht gekneld is.

Grasvangzak monteren

1. Speld de vangzak (16) aan el-kaar.

2. Speld de handgreep (15) in het vangzak (16).

Met de grasmaier mag er nicht zonder stootbescherming of gras-vangmand gewerkt worden. Er bestaat gevaar voor verwondingen.

Bediening

Grasvangzak aanhaken/ afnemen

1. Om de grasvangzak (4) vast te haken, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4) vast. Klap de stootbescherming (7) op de grasvangzak (4). Hij houdt de grasvangzak in de juiste positie.

2. Om de grasvangzak (4) af te nemen, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4)uit.Klap de stootbescherming (7) aan de behuizing van de maaier awhile.

Snoeihoogte instellen

Schakel het apparaat uit, trek het netsnoer uit en wacht de stilstand

van het mes af. Er bestaat gevaar voor lichamelijke letsels.

De grasmaier kan door een wijziging van de positie van de wielen op volgende snoeihoogten ingesteld worden:

60 mm -grote snoeihoogte
45 mm - gemiddelde snoeihoogte
30 mm - geringe snoeihoogte

1. Schroef de wielen (5) los.

Schroef de wielen (5) terug in de gewenste positie vast. Alle wielen要去 opdezelfde hoogte ingesteld zich.

De correcte snoeilhoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 45 - 60 mm.

Voor de eerste snoeibeurt van het seizoen dient er een hoge snoeihoogte gekozen te worden.

1. Steek de stekker van het net-1. snoer in het stopcontact (9) aan de beugelhandgreep (1).

2. Voor de trekontlasting vormt uuit het uiteinde van het netsnoer een lus en haakt u deze in de trekontlasting (11) vast. Maak een vergelijkking met de afbeeling H.

3. Sluit het apparaat op de netspanning aan.
4. Let er voor het inschakelen op dat het apparaat geen voorwer

pen raakt.

1. Om in te schakelen, drukt u de ontgrendelknop (10) aan de handgreep in en houdt u gezijktijdig de starthefboom (12) ingedrukt. Laat de ontgrendelknop (10) los.
2. Om uit te schakelen,That u de starthefboom (12) los.

Na het uitschakelen van het ap-Na het uitsparaat draait het mes nog enkeleseconden lang.Raak het draaiende mes Niet aan. Er bestaat gevaarvoor lichamelijke letsels.

Werken met de grasmaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar LASTJND onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaid werdDICHER en ontstaat er een gelijkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats onge-

vdsbebsactaerpinigbjegen groeihoogte van 70 - 80 mm. In de hoofdvegetatietijd worden het gazon minstens een keer per week gemaaid.

• Begin met het maaien in de nabijheid.
  eek darsteekstopaemtchet werk van het stopcontact weg.
  Leid het verlengsnoer.altijdchter u en breng het na het keren tot aan de reeds gemaaide zijde.
  Leid het apparaat stapvoets in zo recht möglichke banen. Om volledig te maaien, dienen de banen zich alkijd enkele centimeters te overlappen.
  Stel de snoeidiepte zodanig in, dat het apparaat Niet overbelast worden. In het andere geval kan de motor beschadigd worden.

NL

• Werk op hellingen.altijd dwars op de helling. Wees uiterst voorzichtig wanner uchteruitstapt en het apparaat voorttrekt.
• Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag" beschreiben.

Schakel na het werk en voor het transport het apparaatuit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die nicht in deze handleiding beschreiben zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met het meshandschoenen.

Schakel vór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Algemene reinigings- en onderhoudswerkzaamheden

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings-c.q. oplosmiddelen.
• Verwijder na het maaien vastklevende

plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of suntige voorwerpen, ze oonden het apparaat hunnen beschäigen.

• Smeer vanijd totijd de wielen met olie in.
• Controller de grasmaier telkens voor gebruik op klaarblijijke tekortkomingen, zoals losse, verslen of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouteen en schroeven na.
• Controller erfdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueleuit.

Mesuitwisselen

Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderden").

1. Draai het apparaat om.

2. Gebruik vaste handschoenen en houd het mes vast (18). Draai de messchroef (17) gegen de richting van de wijzers van de klok van de motorspil (19).

3. Monteer hetijke mes (18)
   weer in omgekeerde volgorde.
   Let erop dat het mes (18) cor-
   rect gespositioneerd en dat de
   schroef (17) vast aangedraaid
   is.

Opslag

• Bewaar het apparaat droog en buiten het bereik van kinderen. Draai de vleugelmoeren los en vouw de hoofdligger van de handgreep samen, opdat het apparaat minderplaats in beslag neemt. De snoeren mogen waar bij nicht gekneld raken.

• Laat de motor afkoelen voordatu het apparaat in gesloten ruimten wegzet.

• Omhul het apparaat Niet met nylonzakken, odomat er vochtigheid zou können ontstaan.

Wijল Niet aansprakelijk voor door onderapparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van Niet-originele onderdelen c.q. door een Niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Giet afgwerkte olie nicht in de riool of afvoer.

Ontdoet u zich op een milieuvriendelijk manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.

Breng het apparaat, de toebehoren en de verpakkingaar een geschikt recyclage-punt.

Machines horen nichtouis in het huisafval.

De kunststoffen en metalen onderdelen kuren volgens soort gescheiden worden en zich zo voor recyclage geschikt.

Voor vragen hieromtrent(Int) u terecht bij ons servicecenter

De afvalverwijdering van uw defecte inge-

zonden apparaten voeren wij gratis door.

Garantie

• Wij geen 24 maanden garantie op dit product. Voor zakelijk gebruik en verzangende apparatuur geldt een verkorte garantie van 12 maanden, overeenkomstig de wettelijk bepalingen.
• Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen nicht onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen nicht onder de garantie. Hiertoe behoren vooral: mes.
  Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.
• Beschadigingen die door Produktie of mate-Bes riaalfouten ontstaan zich, worden kostenloos door verwangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koopen garantiebewijs aan ons servicecenter worden overhandigd.

Reparatieservice

• U kunt reparations die nicht onder de garan-U kur tie vallen, gegen betaling latent uitvoeren door ons servicecenter. Zij brengen graag eerst een offerte uit.Wij bewerken alleen apparaten die, voldoende zich verpakt en voldoende gefrankeerd worden opgestuurd. Wij hunnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.
• Opgelet: stuur in geen geval defekte machines met volle olietank op. Leeg de tank! Eventuele beschadigingen (olie loopt uit als de machine zichwaarts of op de kop gesteld

NL

wordt) of brandbeschadigingen die door htechnische en optische wijzigingen kuntransport+zijn ontstaan, worden ten laste vam in functie van de verdere ontwikke-de afzender gelegd. ling zonder aankondiging doorgevoerd

• Ongefrankeerde - oningepakt, express of andere speciale zendingen - toe gezonden machines worden nicht aangenomen.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

worden. Alle in deze gebruiksaanwijzing vermelde maten, aanwijzingen en gevevens geldenkaarom onder voorbehoud. Wettige aanspraken, die men op basis van de gebruiksaanwijzing maakt, kan menaarom Niet doen gelden.

Vervangstukken

De onderstaande reserveonderdelen kutu via het Grizzly servicecenter bestellen. Bij bestellingen dient u het machinetype en het artikelnummer aan te gezven.

Reservemes 13700206

Grasvangzak 72500211

Technische gegevens

Elektrische grasmaier ....ERM 1030 G

Opnamevermogen van de motor .1000 W
Netspanning 230V\~,50 Hz
Onbelast toerental .3600 min-1
Mesbrede.. 300 mm
Snoeihoogte 30/45/60mm
Beschermingsklasse.
Veiligheidsklasse IP24
Gewicht ..9,8 kg
Volume gravyangmand .27 I
Geluidsdrukniveau (L_pA) .73,5 dB(A),K=1,82 dB
Geluidsvermogensniveau (L_wA) gewaarborgd 96 dB(A)
gemeten .93,5 dB(A), K_WA = 1,82 dB
Trilling (a) 2,08 m/s2

Lawaai- en trilwaarden werden in overeenstemming met de in de verklaring van overeenstemming vermelde normen en bepalingen opgespoord.

Opsporing van fouten

Probleem Mogelijk oocrazing van de fout
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, snoer, leiding, stek-ker nakijken, eventueel reparatie door vakkundig geschoold elektricien
	Schakelaar "Aan/uit" defect	Reparatie door klantenservice-afdelingKoolborstels versleten
	Motor defect
	Gras te lang	Grotere snoeihoopte instellen. Door te duwen op de hoofdligger van de handgreep de voorwietenlichtjes optillen.
Motor valt stil	Blokkering door vreemd voorwerp	Vreemd voorwerp verwijderen
Werkresultaat nicht bevredigend of motor werkt moeilijk	Snoeihoogte te laag	Snoeihoogte instellen
	Mes stomp Mes latent slijpen	of uitwisselen
	Mesbereik verstopt Apparaat reinigen
	Mes fouitief gemonteerd Mes	es correct monteren
Mes roeteert nicht	Mes door gras geblok-keerd	Gras verwijderen
	Messchroef los Messchroef	vast aandraaien
Abnormale geluiden, gerammel of trillingen	Messchroef los Messchroef	vast aandraaien
	Mes beschadigd Mes uittwisselen

Contents
