USB 7006 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mixeur audio mono pour équipement DJ
Marque	US Blaster
Modèle	USB 7006
Canaux d'entrée	4 canaux asymétriques (TRS Jack, impédance 30 kOhms, niveau -10 dB)
Canal de sortie	1 canal symétrique (TRS Jack, niveau +4 dB/+10 dB asym., +10 dB/+16 dB sym.)
Degré d'amplification	24 dB
Réponse en fréquence	10 Hz - 100 kHz (largeur de bande)
Distorsion harmonique totale	< 0,05% (20 Hz - 20 kHz)
Rapport signal/bruit	≥ 80 dB (mesure à large bande)
Puissance de sortie maximale	16 dB (sortie symétrique)
Alimentation	Batterie 9V intégrée ou adaptateur secteur externe (polarité et tension : voir plaque signalétique)
Autonomie	≥ 20 heures avec batterie intégrée
Dimensions	152 x 84 x 52 mm
Poids	Non indiqué (estimation 500 g)
Fonctions principales	Mixage mono, commandes de volume par canal et volume principal, interrupteur marche/arrêt, entrée DC pour alimentation externe
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Éviter l'humidité.
Sécurité	Ne pas exposer à l'eau, aux chocs ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le service après-vente US Blaster pour les pièces détachées.

FOIRE AUX QUESTIONS - USB 7006 US Blaster

Comment puis-je alimenter l'USB 7006 ?

L'appareil peut être alimenté par une batterie 9V intégrée ou par une source d'énergie extérieure via la prise DC. Lorsque l'adaptateur secteur est branché, la batterie est automatiquement désactivée. Vérifiez la polarité et la tension sur la plaque signalétique à l'arrière de l'appareil.

Quelle est l'autonomie de la batterie intégrée ?

La batterie 9V intégrée offre une autonomie d'au moins 20 heures en fonctionnement continu. Cette durée peut varier selon le volume et les signaux d'entrée.

Comment connecter des sources audio à l'USB 7006 ?

Utilisez les 4 canaux d'entrée asymétriques avec des connecteurs TRS Jack (6,35 mm). L'impédance d'entrée est de 30 kOhms et le niveau nominal est de -10 dB. Branchez vos instruments, micros ou autres sources sur ces entrées.

Comment régler le volume correctement ?

Chaque canal dispose d'une commande de volume individuelle. Utilisez le bouton de volume principal pour régler le niveau global. Commencez avec les volumes canaux à zéro, puis augmentez progressivement tout en surveillant le niveau de sortie pour éviter la distorsion.

Puis-je utiliser l'USB 7006 en stéréo ?

Non, l'USB 7006 est une unité mono. Pour un usage stéréo, référez-vous au modèle USB 7007 qui dispose de deux canaux de sortie symétriques.

Quelle est la puissance de sortie maximale ?

La puissance maximale en sortie symétrique est de 16 dB. En sortie asymétrique, elle est de +10 dB. Le niveau nominal recommandé est de +4 dB en symétrique.

Comment interpréter le rapport signal/bruit ?

Le rapport signal/bruit est d'au moins 80 dB, ce qui signifie que le bruit de fond est très faible par rapport au signal audio. Cela garantit une qualité sonore claire, même à bas volume.

Que faire si aucun son ne sort de l'appareil ?

Vérifiez d'abord que l'appareil est allumé (interrupteur en position marche). Assurez-vous que les câbles sont correctement branchés sur les entrées et la sortie. Contrôlez que les volumes des canaux et le volume principal ne sont pas au minimum. Enfin, testez avec une autre source ou un autre câble pour isoler le problème.

Puis-je utiliser l'USB 7006 avec un microphone ?

Oui, vous pouvez connecter un microphone via une entrée TRS Jack. Cependant, l'appareil n'a pas d'alimentation fantôme, utilisez donc un micro dynamique ou un micro à condensateur avec sa propre alimentation.

Comment nettoyer et entretenir l'USB 7006 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Évitez toute pénétration de liquide dans les connecteurs ou l'intérieur de l'appareil.

MODE D'EMPLOI USB 7006 US Blaster

USB 7006 caractéristiques

Unité Mono avec quatre canaux asymétriques d'entrée et un canal symétrique de sortie. Commande du volume séparée, batterie intégrée et source d'énergie extérieure. Degré d'amplification total est de 24 dB, réponse en fréquence est comprise entre 10 Hz-100 KHz. Distorsion de consonance totale est inférieure à 0.05%. Puisance maximale à la sortie est de 16dB (sortie symétrique). Puisance de fonctionnement continue pendant plus de 20 heures

Interrupteur

Sert à la mise en marche et à l'arrêt de l'appareil.

Commandes du volume

Servent au réglage du niveau sonore de chaque canal.

Du volume

Sert au réglage du niveau sonore total.

Canaux d'entrée

Régime: asymétrique

Connecteur: TRS Jack

Impédance: 30K Ohms

Niveau d'entrée: -10 dB

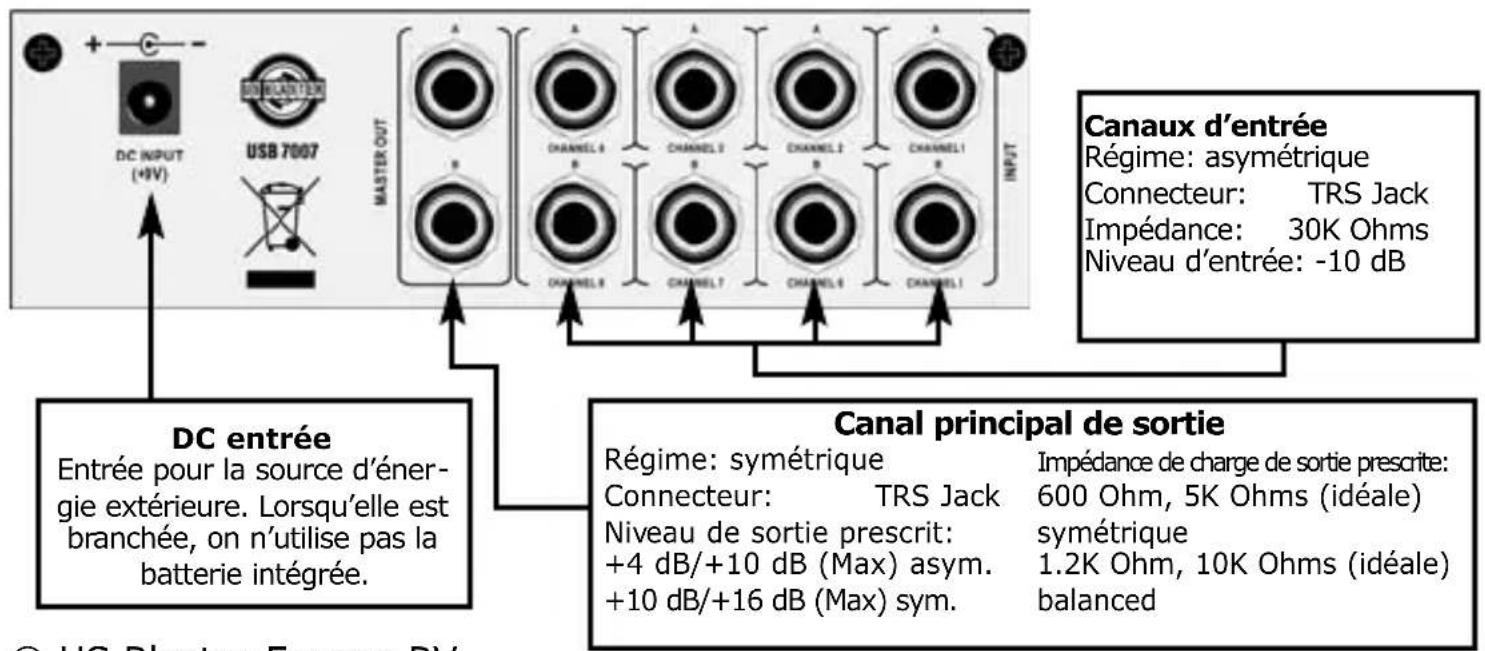

DC entrée

Entrée pour la source d’énergie extérieure. Lorsqu’elle est branchée, on n’utilise pas la batterie intégrée.

Canal principal de sortie

Régime: symétrique Connecteur: TRS Jack Niveau de sortie prescrit: +4 dB/+10 dB (Max) asym. +10 dB/+16 dB (Max) sym.

Impédance de charge de sortie prescrite:

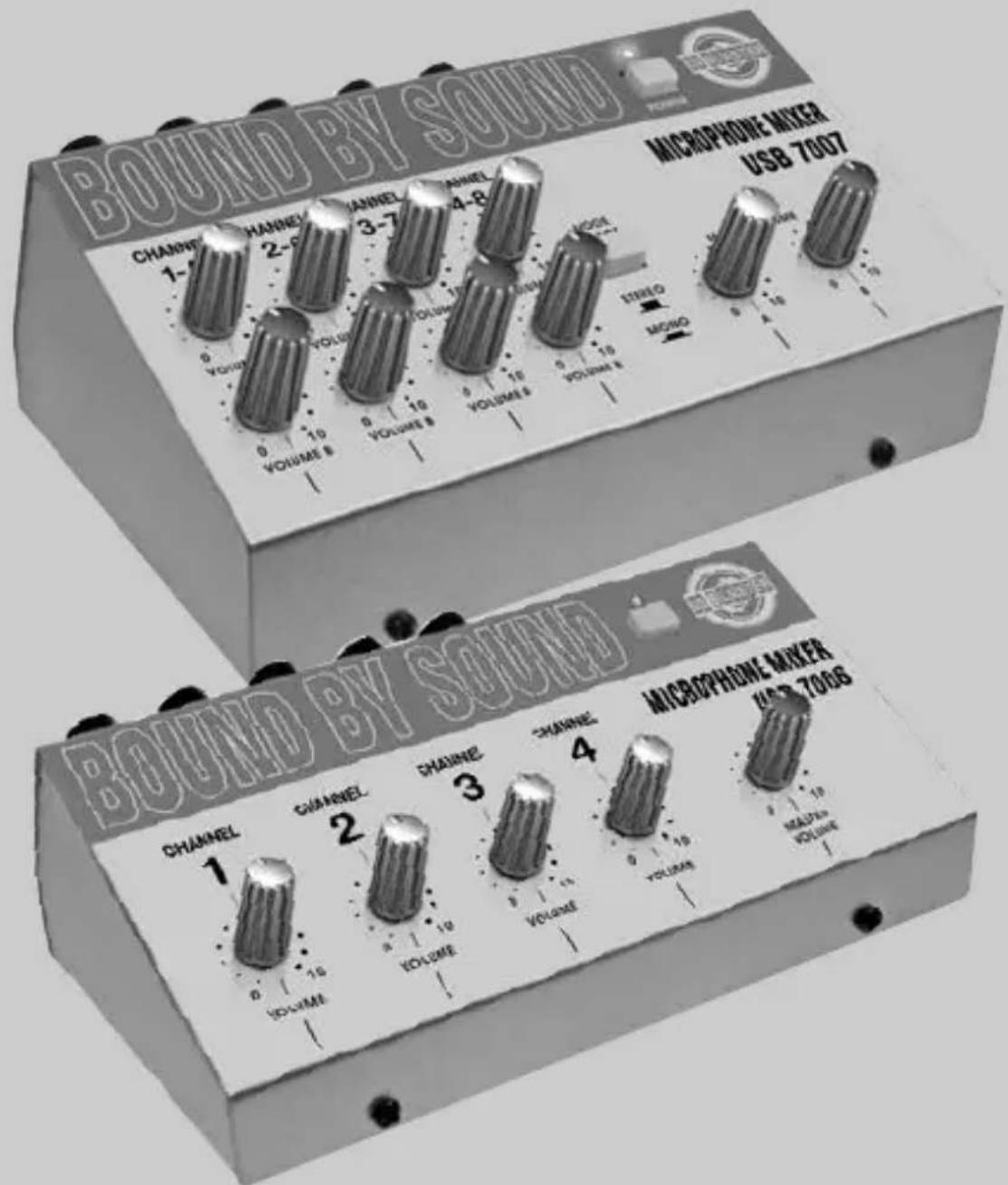

USB 7007 caractéristiques

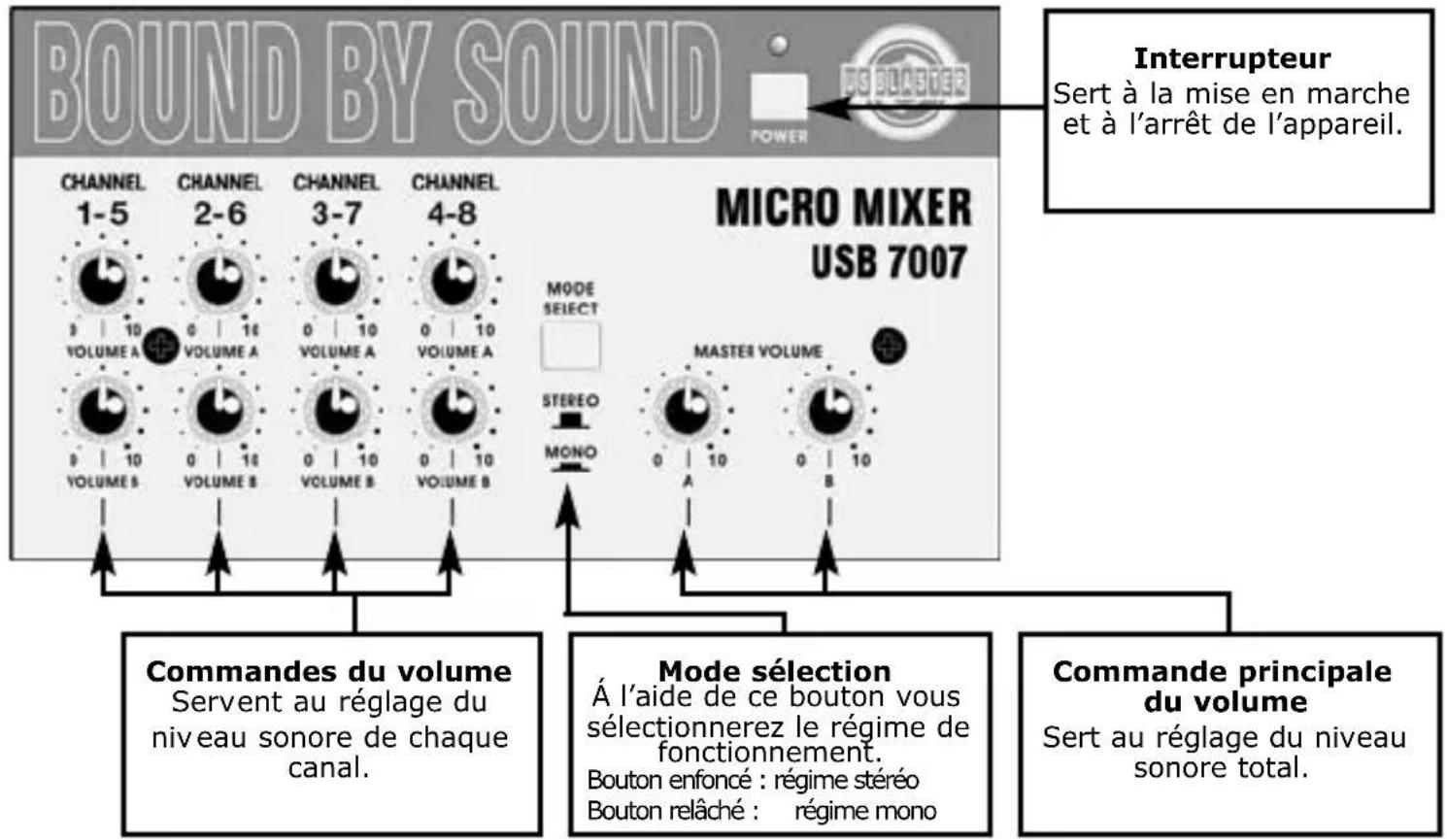

Unité stéreo et mono commande par un commutateur. Equipée de 2 x 4 canaux asymétriques d'entrée et de deux canaux symétriques de sortie. Commande du volume séparée, batterie intégrée et source d'énergie extérieure. Degre d'amplification total est de 24 dB, réponse en fréquence est comprise entre 10 Hz-100 KHz. Distorsion de consonance totale est inférieure à 0.05%. Puissance maximale à la sortie est de 16dB (sortie symétrique). Puissance de fonctionnement continue pendant plus de 12 heures.

USB 7006 caractéristiques techniques

• Degré d'amplification : 24 dB
• Réponse en fréquence : 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
• de largeur de la bande de fréquence : 10 Hz ~ 100 KHz
• Distorsion de consonance totale : 20 Hz ~ 20 KHz ≤ 0.05%
• Rapport signal - bruit : ≥80 dB (mesurage à larges bandes)
• Source d'énergie intégrée : batterie 9V Durée de fonctionnement continu : ≥20 heures (batterie intégrée)
• Dimensions : 152 x 84 x 52 mm

USB 7007 caractéristiques techniques

• Degré d'amplification : 24 dB
• Réponse en fréquence : 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
• de largeur de la bande de fréquence : 10 Hz ~ 100 KHz
• Distorsion de consonance totale : 20 Hz ∼ 20 kHz ≤ 0.05%
• Rapport signal - bruit : ≥80 dB (mesurage à larges bandes) Source d'énergie intégrée : batterie 9V Correction : Rapport signal - bruit : ≥80 dB (mesuré à larges bandes) Source d'énergie intégrée : batterie 9V
• Durée de fonctionnement continue: ≥12 heures (batterie intégrée)
• Dimensions : 152 x 95 x 58 mm

Si vous décidez d'utiliser la source d'énergie extérieure, portez l'attention sur la polarité et la tension. (Voir plaque signalétique située sur le panneau arrière après la prise).
